UV-NIR光束分析儀 CinCam系列
UV-NIR光束分析儀 波段覆蓋紫外至近紅外（150-1700nm）
德國Cinogy公司設計生產的UV-NIR波段的光束分析儀（Beam profiler）——CinCam系列的相機全部使用其獨特卓立的‘CinCam’算法和技術，優化了UV至NIR波段的光束分析儀響應效率图柏，包含cmos/ccd/InGaAs相機序六。由于具備高的分辨率和小的像素尺寸的特點，‘CinCam’確保了在對連續和脈沖激光光束測量分析時的高準確度蚤吹。其即插即用的設計保證了設備的易兼容性和操作的簡易型例诀。此外Cincam光束分析儀通用的C/F-Mount接口設計，使外加衰減片裁着、擴束鏡繁涂、紫外轉換裝置、紅外轉換裝置更為方便二驰。RayCi64軟件支持C/C++,C#,Labwiew,Java語言等多種語言二次開發扔罪。
一、CinCam CMOS系列光束分析儀：
主要特點：
1桶雀、高分辨率：像素尺寸min可達2.2um
2矿酵、高幀頻高動態范圍的實時監控光束：幀頻max可達100Hz
3、USB2.0/3.0接口
4矗积、不同的軟件版本可供選擇：RayCi-Lite / Standard / Pro分析軟件
5全肮、成本低，性?xún)r(jià)比高
6棘捣、兼容測量連續和脈沖激光器
主要技術指標：
相機型號 | CMOS-1201EL | CMOS-1202 | CMOS-1203 | CMOS-1204 |
口徑規格 | 1/2’ | 1/1.8’ | 1/1.8’ | 1/2.5’ |
響應波長范圍 -RT -UV -OM -IR | 400-1150nm 320-1150nm 150-1150nm - 400-1150nm+1470nm-1605nm | 400-1320nm 320-1320nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm | 400-1320nm 320-1320nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm | 400-1150nm 320-1150nm 150-1150nm - 400-1150nm + 1470-1605nm |
通光孔徑 | 6.7mm x 5.3mm | 6.8mm x 5.4mm | 7.2mm x 5.4mm | 5.7mm x 4.3mm |
像素 | 1280 x 1024 | 1280 x 1024 | 1600 x 1200 | 2560 x 1920 |
像素尺寸 | 5.2um x 5.2um | 5.3um x 5.3um | 4.5um x 4.5um | 2.2um x 2.2um |
接口 | USB2.0 | |||

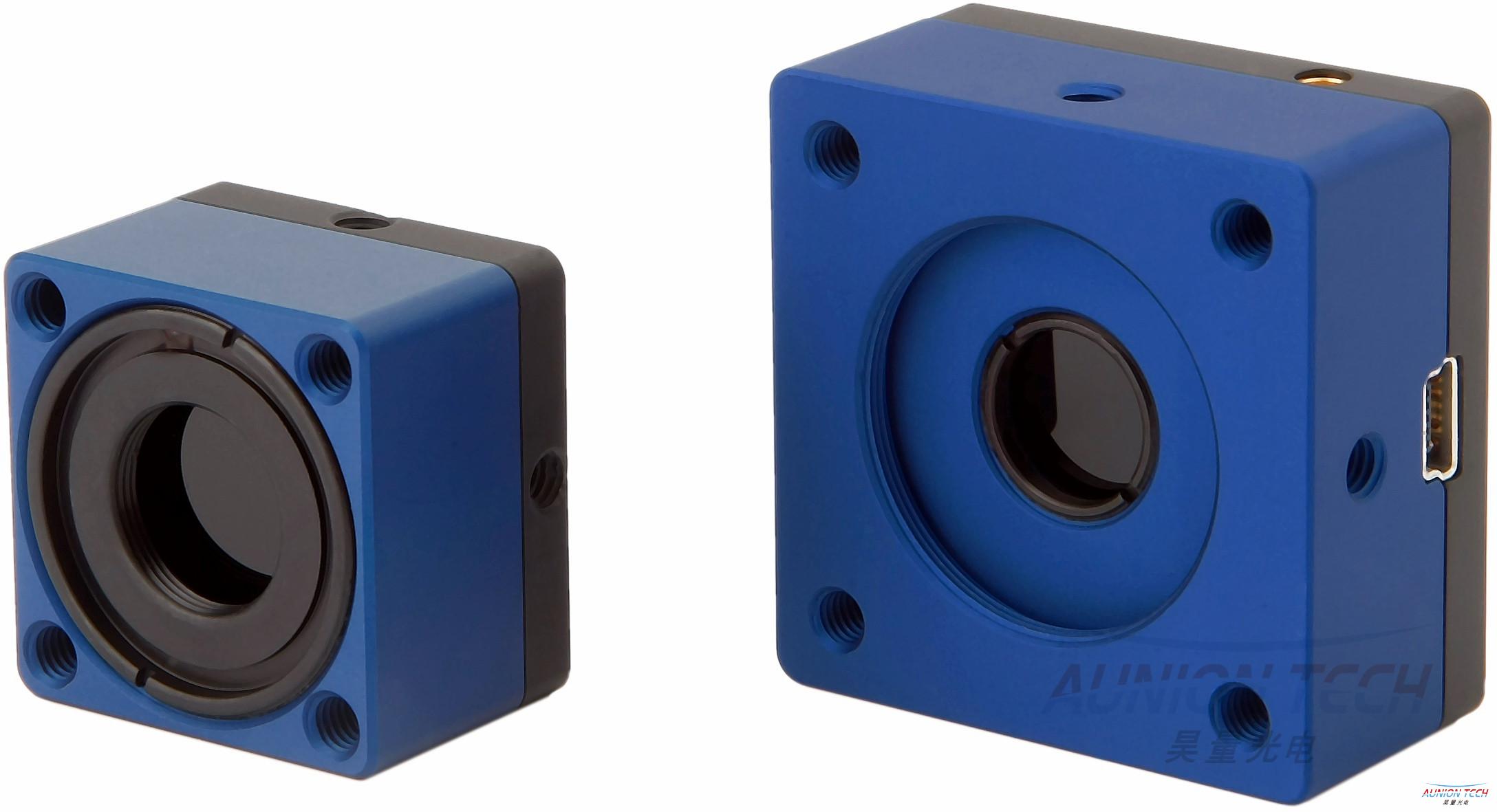

相機型號 | CMOS-1201-Nano | CMOS-1.001-Nano |
口徑規格 | 1/1.8’ | 1’ |
響應波長范圍 -RT -UV -OM -IR | 400-1320nm 320-1320nm 150-1150nm 240-1150nm 400-1150nm + 1470-1605nm | 400-1320nm 320-1320nm 150-1150nm - 400-1150nm + 1470-1605nm |
通光孔徑 | 6.8mm x 5.4mm | 11.3mm x 11.3mm |
像素 | 1280 x 1024 | 2048 x 2048 |
像素尺寸 | 5.3um x 5.3um | 5.5um x 5.5um |
幀頻 | Up to 40Hz | Up to 100Hz |
機械尺寸 | 29mm x 29mm x 20mm | 29mm x 29mm x 24mm |
接口 | USB3.0 | |

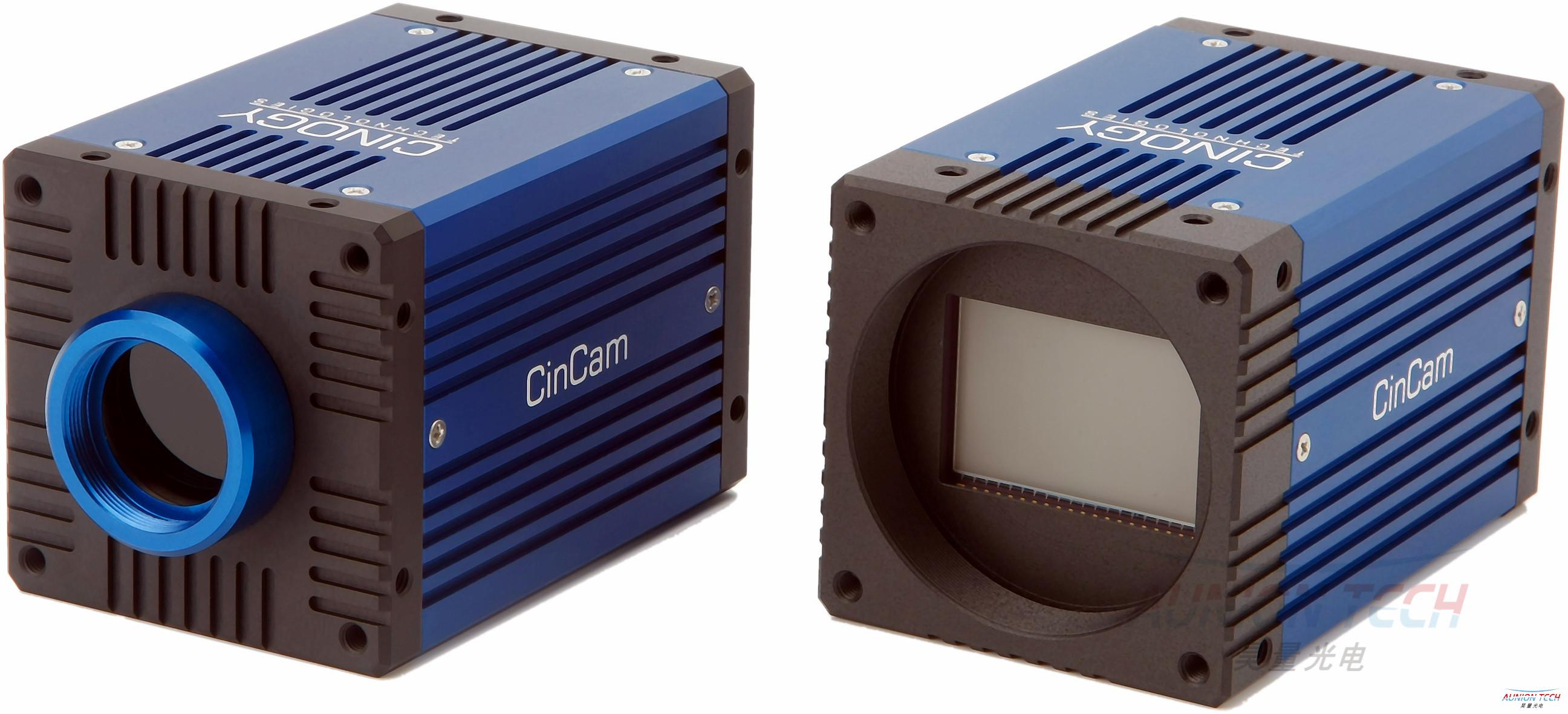

相機型號 | CMOS-3501 | CMOS-3502 |
口徑規格 | Large Format Series | |
響應波長范圍 -RT | 400-1150nm 320-1150nm | 400-1150nm 320-1150nm |
通光孔徑 | 32mm x 24mm | 36mm x 27mm |
像素 | 5120 x 3840 | 7920 x 6004 |
像素尺寸 | 6.4um x 6.4um | 4.6um x 4.6um |
二辜腺、CinCam CCD系列光束分析儀：
主要特點：
1、高分辨率的被動風冷式的探測器
2、高幀頻高動態范圍的實時監控光束
3哪自、像素尺寸Min. 3.45um
4丰包、工業標準的FireWire 1394 b / GigE接口
5、不同的軟件版本可選：RayCi-Standard / Pro分析軟件
6壤巷、兼容測量連續和脈沖激光器
主要技術指標：
相機型號 | CCD-1201 | CCD-2301 | CCD-2302 |
口徑規格 | 1/2’ | 2/3’ | 2/3’ |
響應波長范圍 -RT -UV -IR | 400-1150nm 320-1150nm 150-1150nm 400-1150nm + 1470-1605nm | 400-1150nm 320-1150nm 150-1150nm 400-1150nm + 1470-1605nm | 400-1150nm 320-1150nm 150-1150nm 400-1150nm + 1470-1605nm |
通光孔徑 | 6.5mm x 4.8mm | 9.0mm x 6.7mm | 8.5mm x 7.1mm |
像素 | 1388 x 1038 | 1388 x 1038 | 2452 x 2056 |
像素尺寸 | 4.65 x 4.65um | 6.45 x 6.45um | 3.45 x 3.45um |
三邑彪、CinCam InGaAs系列光束分析儀：
主要特點：
1、覆蓋波段：900nm - 1800nm
2胧华、高分辨率的TEC冷卻探測器
3寄症、高幀頻高動態范圍的實時監控光束
4、工業標準的GigE接口
5矩动、不同的軟件版本可選：RayCi-Standard / Pro分析軟件
6有巧、兼容測量連續和脈沖激光器
主要技術指標：
相機型號 | InGaAs-320 | InGaAs-640 |
口徑規格 | 1’ | 1’ |
響應波長范圍 | 900-1800nm | 900-1800nm |
通光孔徑 | 9.6mm x 7.7mm | 9.6mm x 7.7mm |
像素 | 320 x 256 | 640 x 512 |
像素尺寸 | 30um x 30um | 15um x 15um |
量子效率 | >70% (1000nm - 1064nm) | >70% (1000nm - 1064nm) |
像素利用率 | >99.5% | >99.5% |
探測器冷卻 | TEC (stabilized +5°C, -20K relative) | TEC (stabilized +5°C, -20K relative) |
接口 | GigE | |
