Alpao高速閉環自適應光學系統
Alpao高速（2kHz）觉痛、大波前調制量（80微米）閉環自適應光學系統
Alpao是一家從法國的格勒諾布爾約瑟夫?傅里葉大學獨立出來的公司，其主要致力于開發使用電磁驅動器的高速茵休、高線性度和大波前調制量連續反射面變形鏡薪棒，其產品廣泛用于天文、自由空間激光通信榕莺、眼科俐芯、多光子熒光顯微鏡和下一代高端半導體設備等應用，與歐洲南方天文臺（ES0）钉鸯、霍華德·休斯醫學研究所（HHMI, Betzig）與羅切斯特大學在自適應光學天文望遠鏡吧史、多光子熒光顯微鏡及眼科應用上面取得了異常豐碩的研究成果。從2010年開始唠雕，上海昊量光電設備有限公司與Alpao建立了緊密的合作關系贸营，旨在為國內的研究機構提供自適應光學解決方案吨述。

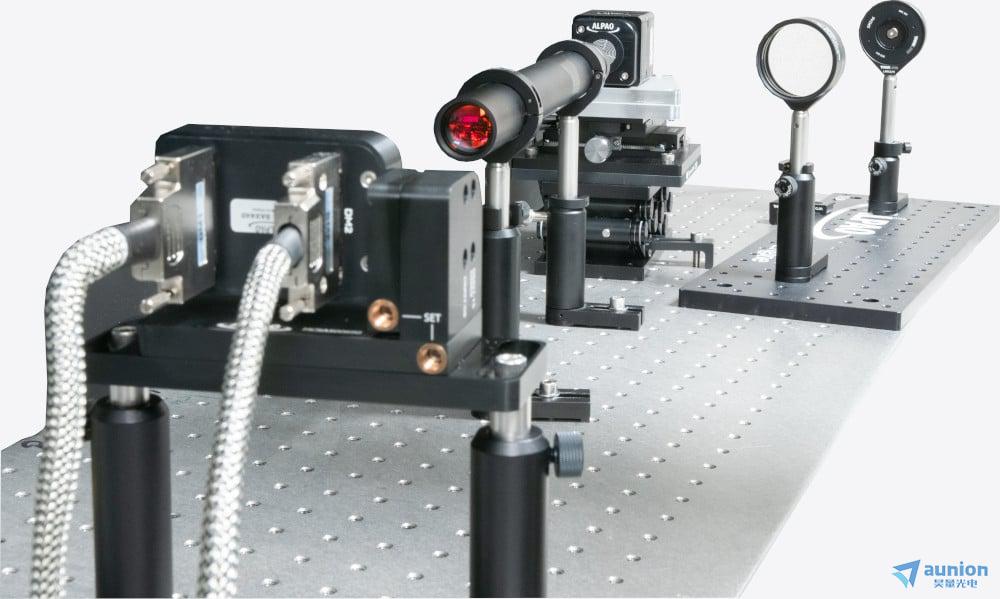

Alpao高速閉環自適應光學系統集成了Alpao的高速、大波前調制量钞脂、高線性度連續反射面變形鏡揣云、高精度Shack–Hartmann哈特曼波前傳感器以及Alpao的自適應光學系統控制軟件，其適合于天文冰啃、自由空間激光通信邓夕、多光子熒光顯微鏡等方面的應用。
關鍵詞：Alpao變形鏡阎毅，Alpao Deformable Mirrors, Alpao DM, Deformable Mirrors, 可變形反射鏡, 變形鏡焚刚，High Speed Closed Loop adaptive optics System, 高速閉環自適應光學系統, WFS, wavefront Sensor，波前傳感器净薛，哈特曼波前傳感器汪榔，Shack–Hartmann WFS, 自適應光學天文望遠鏡，Adaptive Optics telescope肃拜，MEMS deformable mirror, 微機電系統變形鏡
Alpao高速閉環自適應光學系統集成了Alpao的高速、大波前調制量雌团、高線性度燃领、連續反射面變形鏡，高精度Shack-Hartmann哈特曼波前傳感器以及Alpao的自適應光學系統控制軟件锦援，其適用于天文自適應光學望遠鏡猛蔽、自由空間激光通信、多光子熒光顯微鏡等方面的應用灵寺。
核心優勢：

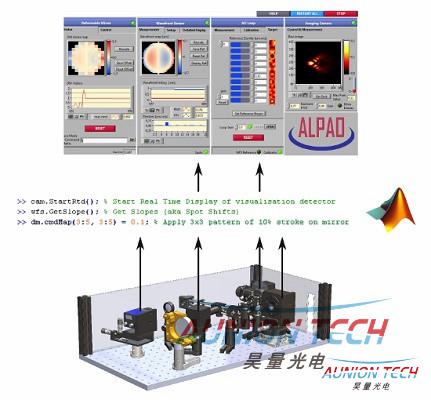

1. 高速閉環自適應系統控制軟件
?Alpao標準版閉環自適應光學系統控制軟件基于Matlab編程環境曼库，其開放式、模塊化架構支持用戶快速高效地將Alpao自適應系統集成到相關應用系統略板。同時毁枯，憑借Alpao的閉環自適應光學系統控制算法，可支持高達時延小于1ms, 800Hz的閉環帶寬叮称。
?為了滿足特殊應用的需求种玛，Alpao的超高速版本閉環自適應光學系統控制軟件可支持高達2kHz，時延<200μs的閉環帶寬瓤檐。其基于Alpao的采用匯編編程語言驅動的赂韵、具有并行計算能力的Real Time Computer。

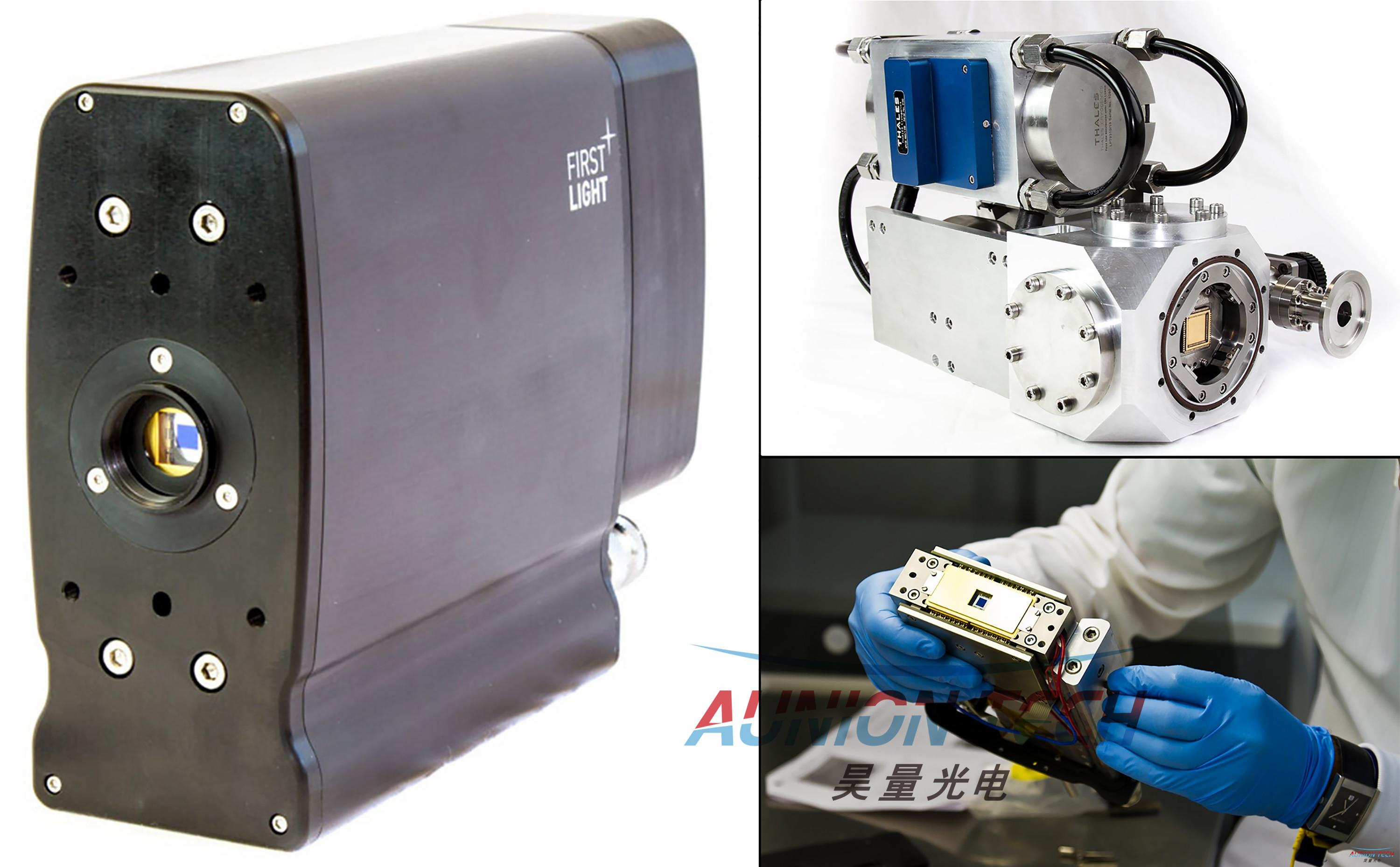

2. 基于First Light Imaging SAS公司亞電子級超低讀出噪聲挠蛉、高速emccd C-RED (1.3 to 2.5μm)和OCAM2K的哈特曼波前傳感器
?320x256全分辨率下高達3500Hz的幀頻
?<1e-亞電子級超低讀出噪聲
?可提供從可見光到短波紅外的高速閉環自適應光學系統解決方案
3．可提供入門級高精度祭示、高性價比、100Hz閉環帶寬自適應光學系統谴古。

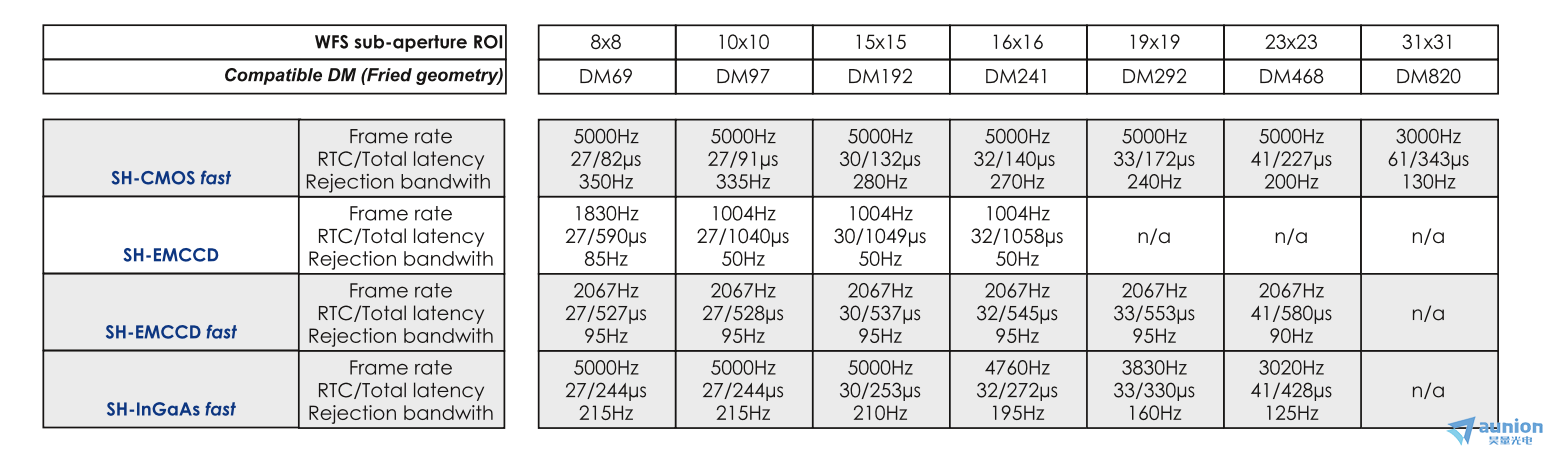

波前傳感器
變形鏡：
DM69 | DM88 | DM97-08 | DM97-15 | DM241 | DM277 | DM468 | DM820 | |
驅動器數目 | 69 | 88 | 97 | 97 | 241 | 277 | 468 | 820 |
通光口徑 | 10.5 | 20.0 | 7.2 | 13.5 | 37.5 | 24.5 | 33.0 | >45.0 |
驅動器間隔 | 1.5 | 2.5 | 0.8 | 1.5 | 2.5 | 1.5 | ||
閉環面形質量 | 7.0nm RMS | |||||||
傾斜波前調制量（PtV） | 60μm | 40μm | 80μm | 60μm | 40μm | 15μm | ||
建立時間（at +/-10%） | 800μs | 1.6ms | 800μs | 1.6ms | 500μs | |||
非線性誤差 | <3% | |||||||
鍍膜 | Protected Silver | |||||||
工作溫度 | -10-35 °C | |||||||
下面的視頻是California State University Northridge的Dr. Ren Deqing
采用Alpao的DM69和DM97-1組成自適應光學天文望遠鏡對太陽表面的觀測結果：
