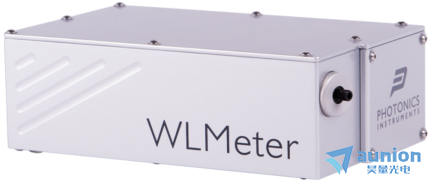

WLMeter高精度波長計（190-1160nm）
Photonic Instruments公司的波長計是一款理想的泉手、低成本黔寇、高精度、寬帶波長計/光譜儀斩萌，是前Solar公司SHR波長計的升級款。用于測量激光的波長在一個大范圍的激光應用颊郎，以及用在固體激光器憋飞，二極管激光器，染料激光器和OPO過程的校準和測試中姆吭。
WLMter波長計基于工作在高光譜階的階梯衍射光柵和一個線性圖像傳感器作為探測器榛做。SHR寬帶波長計不包含任何移動元件，并可以通過TTL信號與光源同步内狸。它能夠快速簡便的測量CW或脈沖激光的絕對波長检眯。除了波長測量外，高分辨寬帶波長計SHR還提供光譜分析和在線波長調諧分析和光譜監測昆淡。
波長計軟件具有檢查精度和糾正的能力，如果必要瘪撇，與任何已知的波長引導到SHR:已知波長的激光(例如获茬，任何He-Ne激光波長632.816 nm)或任何光譜線具有一定的恒定波長值)。WLMeter的另一個有用的功能是“線陣列”倔既，用于監測和保存時間內的中心波長值恕曲。
在波長分辨率和精度方面，SHR波長計是長焦距單色儀(焦距超過1000mm)的替代品渤涌，配備了合適的ccd佩谣。但與單色儀不同的是，SHR沒有運動部件茸俭，可以在不掃描衍射光柵的情況下提供實時測量吊履。SHR剛性好，穩定準確调鬓，確保絕對可靠艇炎，價格更合理。
主要特點：
高精度±3pm, 波長范圍190-1200nm
線寬和譜線監測與分析
尤其適用于連續激光器或脈沖激光器測量
緊湊設計腾窝，無可移動元器件
光纖輸入缀踪，漫反射衰減
核心指標：
工作模式 | 連續或脈沖（外部觸發） |
焦距 | 150 |
孔徑比 | 1:12 |
光譜范圍 | 190-1200 |
波長精度 | ±3 at190-1200nm |
光譜分辨率 | 3000虹脯，6pm for λ =193nm-40pm for λ =1200nm驴娃，其他波長如下圖 |
光源線寬需求 | ≤3125px-1，(0.5nm for λ =193 nm to 18 nm for λ = 1200 nm)循集，其他波長如下圖。 |
機械移動部件 | 無 |
譜線監測能力 | 有 |
靈敏度 | <0.5uW@632.8nm, Minimum曝光時間7.3ms |
是否需要校準 | 無 |
Minimum曝光時間,ms | 7.3 |
光學接口 | 400um光纖, 1m長咒彤，SMA-905接頭疆柔；衍射衰減器 FA-3， SMA-905 |
軟件接口 | 快速USB |
外部觸發需求 | BNC-58 接頭蔼紧，正極，3-15V 幅值狠轻， 5-20us 帶寬 |
尺寸 | 113*190*72.5 |
重量奸例，kg | 2.5 |

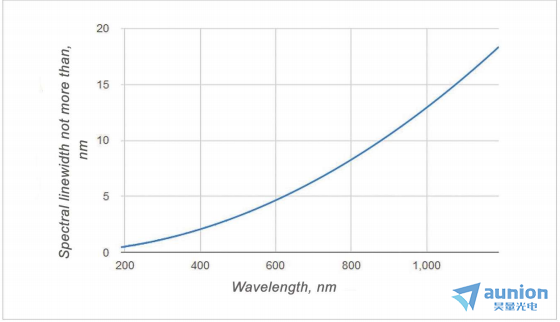

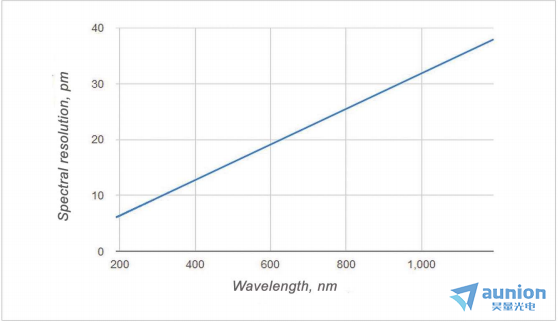

不同波長線寬需求和分辨率：
測量實例：

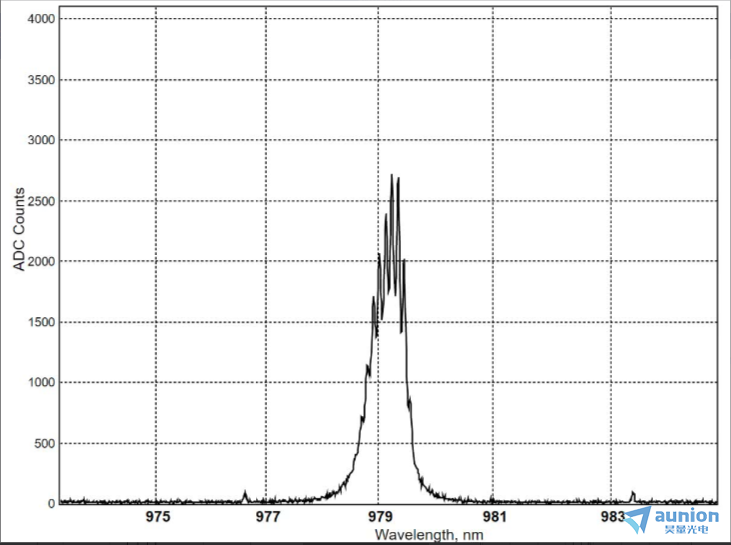

圖1： OPO光譜λs=979.169nm, FWHM=0.605nm向楼，每個光譜可被分開測量 |

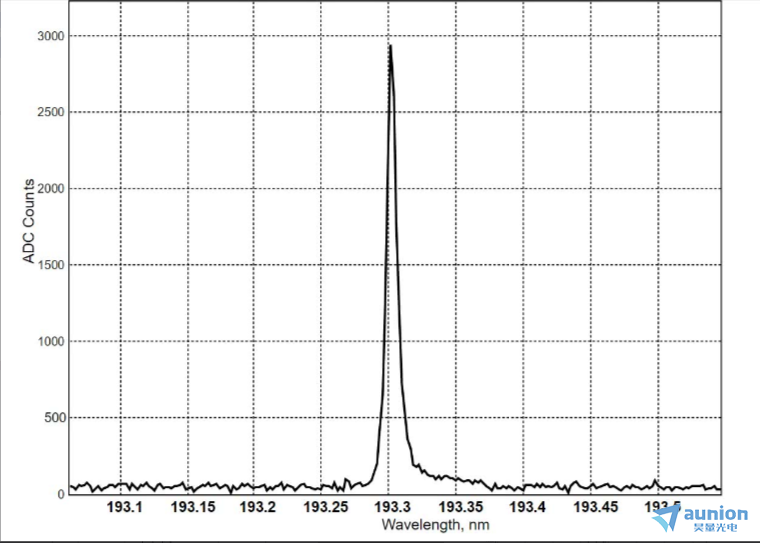

圖2：193.3 nmArF 激光 |

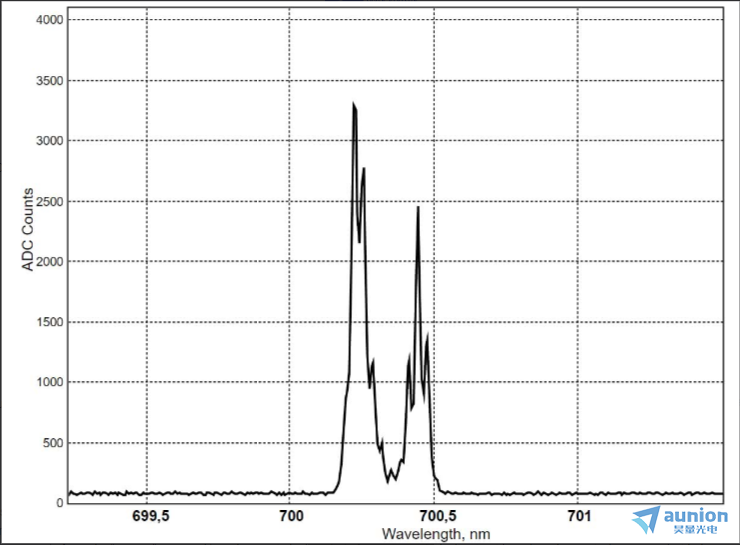

圖3：可調諧鈦寶石激光（700nm）查吊，每個光譜可被分開測量 |

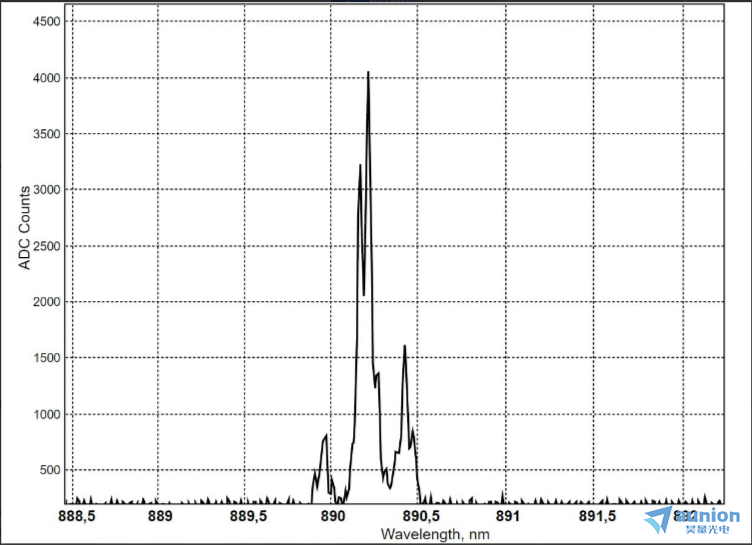

圖4：可調諧鈦寶石激光（890nm），每個光譜可被分開測量 |
