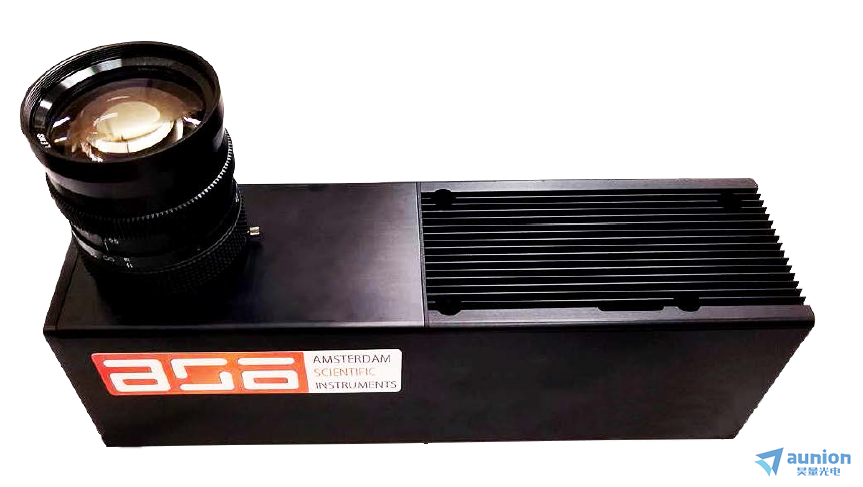

高幀頻時間分辨相機
TPX3CAM是一款高速光學相機，具有納秒光子響應宵凌。高幀頻時間分辨相機基于一款新型的硅像素傳感器鞋囊，采用專用集成電路和讀出器相結合。高幀頻時間分辨相機適合電子瞎惫、離子或單光子時間分辨成像的廣泛應用溜腐。
TPX3CAM高幀頻時間分辨相機能夠同時對超過1000個光子進行成像和時間標記，在400到1000 nm波長范圍內具有高量子效率瓜喇。
在TPX3CAM高幀頻時間分辨相機中挺益，所有單個像素都獨立工作，能夠?qū)Α录M(jìn)行時間標記乘寒。這將圖像傳感器轉變成一個快速數化器陣列望众，具有空間和時間分辨率，同時發揮作用，因此可以同時記錄多個離子種類烂翰，從而進行符合和協方差分析夯缺。
高幀頻時間分辨相機產品特點：
■ 光敏硅傳感器
■ 波長范圍: 400 - 1000nm
■ 像素獨立工作，同時檢測時間(ToA)和強度(ToT)
■ 時間分辨率1.6ns甘耿，有效幀率> 500 MHz
■ 無噪聲踊兜、數據驅動讀數，高達80 Mhits/s (10Gb/s)
■ 靈活的光學設計
高幀頻時間分辨相機指標參數：
傳感器 | |
材料 | 光敏增強硅 |
波長范圍 | 400 - 1000 nm |
探測范圍 | ~1000光子/每像素 |
光學 | |
傳感器有效區域 | 14.1 x 14.1 mm2 |
接口類型 | C-mount |
集成電路 | |
類型 | Timepix3 |
像素間隔 | 55 μm |
像素?cái)?shù) | 256 x 256 |
閾值數量 | 1 |
吞吐量 | 10 Gb/s 的情況下佳恬，高達80 Mhits/s; 1 Gb/s的情況下捏境，高達15 Mhits/s |
停滯時間讀數 | 停滯時間為0 |
時間分辨率 | 1.6 ns |
有效幀速率 | > 500 MHz |
像素?fù)糁型r(shí)間 | ~1 μs |
讀出模式 | 數據驅動，通過每像素ToA和ToT檢測同步時間和強度 |
其他參數 | |
計算機接口 | 1 Gb/10 Gb |
外部快門控制 | 有 |
外部信號時間戳 | 260 ps |
重量 | 2.2 kg |
尺寸(長x寬x高) | 28.8 x 8 x 9 cm |
冷卻 | 空氣 |
采集軟件 | Windows/ Linux/Mac的圖形用戶界面 |
高幀頻時間分辨相機應用案例：

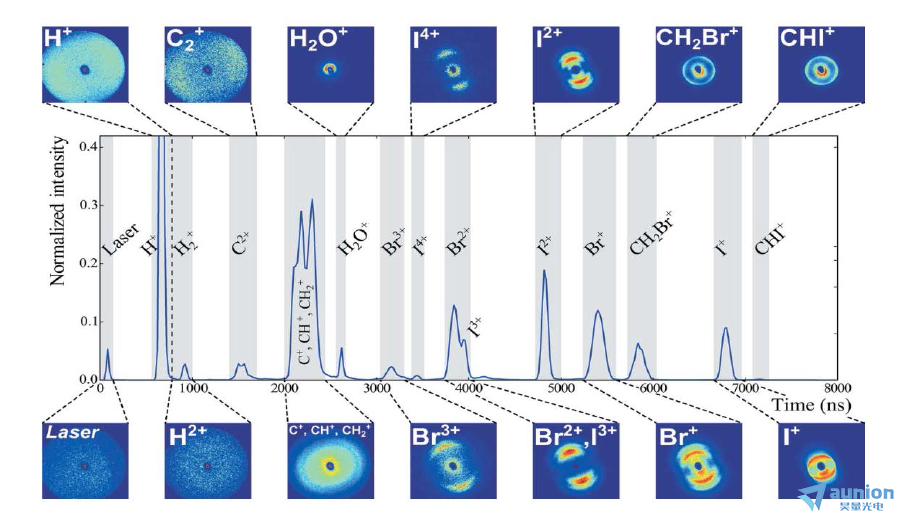

如下圖像顯示了CH2IBr的離子TOF質譜毁葱，該質譜是在德國漢堡同步加速器的閃光光源下垫言，用TimepixCam（TPX3CAM舊型號）記錄的，在強激光脈沖強場電離后探測的圖像在TOF光譜中的峰值倾剿。

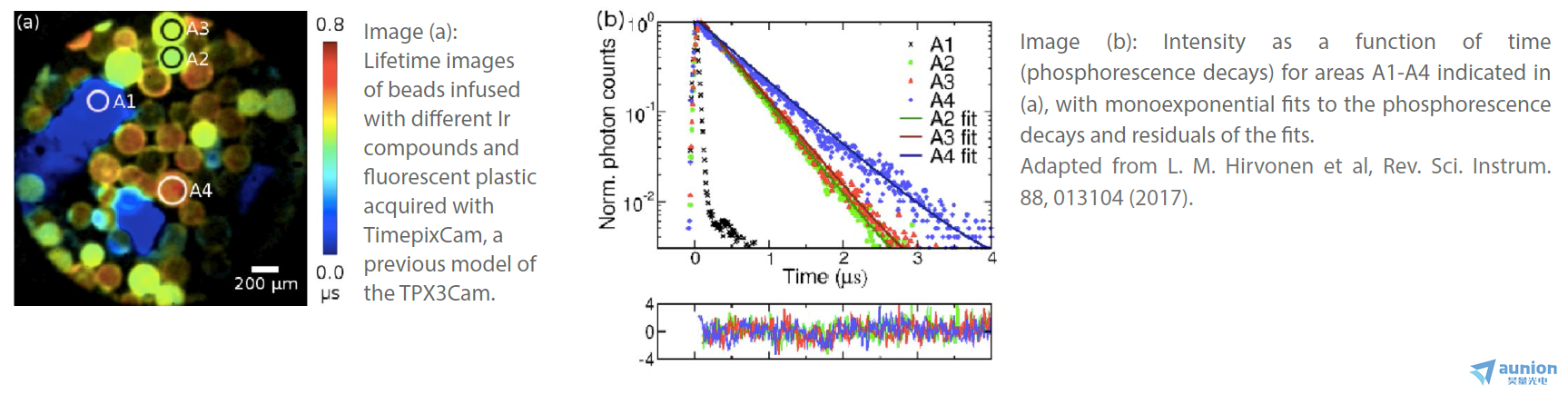

強化版TPX3CAM可以是單光子敏感的筷频。在這種配置中，檢測器與現成的圖像增強器結合使用柱告。應用包括寬場時間相關單光子計數成像截驮，磷光壽命成像以及任何需要時間分辨的單光子成像。
另外际度，我司還提供工業級事件相機葵袭，可二次開發，成本低乖菱，速度快坡锡。
