摘要：脈沖展寬器和壓縮器是一種特殊的反射型布拉格光柵捅儒。由于在光束傳播的方向上光柵的周期逐漸發生變化液样，當光從一個方向入射時，激光脈沖將在時間上進行展寬巧还；當光沿相反方向傳播時鞭莽，激光脈沖將在時間上被壓縮。啁啾體布拉格光柵產品專為飛秒及皮秒脈沖展寬和壓縮而設計麸祷。

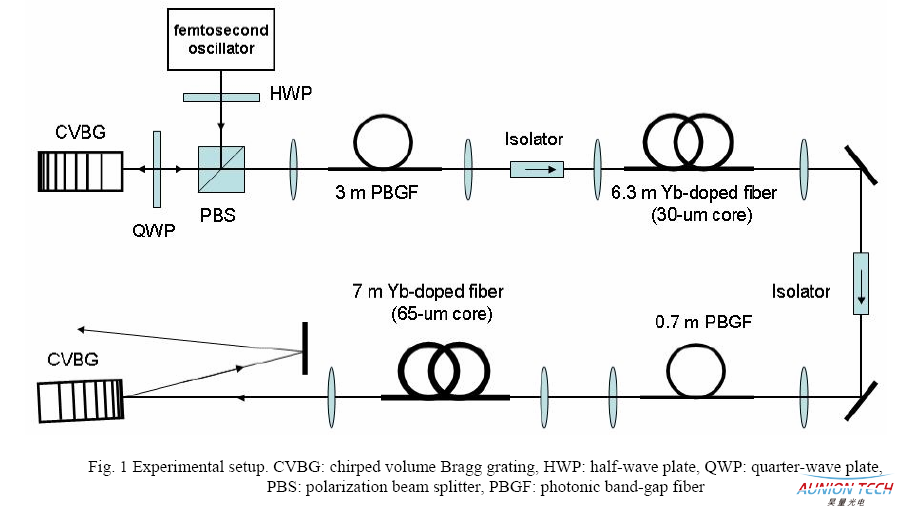

在目前的光柵市場中澎怒，傳統的刻痕光柵只能承受10W以下的平均功率，而光纖光柵也不能承受較高的功率密度阶牍。所以喷面，現在的高功率啁啾脈沖放大（CPA）多依賴于電介質衍射光柵進行脈沖的壓縮。但是走孽，這種電介質光柵仍然具有與傳統光柵同樣的缺點：體積較大惧辈、偏振敏感性強、光學設置復雜等融求。為了克服這些缺點咬像，就需要重新尋找一款新型的脈沖展寬器和壓縮器。終于生宛，科研工作者通過對高分子材料——光敏玻璃（Photo-Thermo-Refractive glass簡稱 PTR）的加工县昂，成功的研制出了大孔徑啁啾體布拉格光柵（CVBG 上海昊量光電設備有限公司-中國地區代理商）用于啁啾放大技術（CPA）的脈沖的展寬和脈沖的壓縮∠菥耍基于啁啾體布拉格光柵（CVBG）（ 上海昊量光電-中國區域代理商）設置的高功率光纖啁啾脈沖放大（CPA）系統如圖1所示：

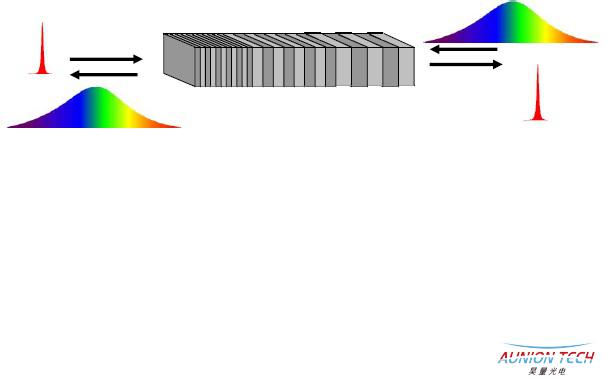

啁啾體布拉格光柵（CBG）工作原理示意圖：
主要參數：
光譜帶寬（FWHM）：1-100nm
工作范圍：800-2500nm
厚度： 10-50mm
展寬時間：10-500ps
效率： 從70% 到95%
孔徑：5mm x 5mm , 大至30mm x 30mm
標準產品：
中心波長：1030nm
光譜帶寬（FWHM）：6,8,10nm等
衍射效率：>85%
光柵厚度： 35-50mm
展寬時間(FWHM)： ~ 150ps
分散率：~ 6,10,60ps/nm（線性）
壓縮脈沖持續時間：< 200fs
產品優勢：
體積小巧倒彰，容易操作使用；
穩定性高莱睁，且易清潔待讳；
高損傷閾值（>5J/cm2,1064nm，10ns）
光束質量好（<1.4 ,可達<1.3）
高衍射效率仰剿，可大于90%

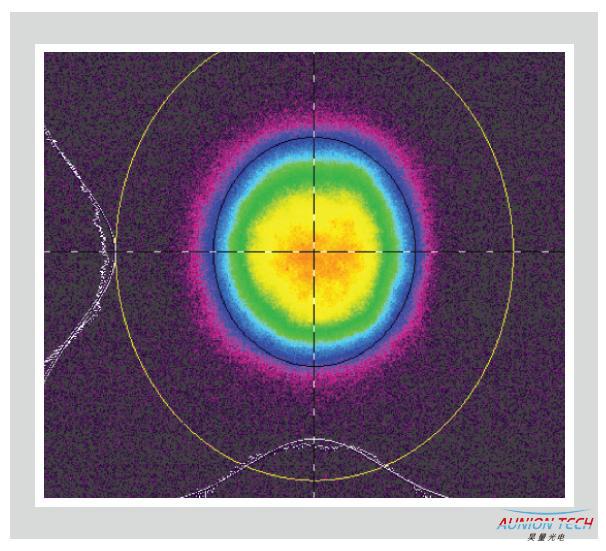

脈沖激光通過30mm展寬及30mm壓縮啁啾光柵后的光束分布

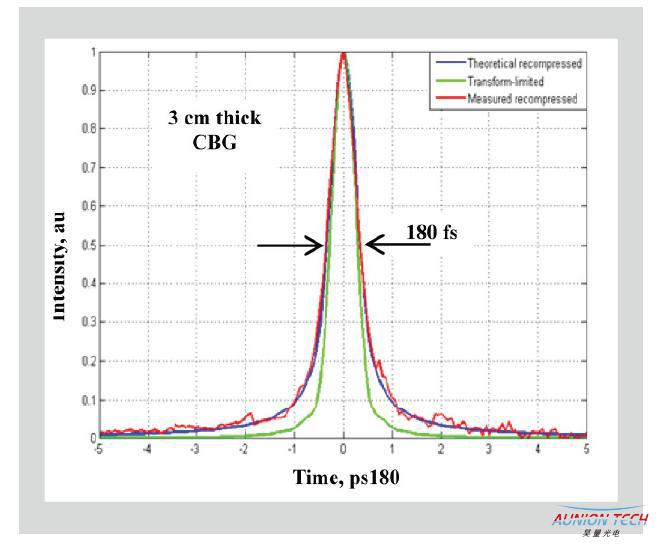

理論計算值于實測值對比圖
理論上壓縮脈沖的特點和實際測量數據的比較（使用了30mm厚度啁啾體布拉格光柵） 應用 用于瞬時展寬反射超短脈沖创淡，并在脈沖從光柵相反方向發出時進行再壓縮。
