三維掃描激光測振儀

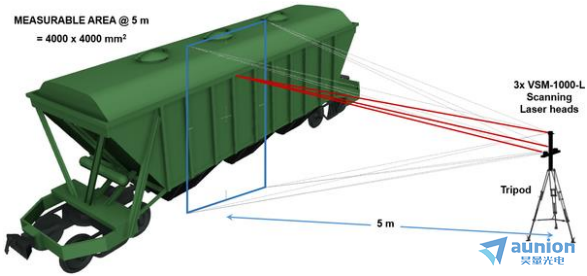

Julight 公司的三維掃描激光測試儀可以一次同時測量目標上一個點的三維振動（X,Y 和 Z 向），是一個精密度極高易遣，可靠易用的非接觸測量?jī)x器彼妻。VSM4000-SCAN-3D 是由三套單點掃描激光測振儀器，按照一定的布置方式 組成豆茫，協調同步掃描完成在 0.1 米-5 米距離之內對任何表面進行非接觸式逐點 振動分析侨歉。該系統可由單人在野外環境下進行搬運、裝配和操作揩魂。
VSM4000-SCAN-3D 測振儀由三套激光探頭（每套含獨立的激光頭幽邓，獨立的 鏡片掃描系統，獨立的攝像系統和輪廓遙測儀）火脉、三套控制器單元牵舵、電腦和一 套可實現復雜幾何表面掃描和測量的綜合軟件包組成柒啤。該軟件包還包含了一個 模態分析模塊(選項）和全場應力分析軟件（選項）。VSM4000-SCAN-3D可分解成三套獨立的單點掃描測振儀畸颅，具有單點掃描測振儀的所功能和特點（具體可詳見 新型單點掃面激光測振儀產品信息）担巩。
VSM4000-SCAN-3D 測振儀可在每個方向上±25°的掃描空間內測量高達 1024個點每軸。系統軟件可實現：目標柔性測量網格的生成没炒、已編程網格的自動化掃描涛癌、大量多種數據的分析和過濾選項、以及分析結果的 3D 動畫和可視化顯示送火。

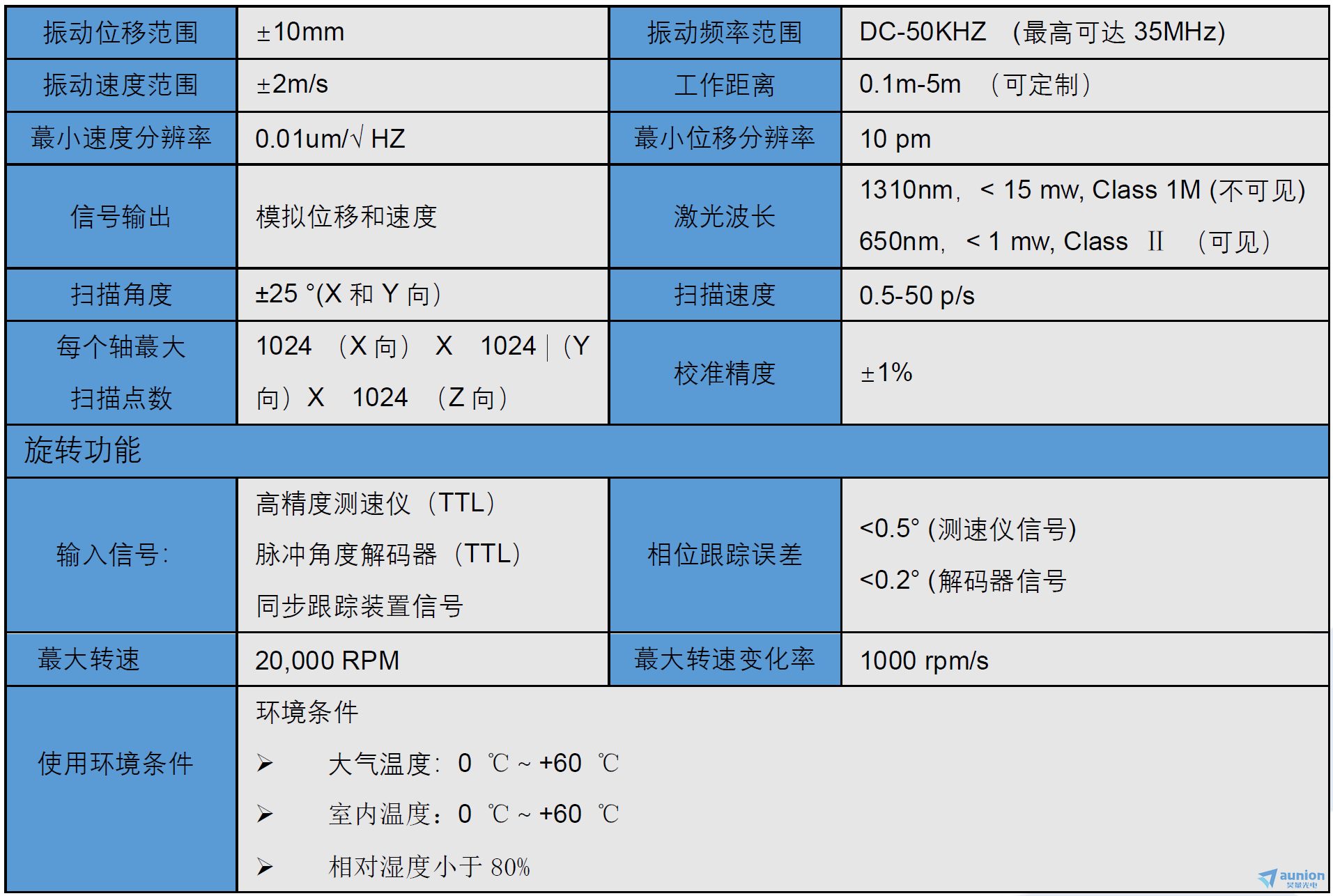

三維掃描式激光測振儀產品參數

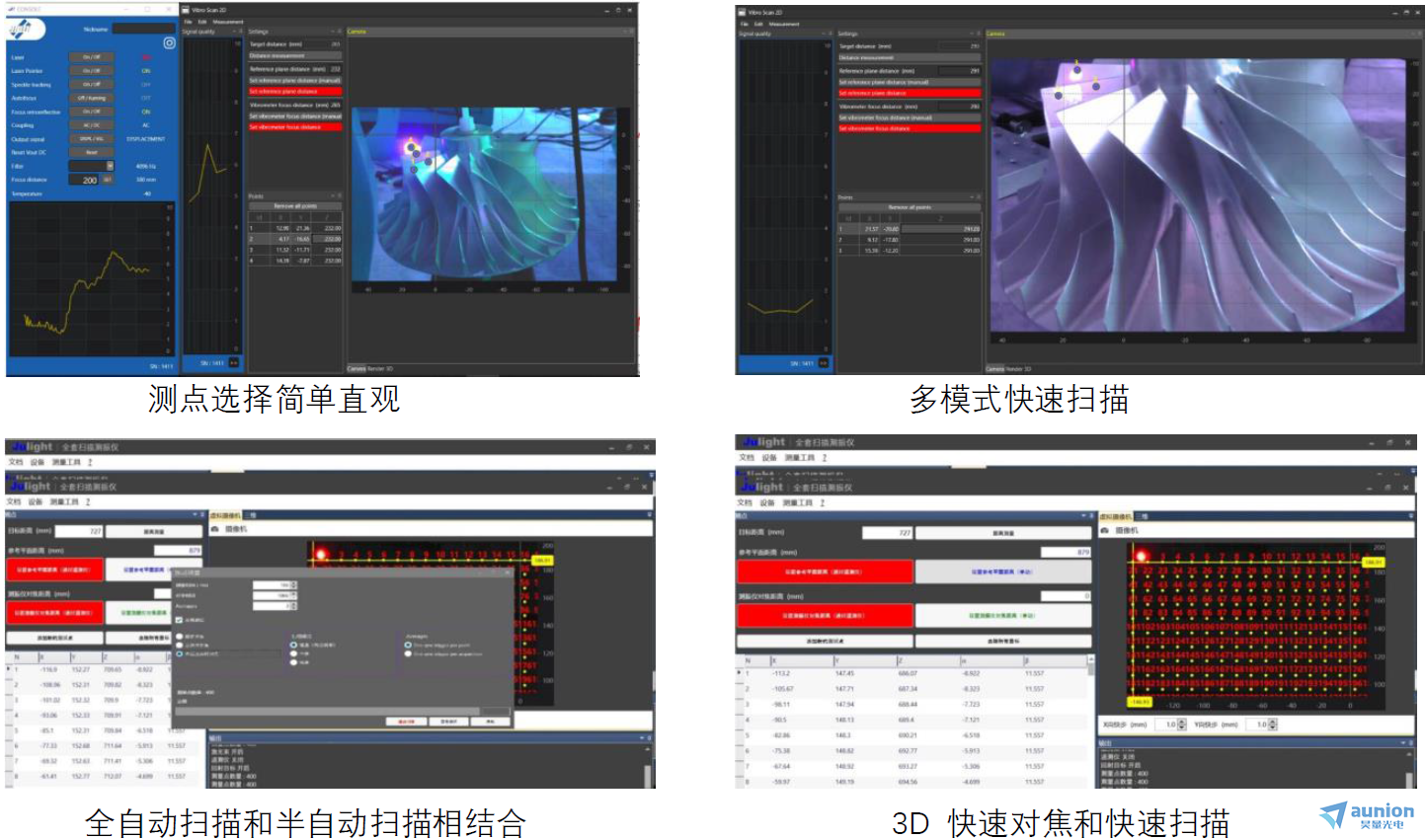

三維掃描式激光測振儀產品特點
| ■ 掃描測試頻率高達35 MHz | ■ 雙掃描模式可選（自動/手動） |
| ■ 大掃描空間【±25 °(X/Y向】 | ■ 多模式快速掃描（標準配置蕞大為50點/秒） |
| ■ 旋轉功能可選 | ■ 3D快速對焦和快速掃描 |

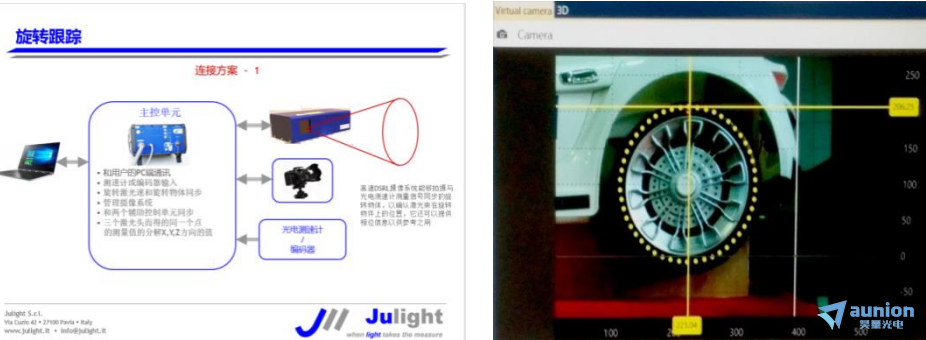

三維掃描激光測振儀的旋轉功能選項
| ■ 可以實現有傾角地對旋轉物體進行跟蹤 （軌跡可以是橢圓拳话，不一定是圓） | ■ 用戶無須使用旋轉物和反旋轉器的精確的機械對中 （對中操作由軟件完成） |
| ■ 用戶能把普通的 3D 掃描測振儀和旋轉跟蹤選件結合 | ■ 利用高速/高端的掃描鏡片代替光學反旋轉器 |

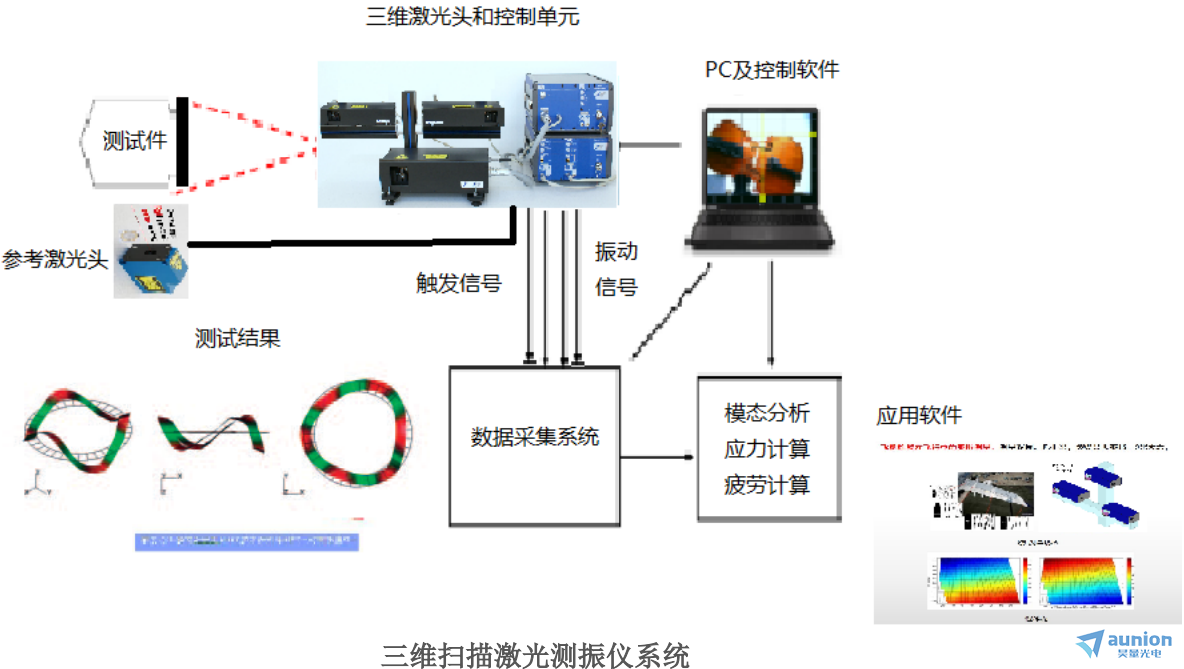

三維掃描式激光測振儀系統組成

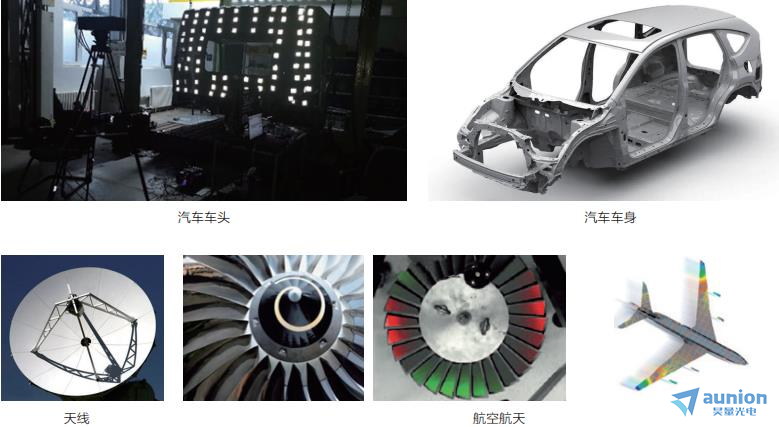

三維掃描式激光測振儀行業應用
三維掃描激光測振儀適用于逐點測量許多點或一個面的振動信號，但必須是對穩態信號的測量种吸。例如汽車中碟式剎車器弃衍、擋風玻璃、發動機和車體等部件的 NVH 和 ODS 測量和阻尼比測量坚俗，航空航天/船舶/兵器/核電/電廠的模態測試笨鸡。航空和 船舶發動機渦輪葉片等旋轉機械結構在高速旋轉情況下的振動模態，應力應變場 的測試和疲勞分析和壽命預估坦冠。揚聲器、樂器和噪聲源的定位和控制哥桥，軍事上的地雷探測辙浑、噪聲探測和飛機老化測試。
