布拉格光柵合束鏡
布拉格光柵合束鏡（BragGrate? Combiner）分為透射式和反射式兩種吭净，它可以對多種波長的激光進行和束。在合束的同時激光的光束質量也會得到極大的提高肴甸。BragGrate? Combiner具有出色的機械屬性與反射率，不受溫度影響原在，可以承受高功率激光照射友扰，是激光合束的理想元件。
大功率半導體激光器的輸出功率常常受限于工藝的發展無法提高庶柿，布拉格光柵頻譜合束技術解決了這一難題村怪。這一技術采用多個波長相近的激光器進行合束從而成倍的提高了激光器的輸出功率浮庐。

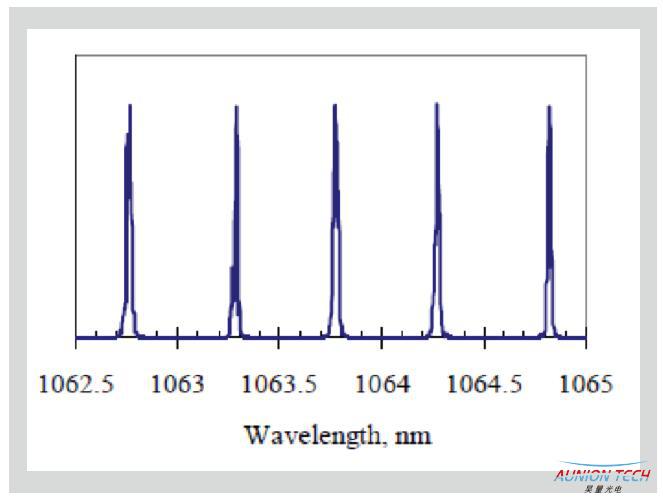

5個光束組合后甚负，總輸出功率為780W审残，組合效率大于90%梭域，通道間距0.25 nm

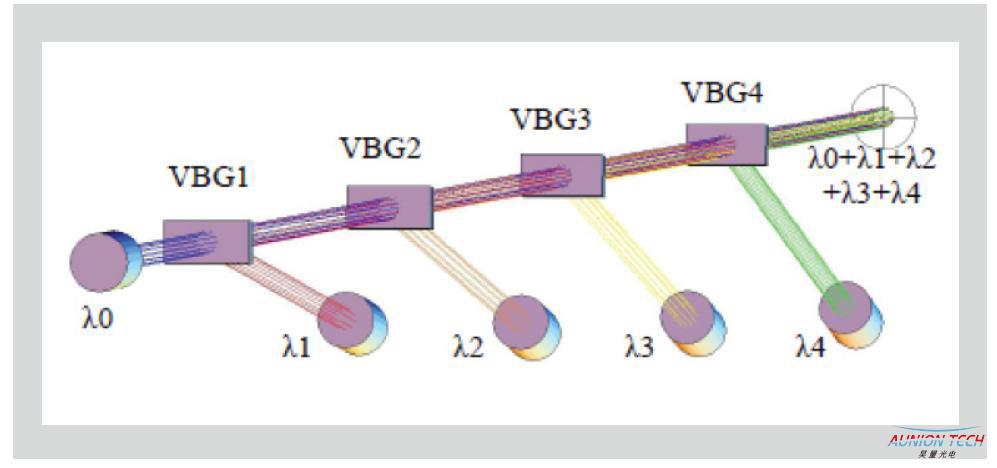

布拉格光柵合束鏡合束示意圖
可提供規格指標：
?衍射效率(DE)：90-99%
?光譜帶寬：50pm-20nm
?工作波長：400-2700nm
?光柵厚度：0.50-10mm
?孔徑：達50×50mm2
?角度選擇性：0.5-10mrad
?偏轉角度：5-45度
標準品參數：
?中心波長：930-980,1030-1100nm
?光譜帶寬：0.2-0.5nm
?衍射效率：95-99%
?側向尺寸：15x15, 20x20mm2
特點：
?高功率工作達10kW
?高能量工作達5J/cm2
?使用壽命超長：10年間未發現各項參數方面有不良退化現象
?角度選擇性高(TBG)
?光譜選擇性高(RBG)
?環境穩定性出色
?入射角度小時搅轿，無偏振依賴性
?接近衍射極限的光束質量
