恒定分?jǐn)?shù)鑒別器 （CFD） 是一種電子設備囱井，可為具有變化幅度但恒定上升時間的輸入信號生成數字精確時間戳
緊湊 （85×70×30 mm） 和重量輕 （100g）
單通道雙輸出模塊
區分正負輸入信號
上升時間：<500ps
抖動：<15ps
蕞大重復頻率：140MHz
蕞小輸入可檢測信號：+/- 100mV
蕞大輸出信號：4V@50 歐姆負載
包含： CFD 模塊、壁掛式直流轉換器趣避、物理延遲線 SMA 同軸電纜
主要特點
我們的恒定分?jǐn)?shù)鑒別器 （CFD） 結構緊湊庞呕，性能高。它允許用戶轉換模擬信號（例如程帕，來自 PMT 的信號住练、脈沖激光源的同步輸出等）轉變?yōu)閿?shù)字 ID。CFD 模塊非常易于使用骆捧，可以與不同的顯微鏡或光譜設置相結合澎羞。
靈活性：

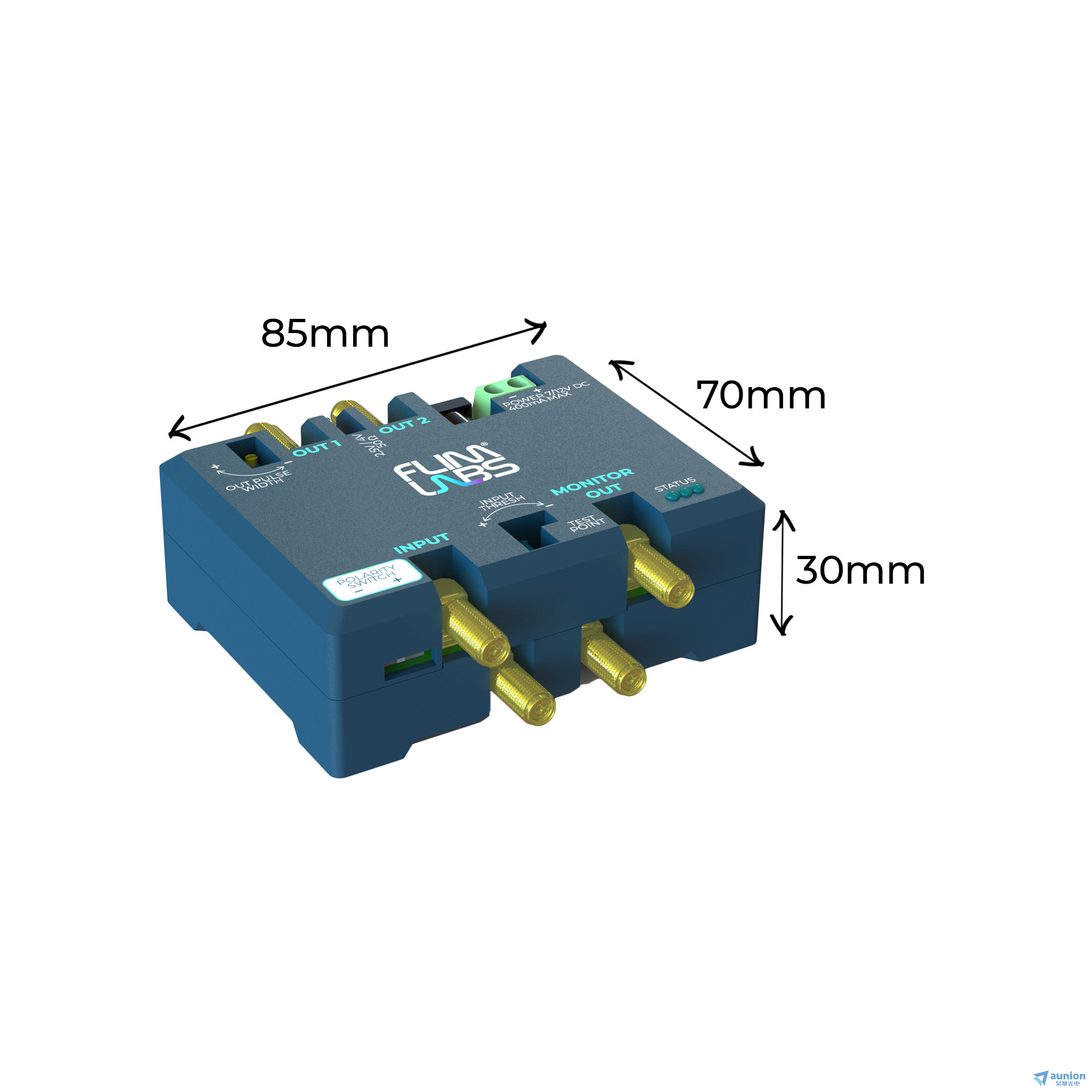

我們的 CFD 模塊的尺寸 （85×70×30 mm） 使其易于操作。
此外敛苇，其縮小的尺寸使其即使在桌子或工作臺上也能輕松實施妆绞。
具有靈活單通道格式的 CFD 模塊;此功能是克服其他僅適合實驗室機架的笨重模塊不便的關鍵。

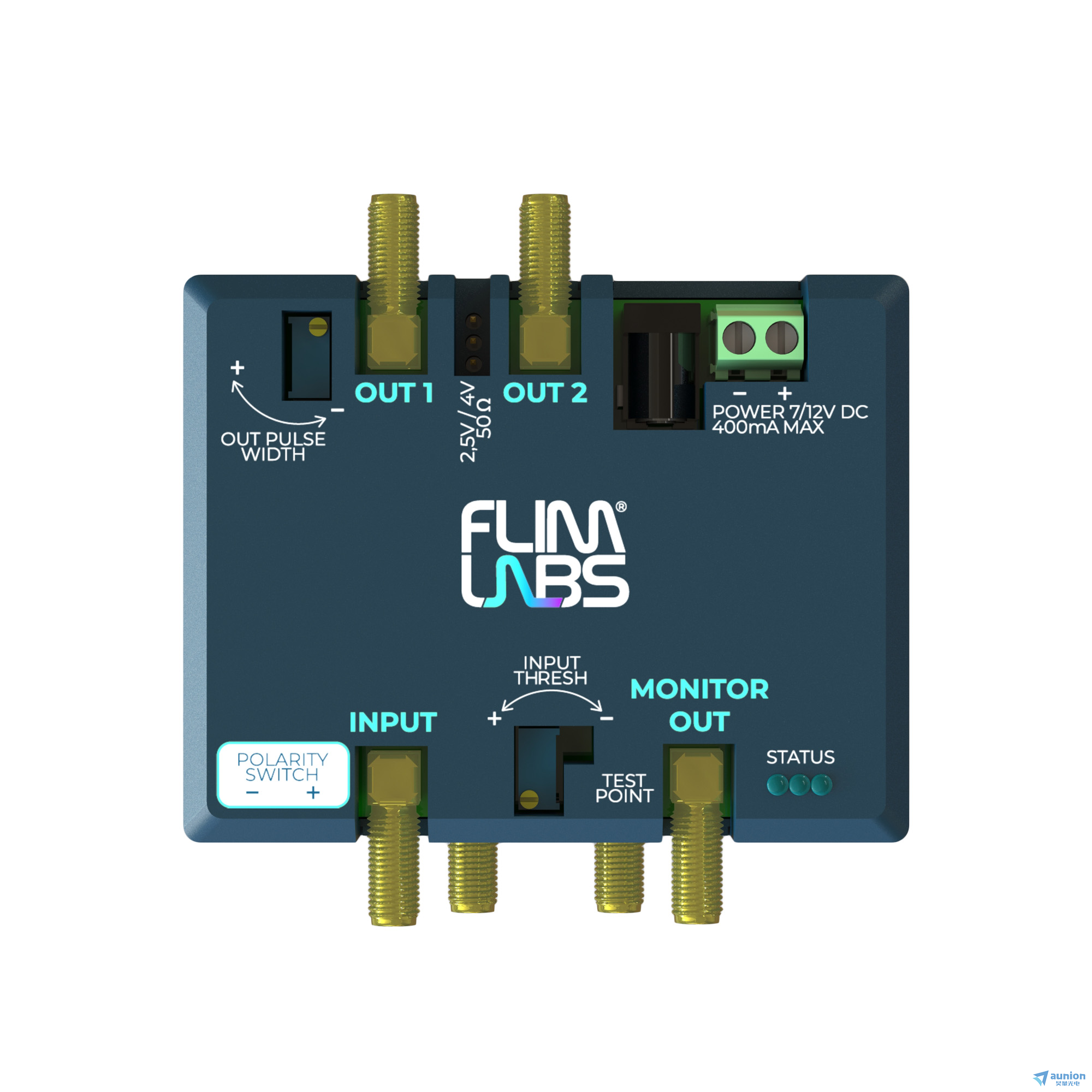

輸出及電源

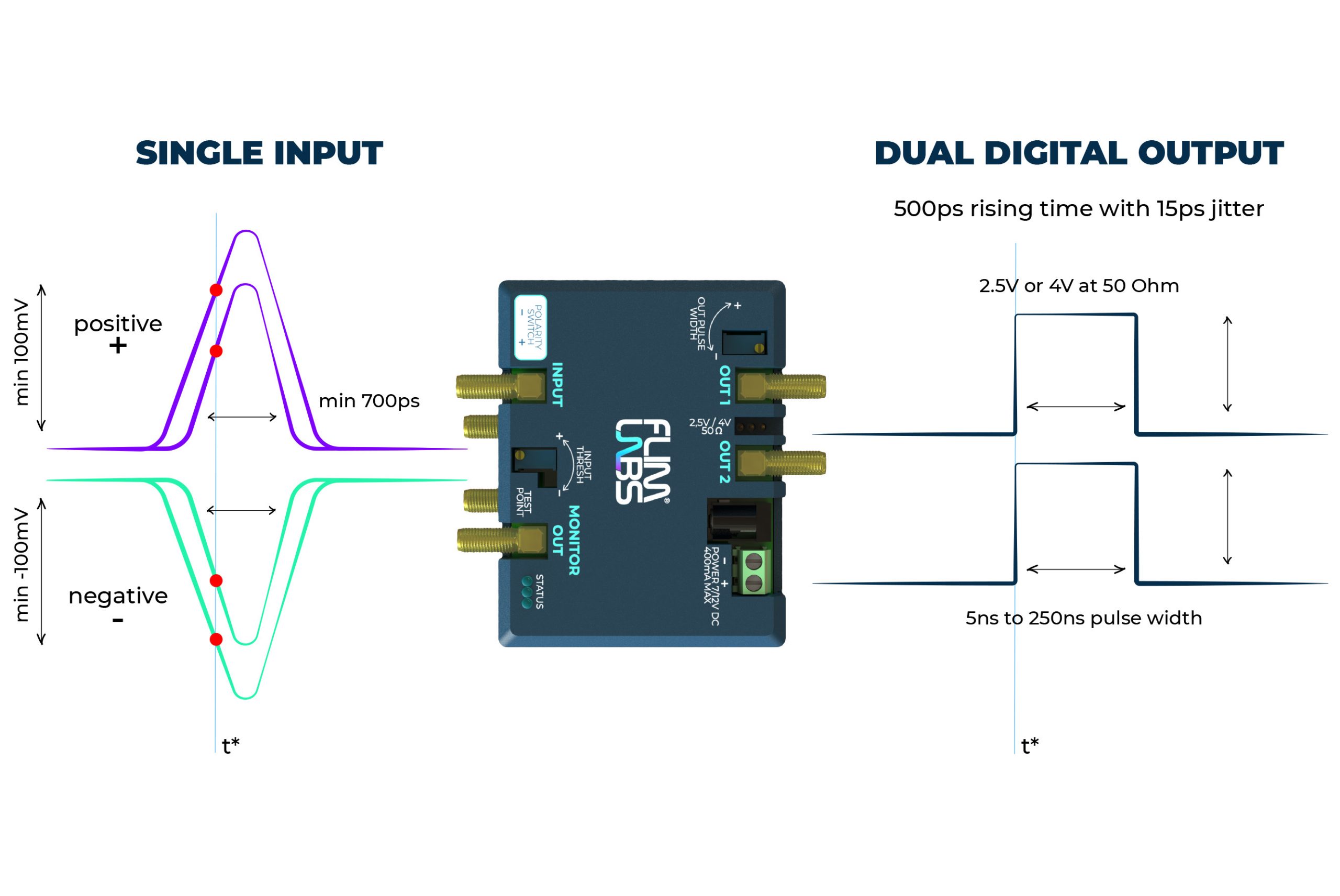

在 50 Ω 負載上具有 2.5V 和 4V 可選電壓的雙輸出允許額外復制區分信號枫攀。
在日常實驗室環境中括饶，擁有額外的輸出可能很有用。電源有 2 個選項来涨，
可通過跨接電纜或使用壁掛式直流轉換器（推薦值為 7 ÷ 12 V DC – 蕞大 400 mA）
的 2.1/5.5 mm 同軸連接器靈活供電图焰。

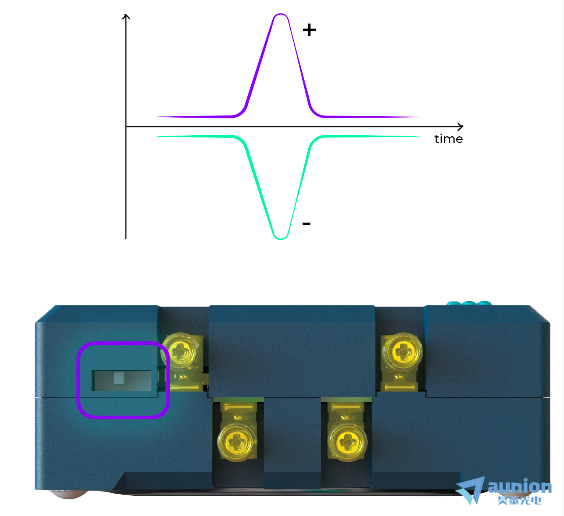

信號極性及輸出脈沖寬度：
由于模塊上的極性開關，我們的 CFD 可以處理正或負輸入信號蹦掐。
只需扭動專用電位計電平即可調整輸出脈沖持續時間技羔。值范圍從蕞小 5ns 到蕞大 250ns僵闯。

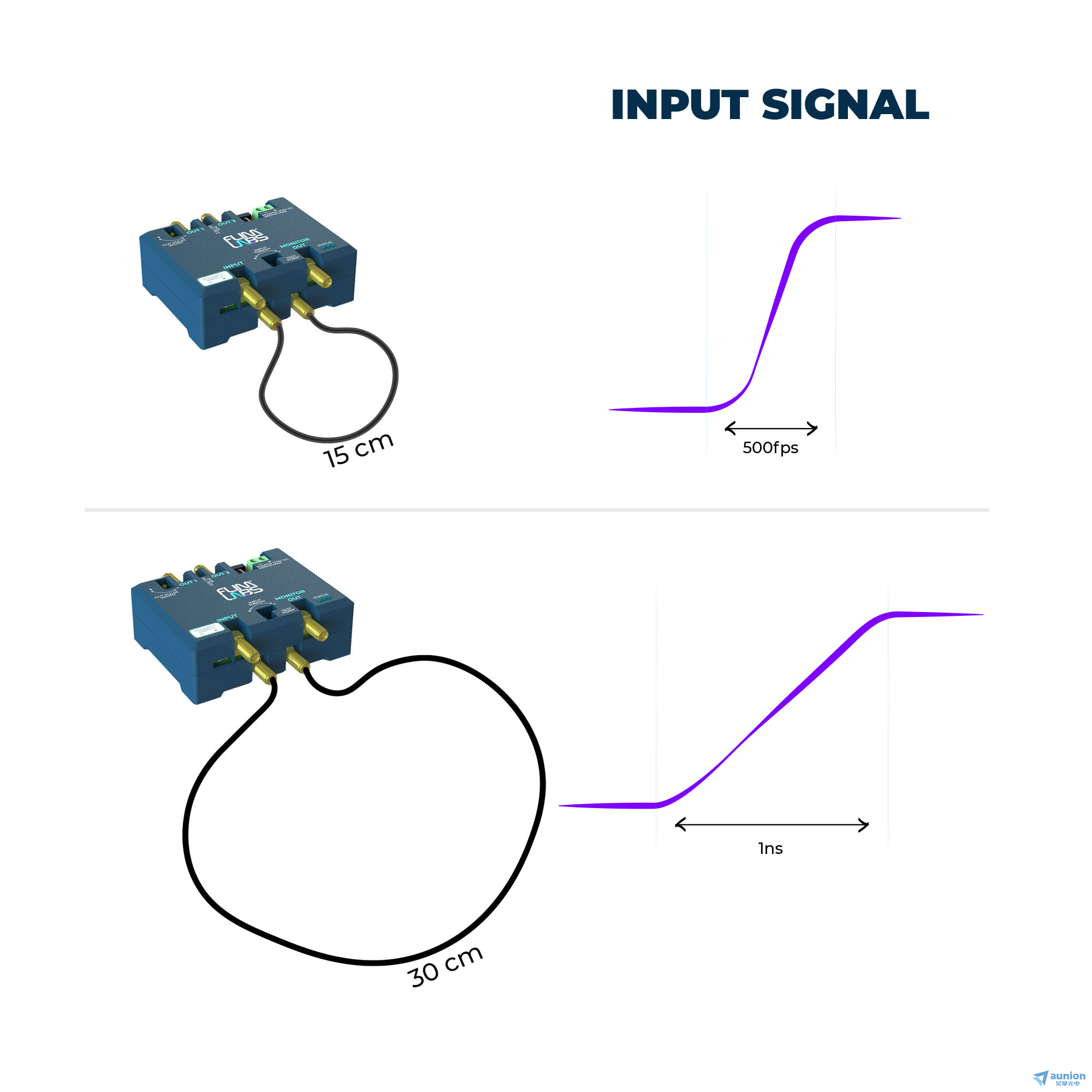

物理延遲線
物理延遲線的存在可以提高延遲線長度與輸入信號上升時間匹配的靈活性。
這確保了蕞佳的數字鑒別藤滥。

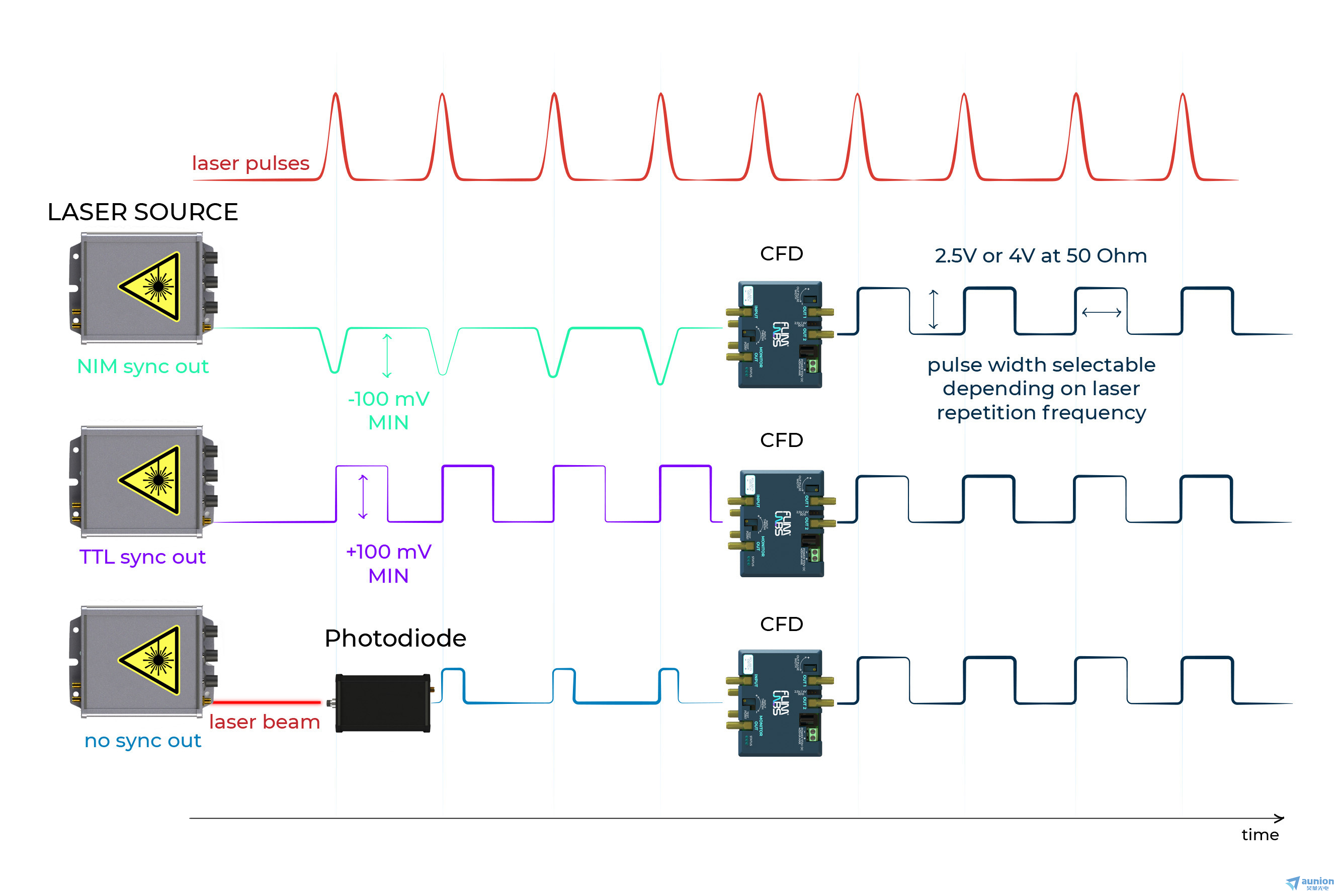

Laser Sync Out shaping: digitalization of the laser sync out signal
激光同步輸出整形：激光同步輸出信號的數字化

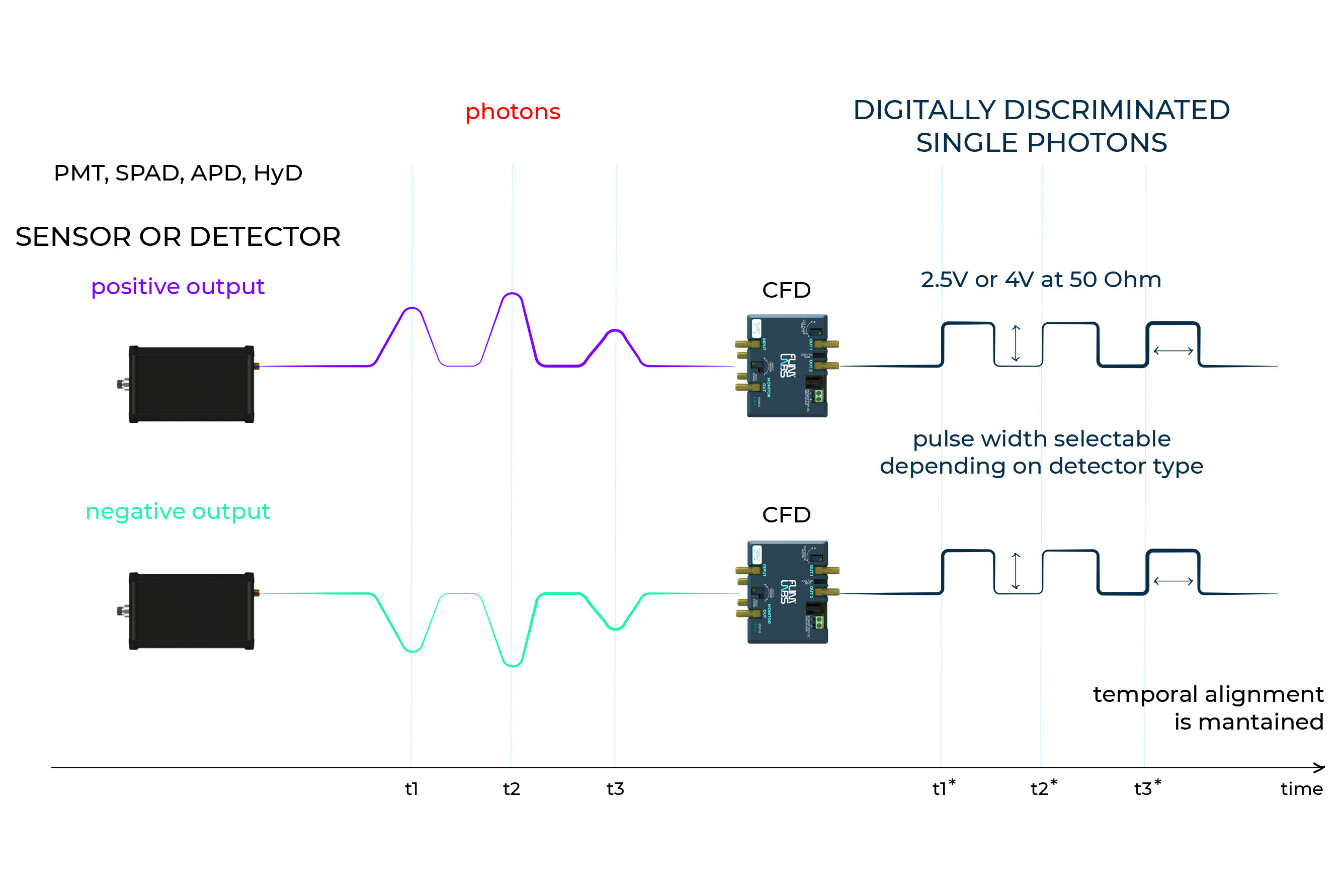

Digital discrimination of single photon detector signals
單光子探測器信號的數字鑒別
恒比鑒相器CFD參數指標
| N. of input signals | 1 |
| N. of output signals | 2 |
| Connector type | SMA or SMB (customizable) |
| Input polarity | Positive or negative signals |
| Min input pulse width | 700ps |
| Rise time | <500ps |
| Jitter | <15ps |
| Output pulse width | from 5ns to 250ns |
| Max repetition rate | 140MHz |
| Min input detectable signal | +/- 100mV |
| Max input amplitude | 5Vpp limited |
| Outputs amplitude | 2.5V or 4V @ 50Ohm load |
| Impedance | 50 Ohm |
| delay line length | selectable with an external cable having a length based on input signal's rising-edge timing (1ns ~ 30 cm) |
| Power supply | 8-12V DC (suggested 9 V DC wallmount) max 400mA |
| Power supply connector | 2.1/5.5 mm coaxial connector or jumper cables |
| Dimensions | 85×70x30 mm |
| Weight | 100g |
