16通道鍍膜型多光譜相機
目前多光譜成像技術發展迅速蚜印，常見的包括光柵分光、聲光可調諧濾波分光留量、棱鏡分光窄赋、芯片鍍膜等。
近年來楼熄，IMEC(歐洲微電子研究中心)采用高靈敏ccd芯片及scmos芯片研制了一種新的多光譜成像技術忆绰，在探測器的像元上分別鍍不同波段的濾波膜實現多光譜成像。此技術大大降低了多光譜成像的成本可岂。

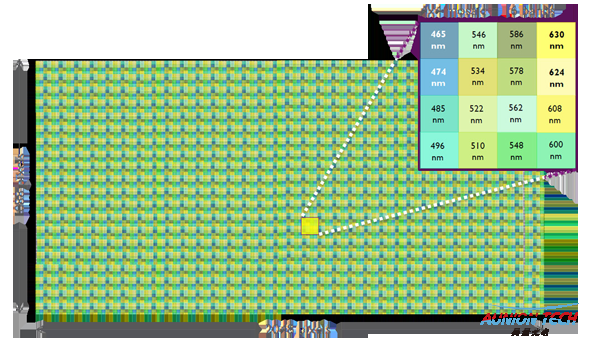

目前IMEC提供三種標準的光譜探測器：100波帶的線掃描探測器错敢，25波帶以5x5為一個單元的馬賽克式鍍膜探測器，16波帶以4x4為一個單元的馬賽克式鍍膜探測器缕粹，這種方式的光譜帶寬一般等于或大于10nm.
這種光譜技術的優缺點是可以同時獲得光譜分辨率和空間分辨率稚茅，可以進行快速、高性能的獲得光譜信息和空間信息致开，集成度高峰锁，成本低，多用于無人機等大范圍掃描的光譜應用領域双戳。
應用半導體薄膜處理技術虹蒋，在像素級應用窄帶光譜濾波器，使高光譜圖像傳感器解決方案具有極高的緊湊性、低重量魄衅、高可靠性峭竣、高可靠性、低成本晃虫、體積小等優點皆撩。理想的嵌入式視覺系統。通過xiQ相機平臺哲银，xiQ相機平臺具有獨特的超光譜成像特性:xiQ相機提供26.4×26.4 x31毫米的尺寸扛吞，重量僅為32克。除了高速USB3.0接口荆责，它還可以通過USB接口提供電源滥比，從而消除了昂貴而笨重的幀捕捉器或單獨的電源電纜的需要。
參數
Resolution | Original:2048x1088 Spatial:512x272 |
Sensor type | |
Sensor size | 2/3" |
Sensor model | Snapshot Mosaic |
Sensor active area | 16bands |
Spectral range | 470-630nm |
Bits per pixel | 8,10 bit RAW pixel data |
Frame rates | Up to 170 cubes/sec |
Image data interface | USB 3.0 |
Data I/O | GPIO IN, OUT |
spectral region | Hyperspectral: 470 to 630nm (16 pass bands) |
Power requirements | 1.6 Watt |
Lens mount | C or CS Mount |
Weight | 32 grames |
Dimensions WxHxD | 26x26x31 mm |
| Operating environment | 50℃ |

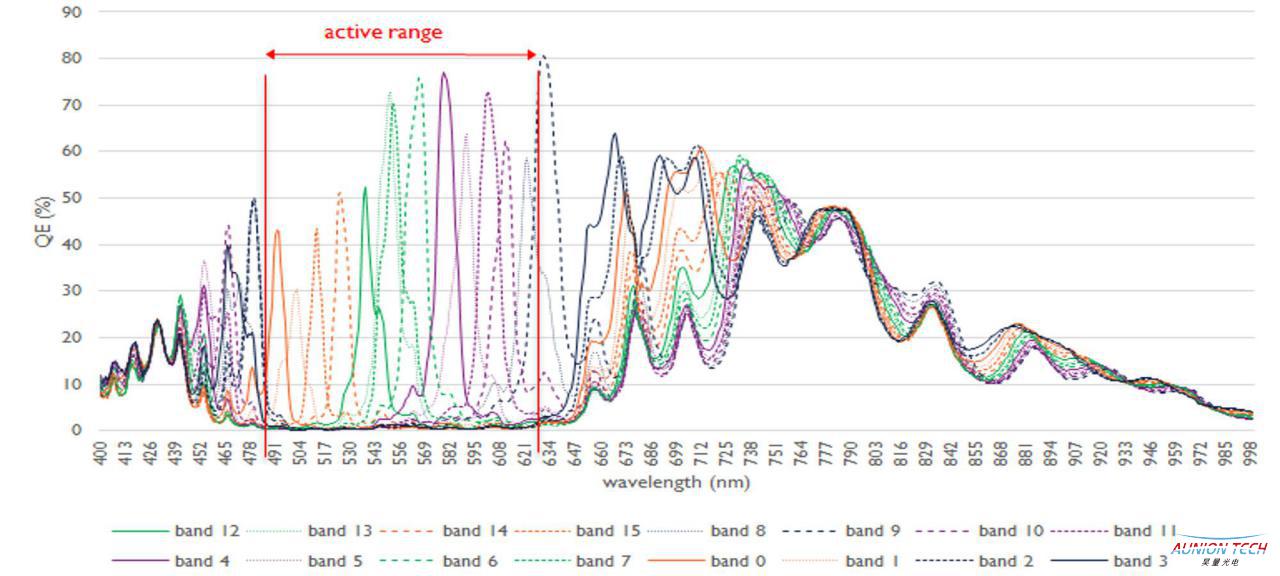

量子效率圖
特點：
-IMEC/CMV2K-4x4-470-630-VIS圖像傳感器
-16光譜波段通帶470nm-630nm
-拓展性強的特點
-2048 x 1088 像素分辨率
-良好的可見光譜響應
-灰度分辨率達到10bit
-適用于高光譜應用
-可達170 cubes/1秒
-USB3.0 接口
-1.6W功耗
產品應用：
環境遙感 遙感定標 地面驗證 分類制圖 航空遙感
農業植物 精準農業 土地分類 脅迫生理 作物健康（病/蟲害檢測） 果實品質檢測 | 水色水水污染 水質光譜測量 藻類葉綠素測量 水色遙感
生物醫藥/食品 顯微分析 生化分析
機械視察 表面檢查 機械視覺 |
產品標簽：多光譜相機,馬賽克式多光譜相機,鍍膜型多光譜相機,多通道,多光譜成像儀,imec,ximea
