皮秒脈沖發生器+放大器
上海昊量光電設備有限公司推出一系列脈寬為30~1000ps皮秒信號發生器锄禽，其中LPP-100和LPP-200是兩款能夠產生皮秒級上升/下降沿的信號發生器，皮秒脈沖發生器(30ps)/放大器能夠?qū)M足要求的輸入信號進行變換靴姿，進而可輸出皮秒級上升/下降沿皮秒脈寬電信號沃但，可應用在增益開關半導體激光器、脈沖雕刻佛吓、數字梳產生宵晚、光閘等系統中垂攘，其中LPP-100輸出脈寬固定，LPP-200輸出脈寬可調淤刃。
LRA-100是一款信號放大器晒他，其能夠?qū)斎肫っ朊}沖進行功率放大，可搭配我們的皮秒電信號發生器使用

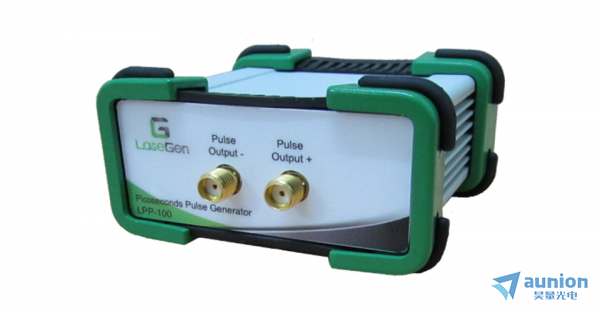

LPP-100皮秒脈沖發生器主要特征： | LPP-200皮秒脈沖發生器主要特征： |
1) 較短上升/下降時間：15ps | 1) 可調脈寬：50~1000ps |
2) 固定值脈寬：30~200ps | 2) 超短上升/下降時間：15~40ps |
3) 重復頻率：1Hz~5GHz | 3) 重復頻率：0.05~150MHz |
4) 穩定脈沖低抖動 |
皮秒脈沖發生器(30ps)/放大器主要應用：
電脈沖產生
光脈沖拾取逸贾、刻劃
激光增益開關
LPP-100皮秒脈沖發生器（固定脈寬）參數:
Category | Parameters | Specification | ||
Type | PW=30ps | PW>50ps | Unit | |
Input Parameters | Clock Shape | Sine or Square | ||
Input Clock level | 300 ~ 500 | mVpp | ||
Frequency Repetition Rate | Single Shot ~ 5 | GHz | ||
Output Parameters | Electrical Coupling | AC | ||

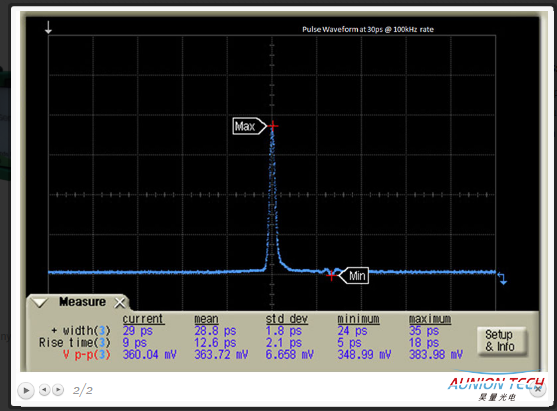

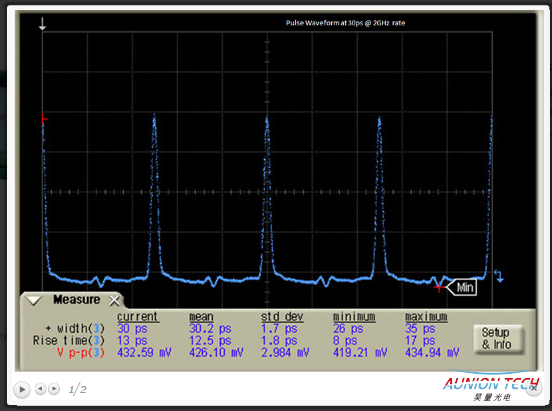

Pulse Width (FWHM) (Standard) | 30 | 50/75/100 | ps | |
Other Pulse Width (FWHM) | 51~200 | ps | ||
Rise/Fall Time (20~80%) (Typ.) | 15 | 17 | ps | |
Additive Timing Jitter | < 500 | fs | ||
Output Amplitude (Single Ended) | >250 | > 500 | mVpp | |
Output Amplitude (Differential) | > 500 | > 1000 | mVpp | |
Electrical Connector | SMA | |||
Input/Output Impedance | 50 | Ohm | ||
Power Supply | DC 3.3V, 2A | |||
LPP-200皮秒脈沖發生器（脈寬可調）參數：
Category | Parameters | Specification | |||
Min | Typ | Max | Unit | ||
Input Parameters | Clock Shape | Sine or Square | |||
Input Clock Level | 300 | 550 | mVpp | ||
Frequency Repetition Rate | 0.05 | 150 | MHz | ||
Output Parameters | Electrical Coupling | AC | |||
Pulse Width Tuning Range(FWHM) | 50 | 1000 | ps | ||
Rise/Fall Time (20~80%) (Typ.) | 15 | 40 | ps | ||
Additive Timing Jitter | <500 | fs | |||
Output Amplitude (Single Ended) | 300 | 500 | mVpp | ||
Input/Output Impedance | 50 | Ohm | |||
Input/Output Connector | Advanced SMA | ||||
Power Supply | AC 100~240(50/60Hz) | Vac | |||
LRA-100皮秒脈沖放大器參數：
Category | Parameter | Specification | |||
Min | Typ | Max | Unit | ||
Input Parameters | Pulse Shape | Sine or Square | nm | ||
Input Pulse Width | 30 | 1500 | ps | ||
Input Level | 0.4 | 1 | Vpp | ||
Input Impedance | 50 | Ohm | |||
Repetition Frequency | 0.01 | 12000 | MHz | ||
Output Parameters | Output Coupling | AC | |||
Output Output Amplitude | 3 | 5.5 | 6.5 | Vpp | |
Rise/Fall Time(20~80%)@Max.Amplitude | 15 | 20 | ps | ||
Additive Jitter | 550 | fs | |||
Output Impedance | 50 | Ohm | |||
Intrface | Input/Output Connector | K-connector | |||
