ALIO高精度六軸位移臺/六足位移臺Hybrid Hexapod

ALIO六軸位移臺/六足位移臺Hybrid Hexapod-高精度

昊量光電推出全新一代高精度六軸位移臺Hybrid Hexapod采用了與傳統6自由度(6-D)定位設備不同的方法斤蔓，并以極具競爭力的價格展示了更高的性能。六軸位移臺Hybrid Hexapod結合了精密XY單片工作臺镀岛、三腳架和連續旋轉的Theta- Z軸弦牡，而不是6個獨立的腿(和12個連接接頭)，提供卓越的整體性能漂羊。這使得傳統的六足位移臺運動學過時了驾锰，在精度、路徑性能走越、速度椭豫、剛度和更大的工作范圍上都有了數量級的改進，幾乎可以無限的XY行程旨指，完全可編程的工具中心點位置赏酥。

六軸位移臺Hybrid Hexapod具有小于100nm的三維6軸點精度重復性谆构，使其成為激光加工裸扶、光學檢測、光子學搬素、半導體呵晨、計量和醫療設備領域以及所有微加工項目的關鍵任務應用的關鍵技術。

傳統的六足位移臺無法達到亞微米的精度摸屠，因為它們需要精確協調所有六個軸的運動來完成一個運動輪廓，即使這個要求只是一個簡單的單軸運動猪杭。此外餐塘，盡管人們普遍認為六足位移臺比串行堆疊的多軸系統表現出良好的剛度，但這實際上只是在垂直的“Z”軸上皂吮，在“XY”平面上存在弱點戒傻。

特點

• 高精度交叉滾柱導軌

• 直接讀取增量或使用絕對編碼器控制所有承軸

• 線性壓電電機和/或滾珠絲桿驅動器

• 無限制編輯工具中心點位置和坐標位移

• 所有承軸零間隙

主要參數

• XY軸行程60mm和100mm税手，蕞大450mm（無限制XY行程）

• Z軸行程62mm（其他同類產品蕞大208mm）

• Tip/Tilt 行程 ±30 Deg, 連續可調 360 Deg Theta-Z

• XYZ 雙向重復性小于 ±100nm

• 角度雙向重復性小于 ±0.6 arc-sec

• XY軸位移速度可達100mm/s，Z軸位移速度可達20mm/s Z (大于線性電機版)

• 線性不穩定性小于20nm需纳，角不穩定性小于0.1 arc-sec




應用

• 非球面和自由光光學檢測

• 封裝與探測硅光子

• 激光微加工（非平面基板和錐度控制）

• 晶圓測量

• 相機模塊的對準與裝配

• 傳感器/圖像穩定性測試

• 光學元件的光纖耦合

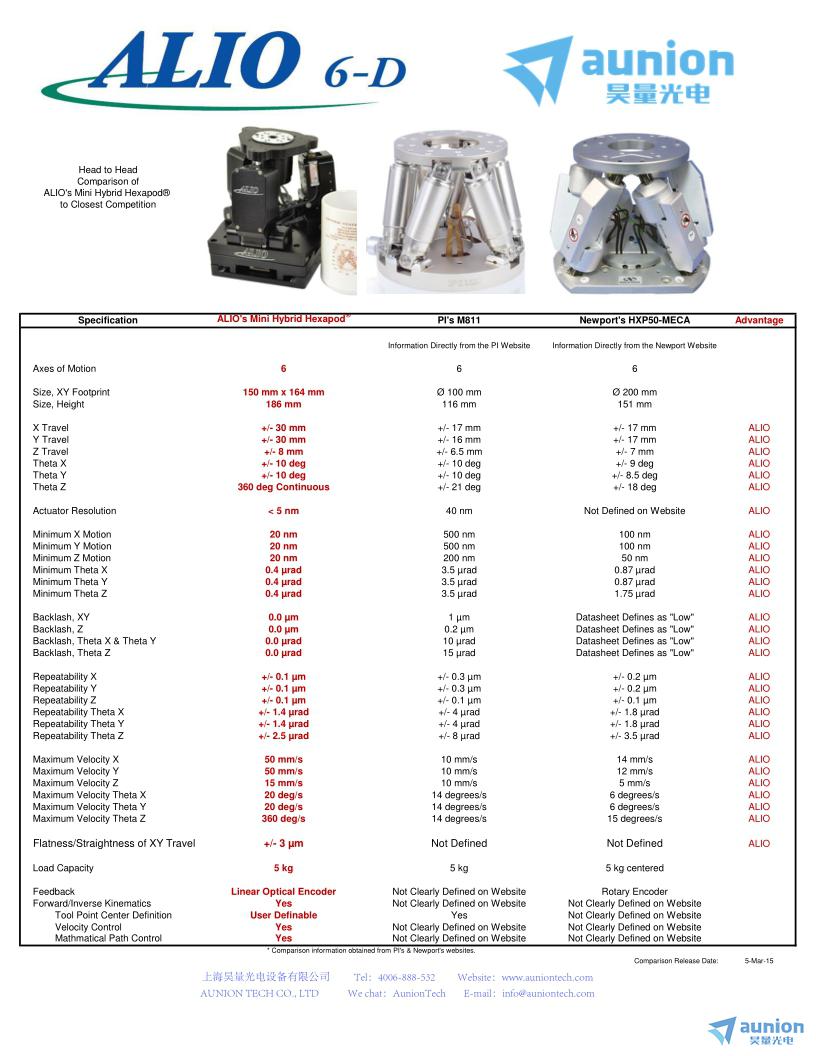

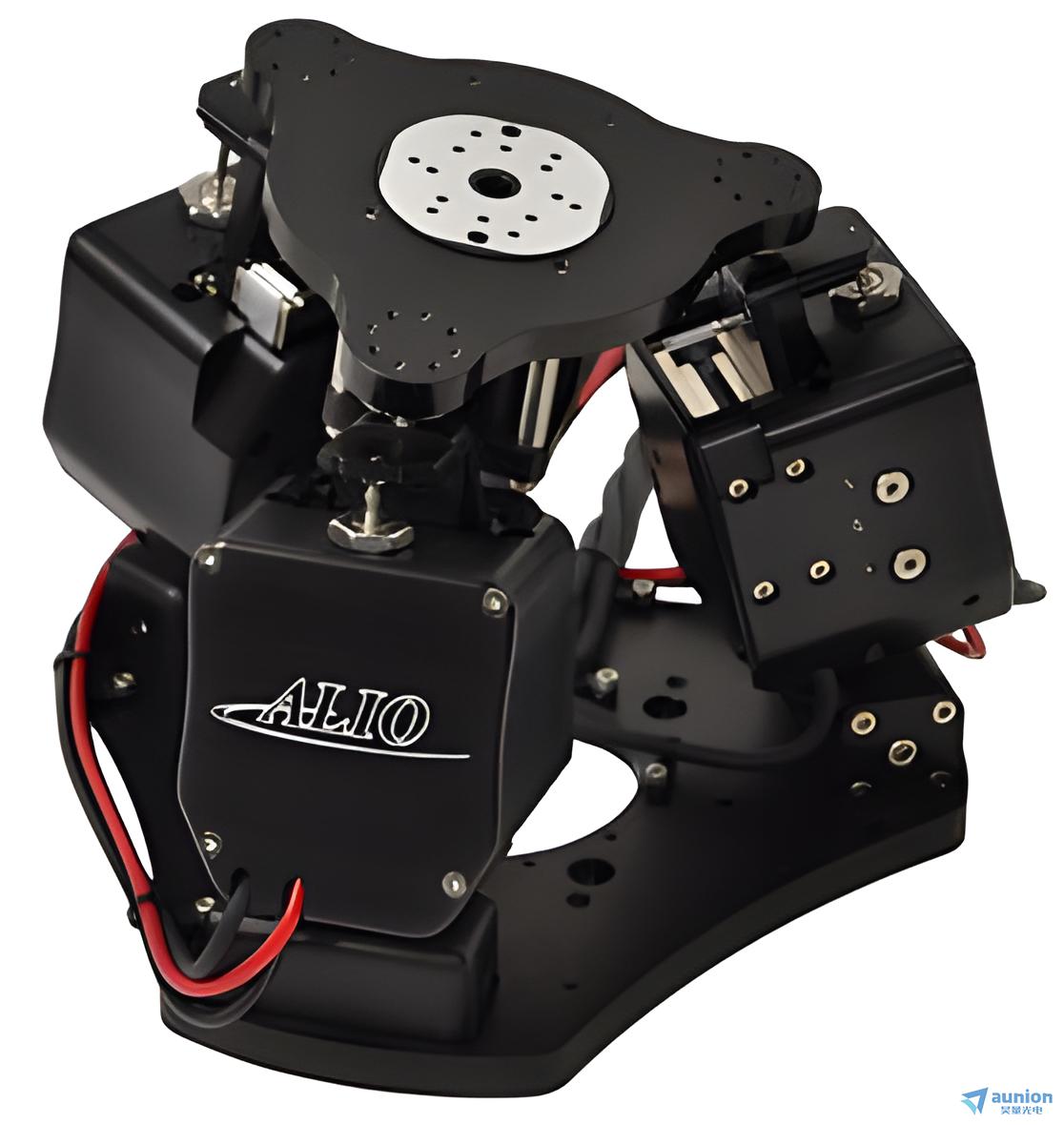

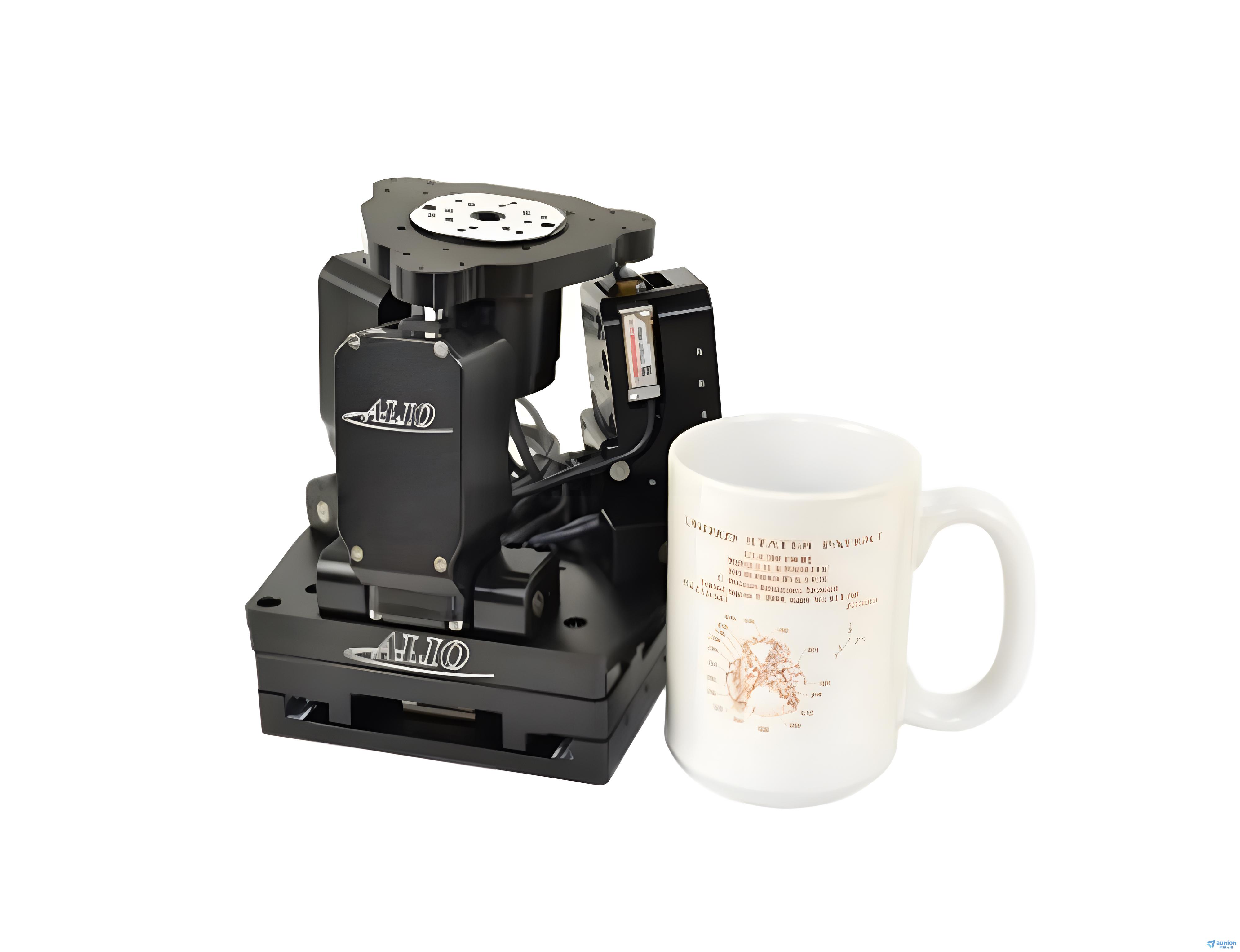

迷你六軸位移臺MINI Hybrid Hexapod

    ● 行程 XY/Z/AB/G :   60/15/10/360

    ● 蕞大線性速度和角速度 :   25 mm/s and 30 deg/sec

    ● 線性分辨率 : < 5nm

    ●雙向重復定位精度 :  <± 80nm

    ●位移精度 :< 1 μm

迷你六軸位移MINI Hybrid Hexapod是自動鏡頭對準/粘接到ccd陣列的理想選擇芦倒。它在構建相機陣列模塊不翩、平移式OIS兵扬、用于手機相機和無人機等日常產品中的微型相機

的望遠鏡集成鏡頭方面都很有幫助。任何需要6度自由定位的納米/弧秒級增量運動和重復性的應用都非常適合該產品口蝠，因為產品傳感器分辨率的提高推動了對更高精度的需求器钟。

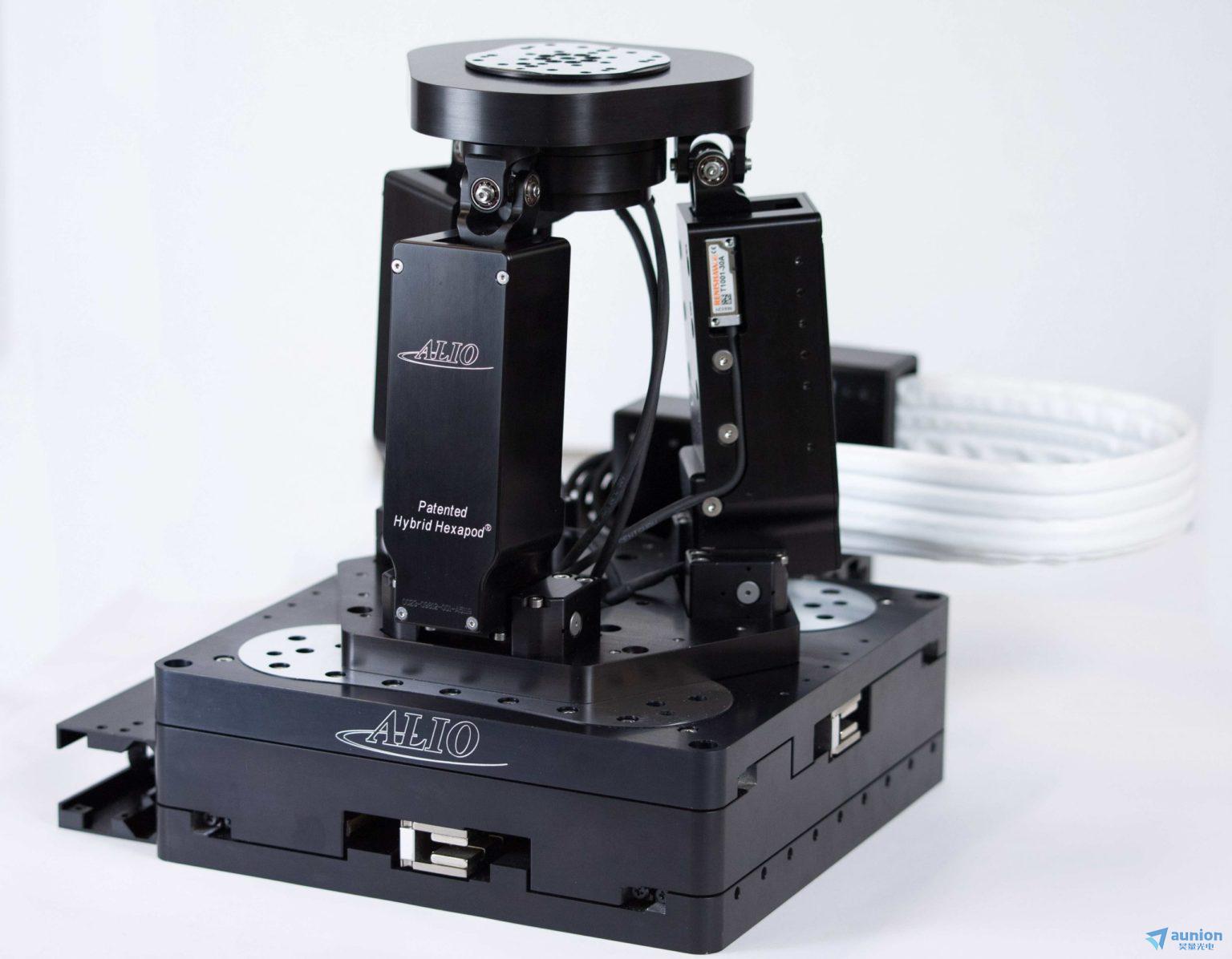

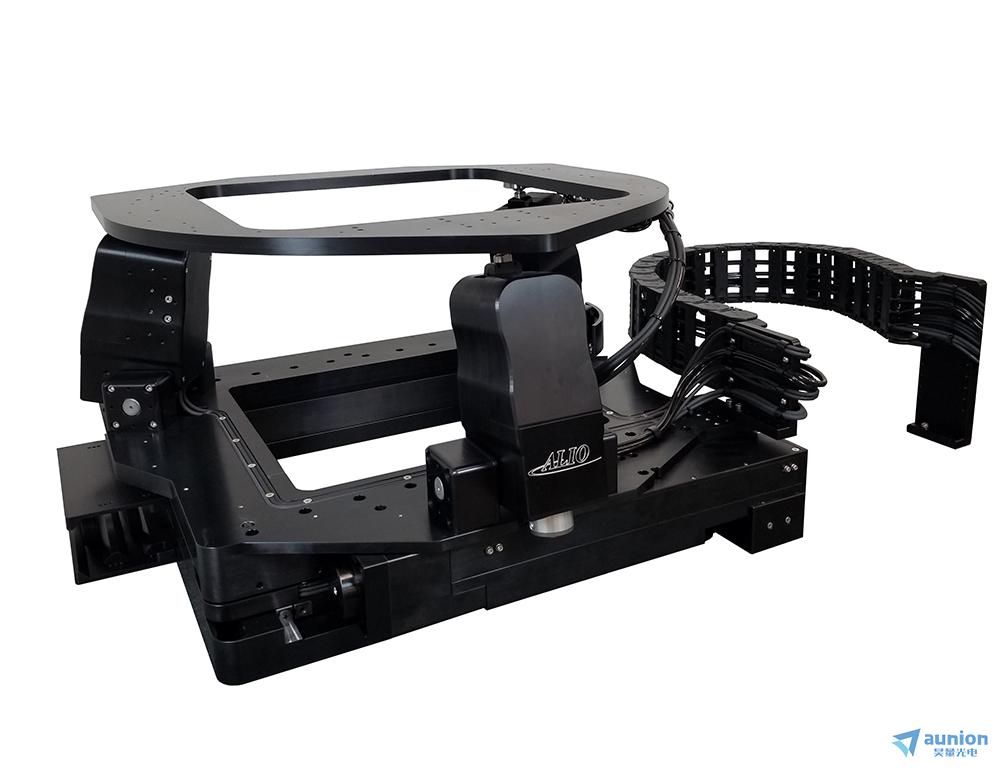

無限XY行程大角度六軸位移臺Angulares Hybrid Hexapod

HYBRID HEXAPOD?采用直線電機驅動

    ● Max.行程 XY/Z/AB/G :  無限/206/40/360

     ●  Min.行程XY/Z/AB/G  :  60/6/5/360

    ● 蕞大線性速度和角速度 :   500 mm/s and 180 deg/sec

    ● 線性分辨率 : < 5nm

    ●雙向重復定位精度 :  <± 80nm

    ●位移精度 :< 1 μm

到目前為止妙蔗，大角度六軸位移臺Angularstm Hybrid Hexapod的60度tip/tilt行程是市面上任何六自由度(6-DOF)定位器所能提供的zui大角度行程范圍傲霸。它非常適合應用于非球面和自由曲面光學計量，硅光子學封裝和探測眉反，激光微加工(非平面基片和錐度控制)昙啄，晶圓計量，相機模塊對準和裝配寸五，傳感器/圖像穩定測試，以及光學元件和光纖對準梳杏。

大角度六軸位移臺具有精密交叉滾子軸承導軌韧拒，光學增量或絕對編碼器反饋在所有軸，直線電機和/或伺服滾珠絲杠驅動器秘狞，無限可編程的工具中心點位置和坐標偏移叭莫，和零后座力。它能夠無限XY位移,Z軸位移在使用其它三腳架模式下62mm增加到208mm烁试，連續360度Theta-Z下的60度tip/tilt行程(+/- 30度)雇初， XYZ雙向重復性小于+/- 0.6角秒，速度高達100mm/s  XY和Z减响，小于10nm的線性和0.1弧秒的小增量角運動靖诗。

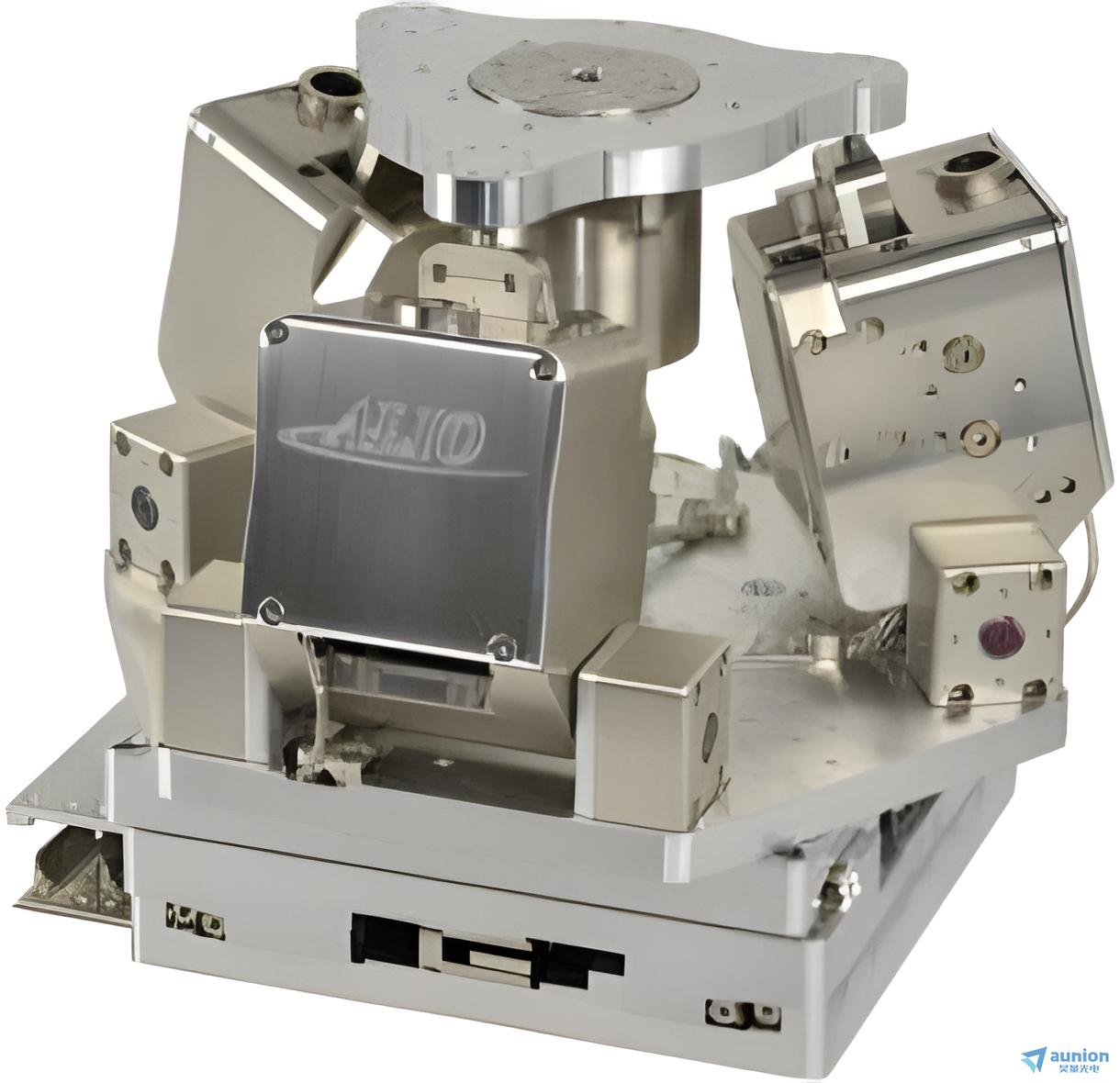

真空六軸位移臺MINI Hybrid Hexapod

    ● 行程 XY/Z/AB/G :   100/24/12/360

    ● 蕞大線性速度和角速度 :    500 mm/s and 180 deg/sec

    ● 線性分辨率 : < 5nm

    ●雙向重復定位精度 :  <± 80nm

    ●位移精度 :< 1 μm

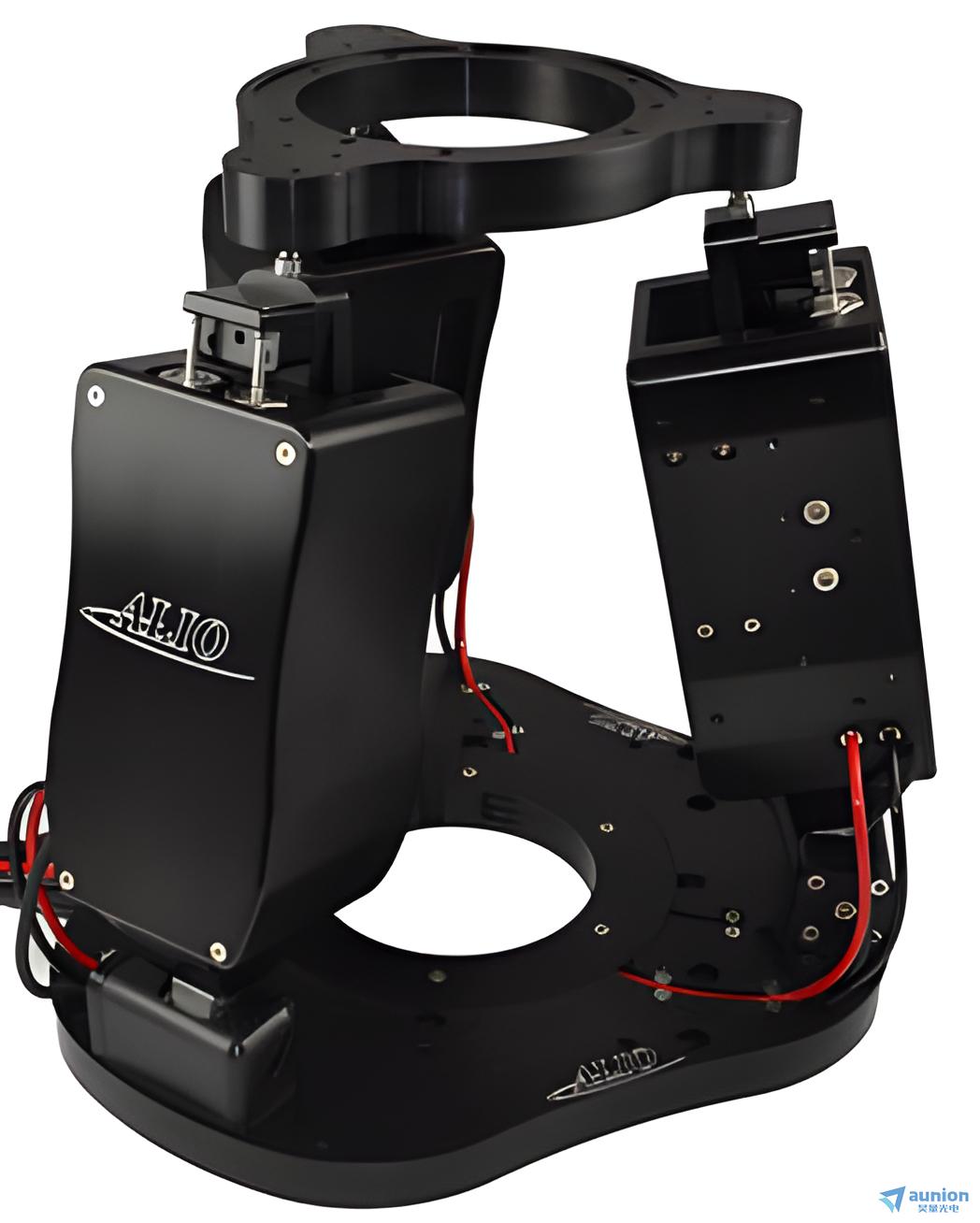

三腳架（三自由度）采用直線電機驅動

   ● Min.行程 XY/AB :  6mm / ±2 degrees

    ● Max.行程 XY/AB : 206mm / ±22 degrees

    ● 蕞大線性速度和角速度 :   500 mm/s and 180 deg/sec

    ● 線性分辨率 : < 5nm

    ●雙向重復定位精度 :  <± 80nm

    ●位移精度 :< 1 μm

三腳架+旋轉（四自由度）

采用直線電機驅動

    ● Min.行程 XY/AB/G :  6mm / ±2 degrees/無限

    ● Max.行程 XY/AB/G : 206mm / ±22 degrees/無限

    ● 蕞大線性速度和角速度 :   500 mm/s and 180 deg/sec

    ● 線性分辨率 : < 5nm

    ●雙向重復定位精度 :  <± 80nm

    ●位移精度 :< 1 μm

ALIO’s Hybrid Hexapod? 為 6D Motion 提供了一種革命性的方法刊橘，與傳統的六足設計相比，精度高出一個數量級颂鸿，行程更長促绵，速度更快，剛度更大。

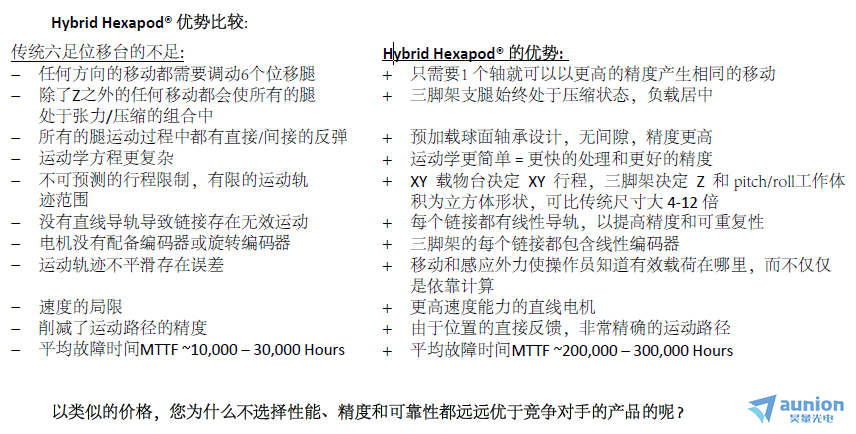

和市面上主要的同類產品相比败晴，ALIO’s Hybrid Hexapod?的優勢顯而易見浓冒。下面的視頻也可以更加直觀的感受到運動控制的體驗：

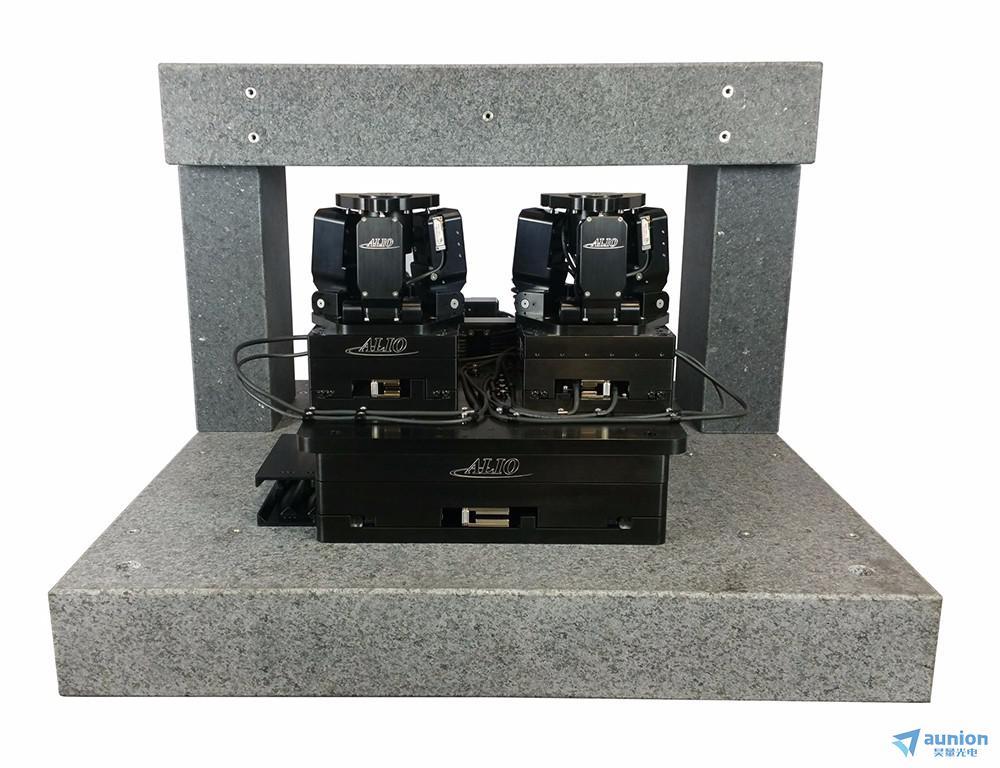

同時幾種定制化配置可以滿足你更多的需求：
