本文介紹在位移臺技術文檔和使用中都會使用的術語碾盟，并解釋其含義。以便于讀者更好的理解相關文章對位移臺的表述技竟。
展示全部
位移臺術語
傳感器分辨率 Sensor resolution
術語傳感器分辨率表示位置傳感器可檢測的最小量。該值是位移臺分辨率的下限搓扯。
傳感器分辨率也稱為傳感器靈敏度检痰。
傳感器精度 Sensor accuracy
位置傳感器的精度表示相對于已校準、可計量溯源的標準的絕對偏差锨推。傳感器精度不一定與傳感器分辨率有關铅歼。
傳感器不準確主要是由傳感器標尺的不完善和傳感器標尺相對于運動軸的對準誤差引起的。
傳感器精度誤差在很大程度上是重復性的换可，可以通過線性校準查找表（LUT）進行補償椎椰。
載物臺分辨率 Stage resolution
載物臺分辨率定義為壓電定位載物臺的最小受控機械位移。由于我們的壓電平臺在大多數情況下都使用超聲波壓電技術與專用驅動器相結合沾鳄，因此術語分辨率始終是指平臺的閉環分辨率慨飘。因此，分辨率受傳感器分辨率译荞、機械影響（摩擦瓤的、可塑性、接觸點非線性...）和位置控制性能的影響磁椒。該值是載物臺重復性的下限。
載物臺分辨率的其他術語表達是最小步長minimal step size或最小增量運動minimal incremental motion (MIM)玫芦。
載物臺重復性 Stage repeatability
重復性定義為在相同條件下將載物臺重復命令到一個特定位置時所獲得的位置范圍浆熔。
單向可重復性（Unidirectional repeatability）：載物臺總是從同一個先前定義的點返回給定點的能力，。這個值特指許多次移動到同一點的偏移量的標準差医增。
雙向可重復性（Bidirectional repeatability）：載物臺從前一個隨機點返回給定點的能力慎皱。這個值特指從隨機方向運動到同一點的許多次移動的偏移量的標準差。
除非另有說明叶骨，否則網站上給出的值均表示雙向可重復性茫多。
載物臺精度 Stage accuracy
載物臺精度與傳感器精度直接相關。由于我們平臺的直接驅動原理以及位置傳感器和安裝表面之間的微小距離產生微小誤差而帶來的忽刽。

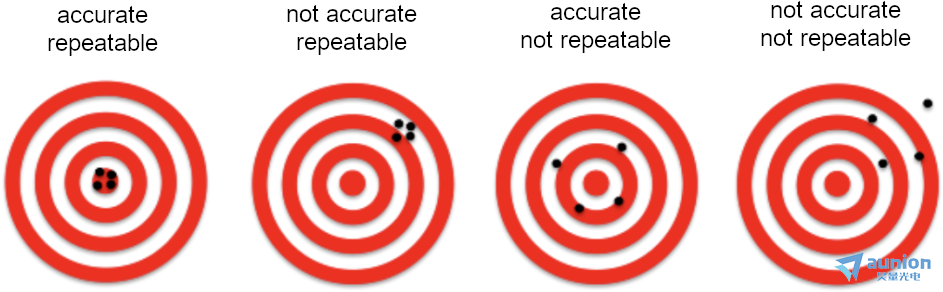

準確度與可重復性 Accuracy vs. repeatability
準確度是載物臺與實際（真實）值的接近程度天揖。可重復性是衡量平臺多次定位到相同目標值的能力跪帝。重要的是要了解準確度和可重復性是定位系統的兩個不同屬性今膊。
在許多應用中，運動系統的可重復性比精度更重要伞剑。系統誤差可以計算和補償斑唬，但重復性是所有補償后達到的極限。
準確性也稱為真實性黎泣∷×酰可重復性的其他術語是再現性（reproducibility ）或最大精度（- slightly confusing - precision）。
旋轉臺的誤差運動 Error motion of a rotation stage
根據 ANSI/ASME B89.3.4 標準抒倚，旋轉臺旋轉軸的誤差運動定義為完美工件表面相對于參考坐標軸的位置變化褐着，作為旋轉角度的函數，工件中心線與旋轉軸重合衡便。
換言之献起，旋轉臺理想狀態具有一個自由度，即圍繞z軸旋轉镣陕。然而谴餐，由于不存在完美的旋轉臺，其余五個自由度中的任何運動都稱為旋轉軸誤差運動呆抑。根據誤差方向岂嗓，可以區分兩個徑向貢獻、一個軸向貢獻和兩個傾斜或擺動貢獻鹊碍。此外厌殉，平臺的誤差運動可以分為同步和異步分量。平臺的誤差運動通常被錯誤地稱為平臺偏斜（stage runout）侈咕。
線性載物臺的誤差運動 Error motion of a linear stage
線性載物臺的誤差運動是不期望的運動公罕，作為載物臺位置的函數，在除運動方向之外的所有五個自由度上耀销。水平面的誤差運動稱為直線度誤差楼眷，垂直面的誤差稱為平面度誤差。不同正交方向上的角誤差運動分量稱為俯仰、滾動和偏航罐柳。
線性載物臺誤差運動的另一個術語是載物臺移動誤差（stage guiding error）或行程誤差（ travel error）掌腰。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息，或直接來電咨詢4006-888-532张吉，我們將竭誠為您服務齿梁。
