高頻激振器

高頻激振器

昊量光電新推出高頻振動校準和測試應用的高頻激振器/模態激振器產品系列消痛，蕞大帶寬可達70kHz，蕞大施力達300N都哭，模塊化的設計秩伞，有效匹配您的特殊測試需求。

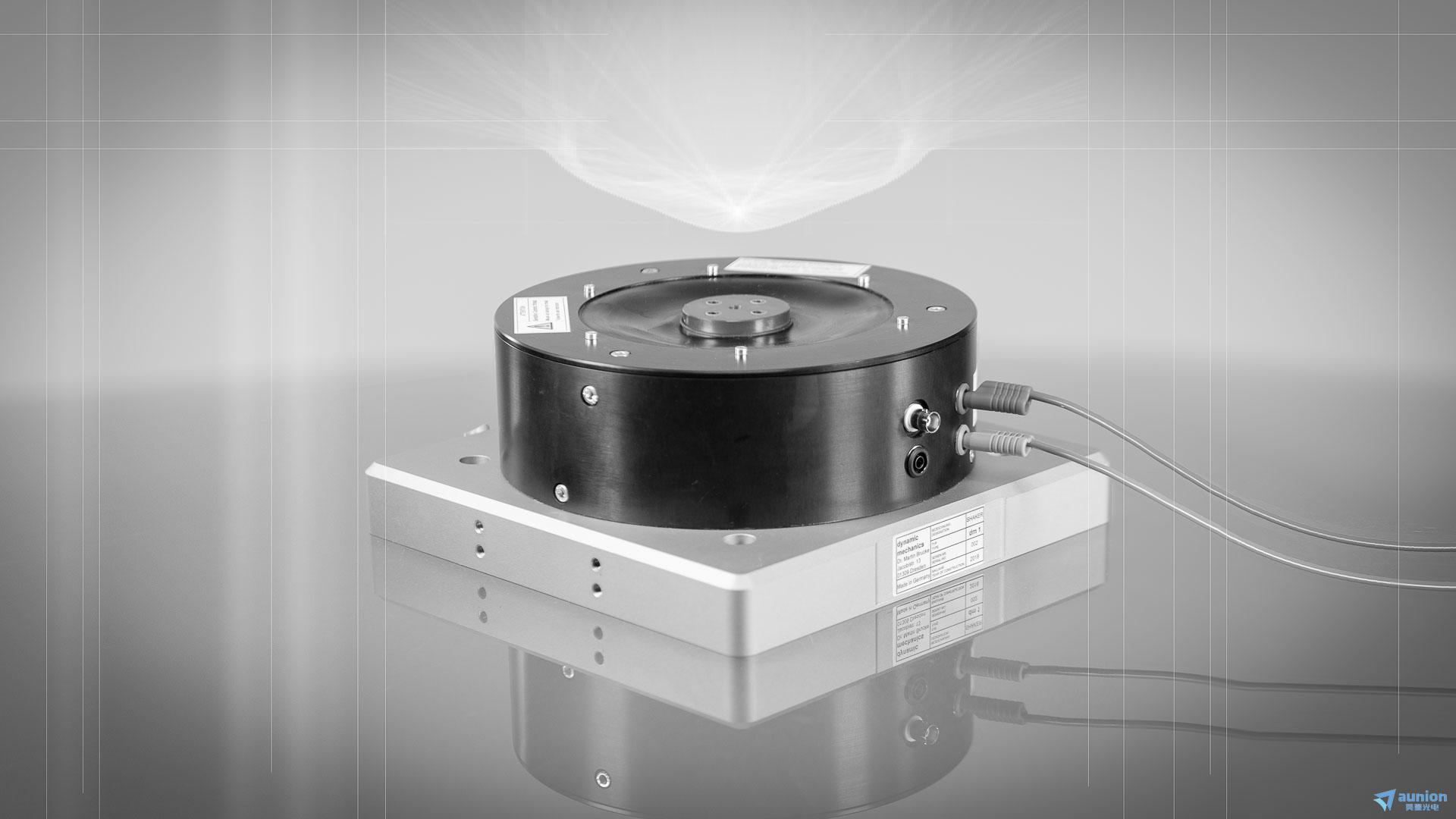

高頻寬帶激振器dm1——專門為高頻振動校準和測試的要求而設計的

由于其獨特的電動驅動技術欺矫，dm1實現了高的力和加速度纱新。特殊設計的膜軸承系統結合了高 級別校準所需的性能和無需壓縮空氣的測試穩健性。用于制作激振器電樞的技術陶瓷具有高達50 kHz的寬頻率范圍和抗磨損的穩健性穆趴。

技術指標：

• 頻率范圍：5Hz - 50kHz脸爱，first軸向共振>50kHz

• 額定力：蕞大70 N / 100 N(連續/間隔)

• 蕞大加速度：280 m/s2pk / 400 m/s2pk(連續/間隔)

• 蕞大可用行程：8毫米(pk-pk)

• 橫向運動：根據ISO 16063 -11 / 21(5 - 10%高達50 kHz)

• 內部參考標準(IEPE, 1 mV/m/s2)，平滑響應>50kHz

• 蕞大有效載荷：350克未妹，蕞大側向負載：30牛

• 雜散磁場：DUT位置5 mT

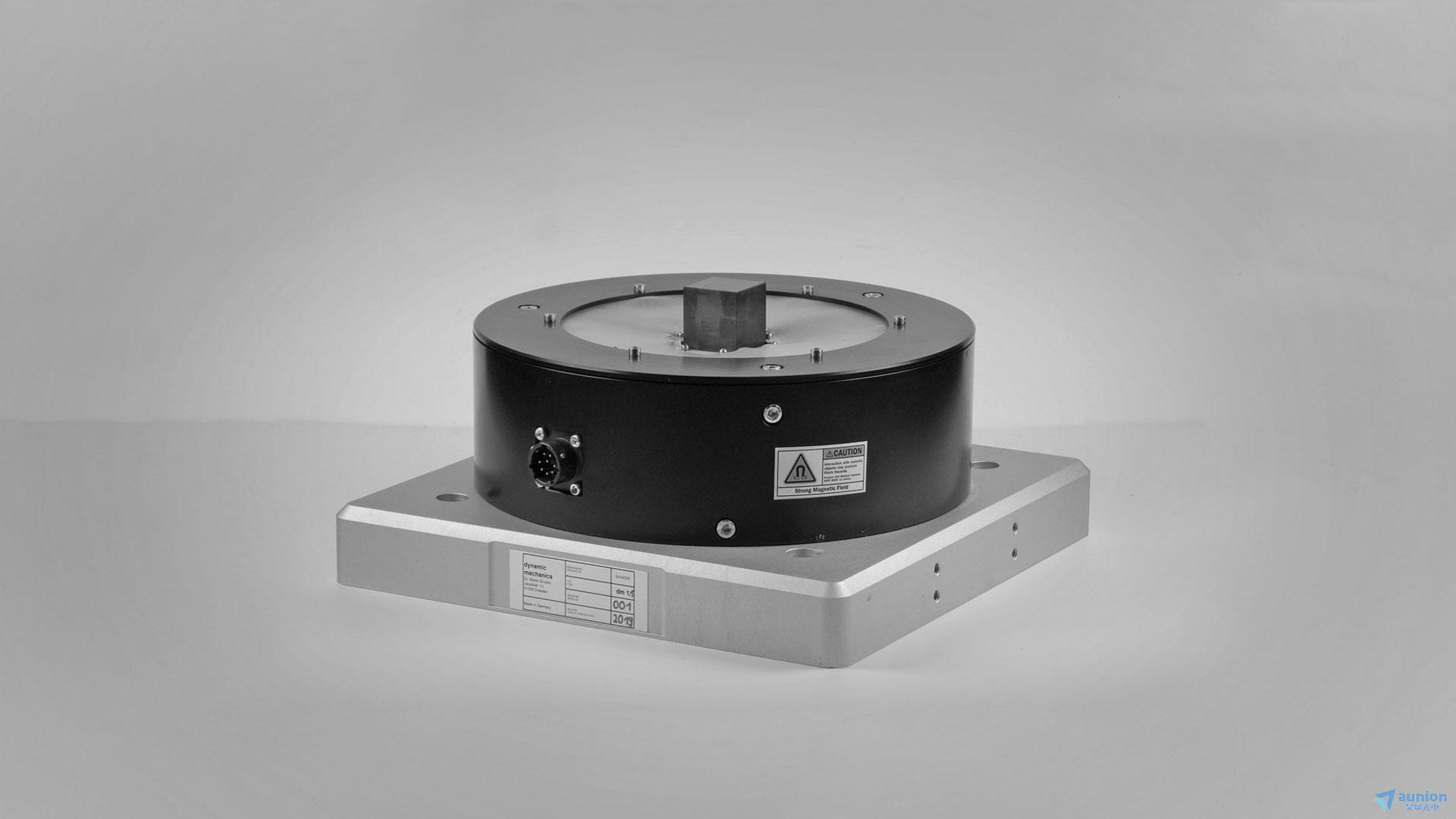

高頻寬帶激振器dm1.1——專門為寬溫度范圍內進行MEMS寬帶振動測試而設計

電樞設計允許平面內和平面外振動激發高達60 kHz簿废。由于選用了特殊的元件，激振器可以在-40℃至120℃(-40℉至248℉)的環境箱中工作络它。特殊設計的膜軸承系統結合了高水平測試所需的性能和穩健性族檬。

技術指標：

• 頻率范圍：5Hz - 60kHz，first軸向共振>62kHz

• 用于DUT安裝的電樞設計：28mm × 28mm × 28mm

• 工作溫度：-40°C至120°C

• 額定力：蕞大75 N / 45 N(制冷/未制冷)

• 蕞大加速度：500 m/s2pk / 300 m/s2pk(連續/間隔)

• 蕞大可用行程：8毫米(pk-pk)

• 橫向運動：5%典型化戳，孤立峰高達10%

• 內部參考標準(IEPE, 1 mV/m/s2)单料，平滑響應5Hz - 60kHz

• 雜散磁場：DUT位置5 mT

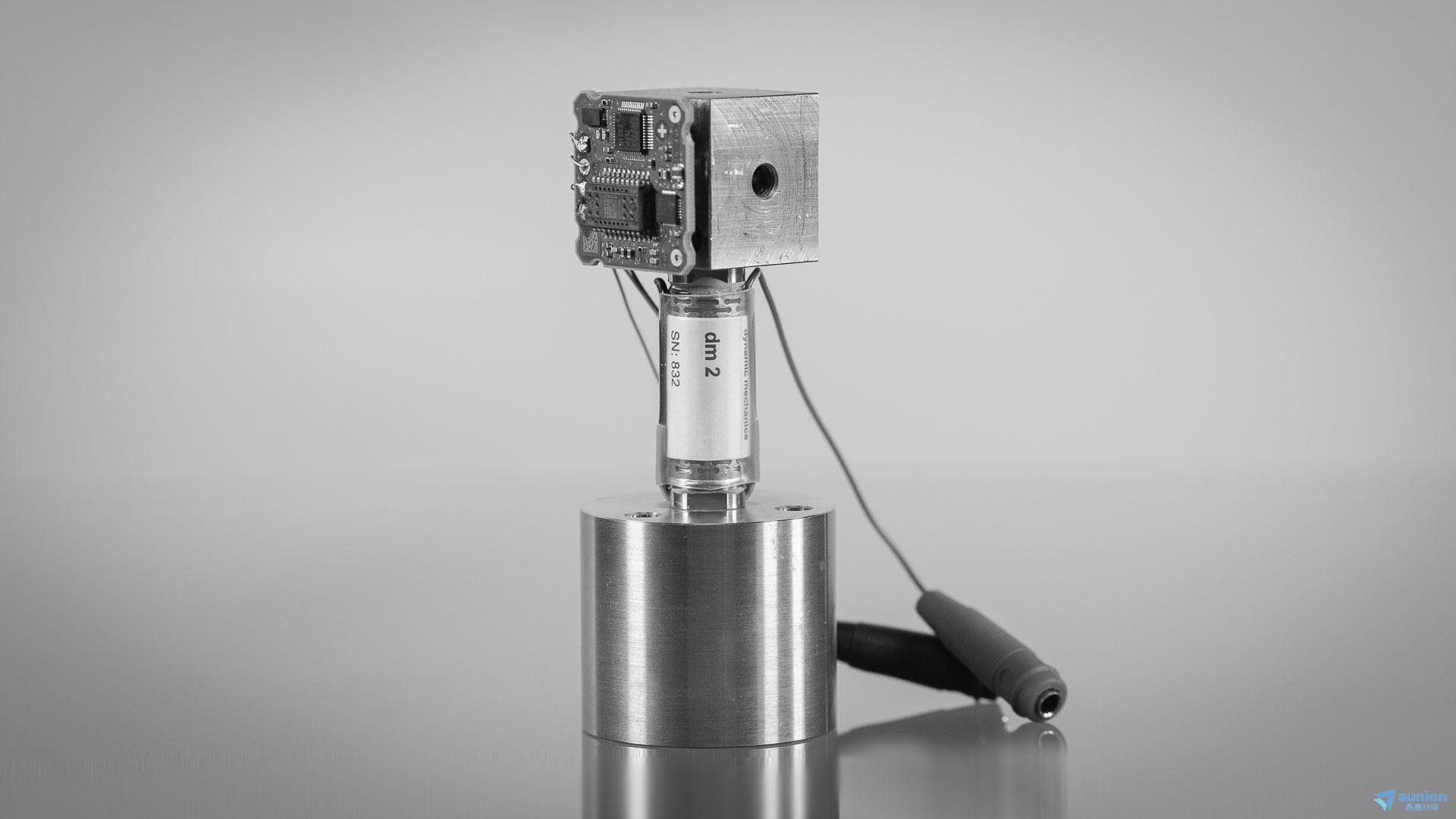

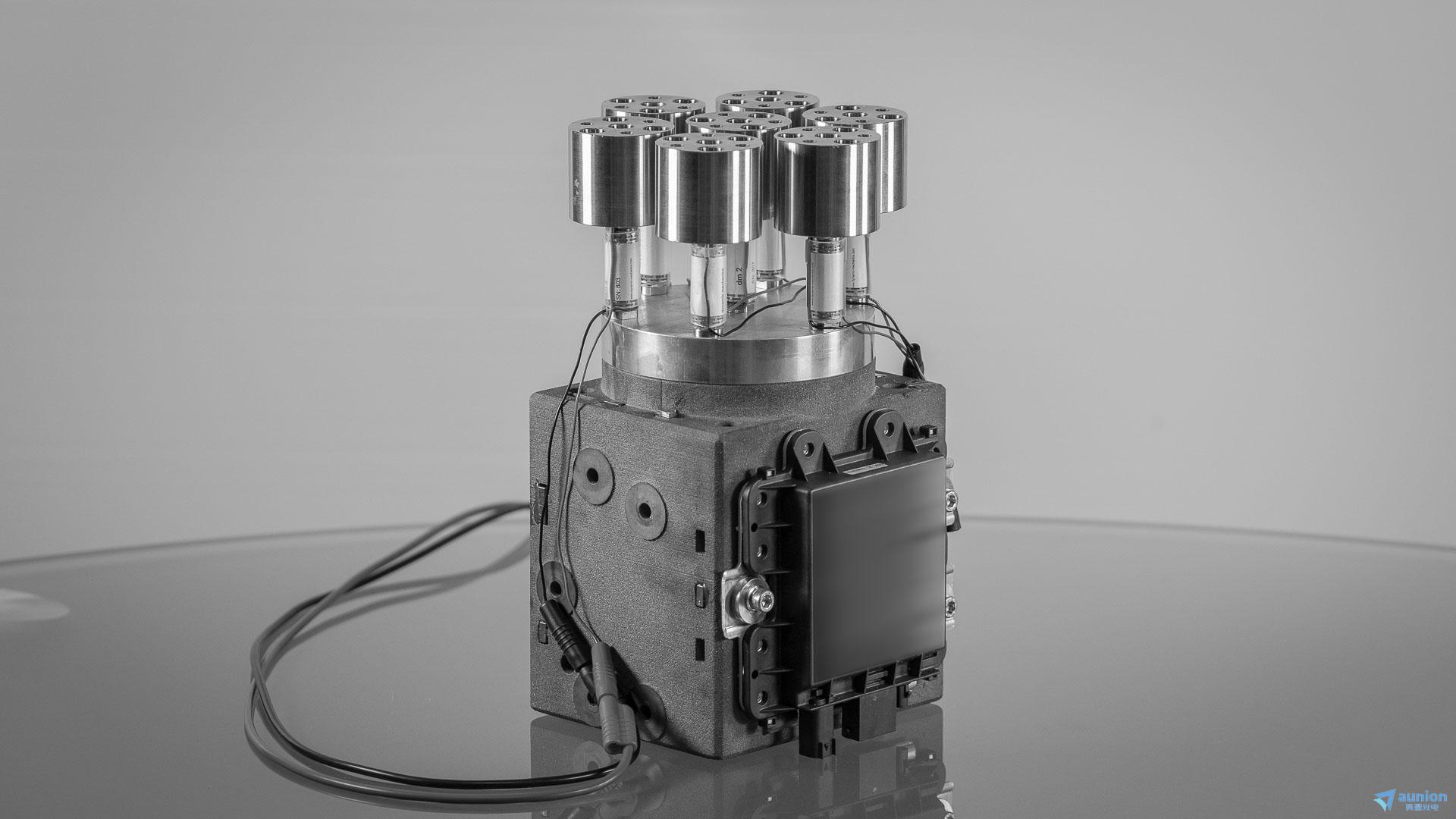

壓電高頻激振器dm2

專門為高頻振動測試而設計的，該激振器利用了壓電效應迂烁。由于獨特的模塊化設計看尼，可以配置不同的勵磁裝置。因此盟步，可以在不同的機械配置(如并聯/串聯)中使用基本勵磁機來調整勵磁機的性能以滿足測試需求藏斩。

技術指標：

蕞大力：100N/ 300N(連續/間斷)

較低的頻率：典型的2 kHz - 8 kHz(取決于反應質量和夾具/ DUT)

高頻:典型的40 kHz(無共振)

電源要求：約12 V pk; 4A pk(100N)

工作溫度：-40°C至120°C

機械接口：M6 × 1螺紋/螺柱

基本執行機構尺寸：45mm × 13mm(長×直徑)

更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
