Moku:Lab集成成示波器械哟、頻譜分析儀疏之、波形發生器、相位表暇咆、數據記錄器锋爪、鎖相放大器丙曙、ID控制器、頻率響應分析儀其骄、數字
濾波器亏镰、任意波形發生器、FIR濾波器?成器和激光鎖頻/穩頻十二個專業儀器于一臺設備拯爽。適?于信號采集索抓、處理分析、控
制系統等應?毯炮。僅需通過軟件操控多儀器間功能切換逼肯，硬件便可以快速重新配置并執?指定的儀器功能。同時我們?cè)诓粩嘣?/span>
強當前儀器功能桃煎，客戶無需增加成本即可獲得更多強大功能及豐富的用戶體驗篮幢。
產品特點
節省工作臺空間、優化實驗環境
可遠程控制为迈，滿足嚴格實驗環境要求
小巧輕便三椿、隨時隨地戶外工作
Moku:Lab鎖相放大器在微弱信號檢測的應用
隨著對準確度和精度越來越高的要求，微弱信號檢測技術已經在很多領域變得至關重要葫辐，特別是在雷達搜锰、聲納、通信耿战、工業
測量纽乱、機械系統的故障分析等領域。一些具體的例子包括材料分析中熒光強度的測量昆箕，天文學中衛星信號的接收，以及地震
學中地震波形和波速的測量租冠。然而鹏倘，檢測微弱信號是相當具有挑戰性的，因?yàn)樗ǔＱ蜎]在來自系統本身或來自外部環境的
噪聲中顽爹。在本文中纤泵，將探討如何運用Moku鎖相放大器從大量背景噪聲中恢復弱小信號。
鎖相放大器通常用于提取非常小的振蕩信號镜粤，提取出目標信號并濾除系統中的大部分不需要的噪聲捏题。

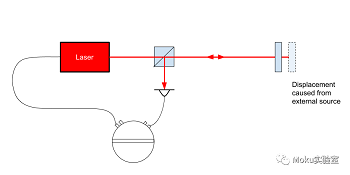

以下通過簡單的位移測量演示鎖相放大器如何有效應用于弱信號檢測，實驗設置如圖1所示肉渴。激光信號經過調幅后
（以10MHz作為調制頻率）被物體反射并被光電探測器探測到公荧。物體位移的變化可以通過測量調幅信號的相位來確定。
Moku：Lab同時用于生成調制信號（輸出2）和測量光電探測器上檢測到的信號（輸入1）同规。
本次實驗將使用鎖相放大器來處理信號循狰，并通過測量從物體反射的調幅信號的相位窟社，進而可以確定其位移。通過兩個實驗來
展示鎖相放大器的性能绪钥，一個檢測強信號灿里，另一個檢測弱信號。
強信號測量
首先需要確定從這樣的系統中測量什么樣的信號程腹，因此可以使用高反射率物體建立一個系統匣吊，以至于獲得信號類型。在這樣
思路驅使下寸潦，使用鏡子作為反射物體色鸳。
為了模擬運動物體，將鏡子安裝在機械平臺上甸祭，使其與激光器的距離以2Hz的頻率正弦移動并且位移為1cm缕碎。
光從鏡子反射并在光電探測器上檢測到。
為了獲取強信號產生的強度（以及跟弱信號進行對比）池户，可以首先在Moku：示波器上觀察10 MHz調制信號咏雌。

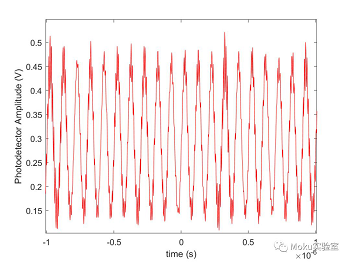

圖2 在Moku示波器上測量的強10 MHz信號
圖2顯示了從光電探測器接收到的強烈、易觀測的信號校焦。由于信號強且可觀察赊抖，因此可以直接簡單地測量該信號的相
位，并推斷出鏡子的位移變化寨典。以上過程我們也可以通過使用鎖相放大器來直接提取相位實現氛雪。

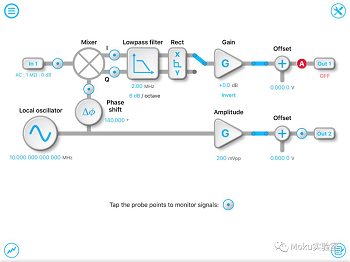

圖3為測量強信號Moku鎖相放大器設置
圖3顯示了Moku鎖相放大器的設置。在這種情況下耸成，調制信號取自內部本機振蕩器报亩。然后，本機振蕩器將用于解調輸入信號
以獲得輸出1上的相位信號井氢。

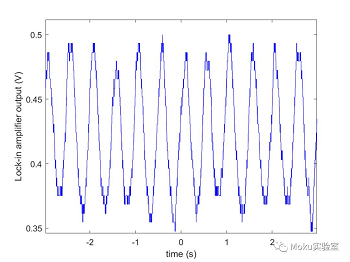

圖4 Moku鎖相放大器測量的相位信號
圖4顯示了使用鎖相放大器直接測量到的相位變化弦追。正如預期的那樣，相位呈現大約2 Hz頻率的正弦變化（用于驅動鏡子的
信號）花竞，由此可以看出系統對鏡子位移的敏感性劲件。
弱信號測量
在大多數情況下，物體反射如此大量光線非常罕見约急。更常見的情況是零远，光將會在物體上朝許多方向上發生常見的漫反射，導
致在光電探測器處接收的光很弱厌蔽。在這些弱信號系統中牵辣，信號的檢測不那么明顯，需要使用更精確的信號處理技術奴饮。
為了證明這一點服猪，再次設置實驗來檢測物體位移的變化供填。然而，這一次罢猪，使用擴散紙近她。與鏡子不同，從紙張反射的光在朝多
方向散射膳帕，因而在光電探測器上檢測到的微弱光被系統的電子噪聲覆蓋粘捎。該紙?jiān)俅我?Hz的正弦驅動，并作為模擬信號危彩。

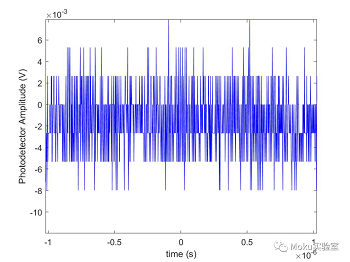

圖5 Moku示波器測量的10 MHz弱信號
調整到Moku：示波器來查看光電探測器檢測到的10 MHz調制信號攒磨。圖5顯示了從光電探測器接收的漫反射信號。與鏡子的
強反射不同汤徽，示波器上檢測到的信號與噪聲無法區分娩缰。
但是，信號仍然存在谒府，可以使用鎖相放大器進行提取拼坎。首先，需要調整輸入端增益完疫。在這種情況下泰鸡，在前端選擇+48dB的數
字增益。該增益利用數字信號處理的方法增加了信號的強度壳鹤。在此階段盛龄，信號和噪聲都增加，導致沒有SNR（信噪比）變化芳誓。

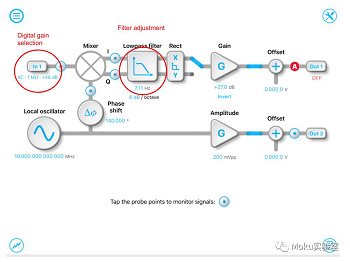

圖6 為測量弱信號Moku鎖相放大器設置
現在該信號已經被調整到了鎖相放大器的動態范圍內余舶，從而我們可以進一步消除噪聲。這個可以通過調整鎖相放大器中的低
通濾波器參數來完成锹淌。在這種情況下欧芽，將濾波器調整為7 Hz - 剛好高于2Hz注入信號。這將從測量中消除盡可能多的噪聲葛圃。
圖6顯示了Moku鎖相放大器參數的設置。結果如圖7所示憎妙。

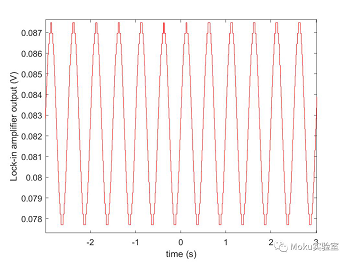

圖7 Moku鎖相放大器測量的相位信號
可以看出库正，該信號可以在測量中被清楚地觀察到。對于測量中仍然存在的一些噪聲厘唾，并且可以通過降低低通濾波器截止頻率來
進一步優化褥符，從而消除更多噪聲「Ю總之喷楣，該實驗表明通過調整Moku鎖相放大器的一些關鍵參數趟大，能夠檢測出擴散物體的位移。
Moku:Lab 鎖相放大器技術參數概要
Moku:Lab數字鎖相放大器支持雙相解調(XY/R?)頻率范圍DC-200MHz铣焊，動態儲備高達100 dB逊朽。同時集成來雙通道示波器和數
據記錄器，可以高達500 MSa/s采樣率實時觀測信號曲伊，并可以高達1MSa/s速率記錄數據叽讳。
主要特點
·雙相解調
·內置PID控制器
·優于80 dB動態儲備
·直觀的數字信號處理示意框圖
·內置探測點用于信號監測和數據記錄
·可切換矩形（X/Y）或極坐標（R/θ）
·支持內部和外部解調模式，包括PLL(鎖相環)
典型參數
·解調頻率范圍：1mHz到200MHz
·頻率分辨率：3.55μHz
·相移精度：0.001°
·輸入增益：-20dB/0dB/+24dB/+48dB
·輸入阻抗：50Ω/1MΩ
·可調時間常數：40ns到0.6s
·濾波器滾降斜率：6dB/12dB倍頻程
·輸出增益范圍：±80dB
·本機振蕩器輸出頻率高達200MHz坟募，可調振幅
·超快數據采集：快照模式高達500MS/s岛蚤，連續采集高達1MS/s
應用案列
? 太赫茲時域光譜、時域熱反射測量（TDTR)
? 氣體諧波測量實驗
? 激光器穩頻/鎖頻實驗
? 原子物理實驗
? 飛秒脈沖受激拉曼損耗顯微成像
? 微弱信號測量
? 光聲粘彈性成像測量
? 光聲光譜測量
? 光電實驗信號的分析和測量
? 電子工程類實驗
? 邁克爾遜干涉實驗
? RC懈糯、RL電路實驗
? 對有用信號與噪聲信號分離的數字濾波器實驗
? 光速的測量
? 系統輸出信號的相位差測量以及幅值涤妒、頻率的同時測量
