高速像增強器HiCATT
高速像增強相機附件(HiCATT)是專為高速相機配合使用而設計的像增強器。高速像增強器HiCATT可使低光照水平的圖像放大至高達10000倍的水平谤民，從而提高附帶的高速相機的靈敏度堰酿，實現高速，低光成像张足。高速像增強器HiCATT的技術擴展了高速相機的動態范圍触创。在弱光下，即使是單個光子也能被探測到为牍。而在高光水平下哼绑，高速像增強器HiCATT可以通過很短的曝光(低至3 ns)來防止過度曝光岩馍。這些短曝光可產生快速移動物體的清晰圖像。
高速像增強器HiCATT的混合型圖像增強器由2級組成抖韩，直徑可為25毫米或18毫米蛀恩。首階段是第II代或第III代近距離聚焦MCP增強器，提供非常高的可調節增益茂浮。次階段是一個接近聚焦的Gen1增強器双谆，可產生高幀率成像所需的超高輸出亮度。在其門控模式下席揽，首階段可作為快速光電快門顽馋，有效曝光時間可低至納秒量級。增強器可以在高達2.5 MHz的重復頻率下工作幌羞。
一系列不同的增強控制單元具備了從模擬增益控制到全數字控制的功能寸谜，包括內部觸發發生器和可編程門序列∈翳耄基于廣泛的第II代和第III代圖像增強器熊痴，HiCATT可為您的實驗應用提供高達單光子級別的高靈敏度和光譜帶寬。
不同型號可供選擇（光譜靈敏度地啰，熒光粉愁拭，空間分辨率，增益亏吝，線性度岭埠，門寬和門控頻率范圍）。標準上蔚鸥，HiCATT的一級圖像增強器配備了一個MCP惜论。雙MCP圖像增強器可基于客戶需求來提供。
高速像增強器HiCATT產品特點：
一百萬fps高速成像——HiCATT將您的高速相機升級到下一個性能水平止喷。它能提高入射光的強度馆类，速度可達1,000,000 fps
3ns超短曝光——門控圖像增強器使曝光時間降低到3ns。在如此短的曝光時間弹谁，運動模糊完全消除乾巧，以確保清晰的圖像。
50% 量子效率——您可以從各種各樣的高靈敏度圖像增強器中選擇预愤，以匹配您的應用所需
兼容性強——靈活和高效的鏡頭耦合沟于，適用于所有主流品牌的高速相機(高達300000 fps)
高分辨率圖像增強器——第II代和第III代圖像增強器在紫外線、可見光或近紅外波段提供很高的分辨率和靈敏度
高門控重復率——高達300KHz / 2.5 MHz 突發
緊湊的設計——易于適配您的成像或光譜設置
高速像增強器HiCATT基本工作原理：

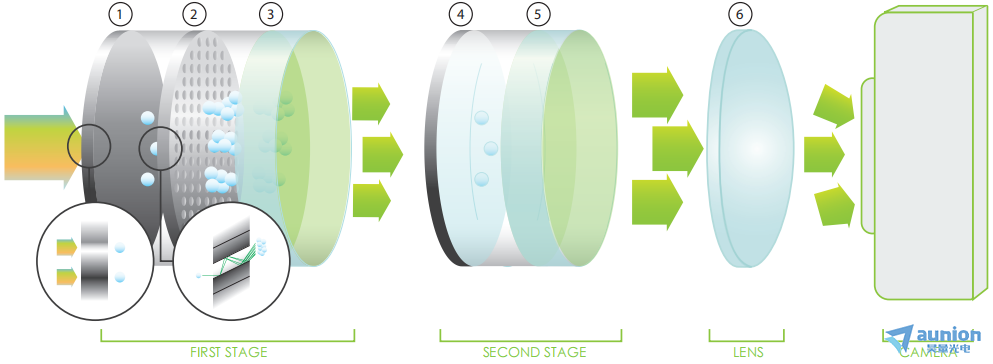

光子首先在光電陰極(1)上被轉換成電子植康。它們?cè)陔妶?chǎng)的作用下加速移動向微通道板(MCP, 2)旷太，并擊中通道側壁。根據微通道兩端的電壓，由二次電子發射產生更多個電子供璧。這些電子云被加速到達陽極熒光屏(3)存崖，在這里電子又重新轉換成為光子。這些光子由光纖面板(3)引導至二階段(稱為助推器)的輸入窗口睡毒。光子再次被光電陰極轉換為電子(4)并加速至陽極屏(5)来惧，此處的圖像就出現了。后經中繼透鏡(6)將圖像從像增強器的末端傳送并成像至安裝的相機上吕嘀。
高速像增強器HiCATT參數：
Min. gate width (FWHM) Min選通寬度（FWHM） | HiCATT G 40n: 40ns HiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III | |
Max. repetition frequency Max 重復頻率 | HiCATT G 40n: 100 kHz HiCATT G 2n: 300 kHz, 2.5 MHz in burst mode | |
First stage image intensifier 一階圖像增強器 | Proximity-focused Gen II or Gen III (filmless) | |
Second stage image intensifier 二階圖像增強器 | Proximity-focused Gen I | |
Input window 輸入窗口 | S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass | |
Sensitivity and spectral range 靈敏度和光譜范圍 | See graph on page 3 (top-left) | |
Photon gain (max)Equivalent 光子增益等效 | S20: 40000, S25: 30000, GaAs: 30000, GaAsP: 50000 | |
Equivalent Background Input 背景輸入 | S20: 0.006, S25: 0.008, GaAs: 0.024, GaAsP: 0.006 photo e- /px/s | |
Phosphor 熒光體 | P46 (P20, P24, P43 on request) | |
Input lens mount 輸入鏡頭座 | F-mount (C-mount on request) | |
Output lens mount 輸出鏡頭座 | F-mount (C-mount on request) | |
Available relay lenses 可用的中繼鏡頭 | 1:1, 2:1, 3:1 | |
Typical resolution on output (lp/mm) 輸出典型分辨率 | 1:1 relay lens S20: 33, S25: 31, GaAs: 28, GaAsP: 26 2:1 relay lens S20: 66, S25: 62, GaAs: 56, GaAsP: 52 3:1 relay lens S20: 99, S25: 93, GaAs: 84, GaAsP: 78 | |
HiCATT 18 | HiCATT 25 | |
Effective area 有效面積 | Gen II: ? 17.5 mm, Gen III: 13.5x10 mm | Gen II: ? 24.5 mm, Gen III: 16x16 mm |
Input diameter 輸入直徑 | 18 mm | 25 mm |
Input window thickness 輸入窗口厚度 | 5.5 mm | 6.0 mm |

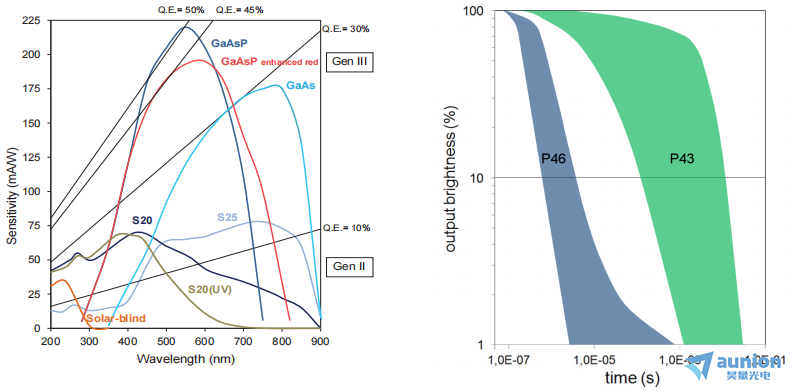

光譜響應及熒光衰減時間：
Phosphor | Efficiency | Decay time to 10% | Decay time to 1% |
P43 (optional) | 20 photons/e-/kV | 1.5 ms | 3 ms |
P46 (standard) | 6 photons/e-/kV | 500 ns | 2000 ns |

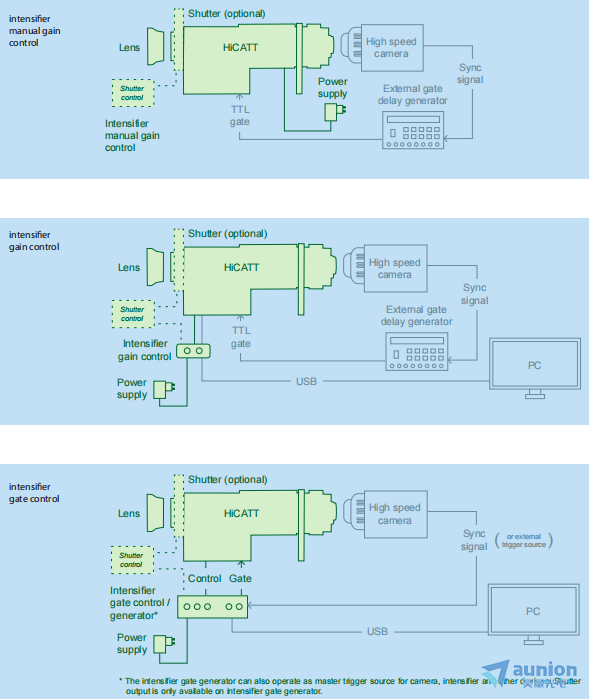

高速像增強器HiCATT配置：
高速像增強器HiCATT應用：
燃燒研究
各地的研究人員都在他們的燃燒研究中使用高速像增強器HiCATT违寞，包括OH*激光誘導熒光(LIF)和化學發光。為了避免運動模糊和看到詳細的結構偶房，需要非常短的曝光時間趁曼。這降低了每次曝光過程中檢測到的光強度。HiCATT增強了光線強度棕洋，以確保在高幀率下獲得清晰的圖像挡闰。
左邊的圖片顯示了三段藍色氣體火焰。
圖A是一個有規律的記錄掰盘，顯示了藍色氣體火焰的一般形狀摄悯。但由于曝光時間過長，細節丟失了愧捕。
圖像B是用高速相機(1000幀每秒奢驯，1毫秒曝光時間)記錄的，以減少運動模糊次绘。圖像是暗淡和模糊的瘪阁，但它比圖像A顯示較少的運動模糊。
圖C顯示的是在15微秒的曝光下邮偎，2000 fps下火焰的樣子管跺。高速像增強器HiCATT消除了運動模糊，同時增強了入射光的強度禾进，保留了更多圖像細節豁跑。
高速像增強器HiCATT其它應用
汽車工業的超慢動作燃燒研究，等離子體物理研究中的時間分辨成像泻云，顯微鏡中的動態現象艇拍，激光誘導熒光(LIF)，微流體研究中流體的時間分辨成像宠纯，光漂白后熒光恢復(FRAP)淑倾，許多其他工業或科學領域的微光高速成像應用
蕞新用戶論文：
1. Mach 4 Flow Velocimetry with 100-kHz PLEET and PIV in AEDC/AFRL Tunnel D
https://arc.aiaa.org/doi/pdf/10.2514/6.2022-0425
2. Simultaneous OH, CH2O and flow field imaging of near blowoff dynamics
https://arc.aiaa.org/doi/abs/10.2514/6.2022-2348
3. Meteorite Ablation and High-Speed Emission Spectra in Plasma Wind Tunnel
https://arc.aiaa.org/doi/abs/10.2514/6.2022-0265
4. ultraviolet laser Absorption Imaging of High-Speed Flows in a Shock Tube
https://arc.aiaa.org/doi/abs/10.2514/6.2022-0558
5. Megahertz-rate femtosecond laser Activation and Sensing of Hydroxyl for Velocimetry in a Rotating Detonation Combustor Exhaust
https://arc.aiaa.org/doi/abs/10.2514/6.2022-2372
