QUBIG諧振型電光相位調制器

諧振型電光相位調制器

一缀拭，諧振型電光調制器簡介

諧振型電光調制器（R-EOM）依托山西大學量子光學與光量子器件重點實驗室科研技術進行成果轉化。在抑制相位調制中剩余振幅調制技術基礎上填帽，自主研發了諧振型電光相位調制器蛛淋，可以有效降低半波電壓、提高調制深度以及抑制相位調制中剩余振幅調制盲赊，提高系統鎖定穩定性等（該研究成果被德國Qubig公司在其官網上引用）铣鹏。該調制器廣泛應用于量子信息、激光物理哀蘑、冷原子物理诚卸、原子鐘葵第、時頻傳輸?shù)阮I(lǐng)域。

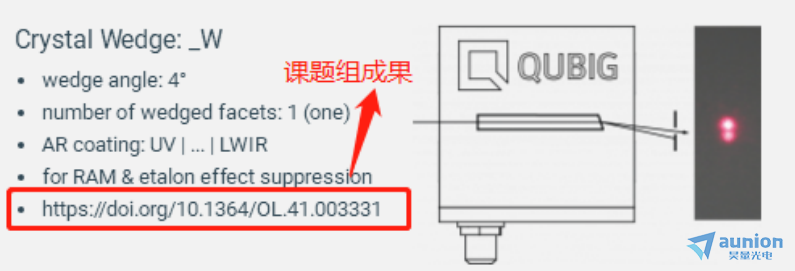

 圖1 德國Qubig公司官網引用山西大學研究成果

  二合溺， 諧振型低剩余振幅調制電光相位調制器性能參數

                                                1)室溫24.5℃下測試數據

三卒密，諧振型電光相位調制器典型外觀尺寸

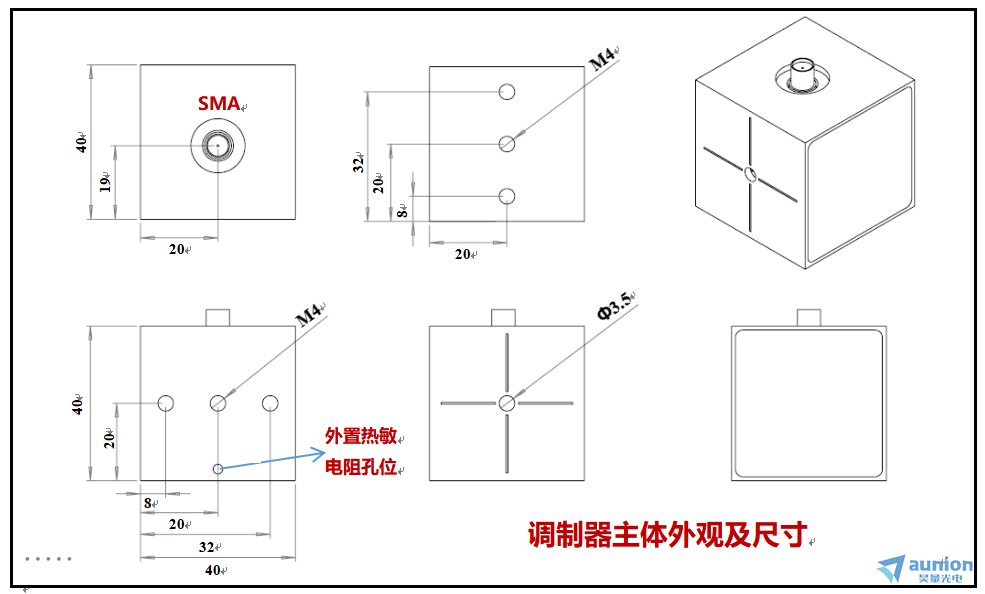

圖2 典型外觀尺寸

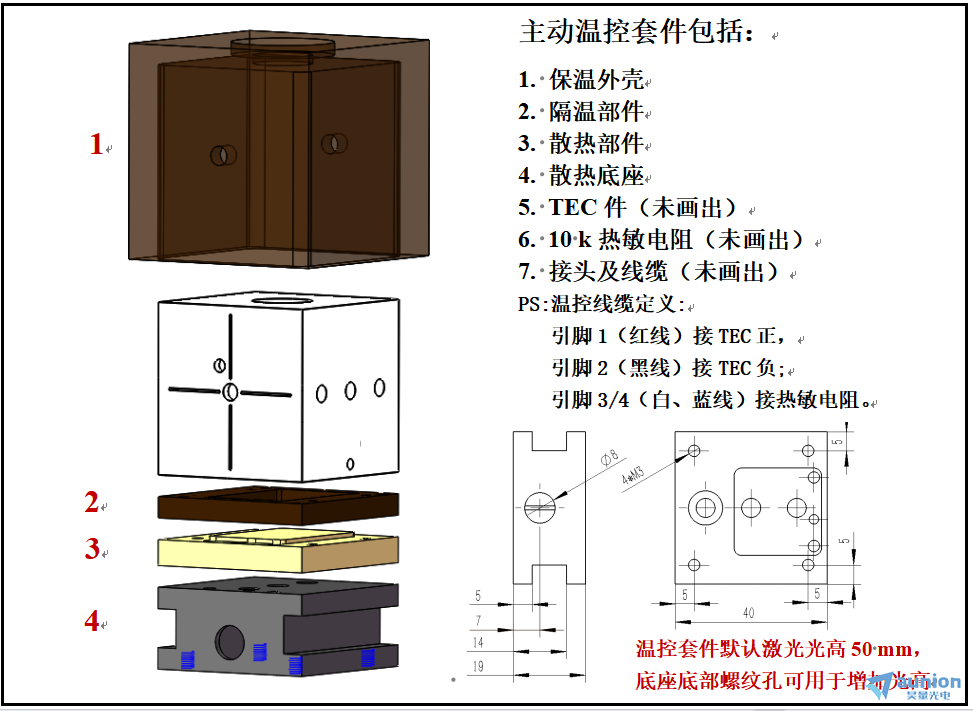

備注：上圖為典型外觀尺寸，可定制外觀尺寸棠赛、螺紋大小哮奇、位置及溫控套件，溫控套件需另配睛约。

四鼎俘，測試方法及結果：zz1 諧振頻率測量方法及典型結果

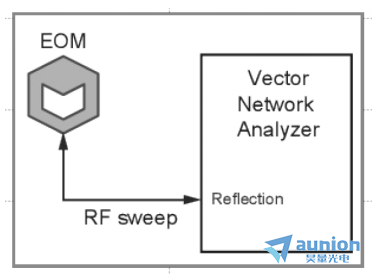

R-EOM諧振性能測試裝置圖如圖3所示。將R-EOM的輸入端接入網絡阻抗分析儀辩涝，測量R-EOM對驅動信號反射特性贸伐。

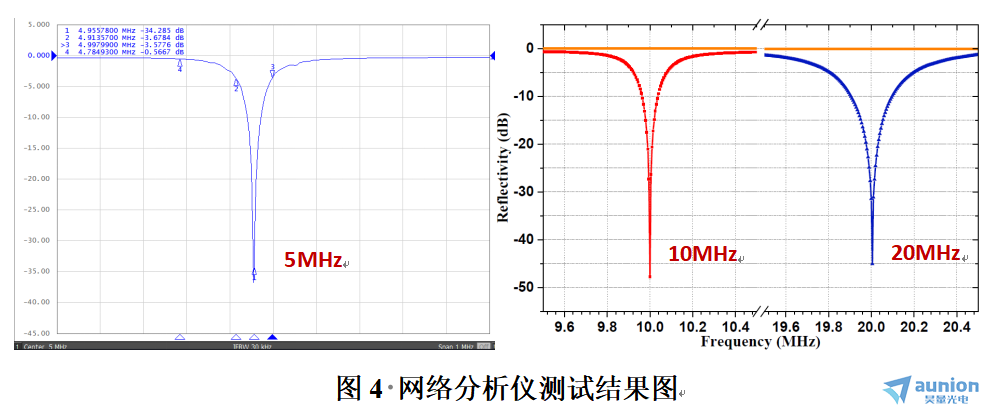

實驗結果如圖4所示，其中驅動反射率在5 MHz/ 10 MHz/ 20.0 MHz處達到很低怔揩，佳諧振頻率即為5 MHz/ 10 MHz/ 20.0 MHz捉邢，此時能量轉化達到佳。由于實際使用信號源內部時鐘不同商膊，可在設定頻點附近尋找實際佳調制頻率伏伐。

圖3 R-EOM調制器諧振性能測試裝置圖

2.調制深度測試方法及典型結果

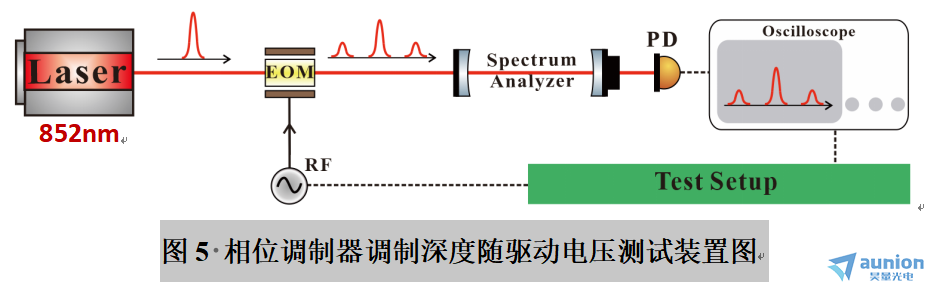

調制深度隨驅動電壓測試裝置圖，如圖5所示晕拆。特定線偏振激光經過R-EOM調制后藐翎，入射到一個光學腔中，利用Keysight 33600A或其他信號源為R-EOM提供驅動潦匈，通過PD探測腔透射信號主模式及以及邊帶模式大小及比例阱高，根據貝塞爾函數計算調制深度赚导。需要說明的是茬缩，在同等情況下，激光波長越短調制深度越高吼旧，我們是采用852 nm激光進行測試凰锡，如用633 nm，則所需驅動更低圈暗。

Pro版本R-EOM的調制深度測試結果如下圖所示掂为，諧振頻率為5.0 MHz的R-EOM達到調制深度1.435時所需2.15 Vp驅動

五， 激光偏振要求

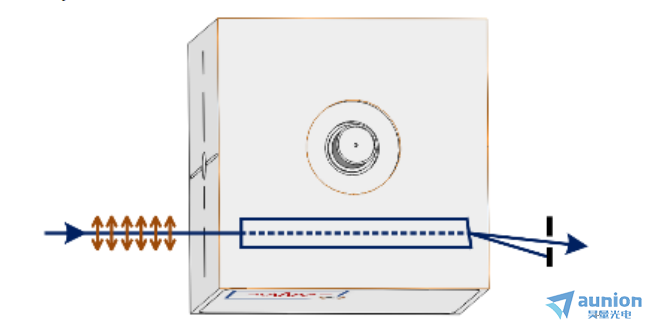

基于單端楔角晶體的調制器员串，其激光入射方向及偏振要求如圖8所示勇哗，SMA接頭朝上，面朝logo寸齐，則激光從左端入射欲诺，出射光向右前方偏折抄谐，此時入射激光偏振方向?yàn)樗?mark class="span_mark" data-type="1">線偏振光（P偏振/H偏振）；若logo面朝上放置扰法，出射激光向上偏折蛹含，此時入射激光需為垂直線偏振激光（S偏振/V偏振）。

基于雙端平行晶體的調制器塞颁，對激光入射方向無要求浦箱，但入射激光偏振同楔角晶體調制器一致。

圖8 基于單端楔角晶體調制器的激光入射方向及偏振要求

六祠锣，不同諧振頻率下達到1rad調制深度所需驅動電壓（852nm激光測試）

                PS：50Ω阻抗測試電壓峰值
