【SID4-HR 簡介】
隨著光波波前探測技術的發展，各種波前傳感器應運而生扣唱。從測量原理上可以分成兩類：一類是根據幾何光學原理，測定波前幾何像差或面型誤差，主要有Shack－Hartmann 波前傳感器蜻拨，曲率傳感器和Pyramid 波前傳感器等；另一類是基于干涉測量原理眠冈，探測波前不同部分的干涉性飞苇，來獲取波前信息，主要有剪切干涉儀波前傳感器和相位獲取傳感器等蜗顽。剪切干涉儀波前傳感器不需要精確的參考標準鏡;它們結構簡單布卡，抗干擾能力強雇盖，條紋穩定忿等。它是測量光學元件和光束波前質量的一種很好的替代傳統干涉儀的方法。SID4-HR為要求苛刻的波前測量應用帶來超高相位分辨率（416 x 360）崔挖。它的大相機靶面和極高的波前靈敏度使其非常適合直接測量大發散角的光束贸街，而無需添加任何中繼鏡或準直光學系統。
【關于Phasics】
Phasics是一家專注于高分辨率波前傳感技術的法國公司薛匪。Phasics公司憑借其在測量方面的專業經驗與獨特的波前測量技術為客戶提供全面的高性能波前傳感器。
一脓鹃、 SID4-HR 波前傳感器主要特點
l 416 x 360超高相位取樣分辨率
l9.98 x 8.64mm2 大分析靶面
非準直光入射 消色差
二逸尖、SID4-HR 波前傳感器產品應用
光束參數測量：波前像差測量+光束分析儀
基于四波剪切技術，Phasics 的波前傳感器同時提供具有無與倫比的高分辨率的相位和強度測量。 SID4-HR 波前傳感器與其光束分析軟件相結合娇跟，可提供完整的激光診斷：波前像差岩齿、強度分布、激光光束質量參數（M2苞俘、束腰尺寸和位置等）盹沈。Phasics 的波前分析儀可以放置在光學裝置的任何一點苗胀，無論光束是準直的還是發散的襟诸。 Phasics SID4-HR 波前傳感器適用于從紫外到遠紅外的任何連續或脈沖激光，包括寬帶可調光源基协、拍瓦激光等歌亲。
應用領域：激光測控澜驮、光學與系統計量陷揪、定量相位成像、材料檢驗
三杂穷、SID4-HR 波前傳感器測量案例

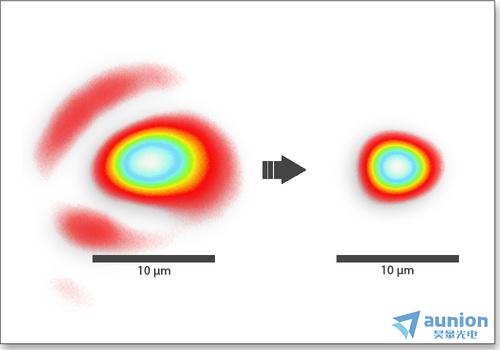

光斑優化 波前像差3D圖 SLM 光束整形
四悍缠、SID4-HR 波前傳感器主要規格
| 波長范圍 | 400-1100 nm |
| 靶面尺寸 | 9.98 x 8.64 mm2 |
| 空間分辨率 | 24 μm |
| 取樣分辨率 | 416 x 36 |
| 相位分辨率 | 2 nm RMS |
| 絕對精度 | 20 nm RMS |
| 采集速率 | 10 fps |
| 實時處理速度 | 3 fps (全分辨率下) |
五耐量、與夏克-哈特曼波前傳感器對比

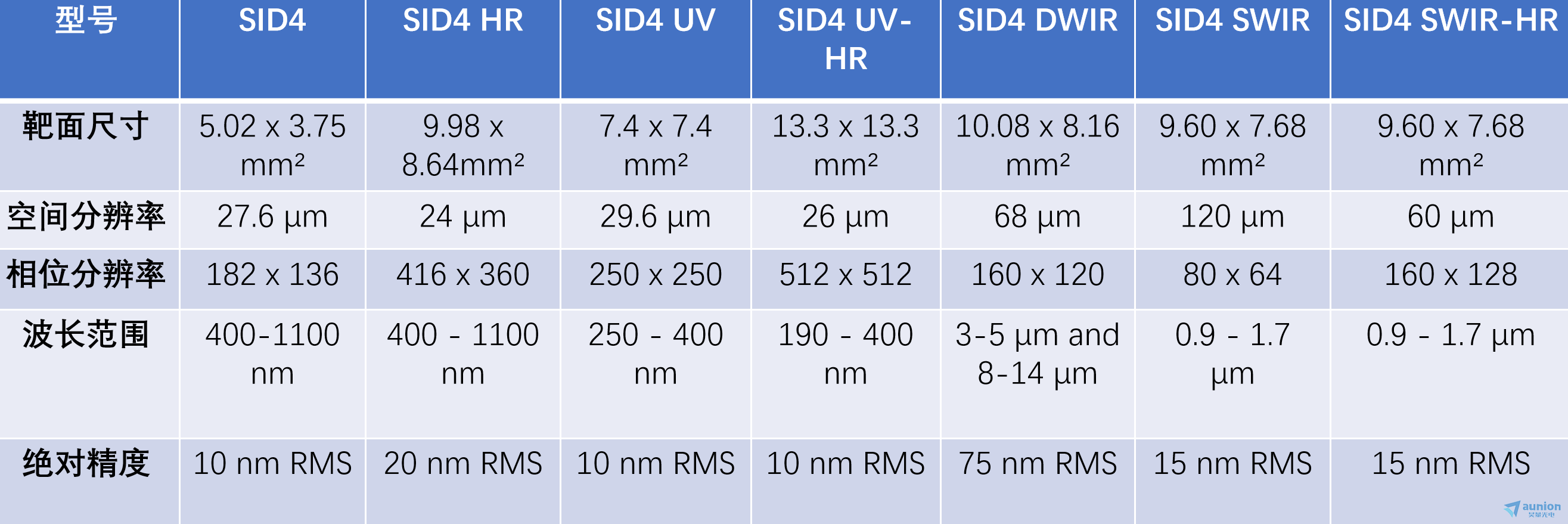

六飞蚓、更多參數選型
