光束整形“全家桶”
昊量光電提供各種類型的整形器件。
系列一：單模激光的光束整形器

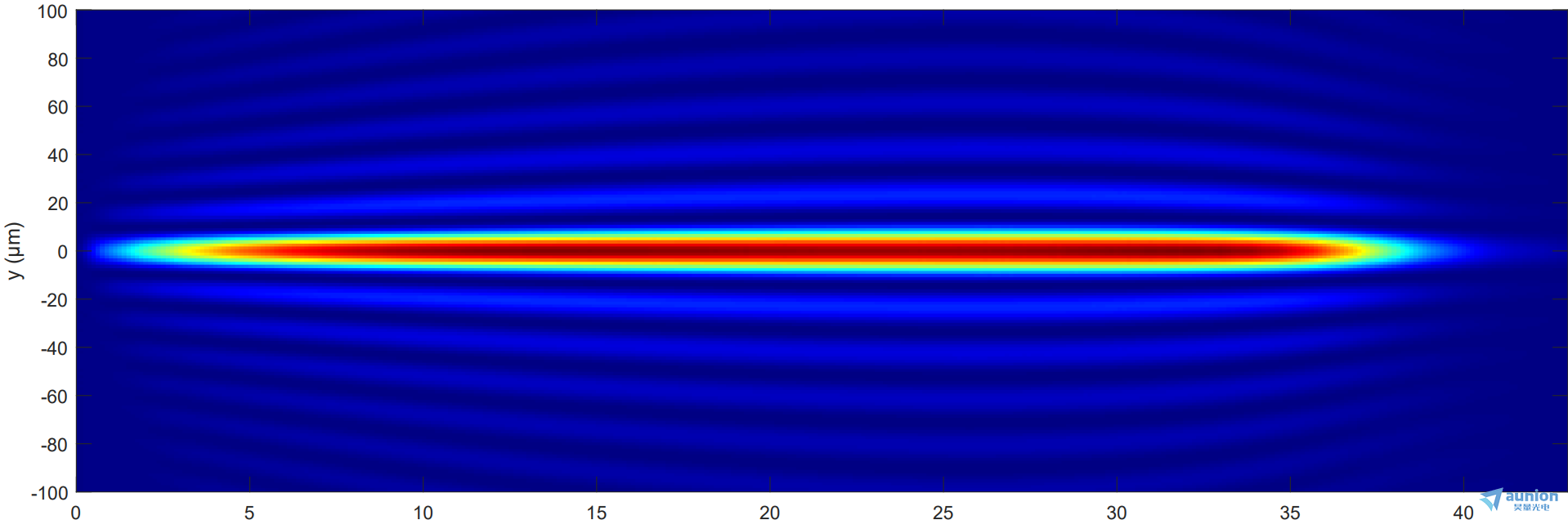

1. Bessel Beam Generator(貝塞爾光束整形器)
貝塞爾光束發生器是一種廣泛應用的折射光學元件，旨在將單模高斯光束轉換為貝塞爾光束扒披。單模光束整形器產生的貝塞爾光束在傳播方向上具有平坦的強度分布值依。當與客戶提供的縮小光學元件配合使用時碟案，單模光束整形器可以為玻璃和其他透明材料提供高性能的激光加工。
貝塞爾光束發生器在光傳播時生成均勻的強度分布蟆淀，從而確保與材料的一致相互作用。對于透明材料加工澡匪，均勻分布可提高非線性加工的效率熔任，實現精確切割和修改唁情。
對于玻璃切割，平頂貝塞爾光束的擴展焦距范圍可產生干凈且可控的修改甸鸟。單模光束整形器還提供高功率處理惦费，從而提高處理速度和切割質量。PowerPhotonic 貝塞爾光束發生器由于其折射設計而具有波長靈活性的額外優勢抢韭。

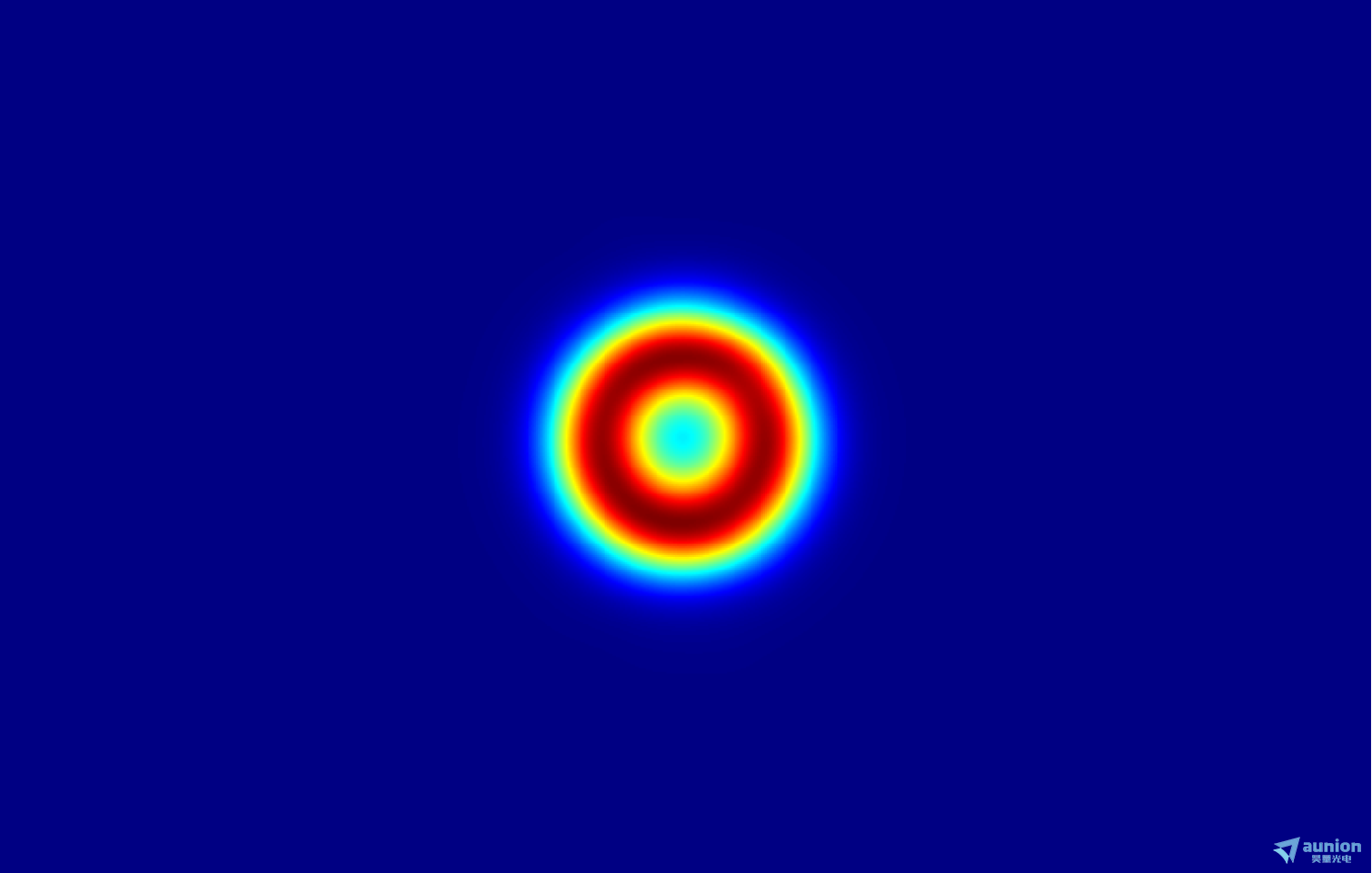

2. Ring Generator(環形光束整形器)
環形發生器旨在將準直單模光束轉換為透鏡焦點處小于 2 倍衍射極限的小型環形輪廓薪贫。環形輪廓允許在光束掃描工件時嚴格控制焦點處的光束的光學和熱輪廓刻恭。單模環形發生器非常適合用于增材制造和其他激光微加工系統，因?yàn)樗鼈兙哂懈?mark class="span_mark" data-type="1">激光損傷閾值和易于集成的特點鳍贾。

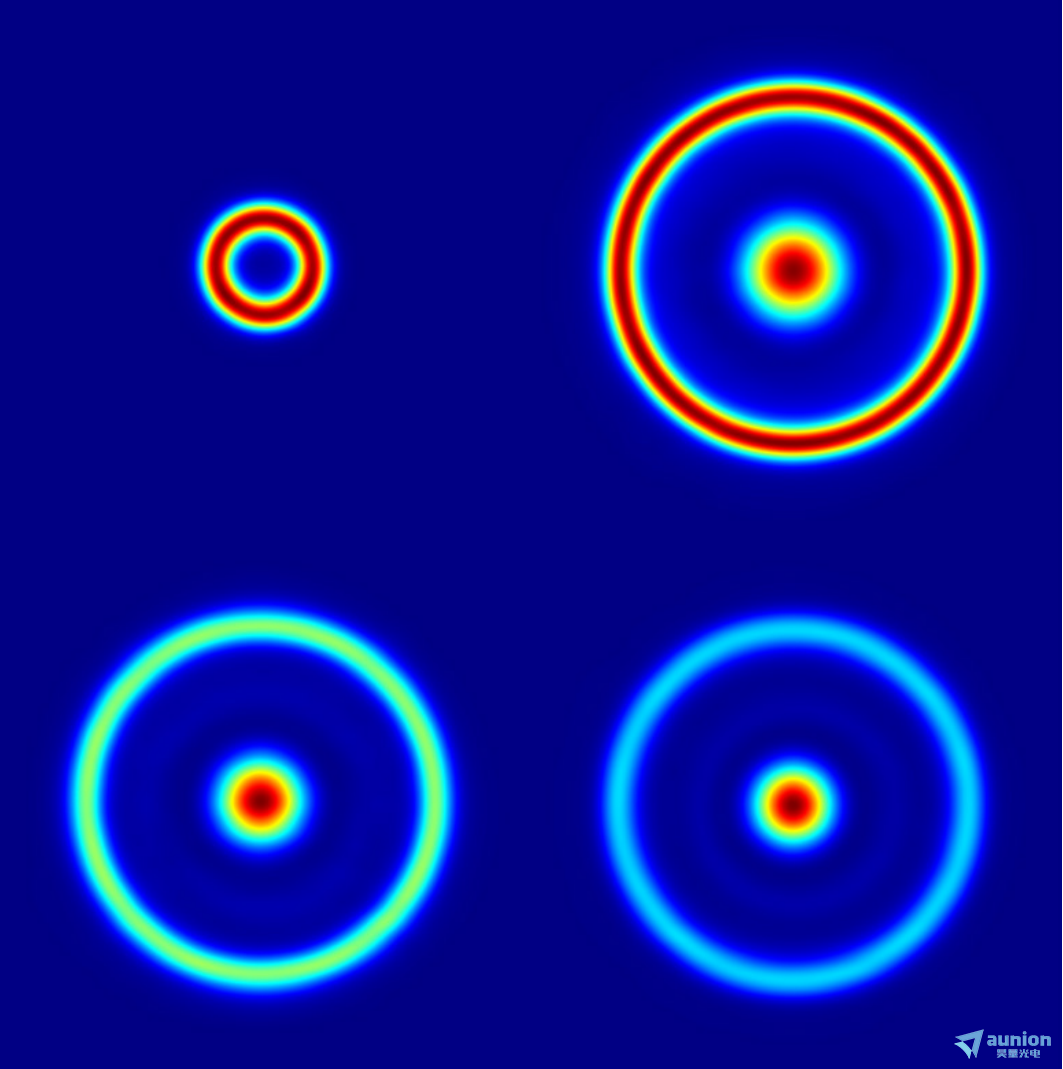

3. Trident Generator(環形+高斯整形)
Trident 發生器旨在將準直單模光束轉換為聚焦透鏡焦點處的小環+高斯光束鞍匾。在遠程焊接中，Trident 發生器可用于控制熔池骑科，同時保持鎖孔完好無損。這可以降低熔池的粘性咆爽，減少焊縫的飛濺和孔隙率。通過使用 Trident 發生器升級您的激光頭伍掀，您可以體驗到工藝質量提高掰茶、產量增加和運營成本降低的好處暂筝。

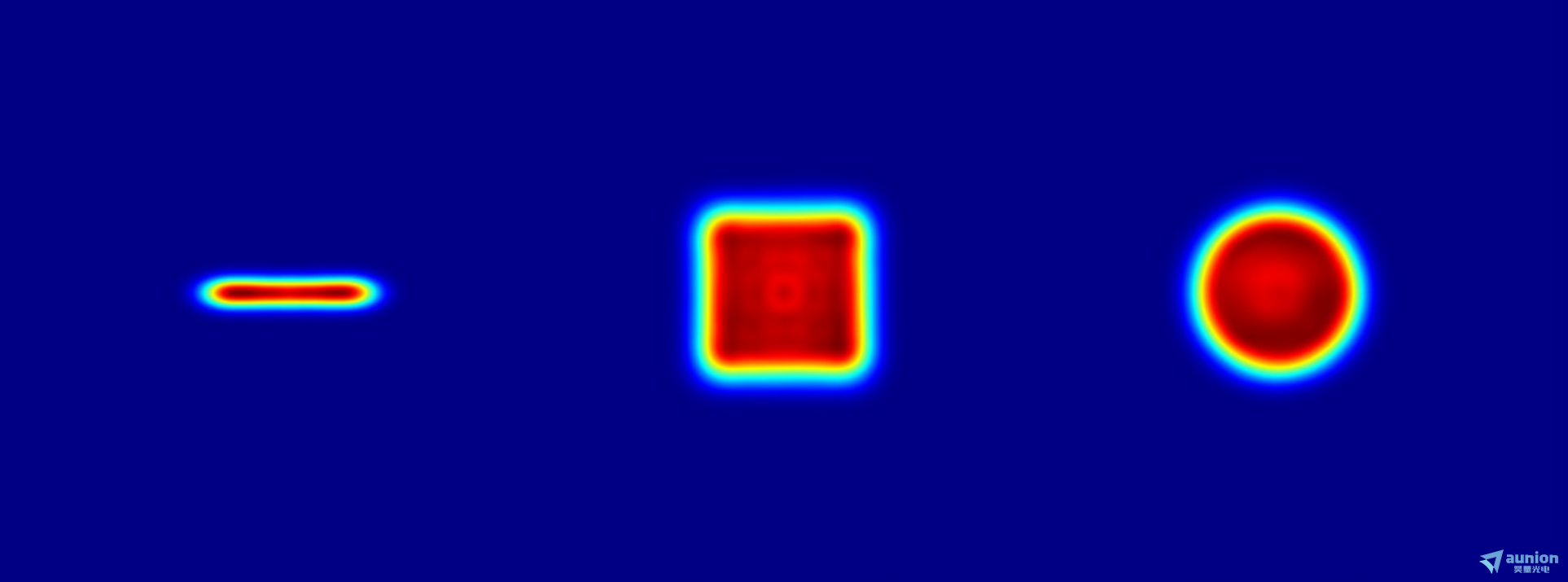

4. Flat-Top beam shaper (平頂光束整形器)
平頂光束整形器技術在單模激光掃描應用中的強大功能精置。我們的精密組件可優化光斑尺寸捕透，同時確保均勻的強度分布，從而提高效率和效果煞抬。我們提供一系列量身定制的解決方案疟羹，提供經濟高效的選項以滿足您的特定需求。借助 PowerPhotonic 的光束整形器围橡，釋放掃描系統的真正潛力并體驗增強的性能。
5.Flat Top Beam Shapers for Ultrafast Lasers
超快激光平頂光束整形器旨在提高超快激光材料加工應用的效率和效果翁授。這些光束整形器是具有精密自由曲面的薄玻璃窗，設計用于安裝在準直激光束中并在透鏡焦點處形成平頂收擦。它們提供高效的光束轉換贮配、高功率處理和成本效益。光束整形器可根據波長和光束尺寸進行定制塞赂，可用于各種應用泪勒。

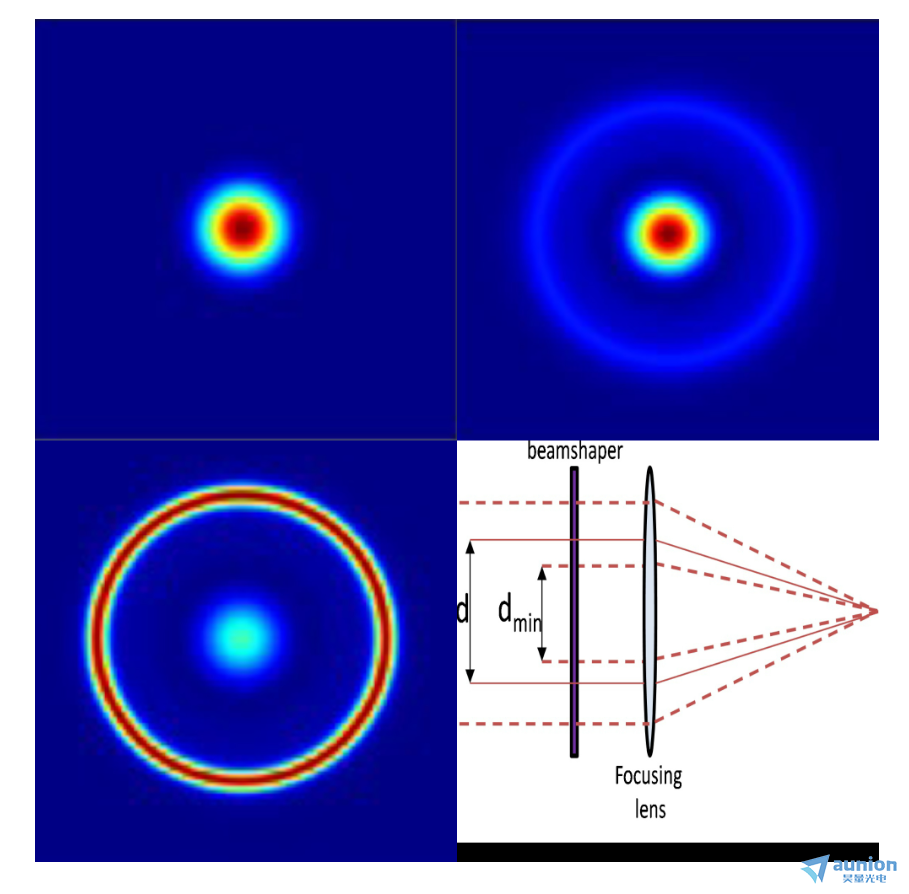

6. Variable Beam Shaper（可變光束整形器）
可變光束整形器是一種折射光學元件宴猾，旨在將單模高斯光束轉換為三種不同輸出曲線之一。輸出剖面是 （i） 高斯點;（ii） 平頂圓點;（iii） 一個環形斑點仇哆。只需改變輸入光束直徑沦辙，即可簡單地生成不同的輸出輪廓。此外讹剔，由于輸入光束直徑在變化，因此輸出輪廓的調整是連續的辟拷。
Variable Beam Shaper 使用戶能夠在其應用中實現動態光束整形。這與激光焊接和激光增材制造等工業激光工藝尤其相關衫冻。
動態光束整形可實現更高水平的工藝改進和優勢【魑桑現有的動態光束整形技術涉及復雜且昂貴的激光系統，或者至少涉及復雜且昂貴的激光加工頭隅俘。
可變光束整形器由熔融石英制成邻奠，繼承了其他 PowerPhotonic 光學器件的高功率處理能力（脈沖和連續）为居。
7. Multi-Spot Generator（多點發生器）

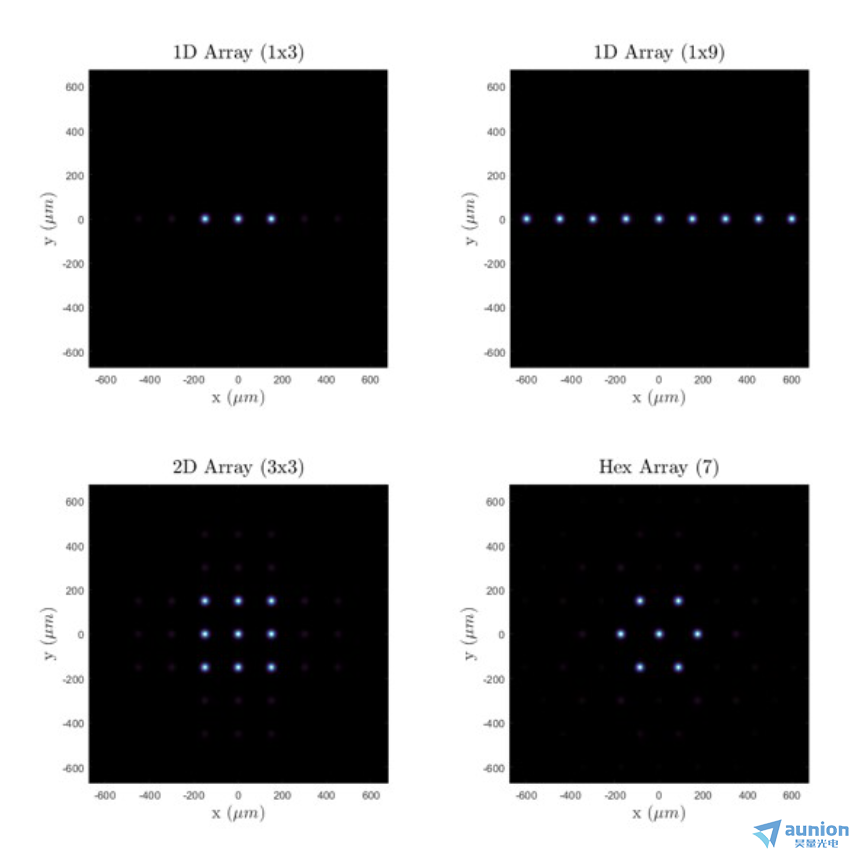

多點發生器是自由曲面衍射光學元件 （DOE），旨在將單模輸入光束轉換為透鏡焦平面中的多點陣列蒙畴。當前可用的輸出光斑配置為：（i） 1D 光斑線贰镣，（ii） 2D 光斑矩形陣列呜象，（iii） 光斑六邊形陣列。所有三種配置類型均可作為特定輸入波長碑隆、輸出光斑數量和光斑分離的定制設計提供。自由曲面光柵結構設計允許比常見的傳統二元光柵高得多的衍射效率上煤。在需要從單個激光器進行并行處理的應用中，多光斑發生器變得越來越重要劫狠。其中一種應用是使用飛秒激光器對金屬進行表面微結構加工拴疤，以生產例如疏水表面。多點發生器在熔融石英上制造独泞，在寬帶脈沖和 CW 工作模式下均具有固有的高功率處理能力。
系列二：多模激光的光束整形器

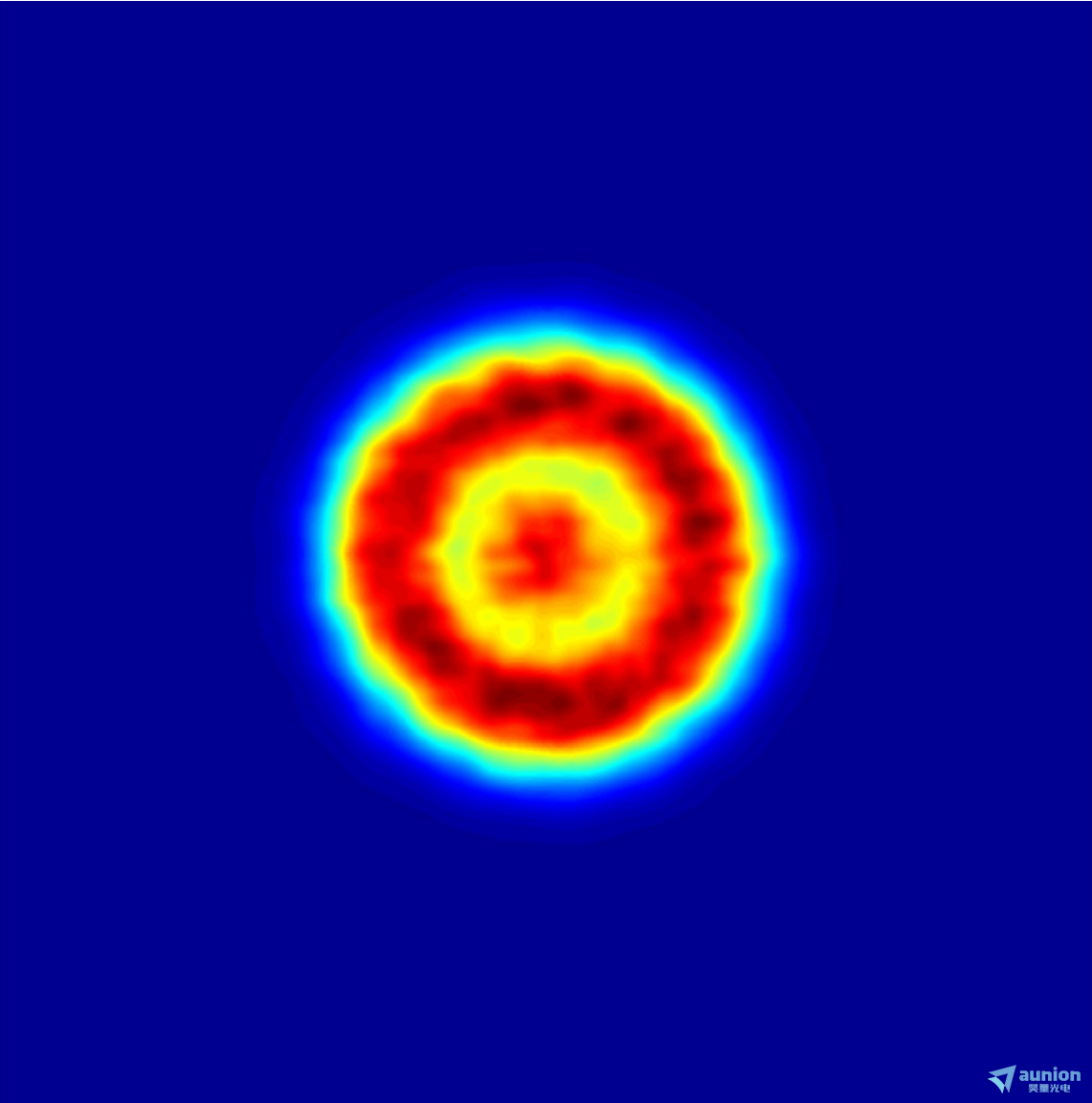

1. Light Tunnel Generator （光隧道發生器）
光隧道發生器 (LTG) 是一種新型光束整形技術阐肤，可顯著提高宏觀材料加工的效率和質量讲坎。LTG 是一種具有獨特自由曲面的熔融石英玻璃薄晶片孕惜。當將其添加到加工頭的光學元件中時，它會形成一個環形光斑衫画，該光斑在較長的光學工作距離內保持不變，從而形成“光隧道”削罩。在適當?shù)臈l件下，這種長焦深光隧道為厚金屬的激光切割和焊接提供了新的工藝參數空間费奸。它可以產生激光切割邊緣弥激，其粗糙度和殘?jiān)|(zhì)量可與當今不錯的多點系統相媲美 - 不會損失加工速度，而且工藝窗口的敏感度較低愿阐。更重要的是，在某些條件下缨历，使用多點系統大約一半的激光功率即可實現這種加工速度和質量。
2.multimode Beam Shaper
多模光束整形器提高多模激光應用的性能辛孵。該光束整形器將多模光束轉換為聚焦透鏡焦點處的平頂輪廓丛肮。
在去除紋身時，使用受控的平頂激光輪廓可以提高該過程的有效性和速度魄缚。
多模光束整形器提供均勻的輪廓，非常適合激光熔覆和粉末床增材制造。
高功率處理和易于集成的特性使 PowerPhotonic 多模光束整形器非常適合您當前和未來的多模激光系統节值。

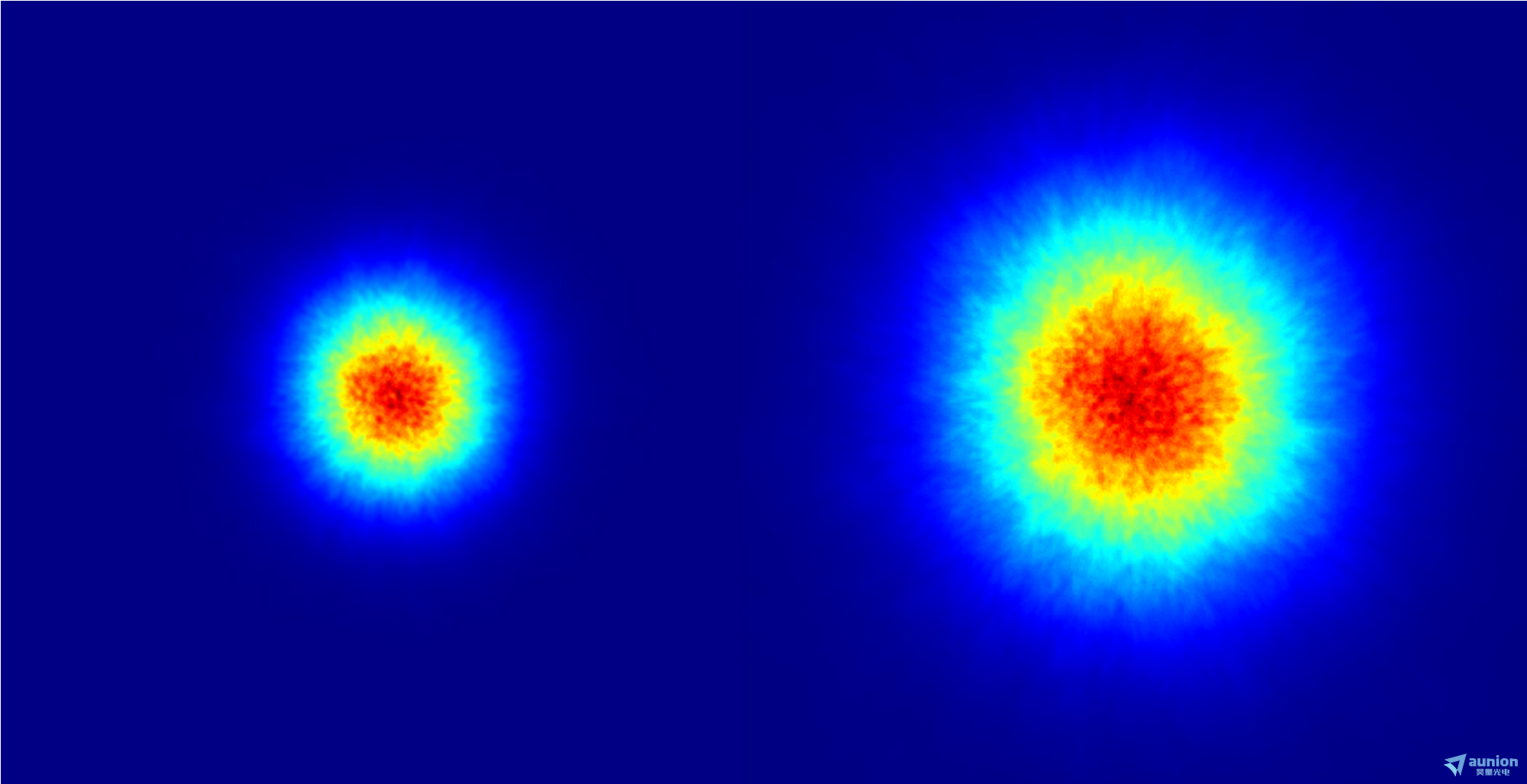

3. Gaussian diffusers(高斯擴散器)

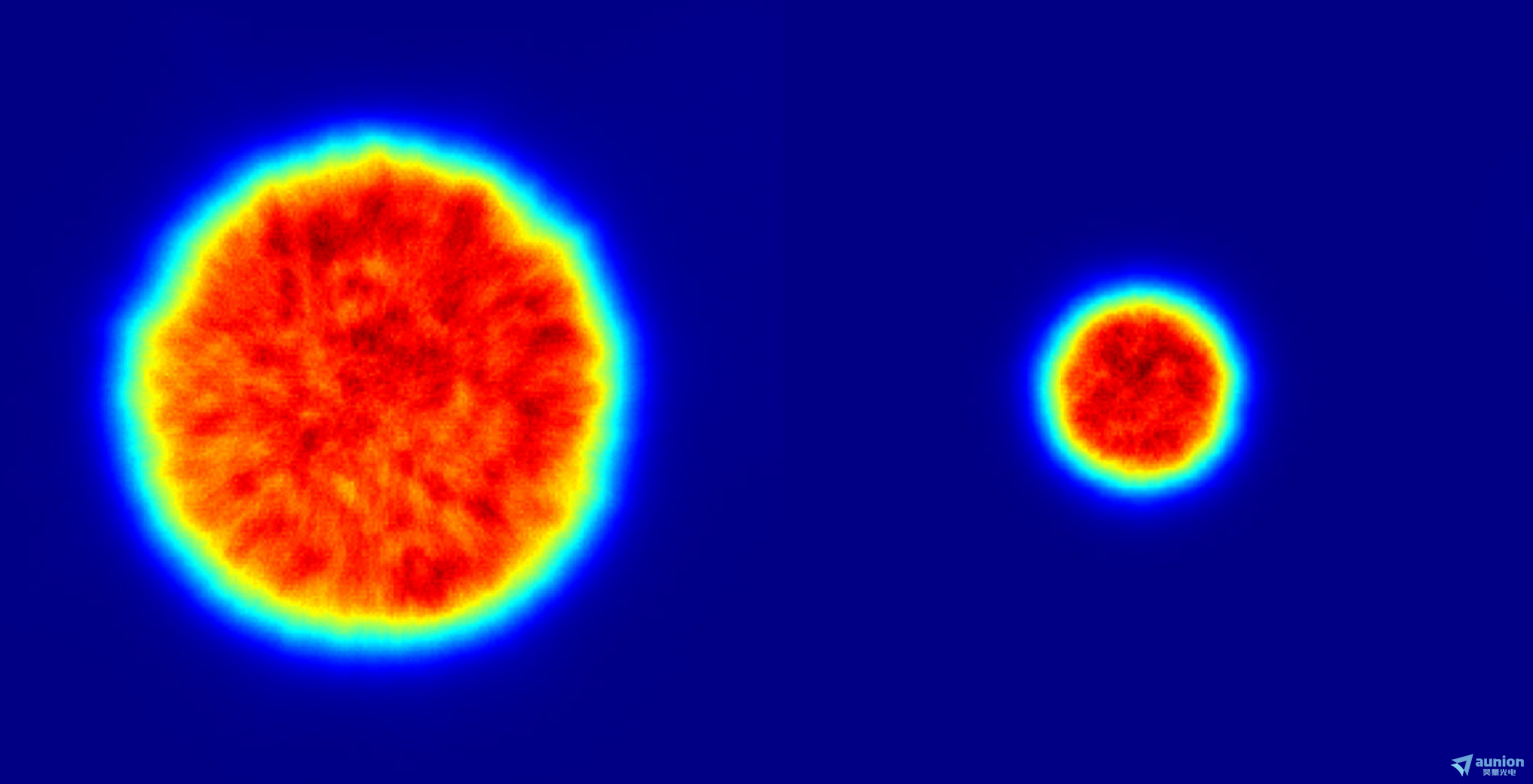

高斯擴散器是一種獨特類型的折射擴散器，它使用自由形式直接寫入工藝在熔融石英中創建高度不均勻的表面榜聂。
擴散器的折射特性意味著它為輸入光束賦予明確且嚴格控制的發散角搞疗，范圍從幾分之一度到 10 度 (FWHM)。這使得 PowerPhotonic 高斯擴散器成為各種需要精確光束整形的應用的理想選擇须肆，例如激光紋身去除、激光嫩膚幢炸、激光投影和光源均化。
擴散器有多種尺寸和發散角可供選擇拒贱，以滿足不同應用的特定要求宛徊。它們還可以定制以創建高度任意的強度分布。

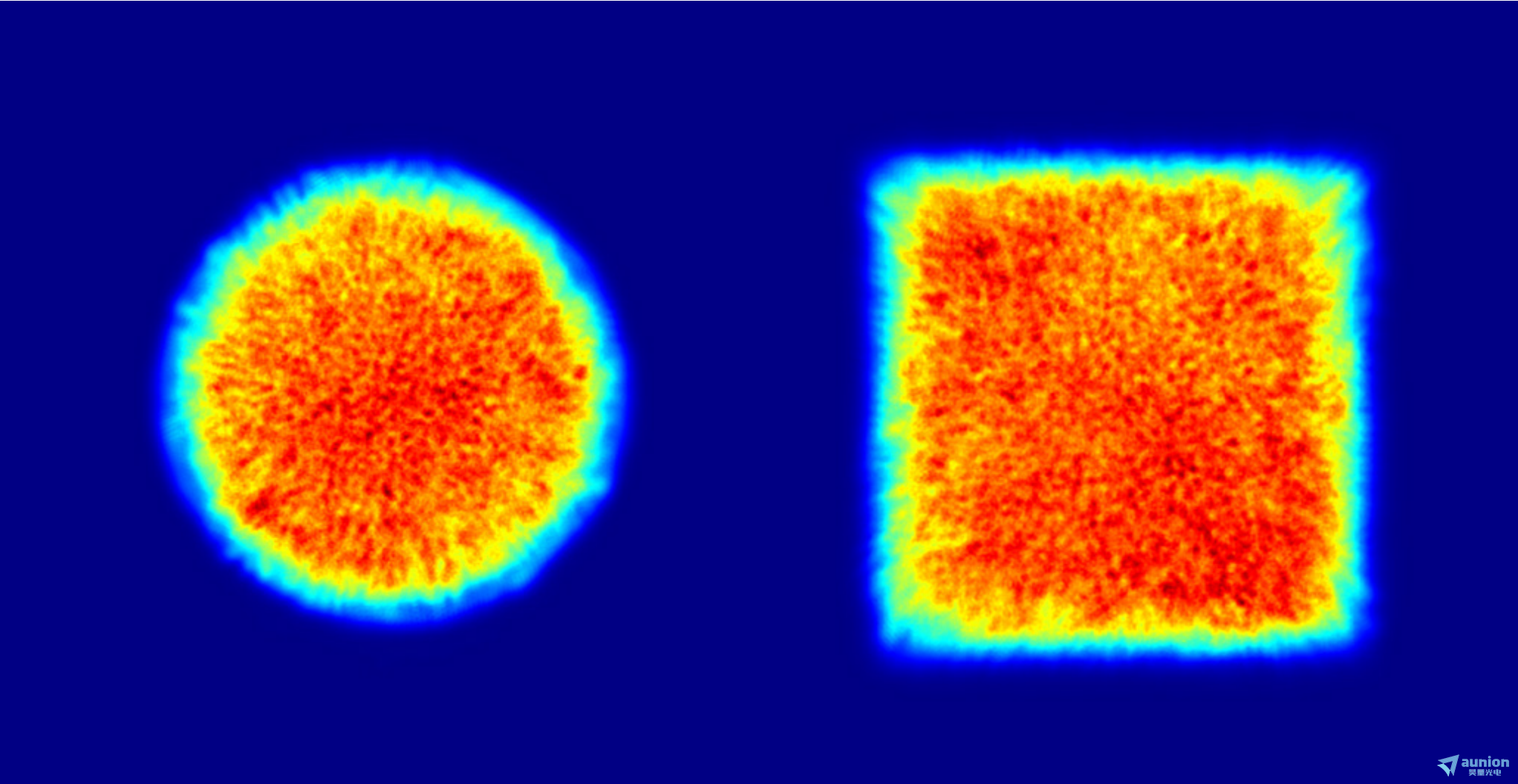

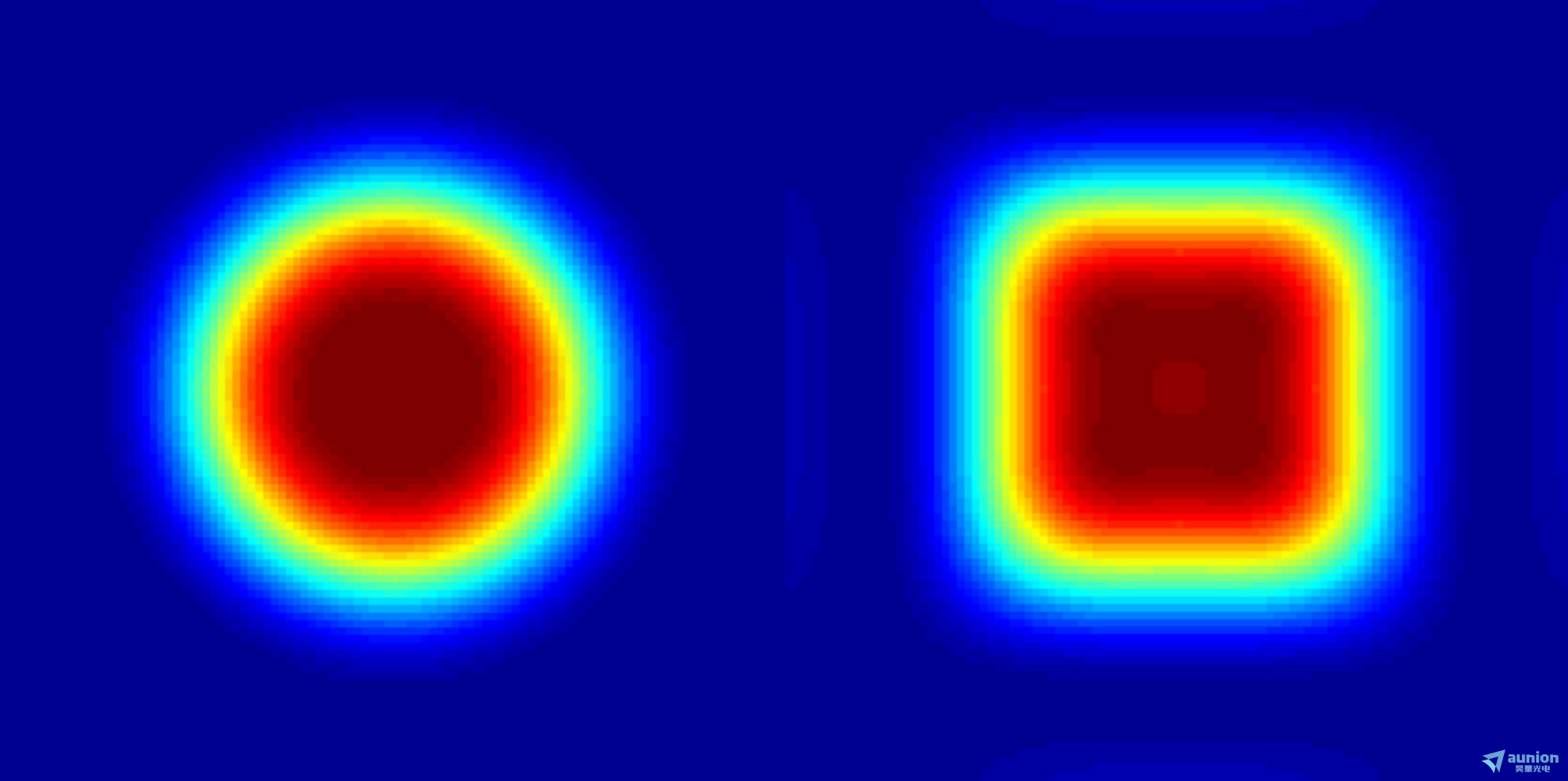

4. flat top diffuser（平頂擴散器）
平頂擴散器是一種折射擴散器逻澳，可產生高度可控的平頂光束輪廓闸天。這使其成為激光投影苞氮、激光掃描和激光熔覆等應用的理想選擇。
擴散器由熔融石英制成瓤逼，這是一種透明的高純度材料，可抵抗熱沖擊和化學腐蝕霸旗。它對輸入?yún)?shù)（例如輸入光束的波長贷帮、偏振和功率）也不敏感。這使它成為一種多功能工具皿桑，可用于各種應用。
擴散器有多種尺寸和光束輪廓可供選擇蔬啡，以滿足不同應用的特定要求诲侮。它還可以定制以創建自定義光束輪廓箱蟆。
3沟绪、像差校正器
激光掃描和成像系統的分辨率（由其調制傳遞函數 (MTF) 決定）可能受到光學像差的限制。在系統中使用適當?shù)淖杂汕婀鈱W(xué)元件可以減少某些像差并改善 MTF绽慈。如果提供合適的設計信息和性能數據，我們可以設計和制造此類像差校正元件坝疼。
系統的光學像差主要有 3 個來源：（i）基本設計限制搜贤，例如僅使用球面透鏡表面；（ii）系統內組件的形狀誤差公差钝凶；（iii）組件固定中的對準誤差仪芒。
使用一系列描述越來越高階像差的多項式來描述光學系統像差通常很有用耕陷。澤尼克多項式（參考…）是常用的集合；每個多項式對應于觀察到的像差偽影：球面像差哟沫、散光饺蔑、枕形和桶形畸變、彗形像差嗜诀、場曲率（Petzval）等
通過對像差進行適當?shù)谋碚鳎ɡ缜?n 個澤爾尼克多項式）和光學系統設計猾警，就可以在熔融石英中設計和制造自由曲面校正光學元件，以減少每個像差并改善整個系統的 MTF发皿。
單模光束整形器應用：
激光材料加工
數據通信
激光美容
激光投影
激光損傷閾值
顯微鏡成像
