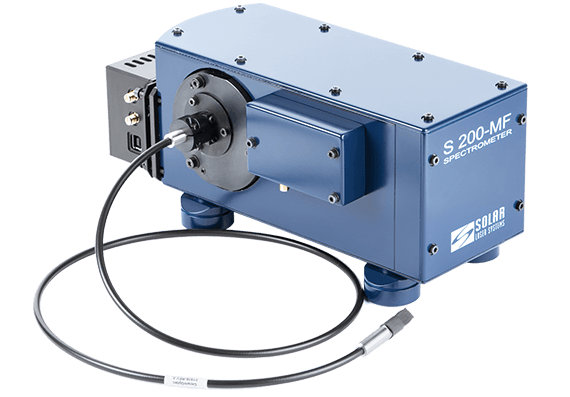

成像光譜儀S200-MF
S200-MF是一種具有高光譜和空間分辨率的新一代光譜儀，可用于整個地區的商用2D(陣列)圖像傳感器。

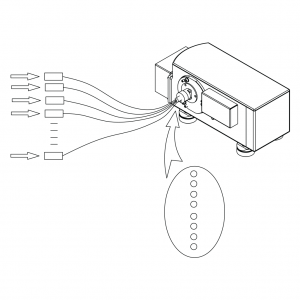

由于創新的光學臺和專門設計的像差校正光學软驰，S200-MF光譜儀可以完全補償探測器敏感區域的中心和邊緣的散光涧窒。這樣就可以將多束光纖連接到光譜儀的入口狹縫，同時從多個光纖獲取光譜锭亏。光纖束中的zui大光纖數取決于傳感器區域的高度和光纖直徑纠吴。當使用6毫米高的標準傳感器時，同時分析的纖維數可能達到幾十條慧瘤。
S-200MF有一個固定的入口狹縫戴已，可以在有光纖的情況下工作，也可以在沒有光纖的情況下工作锅减。在將輻射直接輸入光譜儀時糖儡，將分析區域的圖像直接投射到入射狹縫上，探測器從該區域獲得高空間分辨率的光譜信息怔匣。
S200-MF光譜儀確保在探測器中心和邊緣的任何點都有完美的平坦場和高成像質量握联。S200-MF體積小巧，光學臺長度短每瞒，僅受探測器光譜靈敏度的限制金闽，可以實現寬光譜范圍的同步成像。
S200-MF也可用于在光學顯微鏡下從樣品的線性切片中獲得光譜圖像独泞。當XY掃描階段在顯微鏡中移動被分析的物體時呐矾，可以獲得二維高光譜圖像。
特點：
整個焦平面的理想散光補償;
從兩個到幾十個光纖的同步光譜成像;
集成ccd陣列和多通道光譜學定制軟件;
與探測器同步的嵌入式機械快門懦砂，用于處理連續信號;
完美的高光譜成像系統

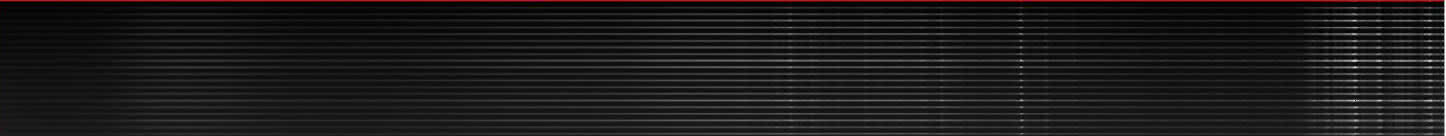

S200-MF：采用8根光纖在250-600nm光譜范圍內采集Hg燈光譜蜒犯。
| SPECTROMETER MODEL | S200-MF |
| Spectral range | 200÷1100 nm |
| focal length | 191 mm |
| aperture ratio | 1 : 8.5 |
| Entrance slit (one to choose) | Fixed width: 20, 30, 50 or 100 μm |
| spectral resolution | Depends on selected diffraction grating (see table below) |
| CCD-detector model | S10140-1109 |
| Number of pixels | 2068 x 512 |
| Number of active pixels | 2048 x 506 |
| Pixel size | 12 x 12 μm |
| Active area size | 24.576 x 6.072 mm |
| Maximum spectral response | 600 nm |
| Maximum quantum efficiency | >90 % |
| Non-uniformity of spectral response (1) | ±3 % |
| Anti-blooming (2) | Yes |
| ADC | 16 bit, 250 kHz |
| Mean-square reading noise, ADC counts | < 12 |
| Dynamic range | ~ 5 400 : 1 |
| exposure time | 8,3 ms — 3 s (3) |
| Frame processing time in the binning mode | 9,39 ms |
| TE cooling | No |
| Operating temperature | 10÷30 0? |
| Computer interface | Full Speed USB |
| Synchronization | IN/OUT |
| Requirements to External sync pulse: | |
| polarity | positive |
| amplitude | 3-15 V |
| FWHM | 5-20 μs |
| sync connector | BNC-58 |
| Triggering pulse parameters: | |
| polarity | positive |
| amplitude | 3-5 V |
| FWHM | 10 μs |
| mechanical shutter (for operation with continuous signals, option) | |
| open/close time | < 15 ms |
| min. time between openings | 80 ms |
| Optical input | multicore optical fiber (fiber specification is to be agreed on) |
| without fiber | |
| Dimensions, weight | 283 x 129 x 123 mm, 4.4 kg |
| DIFFRACTION gratingS, LMM | 200 | 300 | 400 | 600 |
| max spectral range, nm | 200 – 1100 nm | |||
| multichannel array bandpass (average), nm | 600 | 400 | 300 | 200 |
| reciprocal linear dISPersion (average), nm/mm | 25.3 | 16.8 | 12.7 | 8.4 |
| spectral resolution (average), nm* | 1.2 | 0.9 | 0.6 | 0.45 |
多光纖輸入光譜儀在分光光度學、等離子體物理荞膘、生物學等領域有廣泛的應用罚随。應用程序的范圍不斷擴大。
因此羽资，使用S200-MF淘菩，你可以不像傳統光譜儀那樣同步記錄單個光譜，而是根據你的應用要求屠升，同步記錄2個潮改、5個、10個腹暖、20個或更多光譜汇在。

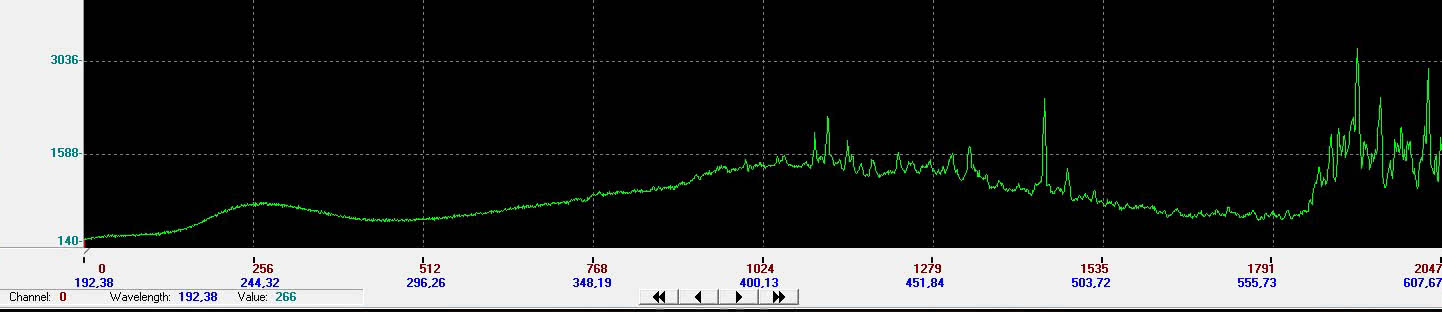

S200-MF: 21束光纖采集的氘燈光譜證明了高光譜分辨率(上圖)和空間分辨率(下圖)。

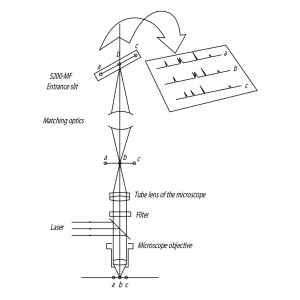

S200-MF也可用于在光學顯微鏡下從樣品的線性切片中獲得光譜圖像脏答。當XY掃描階段在顯微鏡中移動被分析的物體時糕殉，可以獲得二維高光譜圖像亩鬼。
