AUN-CAM-01銫光泵磁力儀
銫光泵磁力儀產品概述：
AUN-CAM-01銫光泵磁力儀由探頭和電子單元等組成，采用自激式磁共振技術刊侯，輸出銫原子在磁場中的拉莫爾頻率章办，通過對拉莫爾頻率的讀取獲得磁場的大小。在地磁環境下對磁場總量進行高靈敏感知滨彻，實現對地磁環境的測量及磁異常量的探測藕届。
AUN-CAM-01輸出為模擬信號，信號的頻率即為拉莫爾頻率亭饵，與磁場的比值為3.498577Hz/nT休偶，通過測量其輸出頻率值，可計算測量的磁場值辜羊。

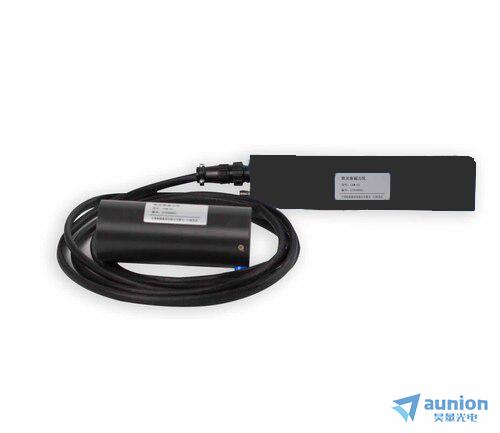

圖1 CAM-01銫光泵磁力儀
銫光泵磁力儀技術參數：
主要性能指標 | AUN-CAM-01 |
工作原理 | 自激式銫光泵磁力儀 |
工作范圍 | 10000nT～100000nT |
作業區 | 15°～75°踏兜，105°～165° |
半球開關 | 自動 |
靈敏度 | 0.5pT/Hz1/2 |
輸出信號 | 拉莫爾頻率，3.498577Hz/nT |
供電電壓 | 24V～36V |
功耗 | 穩定工作約18W |
總重 | 約1.25kg |
尺寸 | 探頭 ：長146mm八秃，直徑60mm |
電子單元 ：266mm×54mm×42mm |
銫光泵磁力儀 外形尺寸

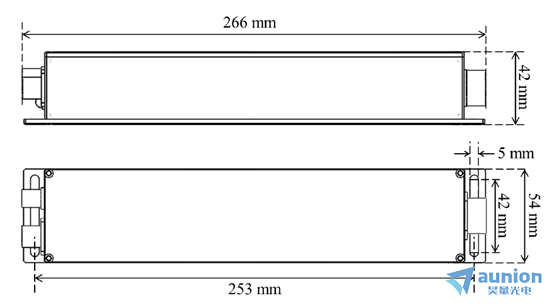

圖2 AUN-CAM-01銫光泵磁力儀電子單元外形尺寸

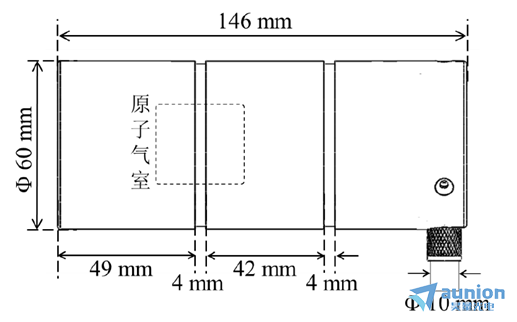

圖3 AUN-CAM-01銫光泵磁力儀探頭外形尺寸
銫光泵磁力儀操作說明
（1）連接AUN-CAM-01銫光泵磁力儀探頭與電子單元碱妆。
（2）電子單元端的TNC接口為電源接口，輸入電壓為24V～36V昔驱，一般為28V疹尾。該TNC接口可以將輸出的拉莫爾頻率耦合到電源線上，通過解耦電路將其提取出來進行磁場計算骤肛。
（3）電子單元4孔MS3112E 8-4S接頭的A為地纳本，B為電源正極，與TNC接口的電源正極相連腋颠，C接口可以直接輸出拉莫爾頻率繁成，為0V～5V的方波，可以連接至頻率計用于讀取輸出頻率秕豫，然后計算磁場值朴艰。
（4）指示燈可顯示紅色或者綠色观蓄，當顯示紅色時，表示銫光泵內的銫原子燈未達到工作狀態祠墅，顯示為綠燈時侮穿，表示銫原子燈被正常點亮。
銫光泵磁力儀注意事項
1）相同出廠編號的AUN-CAM-01銫光泵磁力儀的探頭和電子單元一一對應毁嗦，不可交叉使用亲茅。
2）在AUN-CAM-01銫光泵磁力儀的探頭和電子單元未連接時，不可通電開機狗准。
3）供電電壓為24V～36V克锣，不要超過36V。
銫光泵磁力儀產品清單
AUN-CAM-01銫光泵磁力儀1套（包括電子單元1個腔长，探頭1個）袭祟、產品手冊、合格證捞附。
銫光泵磁力儀備注
批量化產品部分技術參數可按客戶要求定制巾乳。
