體相全息衍射光柵-可調諧激光器用

體相全息衍射光柵-激光器

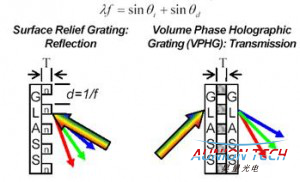

上海昊量光電設備有限公司推出一系列波長范圍為532~2000nm線密度在150~1800l/mm之間的體相全息衍射（VPH）光柵大州，全息光柵即利用全息照相技術制作的光柵续语，相比傳統刻劃光柵其具有無鬼線、低雜散光厦画、無像差疮茄，可制作任意尺寸的優點滥朱。光柵介質兩側被雙層玻璃（無反射膜）覆蓋，因此其為透射光柵力试，所用介質為具有理想性能的全息記錄材料—重鉻酸鹽明膠（DCG）徙邻，該介質偏振不敏感、高效率畸裳、寬帶寬的特點成就了光柵具有同樣的優異性能缰犁。衍射介質在體積內的設計則使其具有長壽命、易清洗怖糊、易操作帅容，耐劃傷的特點，AR鍍膜則使其具有更低的能量損耗伍伤。

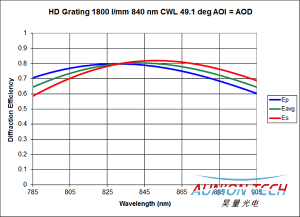

完美衍射效率曲線：如下圖所示，我們透射式嚷缭、全息的VPH光柵衍射效率饮亏，200~300nm寬度內>80%的衍射效率，布拉格條件下單一波長效率達到99%阅爽，這要比通常的反射式表面刻畫光柵多出40%路幸。而且能夠看出衍射效率隨波長平穩的變化。在0~100oC循環變化環境下測試顯示付翁，我們光柵的衍射效率具有溫度穩定性（<0.5%）简肴；此外，我們開發出多項技術以解決全息光柵衍射效率對高斯光束的空間依賴性百侧。

高色散：VPH光柵能夠輕易做到傳統光柵做不到的線密度砰识，同時具有無鬼線、低散射的特點佣渴，因此其帶來了較大的色散能力辫狼。

偏振不敏感：傳統光柵對p分量和s分量具有很高的敏感性（衍射效率的不同），光柵線密度的增加將使其變的更明顯辛润，我們?cè)O(shè)計的光柵則避免了這一缺陷膨处。

緊湊、靈活光學設計：透射光柵可以使光學設計更緊湊砂竖，可設計工作在利特羅結構真椿。依據我們VPH光柵設計的系統可能比傳統反射光柵設計的更小、更輕乎澄、更便宜突硝，而且更容易準直。

無鬼線置济、低散射：VPH光柵可以設計為消除鬼線解恰，同時提供小于刻劃光柵10倍的散射锋八，同時這些減少的損失轉化為一階衍射效率。

易清洗：無論有無AR鍍膜你都可以像清洗生活中玻璃上的指紋修噪、灰塵等其他污染物一樣查库，只需用清潔布蘸取少量丙酮或酒精輕輕擦拭即可。

長壽命：眾所周知妥善保管的照片可保留數十年黄琼，而光柵所用明膠記錄介質與在攝影行業上有100年歷史的明膠類似，其具有較長的壽命整慎，同時明膠基底的穩定性使其壽命得到進一步提高脏款。

方向穩定：方向穩定性隨時間和溫度的變換完全取決于所使用的襯底。我們利用了低熱膨脹系數（如熔融石英）能夠獲得接近零的方向漂移裤园。

外腔二極管和染料激光器可以進行光譜調諧撤师，并以單一模式進行操作。光束從腔體出來為發散的拧揽，需經過一準直器然后通過一光柵剃盾。在利特羅和利特曼結構中，光柵通常被放置其中使確定波長的光返回再次通過透鏡聚焦在半導體腔體中淤袜。以下為我們光柵或光柵對在光柵增強外腔式半導體激光器中應用的例子痒谴。

例一：如圖一所示，該系統中使用了一光柵放置在圖示位置使得一部分光沿原路徑反返回铡羡，這是一個低效光柵其只使得20%的入射光返回腔體积蔚，剩下的光將透過光柵。根據光柵的傾斜度烦周，可以對激光腔進行調整尽爆。這樣的設計提供了色散。該系統中激光器輸出線寬取決于光柵與半導體腔的距離读慎。

例二：如圖二所示漱贱，在這個系統中使用了一個光柵放置在兩個直角棱鏡中形成“光柵立方”，由于光柵處于介質中因此其具有更大的色散夭委。光柵為高效光柵（97%+）幅狮，在“光柵立方”的輸出窗口上，光通過部分反射面將光返回到激光腔闰靴，返回過程再次通過光柵引起色散彪笼。返回腔體光線數量取決于部分反射面的反射率，剩下的光柵將透過部分反射面蚂且。根據光柵立方體的傾斜度配猫，可以對激光腔進行調整。這種設計能傳遞色散杏死，并且可以接近激光腔泵肄。

例三：如圖三所示捆交，這個例子，和例三類似腐巢，使用兩個直角棱鏡之間的光柵品追。其輸出界面更大，光路是直線通過的冯丙。

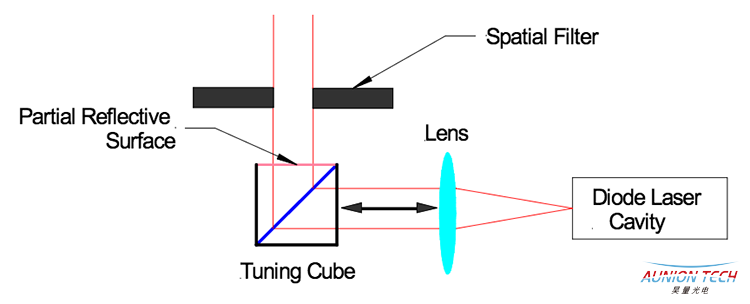

例四：如圖四所示肉瓦，一個空間濾波器可以放置在棱鏡的輸出上作為激光帶通濾波器來消除任何雜散光，這些立方體的輸出窗口上也可以用增透膜代替局部反射涂膜胃惜，同時也可以?xún)H作為激光帶通濾波器使用泞莉。
