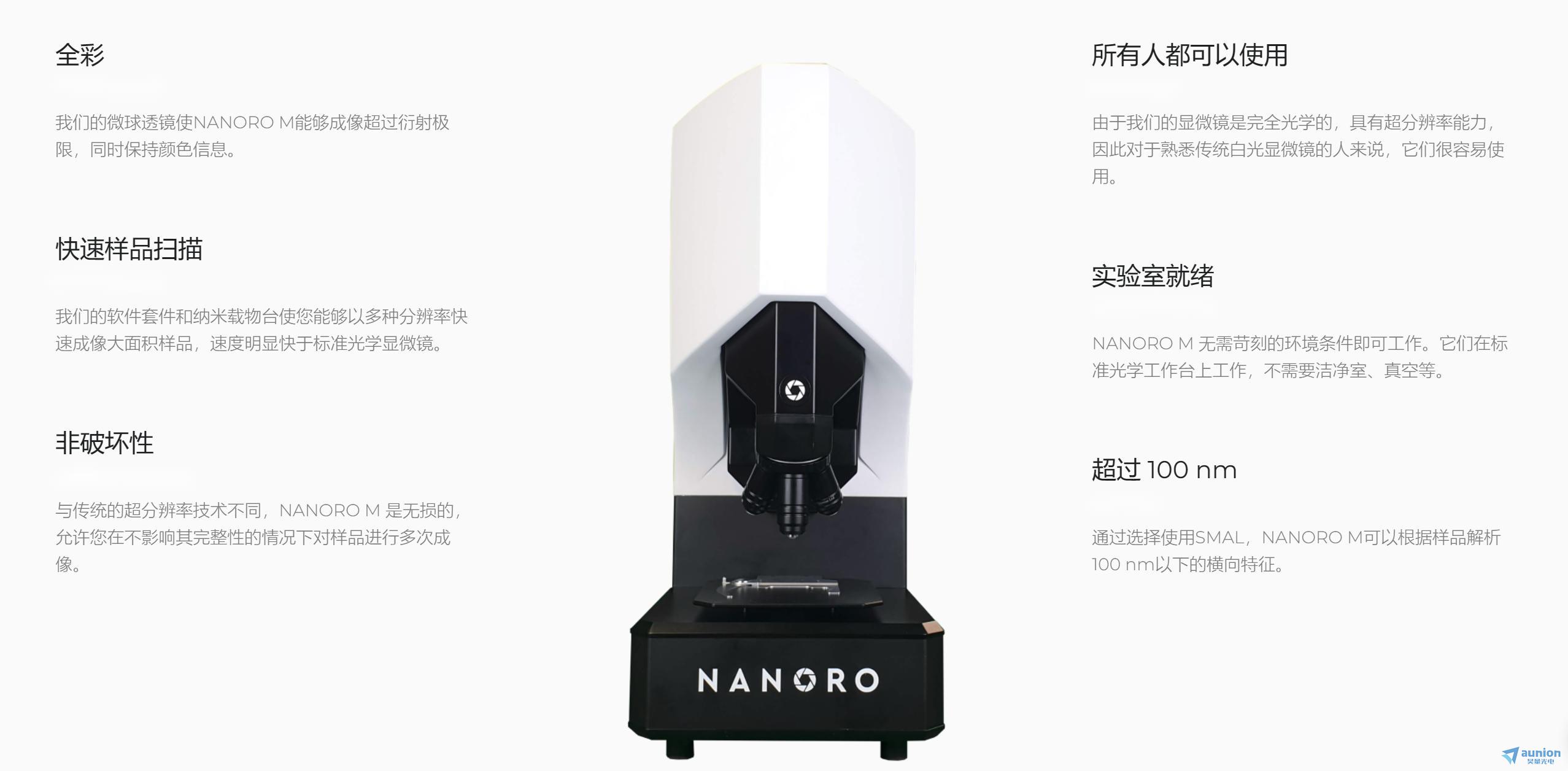

超分辨掃描光學顯微鏡
作為業內首臺商業化微球透鏡超分辨率光學顯微鏡酌摇，超分辨率自動掃描光學納米數碼光學顯微鏡實現遠程計算機操作，搭配自動掃描平臺嗡载，有偏振窑多，微分干涉差DIC等功能。超分辨率納米顯微鏡物鏡(SMAL) - 干鏡及油鏡洼滚，可實現x200倍放大埂息，分辨率達到50 - 70 納米，大面積遥巴，高分辨率自動掃描拼圖千康，可配套尼康LV100 ，萊卡DM2700 等顯微鏡將其升級到超分辨率光學顯微鏡水平铲掐。

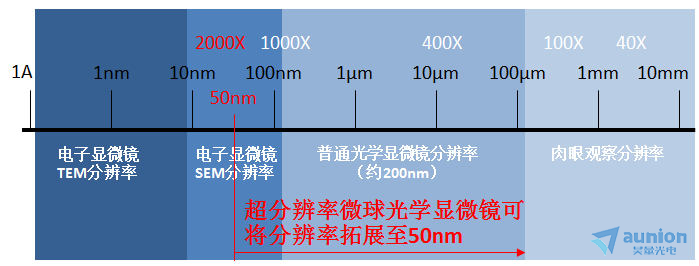

顯微鏡技術分辨率對比
作為新型光學顯微鏡拾弃，采用微球技術（Super-resolution Microsphere Amplifying Lens, SMAL），突破光學衍射極限摆霉，實現超分辨（<100nm）光學成像豪椿。可廣泛應用于生物顯微成像携栋、半導體檢測搭盾、細胞生物學、藥物研發婉支、工業檢測鸯隅、納米材料研究等。
一磅摹、主要應用：
■ 半導體缺陷檢測
■ 礦物質納米光學觀測
■ 石墨烯CVD檢測
■ 非熒光生物顯微
二滋迈、技術參數：
圖像傳感器1 | |
類型: | 彩色/黑白 cmos |
像元尺寸： | 1.55um |
傳感器縱橫比： | 3：4 |
分辨率： | 12MP CMOS |
像元數： | 4000×3000 |
位深： | 12bits |
Max幀率： | 60fps |
接口: | USB3.0 |
SMAL鏡頭 | |
浸入式： | 可以 |
浸潤介質： | 油或水 |
分辨極限： | 80-100nm |
工作距離： | 1-3um |
視野直徑： | 10-15um |
焦深： | 200-400nm |
掃描平臺 | |
類型： | 抗形變交叉滾子軸承 |
定位方式： | 零反沖 |
編碼器： | 線性 |
行程范圍： | 50mm |
速度Max： | 500mm/s |
分辨/Min步長： | 1nm |
位置穩定性： | <1nm |
雙向重復性： | +/-75nm |
精度： | +/-250nm |
MAX載荷： | 3Kg |
MTBF2： | 20,000h |
科研相機可根據客戶要求來進行配置，MTBF= Mean lifetime before failure
三户誓、應用圖例：

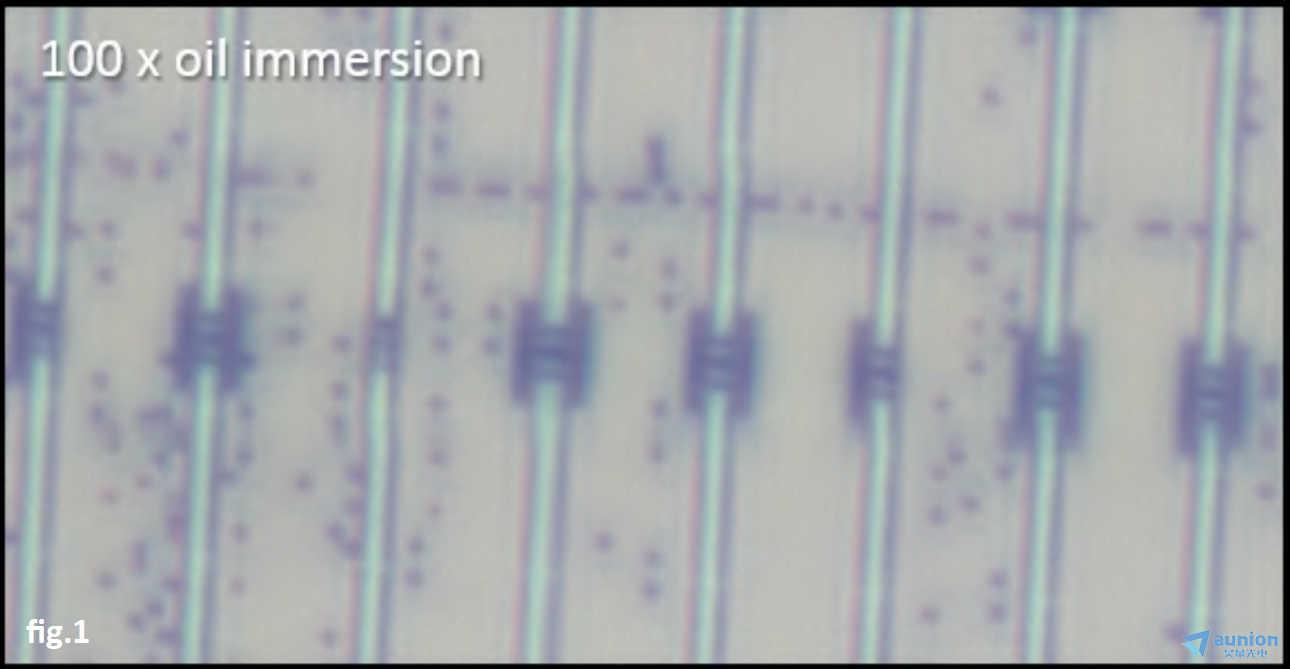

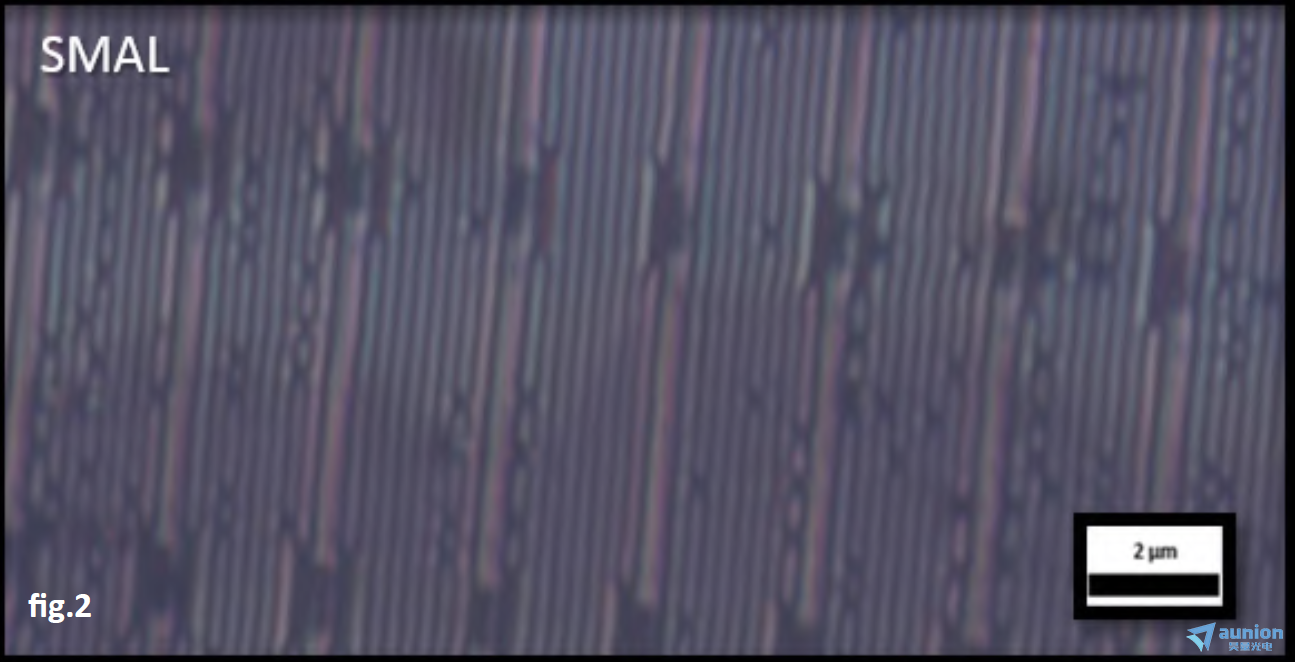

半導體芯片微觀結構饼灿，線柵間隙100nm。

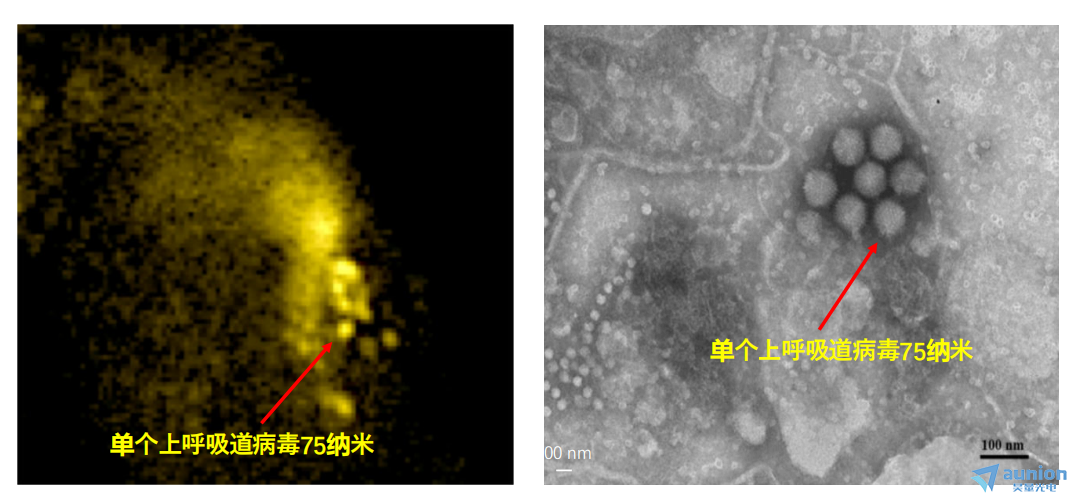

75nm上呼吸道病毒成像

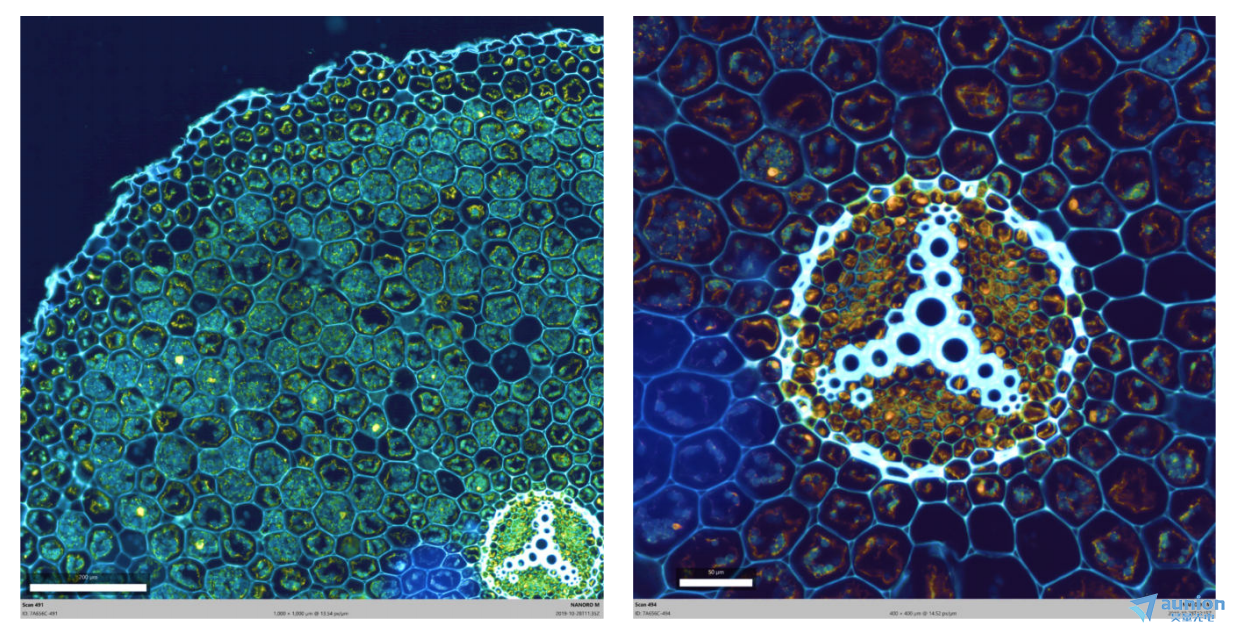

大面積生物切片全彩掃描無縫拼接
四帝美、升級服務

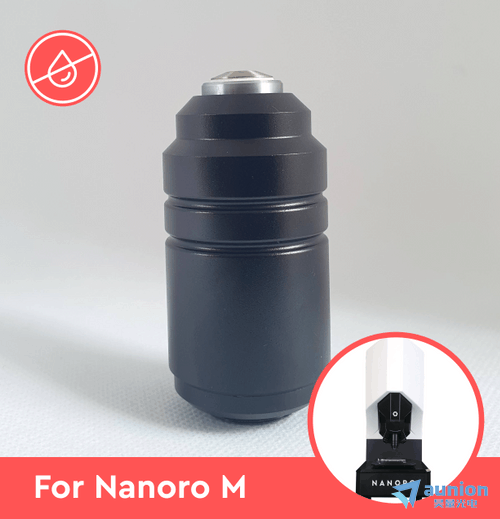

另外碍彭，可單獨提供微球顯微物鏡，用于客戶自行搭建相關系統悼潭，詳情可咨詢上海昊量光電設備有限公司庇忌。
