金剛石NV色心掃描成像顯微鏡

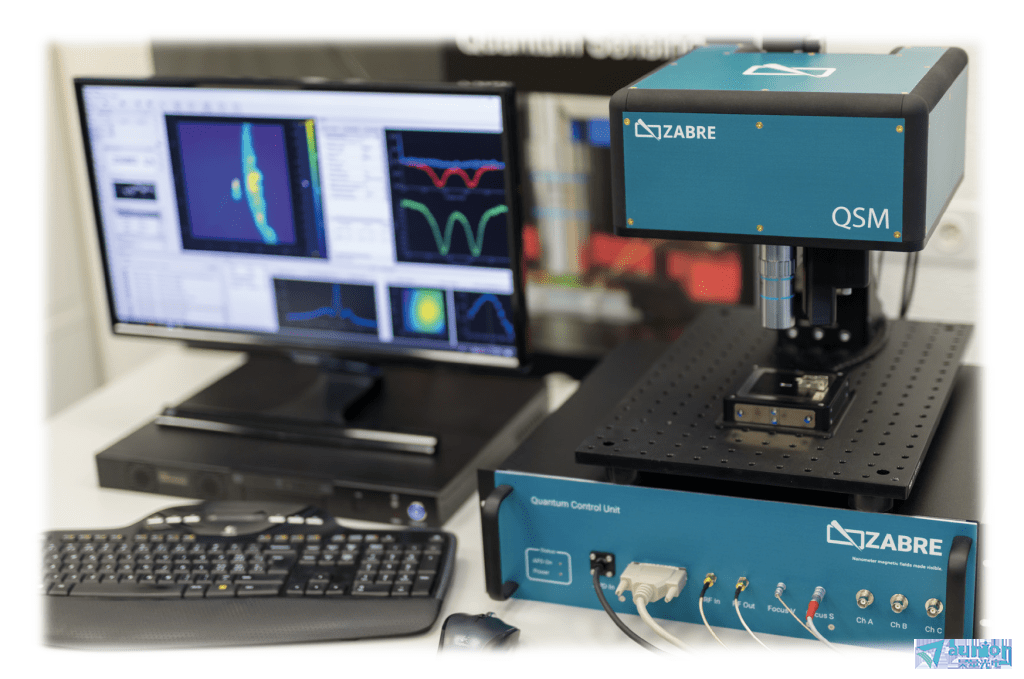

金剛石NV色心掃描成像顯微鏡QSM（金剛石氮空位磁測量裝置），使用掃描NV色心技術的交鑰匙成像測量系統畴嘶。QSM是基于量子計量的下一代掃描探針顯微鏡蛋逾。QSM在納米尺度表面和器件元件的定量磁分析方面提供了新的功能和無與倫比的性能。
產品特點:
交鑰匙成套系統Turn-key instrument
磁場分辨率大于50nm和10ut(矢量)
低漂移的掃描平臺窗悯，光學頭緊湊
探針更換簡單
配備QS3量子控制器
其它功能強大的可選項
技術指標：
| Scan range | 90x90x15 um, 0.2 nm resolution, 6 mm coarse range, closed loop |
| Magnetic spatial resolution | 30-70 nm |
| Magnetic sensitivity | 1-10 uT/Hz^{1/2} (depends on probe tip) |
系統配置：
所有QSM系統均包括以下功能:
掃描力顯微鏡及控制器区匣，閉環控制
光學頭包括激勵和檢測通道以及ccd對準像機
樣品臺
傳感器支架與力反饋和微波連接
量子控制臺包括光學和微波激發和檢測
QS3量子控制軟件包
直觀的用戶界面
您可以自定義系統與其他選項:
時域選項提供強大的脈沖量子控制和交流檢測能力
電磁鐵選項提供可切換的向量場高達80mT
技術細節
QSM將NV色心掃描探頭的所有功能集成到一個交鑰匙設備中。QSM是一個交付即用系統蒋院，直觀的用戶界面可以快速啟動進行磁成像和電流成像亏钩。
為了確保關鍵特性，低漂移欺旧，我們與專家合作進行AFM測量铸屉。通過使用一個經過驗證的平臺，即使掃描持續數十小時切端，我們可以保證蕞小的失真彻坛。
我們將所有需要的光學元件組合成一個強大而緊湊的封裝，在提供高質量掃描所需的性能的同時踏枣，需要蕞小的維護昌屉。光學元件可以移開，方便地接觸針尖和樣品的更換茵瀑。
探針更換前所未有的簡單间驮，使用過程也很友好，探針和微波天線的預對準大大降低了損壞的可能马昨。
