HF2IS寬頻阻抗譜儀
滿足實驗室高阻抗測量要求的寬頻阻抗譜儀HF2IS動態和靜態阻抗光譜學理想的解決方案.
瑞士蘇黎世儀器公司（Zurich Instruments）HF2IS寬頻阻抗譜儀是動態和靜態阻抗光譜學理想的解決方案揪利。兩個寬頻微差測量單元和4個雙重相位調制器，并和一個空前高精度128-bit DSP匹配狠持。因此一個全數字臺式機就能夠執行高靈敏度高精度靜態阻抗特性描述的多頻測量疟位。這些功能主要滿足研究實驗室的高阻抗的測量要求。
關鍵詞：阻抗譜儀,寬頻介電和阻抗譜儀,高頻阻抗譜儀,電化學阻抗譜儀,阻抗分析儀,Impedance spectroscope
瑞士蘇黎世儀器公司（Zurich Instruments）HF2IS寬頻阻抗譜儀
瑞士蘇黎世儀器公司（Zurich Instruments）HF2IS寬頻阻抗譜儀是動態和靜態阻抗光譜學理想的解決方案喘垂。兩個寬頻微差測量單元和4個雙重相位調制器甜刻，并和一個空前高精度128-bit DSP匹配。因此一個全數字臺式機就能夠執行高靈敏度高精度靜態阻抗特性描述的多頻測量正勒。這些功能主要滿足研究實驗室的高阻抗的測量要求得院。
寬頻阻抗譜儀關鍵特性：
? 2 個單端和微分運算測量單元
? 0.7 μHz - 50 MHz模擬帶寬
? 210 MSa/s, 14 bit A/D轉換
? 同時支持4/8個頻率
? 2/3/4個終端測量配置
? 大范圍解調濾波設置
? 4*1 MSa/s, 16 bit, ±10V 輔助模擬輸出
? 2*400 kSa/s, 16 bit, ±10V輔助模擬輸入
? USB 2.0 高速主機連接
? 包含圖形用戶界面，程序接口和數據服務器
寬頻阻抗譜儀應用:
? 電阻抗圖譜
? 微流體生物技術與生物工程
? 半導體特性描述
? 太陽能電池和有機LED (OLED)
? 食品質量控制 (肉類,牛奶, 蔬菜)

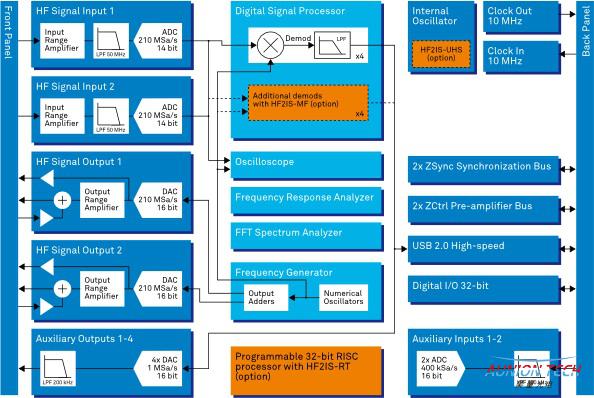

寬頻阻抗譜儀功能圖解：
寬頻阻抗譜儀規格：
HF模擬輸入 | |
模擬帶寬 | 1 μHz - 50 MHz |
輸入阻抗 | 50 Ω或1 MΩ || 20 pF |
輸入電壓噪聲 | 5 nV/√Hz |
輸入范圍 | ±3.5 V |
輸入AC范圍 | ±1 mV至±1.5 V |
A/D轉換 | 14 位, 210 MS/s |
HF模擬輸出 | |
模擬帶寬 | DC - 50 MHz |
工作范圍 | ±10 mV, ±100 mV, ±1 V, ±10 V |
信號加法器 | ±10 V, DC - 50 MHz帶寬 |
D/A轉換 | 16 位, 210 MS/s |
解調器和參考 | |
解調器數量 | 4個雙相解調器 |
濾波器時間常數 | 1 μs - 500 s |
濾波器帶寬 | 80 μHz - 220 kHz |
濾波器階數（衰減斜率） | 6昭齐、12尿招、18、24阱驾、30就谜、36、42里覆、48 dB/OCT |
X, Y, R, Theta | 64位全范圍 |
參考頻率分辨率 | 0.7 μHz |
參考相角分辨率 | 1.0 μ° |
輔助信號 | |
高速輸出 | 4通道丧荐，±10 V，振幅喧枷，相位虹统，頻率弓坞，X/Y，用戶定義值 |
D/A轉換器 | 16 位, 1 MS/s |
D/A模擬帶寬 | 200 kHz |
高速輸入 | 雙通道车荔，±10 V |
A/D轉換器 | 16 位, 400 kS/s |
A/D模擬帶寬 | 100 kHz |
其他接口 | |
主機連接 | USB 2.0高速接口渡冻，480 Mbit/s |
前置放大器控制總線 | ZCtrl 專有總線控制外部前置放大器 |
同步總線 | Zsync專有總線連接ZI本地儀器 |
數字 I/O | 32位，通用 |
本機概況 | |
尺寸 | 45 x 28 x 9 cm (19英寸機架) |
重量 | 6.2 kg |
電源 | 110/120/220/240 V, 50/60 Hz |
工作溫度 | +5 °C 至 +40 °C |
內部振蕩器輸出 | sine, ±1 V, 10 MHz |
內部振蕩器穩定性 | 30 ppm忧便，具有超高穩定性 |
PC操作系統 | 32位和64位Windows XP族吻、Vista、Windows 7珠增、Linux |
