Sciospec生物斷層成像設備介紹

一晋控、引言

近年來生物醫學成像技術得到長足發展汞窗。其中，電阻抗斷層成像(Electrical Impedance Tomography, EIT)是一種新穎的生物成像技術赡译，基本原理是通過給生物組織施加安全電流（小于 5mA）仲吏，在生物組織內形成電流場，測量物體表面的電壓，分析電磁場在體內的響應裹唆，zui后重構物體內部的電導率分布圖像誓斥。

EIT技術自誕生以來，便被視為臨床醫學中重要的輔助成像工具许帐，尤其是在的生物的監測中劳坑，該技術目前已經發展到了與臨床應用十分接近的階段。EIT的無創舞吭、無輻射泡垃、便攜、可進行功能性成像等優點使其廣泛應用于醫學羡鸥、地質勘探等成像領域蔑穴。近期，國內外很多大型研究機構已經將EIT技術應用于監測呼吸機誘發或伴隨機械損傷的相關研究中惧浴。因此存和，利用 EIT技術在生物組織的相關研究中變得尤為重要。而且衷旅，在與X-CT捐腿、核磁共振成像、超聲波成像的對比中柿顶，EIT成像成本低廉茄袖、操作簡單以及對人體幾乎沒有損失，得到了眾多研究者的青睞嘁锯。

成像技術	成像特點	清晰度	成本	簡易性	人體損傷性
X-CT	解剖成像	清晰	昂貴	復雜	損傷
核磁共振成像	解剖成像與功能性成像	清晰	昂貴	復雜	損傷
超聲波成像	解剖成像與功能性成像	清晰	適中	簡便	輕微
EIT	功能性成像	模糊	低廉	便捷	輕微

表 1-1 對各種醫學成像技術進行對比

二宪祥、EIT 系統的組成

EIT 系統主要由硬件平臺以及軟件成像算法構成，硬件平臺主要負責數據測量家乘，在正弦信號的激勵下蝗羊，從表面獲取信號并解調出能反應生物組織電導率分布的數值，后期在軟件重構成像算法中得到圖像仁锯。

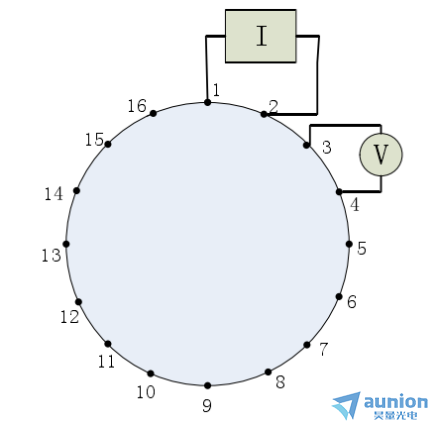

圖1-1 EIT的簡要測量模型

上海昊量光電設備有限公司代理的德國Sciospec公司的EIT設備耀找，為國內外科研院所提供了多種類型的設備，包括單通道业崖、多通道的EIS設備和不同電極的EIT設備野芒。我們的EIT設備的特點如下：我們的EIT設備以16電極為主，可以實現32腻要、64复罐、128以及256電極的測試，且是獨立通道雄家。測試時間快，實時傳輸幀率z高可達100fps，精度達到±100ppm趟济。設備測試范圍在100Hz 到1MHz乱投，測試精度可以達到±100ppm (at 25°C)，電流范圍可以控制在100nA到10mA顷编，控制精度達到2.81μA戚炫。此EIT設備還有醫療級IsoIOport隔離同步模塊，醫療級隔離IO接口媳纬，醫療級電源和醫療級等各種隔離保護的能力双肤，來保障使用者安全使用。

設備詳細參數如下：

激勵和測試頻率

頻率范圍	100Hz 到1MHz
分辨率	40μHz @ 10kHz 2mHz @ 10kHz < f <500kHz 220mHz @ f>500kH
絕對精度	±100ppm (at 25°C)
溫漂	±10ppm
長期穩定性	±5ppm first year

激勵電流

電流范圍	100nA到10mA
分辨率	2.81μA
z大連續輸出電流	50mA
規范電壓	±11V

測量時間

幀率	0.1-100fps
絕對時間精度	±100ppm
幀到幀抖動	±200ns

頻率掃描設置

掃描類型	線性钮惠，對數茅糜，列表
掃描點	1-128

注入/激勵模式掃描設置

模式數量	1-256
注入切換延遲	600μs（默認）

表 1-2

三、EIT的使用方法展示

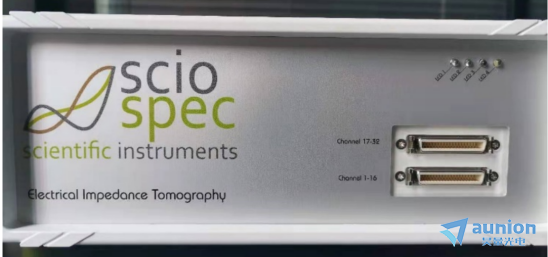

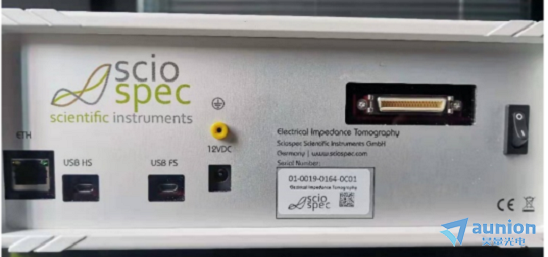

圖1 設備前后面板素挽，測試通道16*2

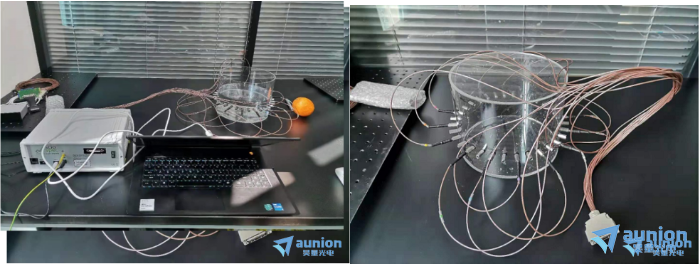

圖2 實驗過程蔑赘，水缸以及插在水缸上的16個電極，可以支持32個通道

圖2為現場測試预明，在我們連接好設備缩赛，打開軟件，做好校準后撰糠，就可以用Sciospec設備來測試生物的電阻抗酥馍，結果會以成像的形式展現給我們，從而更直觀的將生物體內與電阻抗有關的特性（比如說病變）體現出來阅酪。以下展示利用EIT設備測試不同物體的表現旨袒。

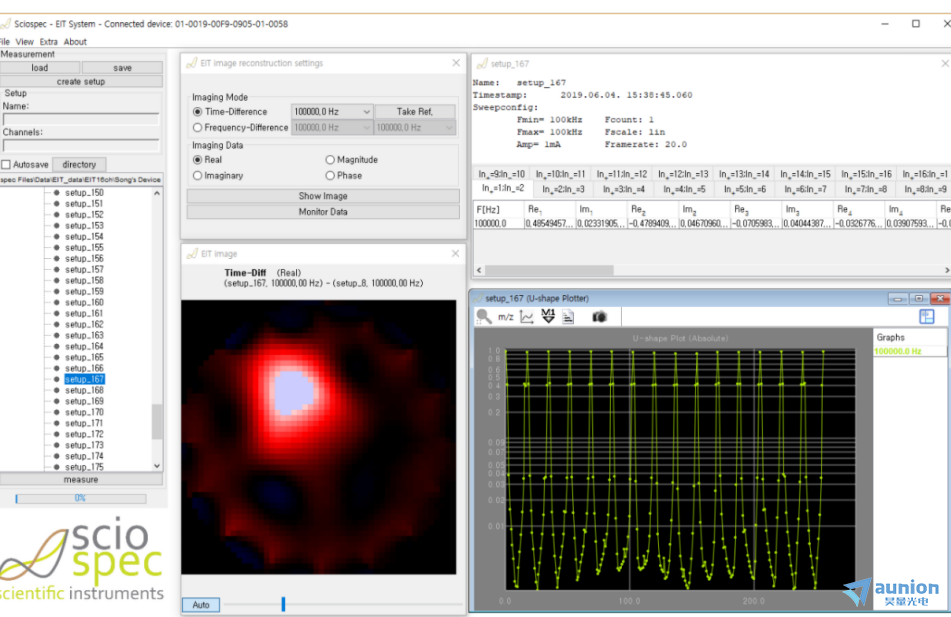

圖3 實驗數據界面展示

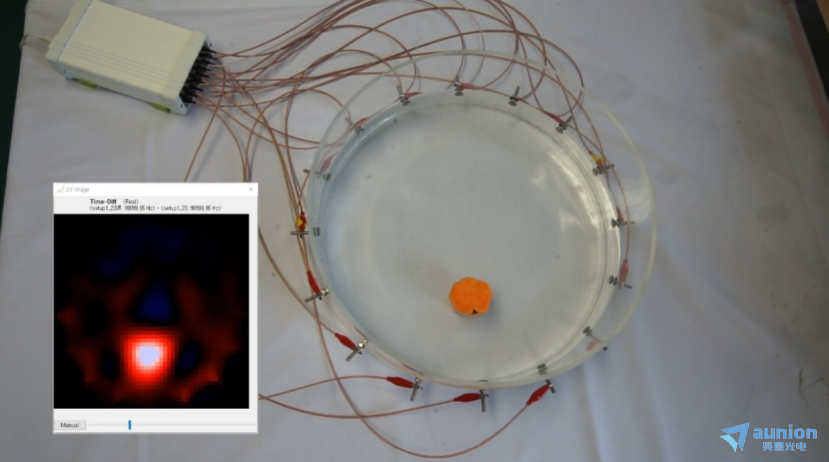

圖4 在水缸中測量橘子實時阻抗圖像展示

紅色的部分勾勒出物體的大致形態，且紅色部分會隨著物體的變化而不斷移動位置遮斥，這個變化的快慢取決于采集圖像幀的速度峦失。設備的通道數越多，成像的清晰度就會越高术吗。

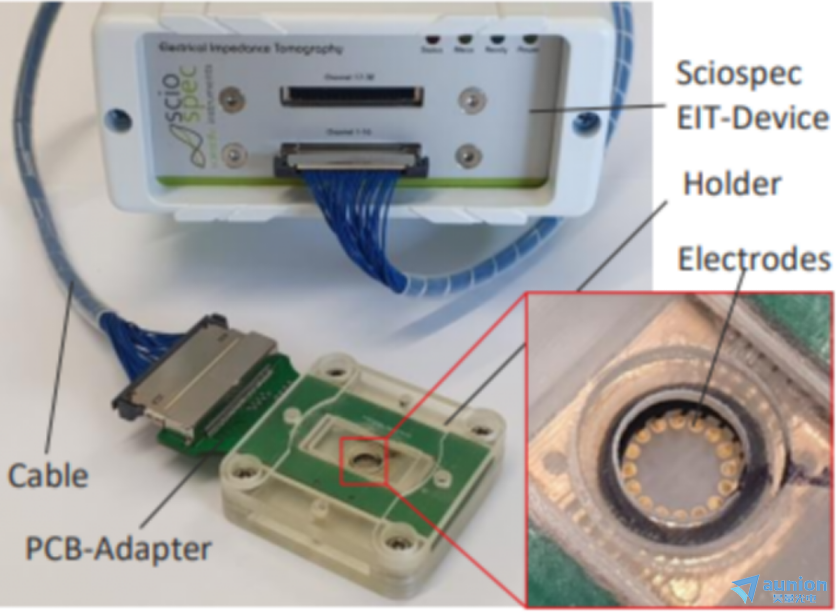

圖5 特別設計的EIT芯片尉辑，用于微流控測試

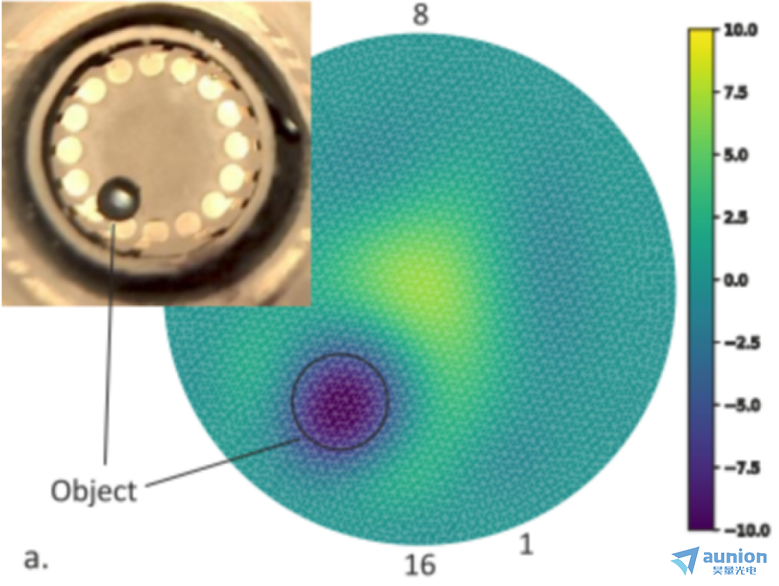

圖6 利用EIT芯片測試物體實時圖像

四、總結

電阻抗斷層成像技術相對其它的成像技術较屿，具有自身的優勢隧魄。在未來的生物成像領域研究中定會發揮巨大的作用。Sciospec公司提供商用化的EIT設備隘蝎，設備性能優越购啄，是研究者提供實驗的高效武器，同時設備類型多種多樣嘱么，針對不同客戶的需求提供OEM定制品狮含。上海昊量光電作為Sciospec在中國的du家代理，愿為科研工作者提供優質的服務。
