在這篇應用說明中我們將通過一個示例演示和探討如何用Moku:Lab進行精確的阻抗測量题涨。首先偎谁，我們探討了使用頻率響應分析儀測量
阻抗的數學方法总滩。在第二部分中，我們使用Moku:Lab對一個電感元件進行測量巡雨。
阻抗測量應用指南
在這篇應用說明中我們將通過一個示例演示和探討如何用Moku:Lab進行精確的阻抗測量闰渔。首先，我們探討了使用頻率響應分析儀測量
阻抗的數學方法铐望。在第二部分中冈涧，我們使用Moku:Lab對一個電感元件進行測量。
頻率響應分析儀
Moku:Lab頻率響應分析儀輸出通道產生正弦掃頻信號正蛙，同時輸入端用于測量接收信號的幅度（或功率）及相位督弓。從而測量出的系統或
被測設備的傳遞函數并繪制出幅度和相位隨頻率變化的趨勢，通常稱之為波特圖乒验。
頻率響應分析儀測量功率單位
在之前的的應用說明中[1], 我們闡述了Moku:Lab輸出1 Vpp 正弦波信號愚隧，并反饋回Moku:Lab輸入端50Ω負載電阻，所測得的功率值：
然后我們用該功率比值锻全，來準確測量電阻阻抗狂塘。
電感
兩端口測量
在這個示例中，我們將測量一個已知的電感器—Wurth Electronics #7447021鳄厌。這是一個100μH電感器荞胡，額定頻率為10 kHz 時允許
± 20% 量差。
表 1 : 電感器的參數規格[2]
我們按照?qǐng)D2所示的方法了嚎，連接Moku:Lab輸出硝训，被測電感，以及兩個輸入通道新思。這樣可以精準的測量電感的頻率響應窖梁。

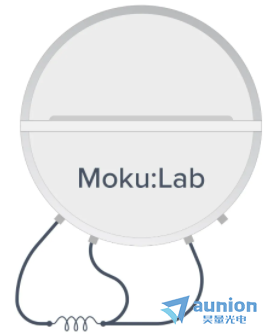

圖 1 : Moku:Lab 測量裝置
圖 2 :兩端等效電路

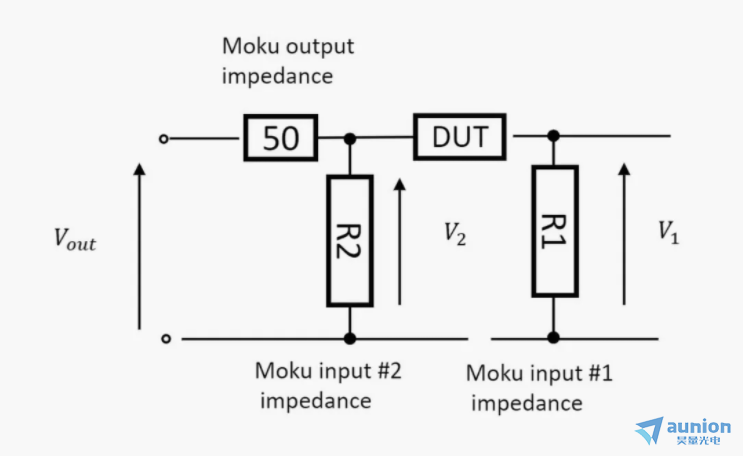

圖2顯示Moku:Lab雙端口測量電感的等效電路。R1 和 R2 是輸入阻抗(50 Ω); 被測器件（DUT）是電感器夹囚。
我們可以使用Moku:Lab頻率響應分析儀測量出V1相較于V2在不同頻率的相位和幅度纵刘。
計算方法
基礎電路理論告訴我們，電感的感抗和Moku:Lab 50Ω 電阻輸入阻抗可以用一個相量圖來表示（圖3）
圖 3 : 阻抗相量圖
因此, 通過測量在頻率
