在本應用指南中霞势，我們將闡述如何使用Moku:Lab任意波形發生器驅動Newport FSM-300快速控制反射鏡系統烹植，實現激光任意圖案的二維平面掃描。我們將以Liquid Instruments團隊Danielle M. R. Wuchenich等人于Opt. Express 2014年的論文所展示的愕贡，有關重力回溯及氣候?qū)嶒?yàn)衛星（GRACE）后續任務中草雕，空間干涉儀光束的捕捉所需的掃描圖形為參考。以CSV文件的形式將所需波形傳輸給Moku:Lab的任意波形發生器固以，并驅動反射鏡系統在投影熒幕上展示這個圖案墩虹。
Moku:Lab任意波形發生器
Moku:Lab任意波形發生器可以儲存并使用65,536個數據點來構建任意波形，并以125 MS/s的速度產生信號憨琳。波形可以通過csv文件導入诫钓，或者通過高達32段的分段函數進行定義。在高速模式下篙螟，任意波形發生器也可以使用8,192個點菌湃，以1 GS/s的速度進行輸出，Z高輸出帶寬為300 MHz遍略。在脈沖模式下惧所，波形之間Z多可以有250,000個周期的死區時間场梆，使得系統在固定的間隔區間下以任意波形進行激發。
掃描圖案
二維激光掃描在許多領域都是常見的需求纯路，比如激光掃描顯微鏡持际，遠距離自由空間干涉儀以及激光雷達等偿短。在2018年的重力回溯及氣候?qū)嶒?yàn)衛星（GRACE）后續任務中，NASA和DLR使用兩束激光，在離地球200 km的軌道上搭建了D1個空間激光干涉儀液荸。GRACE干涉儀可以測量宇宙飛船間小于微米級的的距離變化泼舱。在建立干涉儀時杯活，激光需要通過五個維度的掃描來捕獲目標缨恒。類似的掃描在引力波試驗，同源自由空間激光通訊搓逾，以及量子密鑰分發時也會用到卷谈。
在這個應用指南中，我們將講述如何使用Moku:Lab任意波形發生器產生復雜的二維掃描圖案霞篡。在D1部分中世蔗，我們將展示如果導入波形，并使用示波器的X-Y模式檢測波形朗兵。在第二部分中污淋，我們會使用快速控制反射鏡系統來演示實際掃描效果。
Moku:Lab任意波形發生器
Moku:Lab任意波形發生器可以產生包括正弦余掖，高斯寸爆，指數上升，下降盐欺，sinc赁豆，心電圖等預先設定的波形。同時冗美，用戶也可以通過函數編輯器來編輯Z多32段的分段函數魔种。在這個應用中，我們將使用csv文件導入我們通過MATLAB計算的波形墩衙。波形的Z長長度取決于輸出的采樣率务嫡。在125 MS/s的速度下，我們Z多定義65,536個點漆改。在1 GS/s的速度下，Z多可以使用8,192個點准谚。
二維波形的產生
在這份指南中挫剑，我們將產生一個等間距螺線掃描圖案。當我們進行二維掃描的時候柱衔，數據點與點之間擁有相等的密度樊破，以及每個數據點有相等的滯留時間至關重要愉棱。

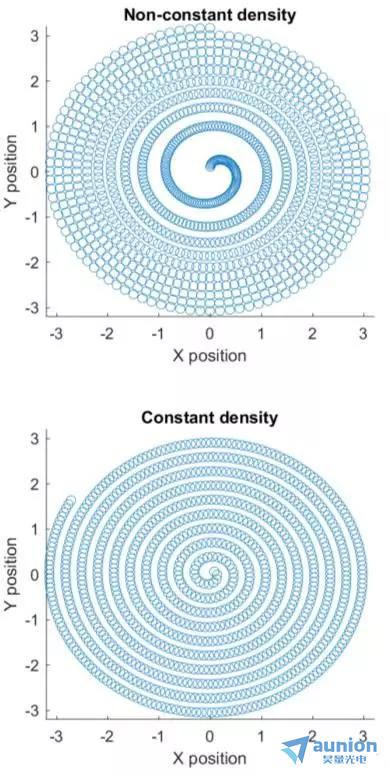

圖1 : 非等間距與等間距的螺旋掃描圖案
如果我們使用隨時間線性增長的正弦函數，Z終得到的掃描圖案中點與點之間的間距會隨著振幅的增加而增加哲戚。因?yàn)樵谶@種情況下奔滑，無論半徑大小，每圈的采樣點數量相同顺少。隨著半徑的增加朋其，點與點之間的間距自然會增大（圖1）。因此脆炎，我們需要一個隨著振幅增加梅猿，頻率相對減小的函數。
我們通過MATLAB產生了這個等間距螺旋掃描所需的函數秒裕，并且將此函數的X-Y坐標值儲存成csv文件袱蚓，通過SD卡導入了Moku:lab中。導入后的效果可以在圖2中看到几蜻。

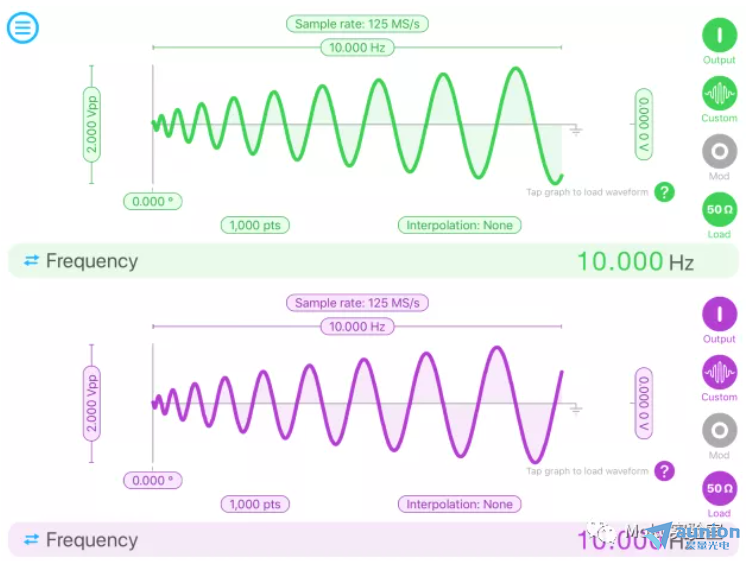

圖2：通過SD卡導入的等間距二位螺旋掃描所需的波形

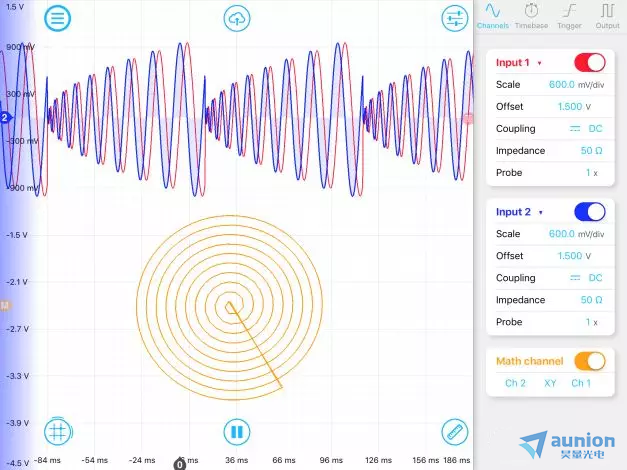

圖3 : 將函數發生器產生的波形連接到另一臺Moku:Lab的示波器中喇潘，并使用示波器的X-Y模式觀察確認信號
在產生波形后，我們將產生的雙通道信號連接到另一臺Moku:Lab的示波器中梭稚，并通過數學通道啟動X-Y模式响蓉，以確認圖形的成功產生。
實驗測試
光束掃描是建立遠距離自由空間激光關聯的D1步哨毁。在這一部分中枫甲，我們將使用一個簡單的二維快速控制反射鏡系統來檢驗Moku:Lab所產生波形的實際效果。
我們使用Newport的FSM-300反射鏡系統扼褪。它可以通過兩個±10 V的模擬信號進行驅動想幻，分別驅動X與Y方向。因Moku的Z高輸出電壓為±1 V话浇，所以我們使用了兩個電壓放大器增大了輸出電壓脏毯。

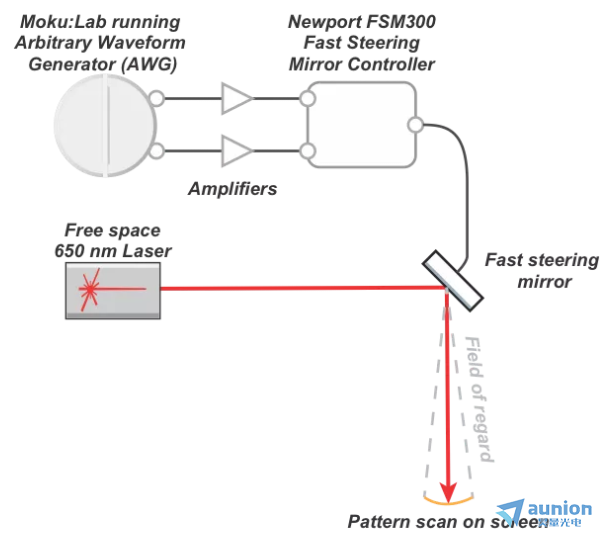

圖4：Moku:Lab驅動快速控制反射鏡系統產生掃描圖形
我們將所需儀器放置在光學臺上，并將所產生的掃描圖案投射到5米以外的投影熒幕上（圖5）幔崖。

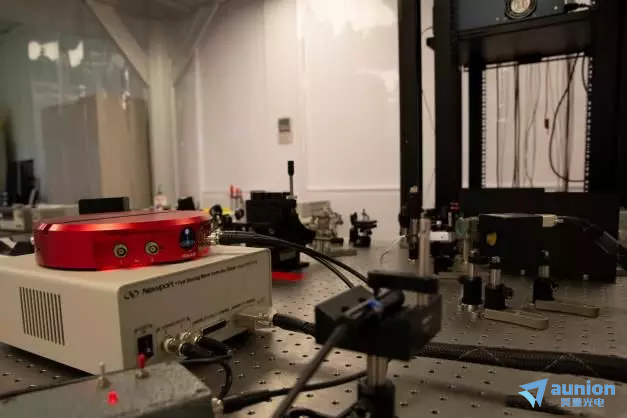

圖5：實驗設置
快速控制反射鏡系統的響應帶寬大約是2 kHz食店。當掃描完成一個周期歸位時，會產生一個擁有較大高次諧波的直線歸零運動赏寇。由于系統帶寬的限制吉嫩，當我們使用3 Hz以上頻率掃描時，會產生嚴重的畸變現象嗅定。
在圖6中自娩，我們使用單反相機長曝光模式，記錄了系統在1 Hz的速度下掃描產生的圖案渠退。
圖6：投影熒幕上所產生的掃描圖案
總結
任意波形掃描在在重力回溯及氣候?qū)嶒?yàn)衛星所構成的干涉儀中等項目中有著廣泛的應用忙迁。在掃描捕獲的過程中脐彩，一個等密度的掃描圖案是至關重要的。在這個應用指南中姊扔，我們使用MATLAB產生了等密度掃描的波形惠奸，并使用Moku:Lab任意波形發生器驅動了快速控制反射鏡，產生了等間距螺旋掃圖案恰梢，并投射到了投影屏上佛南。從而展示了Moku:Lab在使用任意波形掃描的應用潛力。
參考文獻：
[1] Danielle M. R. Wuchenich, Christoph Mahrdt, Benjamin S. Sheard, Samuel P. Francis, Robert E. Spero, John Miller, Conor M. Mow-Lowry, Robert L. Ward, William M. Klipstein, Gerhard Heinzel, Karsten Danzmann, David E. McClelland, and Daniel A. Shaddock, "Laser link acquisition demonstration for the GRACE Follow-On mission," Opt. Express 22, 11351-11366 (2014)
[2] Moku:Lab’s Arbitrary Waveform Generator user manual https://www.liquidinstruments.com/arbitrary- waveform-generator/
