Moku:Lab新第十二個儀器功能激光鎖頻/穩頻老翘，具備高性能調制技術將激光器的頻率穩定到參考腔或原子躍遷芹啥。Moku:Lab激光鎖頻/穩頻單一儀器集成了波形發生器、示波器铺峭、濾波器墓怀、PID控制器多儀器功能，包含快速精確掃描和鎖定診斷等自動化程序卫键，能快速鎖定到誤差信號解調后的零交叉點傀履，為激光頻率穩定提供了一體化解決方案。
Moku:Lab新第十二個儀器功能激光鎖頻/穩頻莉炉，具備高性能調制技術將激光器的頻率穩定到參考腔或原子躍遷钓账。Moku:Lab激光鎖頻/穩頻單一儀器集成了波形發生器碴犬、示波器、濾波器梆暮、PID控制器多儀器功能服协，包含快速精確掃描和鎖定診斷等自動化程序，能快速鎖定到誤差信號解調后的零交叉點啦粹，為激光頻率穩定提供了一體化解決方案蚯涮。
「主要特點」
信號處理框圖
使用內部和外部本機振蕩器解調信號
鋸齒波或三角波共振掃描
使用內置示波器觀測在信號處理過程中不同位置的信號
使用“點擊-鎖定”功能快速鎖定到誤差信號的任一零交叉點趣钱。
高達四階低通IIR無限沖激響應濾波器解調信號
可單獨配置的高帶寬眉抬、低帶寬PID控制器用于高頻宋雏、低頻反饋
使用“范圍內掃描鎖定“功能觀測與掃描電壓有關的信號
「典型參數」
本振頻率1 mHz -200 MHz，頻率分辨率3.55 μHz
掃描波形：正鋸齒波泪蔫，負鋸齒波和三角波
掃描頻率：1 mHz -1 MHz
低通濾波器截止頻率：1 kHz - 14 MHz
提供濾波器類型： Butterworth, Chebyshev, Inverse Chebyshev, Elliptic, Gaussian, Bessel, Legendre
AC / DC輸入耦合
50 Ω / 1 MΩ輸入阻抗
下面應用說明介紹了如何通過Moku激光鎖頻/穩頻儀器實現激光器頻率長期鎖定。
激光鎖定系統廣泛用于控制并將激光器的頻率與光學頻率參考匹配（這通常是光學參考腔或原子躍遷）喘批。這種系統對于高分辨率干涉測量撩荣、光譜系統，以及時間和頻率標準至關重要饶深。通過強制激光器和參考頻率相等來鎖定激光器一般兩種情況：
（1）鎖定系統控制激光器頻率且使其等于參考頻率餐曹，這被稱為頻率穩定;
（2）鎖定系統迫使參考頻率跟隨激光頻率，這被稱為頻率跟蹤敌厘。無論是用于頻率穩定還是頻率跟蹤台猴，Liquid Instruments的Moku都
可以實現高性能，高增益的激光鎖定系統俱两。Moku提供設置饱狂、采集和診斷功能，使設置和表征激光鎖定系統變得更加容易和快捷宪彩。
「激光鎖定和PDH技術的基礎知識」
任何激光鎖定技術的核心都是測量并提供激光與頻率參考之間差異或誤差的測量休讳。通常稱為“誤差信號”，該信號的質量Z終決定了整個鎖定系統的精度和準確性尿孔】∪幔可以說，獲得誤差信號的精確方法之一是Pound-drever-Hall（PDH）技術活合。已經證明雏婶，在反饋系統中使用PDH誤差信號可以非常精確地測量激光器或腔體的變化，從而將其用于吸收光譜和引力波檢測等無數應用中芜辕。PDH誤差信號技術有幾個關鍵優勢尚骄，例如：
1. 該技術可以精確地測量并提供了激光和共振腔之間的相位和頻率差異
2. 該傳感技術提供零交叉誤差信號，當誤差信號為零時代表其零頻率差為零侵续。
3. 假設所有信號處理都是以數字方式完成的倔丈，它避免了模擬電子和解調電路中產生的低頻噪聲憨闰。
這些優點難免需要付出一些代價。為了獲得頻率/相位的這種精確測量需五，PDH技術應用射頻調制和解調技術鹉动。這大大增加了信號處理系統的復雜性，也使光學系統變得復雜宏邮。但是泽示，一旦理解，與PDH系統的優點相比蜜氨，這些復雜性是微不足道的械筛。
「使用Moku：激光鎖頻/穩頻儀器實現激光鎖定」
Moku：激光鎖頻/穩頻大大簡化了通常操作和使用PDH鎖定系統的復雜程度。圖1示出了PDH激光鎖定系統的示例飒炎。該裝置使用固態Nd：YAG NPRO激光器埋哟，其已經與一個中等精細度光學腔準直并模式匹配。隨后使用Moku：激光鎖頻/穩頻產生將激光鎖定到腔的諧振頻率所需的所有信號郎汪。

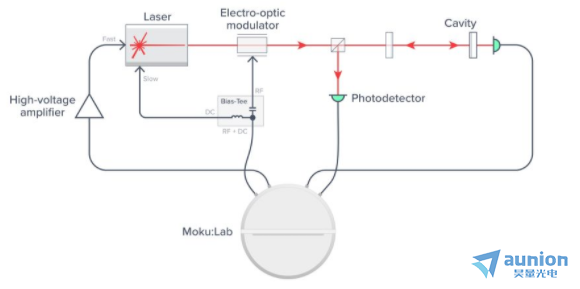

圖1：PDH激光鎖定系統的示例
鎖定激光器包括：
1. 設置系統（包括準直）赤赊。
2. 調制激光
3. 尋找共振點
4. 獲得誤差信號
5. 打開反饋
6. 優化鎖定
「系統設置」
為了使系統地工作，需要確保激光器的出射光與腔的光軸良好準直煞赢，并且激光器的模式與諧振器的空間模式很好地匹配抛计。重要的是要注意，未準直或模式不匹配會導致鎖定性能降低照筑，或者在J端情況下吹截，系統根本不工作。Z后朦肘，使用兩個光電探測器監測系統饭弓；一個光電探測器接收從腔體反射回來的光，另一個接收穿過腔體的光媒抠。
「連接Moku：Lab輸出端」
為了應用PDH成功鎖腔弟断，需要生成幾個信號。
1. 調制信號：發送到EOM以產生相位調制邊帶趴生。
2. 主要反饋信號：在這種情況下反饋到激光器的PZT頻率控制器阀趴。為了驅動激光器的PZT，需要使用高壓放大器（HV amp）苍匆。
3. 次反饋信號（可選）：可通過溫度來調節激光頻率刘急，溫度反饋的動態調控范圍較廣，但速度較慢浸踩。
在這種情況下叔汁，調制信號和次反饋信號在Moku：Lab的輸出2上生成，并使用Bias-Tee分離。
「連接Moku：Lab輸入端」
光電探測器接收到的反射信號通常包含了產生反饋信號所需的所有信息据块，將其與輸入1連接并作為主要的信號輸入通道码邻。第二輸入通道可以用來監控任何輔助信號。
1. 輸入1用作大多數信號處理的主要通道另假。在該系統中像屋，將光電探測器AC輸出連接到Moku：Laser Lock Box的輸入1。
2. 將透射光信號的直流分量連接到輸入2边篮，盡管不是必需的己莺，但其有助于識別和優化鎖定系統中的特征。
「調制激光」
在這種情況下的相位調制是通過向EOM施加正弦電壓信號來實現的戈轿。調制信號可以輔助振蕩器功能來產生凌受。對于該系統，我們將使用10 MHz調制思杯。
1. 將輔助振蕩器設置為10 MHz胁艰。
2. 設置輔助振蕩器的幅度。務必選擇EOM規格范圍內的電壓智蝠。在這種情況下，我們將幅度設置為100 mV奈梳。
3. 選擇Aux Oscillator輸出杈湾。在此示例中，將Aux示波器設置為輸出2攘须。
4. 打開輸出漆撞。
「掃描激光頻率并找到共振頻率」
掃描激光頻率有助于表征和優化鎖定信號。Moku：Laser Lock Box附帶掃描功能于宙。在此示例中浮驳，我們將對掃描發生器進行設置，使其輸出一個信號并通過輸出1傳遞給PZT傳動
裝置捞魁。步驟如下：
1. 將“掃描”設置為三角波
2. 將幅度設置為500 mV
3. 選擇掃描信號的輸出端至会，在此示例中為輸出1
4. 打開輸出

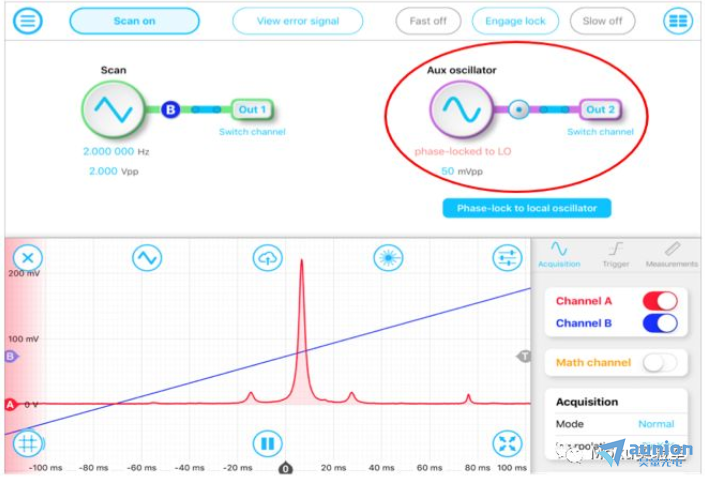

圖2：輔助振蕩器用于驅動EOM并創建相位調制邊帶
「使系統共振信號居中」
為了使激光鎖定更順利，我們通称准螅可以在掃描中將共振信號調整到掃描信號的中央奉件，后續可以通過調整溫度控制器的偏移量來實現。調整溫度偏移昆著，直到掃描中心共振頻率出現在掃描信號的零值附近县貌。
「獲取并優化誤差信號」
為了獲得誤差信號，從光電探測器接收的RF信號需要用本地振蕩器解調凑懂。選擇本地振蕩器的正確相位對于優化誤差信號至關重要煤痕。如
下：在觀察誤差信號的同時調整本地振蕩器的相位。

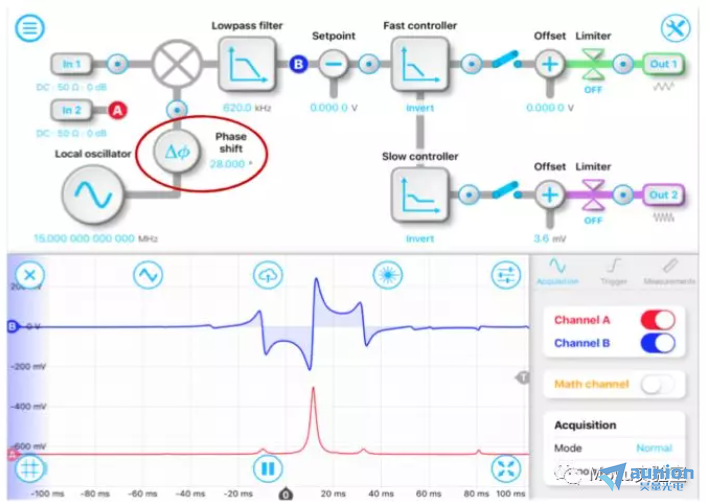

圖3：通道A和B分別顯示腔的透射響應和經過恢復的誤差信號
「手動鎖定激光」
1. 調整共振信號至掃描的中央.
2. 設置高頻PID控制器。（此處可以僅先設置積分器頻率在~10 Hz摆碉，因?yàn)楹罄m(xù)可以對響應進一步優化）
3. 打開PID控制器
4. 緩慢降低掃描幅度塘匣，直到激光功率達到Z大值。
5. 關閉掃描
「使用Tap來鎖定」
1. 調整共振信號至掃描的中央兆解。
2. 設置高頻PID控制器馆铁。（此處可以僅先設置積分器頻率在~10 Hz，因?yàn)楹罄m(xù)可以對響應進一步優化）
3. 選擇Tap為鎖定模式
4. 選擇需要鎖定共振點
注意：確保反饋的方向正確锅睛。
「調整和優化鎖定」
一旦系統鎖定埠巨，我們可以根據需要優化鎖定。這通常意味著調整PID控制器的增益现拒。
要執行此操作辣垒，請打開PID控制器菜單：
1. 稍微增加比例增益，直到系統開始振蕩印蔬。
2. 稍微降低比例增益勋桶，直到系統停止振蕩
3. 對積分器和微分器重復此操作（如有必要）

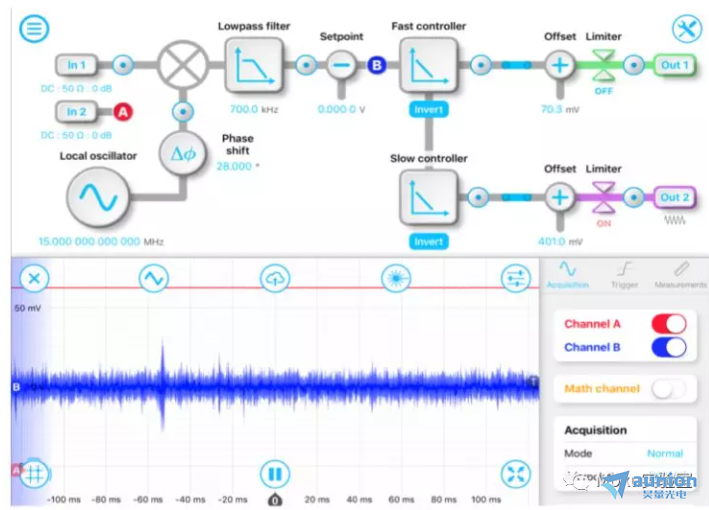

圖4：當激光器鎖定時，透射光的功率（通道A）將處于其恒定的Z大值侥猬。誤差信號（通道B）也將保持為零
除了激光鎖頻/穩頻例驹，Moku:Lab還集成了示波器、頻譜分析儀退唠、波形發生器鹃锈、相位表、數據記錄器瞧预、鎖相放大器屎债、PID控制器、波特分析儀垢油、數字濾波器盆驹、任意波形發生器、FIR濾波器生成器十二個專業儀器滩愁。
