拉曼現象由印度科學家C.V. 拉曼于1920 年代發現1, 2躏啰。如今趁矾，拉曼光譜已成為廣泛使用的探知分子振動模式的方法3，4给僵。與其他分析化學方法相比毫捣，光譜方法可以提供很高的空間分辨率，探測裝置無需與樣品相接觸帝际。分子振動光譜提供了相對較高的化學特異性蔓同，且不需要額外的標記。然而蹲诀，自發拉曼現象是一個非常弱的散射現象牌柄。如果直接使用自發拉曼進行成像或者顯微研究，一張圖可能需要幾小時的采集時間侧甫。因此珊佣，相干拉曼方法，如受激拉曼散射如今被廣泛的應用于顯微鏡研究披粟。在這個應用指南中咒锻，我們將講述如何使用Moku:Lab的鎖相放大器進行受激拉曼散射的信號探測。
背景介紹
拉曼光譜是一種非破壞性的分析化學方法守屉。它可以用來直接探測分子的振動模式惑艇。相比于基于電子能級的光譜光譜方法，拉曼光譜顯著提高了測量的特異性拇泛，而且不需要在系統中引入熒光標記滨巴。被測樣品能夠以完全無接觸，無標記的方法進行檢測俺叭，防止了其他因素對系統的影響6恭取，7。紅外光譜是另一種常見的分子振動光譜方法熄守。紅外與拉曼光譜有著不同的選擇定則蜈垮。紅外光譜對偶極子的變化敏感，而拉面光譜則對極化率敏感4裕照。這使得紅外與拉曼對特定的化學鍵振動有著更好的探測效果攒发。對于成像應用，還有兩個其他的考慮因素：1）紅外有著較長的波長晋南，通常達到幾個微米惠猿。這使得成像的空間分辨率被其波長本身所限制。拉曼可以使用可見或近紅外光源负间，所以可以達到更高的高的空間分辨率偶妖。2）水分子對紅外有著很強的吸收姜凄。在水分較為豐富的環境中，比如生物樣品餐屎，紅外光譜可能會受到較強背景吸收的影響檀葛。因此玩祟，拉曼光譜在這些情況下通常有著更廣泛的應用腹缩。
拉曼散射相對于瑞利散射，是一個較弱的散射現象空扎。通常藏鹊，一個光譜測量需要進行幾秒鐘的信號平均以獲得足夠的信噪比。對于光譜測量转锈，這本身不是一個問題盘寡。然而，對于光譜成像而言撮慨，這意味著一張圖可能需要幾個小時的信號平均竿痰，嚴重限制了高通量樣品檢測的能力。因此砌溺，多種不同的方法相繼被用來提高拉曼信號的強度影涉。比如使表面增強拉曼可以使得拉曼光譜的探測極限到達單分子層級8。然而规伐，這些測量所引入的納米顆粒很難均勻的分布到樣品中蟹倾，因此難以做到定量分析。對于成像科學來說猖闪，非線性光學效應產生的增強效果是一個更加適合的方法鲜棠。比如受激拉曼散射（SRS）效應，以及相干反斯托克拉曼散射（CARS）效應培慌。

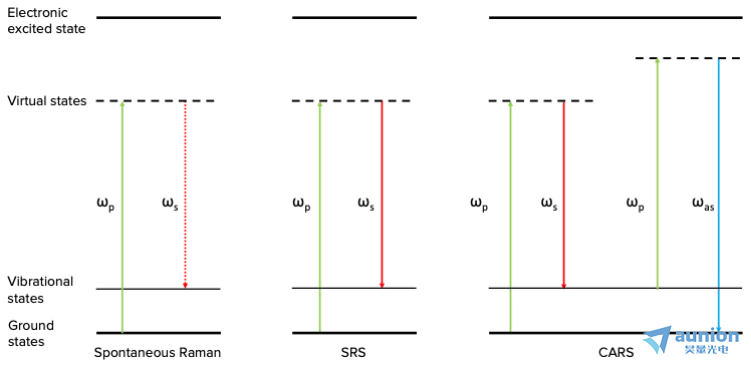

圖1：自發拉曼豁陆，SRS以及CARS的雅布隆斯基圖
相干拉曼效應Z早于1960年代被發現6。在90年代晚期和00年代吵护，隨著超快鎖模激光的發展献联，謝曉亮以及其同事相繼發表了有關CARS9和SRS10的無標記化學信息顯微鏡論文。此后何址，這些技術被廣泛應用到有關化學里逆，生物學以及材料學的研究當中6，7用爪，11原押。CARS和SRS有著諸多相似性：這些非線性光學過程通常會發生在同樣的條件下，且實驗所需的儀器設置大致相同偎血。當然诸衔，也有一些不同點：比如CARS的信號（圖1盯漂，ωas）與自發拉曼相似，發生在與輸入光源（ωp, pump, ωs Stokes）不同的波長笨农。因此就缆，通過短通濾波片可以輕易將信號分離。信號本身光強較弱谒亦，所以一般使用比較敏感的探測器竭宰，比如光電倍增管（PMT）進行探測。然而份招，CARS的探測同時會受到一些其他非共振非線性光學現象產生的背景切揭。這些背景限制了實際使用這種CARS的檢測極限，并同時使所測得的光譜與自發拉曼相比產生一定畸變锁摔。另一方面廓旬，SRS信號不受到大多數其他非線性光學現象的影響。然而谐腰，SRS的信號本身發生在與輸入光源相同的波長孕豹。SRS現象本身只相應的稍微減弱或增加泵光或者斯托克斯光源。這些相應較小的變化很難用常規方法進行探測十气，因此励背，需要使用泵浦-探測以及鎖相法進行探測。
光學泵浦-探測以及鎖相探測
泵浦-探測是多光子探測中常用的方法桦踊。這些試驗通常使用兩束超快激光椅野。一束激光時刻對樣品進行照射，另一束激光則通過調幅調制在一個固定的頻率籍胯。因此竟闪，如何由第二束光作用與D1束光所產生的變化都會被傳遞到D1束光中。在檢測段杖狼，將調制的光束使用空間炼蛤，或者濾波片的方法阻擋。只有本身未調制的光能到達探測器蝶涩。因?yàn)樾盘柋旧碇话l(fā)生在調制頻率理朋，因此，只要使用鎖相放大器對調制頻率進行檢測绿聘，就能檢測出兩束光互相作用所產生的信號嗽上。鎖相放大器使用混頻原理，可將輸入的電子信號與本地振蕩信號混頻熄攘，并通過低通濾波器濾除并放大兽愤。在頻譜中，只有十分接近本地振蕩器頻率的信號才能被放大并檢測。而其他頻率的光浅萧，比如激光本身的重復頻率逐沙，以及DC背景都會被濾掉。這使得鎖相放大器成為泵浦-探測不可或缺的儀器洼畅。有關鎖相放大器更詳細的介紹吩案，可以參考以下文章：鎖相放大器的基本原理
對于SRS的檢測，我們將兩束激光的能量差精確的調節到我們想要檢測拉曼位移的能量級帝簇。然后徘郭，我們可以對泵浦光，或者斯托克斯光進行調制己儒。如果泵浦光被調制崎岂，則SRS會對斯托克斯光在調制頻率產生一個微弱的增強捆毫。如果我們在檢測端檢測斯托克斯光闪湾，則所測得的增強被稱作受激拉曼增強（SRG）。相反绩卤，如果我們對斯托克斯光進行調制途样，則SRS會對泵浦光在調制頻率產生一個微小的減弱。如果我們在檢測端對泵浦進行檢測濒憋，則所測得的增強被稱為受激拉曼減弱（SRL）何暇。由于我們所使用的檢測器在泵浦光有著更好的檢測效率，在這個應用指南中我們將使用SRL檢測方法凛驮。

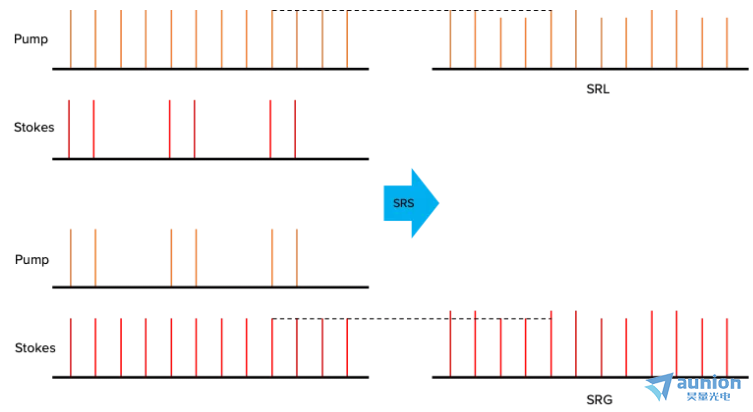

圖2：SRS顯微鏡的SRL和SRG檢測
試驗設置
激光
SRS的產生需要兩束超快激光同時在時間和空間上相互交疊裆站。為了獲得穩定的時間同步，大部分SRS顯微鏡通常使用一個Ti:Sapphire激光產生泵浦和斯托克斯光源黔夭。皮秒與飛秒激光都可以用來進行SRS的產生宏胯。皮秒激光本身擁有更精細的光譜。使用皮秒激光可以利用簡單的光學設置達到更高分辨率的光譜本姥。與自發拉曼不同肩袍，SRS一次檢測只能測得單色的光譜信息。因此婚惫，檢測更多的拉曼位移需要調節激光本身的波長氛赐。這個過程通常限制了光譜的掃描速度。另一方面先舷，飛秒激光可以使用光譜對焦的方法快速的調節泵浦光與斯托克斯之間的能量差艰管，光譜圖像可以在更快的被采集。然而蒋川，這個方法顯著提高了光路的復雜度牲芋。高折射率的材料，比如SF57玻璃柱，或者一對光柵需要被加入到光路中街图。同時浇衬，光譜掃描的范圍本身也有限。一個關于光譜對焦的詳細介紹可以在一篇Z近發表的文獻中查詢12餐济。
總結來說耘擂，如果成像只需要測量單個拉曼位移，則皮秒激光可以簡化光路的設置絮姆。對于光譜圖像的采集醉冤，飛秒激光可以極大的提高采集速度。Moku:Lab的鎖相放大器可以與皮秒或者飛秒激光所配合使用篙悯。在這個應用指南中蚁阳，我們將使用飛秒激光（Spectra-physics Mai Tai）配合SF57玻璃柱對光譜對焦SRS進行演示湿故。
調制昂芜，延時臺，以及掃描鏡
泵浦光和斯托克斯光通常會使用電光調制器（EOM）或聲光調制器（AOM）進行調制逮矛。調制頻率通常在兆赫茲的頻段矮燎。這樣可以有效的降低光熱效應定血，提高圖像采集的速度。在這個應用指南中诞外，我們將使用AOM對泵浦光在2兆赫的頻率進行調制澜沟。
在光路中，一個電動延時臺被用來準確的調節泵浦和斯托克斯光之間的延時峡谊。對于光譜對焦的SRS來說茫虽，這個延時臺同時被用來微調兩束光之間的能量差。像大多數非線性光學成像系統一樣既们，SRS和CARS的成像大多使用的是光束掃描的方法濒析。一堆振鏡被放置在物鏡前對光線進行掃描。在這個展示中贤壁，我們使用了一對Thorlabs的GVS 102振鏡悼枢。
物鏡，聚光鏡脾拆，探測器馒索，數據采集
當激光經過振鏡掃描后，通過物鏡在樣品上形成一個焦點名船。相干拉曼成像通常使用高NA的水鏡或者油鏡進行測量绰上，從而更有效地達到相位匹配的條件。通過樣品后渠驼，光在前進方向被采集蜈块，并重新聚焦在探測器上。通常，我們使用浸油聚光鏡來提高采集效率百揭。在這個示例中爽哎，我們使用了1.2NA，60倍（UPLSASP 60XW器一， 奧林巴斯）的物鏡對光進行了聚焦课锌。
光被聚光鏡采集后，通過了一個光學濾鏡阻斷被調制的光后祈秕，被重新聚焦到了光電二極管上渺贤。二極管所產生的信號隨后被送入鎖相放大器。取決于光電二極管的結構请毛，電流或電壓前置放大器可以被放置于二極管和鎖相放大器之間志鞍。鎖相放大器隨后將收集的信號與本地振蕩器混頻，將調制的AC信號轉換成DC信號方仿，放大并輸出固棚。信號隨后被送入采集卡中成圖并儲存。在這個應用指南中兼丰，一個Hamamatsu S3994-01光電二極管玻孟，配合一個自制的電流電壓轉換器被用來檢測光學濾鏡后所剩余的信號唆缴。這個信號被Moku:Lab的鎖相放大器以外部參考（PLL）模式鳍征，7微秒二階的時間常數進行解調。解調后面徽，這個信號被加以一個10 dB的增益艳丛，Z后送到了NI DAQ系統對信號，配合NI的虛擬儀器進行Z后的處理合成圖趟紊。

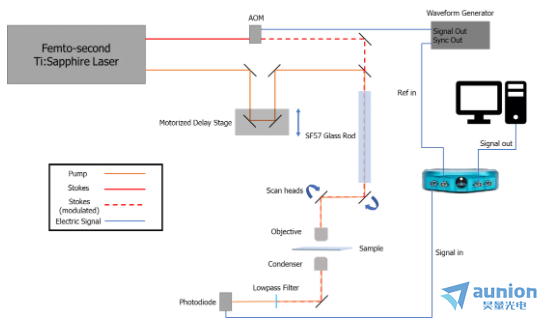

圖3：SRS顯微鏡以及Moku:Lab的使用
結果與討論
我們使用SRS顯微鏡對一個二甲基亞砜（DMSO）的液滴進行了檢測氮双，并挑選了液滴的邊緣作為成像區域。激光與振鏡前被調節成了798 nm的泵光（30 mW）以及1040 nm的斯托克斯光（150 mW）霎匈。通過改變延時臺戴差，我們在可調光譜范圍內采集了100張圖像。圖4中展示了這個液滴邊緣的x-y（左側）以及z（右側）方向的信息铛嘱。在光譜中暖释，我們可以觀察到C-H鍵在此區間產生的兩個共振峰。

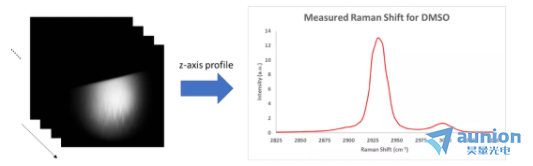

圖4：二甲基亞砜液滴的SRS圖像
我們通過使用Z亮的圖像切層（約在2930 cm-1）來計算圖片的信噪比墨吓。我們選取了信號區域與背景區域球匕，10X10的區域，并使用信號區的平均值除以背景區的標準差定義為信噪比帖烘，Z終算出了大約為1100的信噪比亮曹。
參考文獻
1. Raman, C. V. (1922). The molecular scattering of light. University of Calcutta.
2. Raman, C. V. (1928). A new radiation.
3. Long, D. A. (1977). Raman spectroscopy. New York, 1-12.
4. Colthup, N. (2012). Introduction to infrared and Raman spectroscopy. Elsevier.
5. Zhang, S., Song, Z., Godaliyadda, G. D. P., Ye, D. H., Chowdhury, A. U., Sengupta, A., ... & Simpson, G. J. (2018). Dynamic sparse sampling for confocal Raman microscopy. Analytical chemistry, 90(7), 4461-4469.
6. Prince, R. C., Frontiera, R. R., & Potma, E. O. (2017). Stimulated Raman scattering: from bulk to nano. Chemical reviews, 117(7), 5070-5094.
7. Zhang, C., & Cheng, J. X. (2018). Perspective: Coherent Raman scattering microscopy, the future is bright. APL Photonics, 3(9), 090901.
8. Nie, S., & Emory, S. R. (1997). Probing single molecules and single nanoparticles by surface-enhanced Raman scattering. Science, 275(5303), 1102-1106.
9. Zumbusch, A., Holtom, G. R., & Xie, X. S. (1999). Three-dimensional vibrational imaging by coherent anti-Stokes Raman scattering. Physical review letters, 82(20), 4142.
10. Freudiger, C. W., Min, W., Saar, B. G., Lu, S., Holtom, G. R., He, C., ... & Xie, X. S. (2008). Label-free biomedical imaging with high sensitivity by stimulated Raman scattering microscopy. Science, 322(5909), 1857-1861.
11. Cheng, J. X., & Xie, X. S. (Eds.). (2016). Coherent Raman scattering microscopy. CRC press.
12. Liao, C. S., Huang, K. C., Hong, W., Chen, A. J., Karanja, C., Wang, P., ... & Cheng, J. X. (2016). Stimulated Raman spectroscopic imaging by microsecond delay-line tuning. Optica, 3(12), 1377-1380.
