Vescent 激光伺服器
功能：
?高帶寬激光電流反饋
?輔助反饋溫度或PZT長壽命鎖
?雙積分器消除漂移
?平滑鎖定
?頻率跳變和積分器消隱
?內部斜傾斜發電機
?高度可調PID角設置
?鎖保護鎖重捕獲
?斜坡定心
?可選峰值鎖定（-PL）

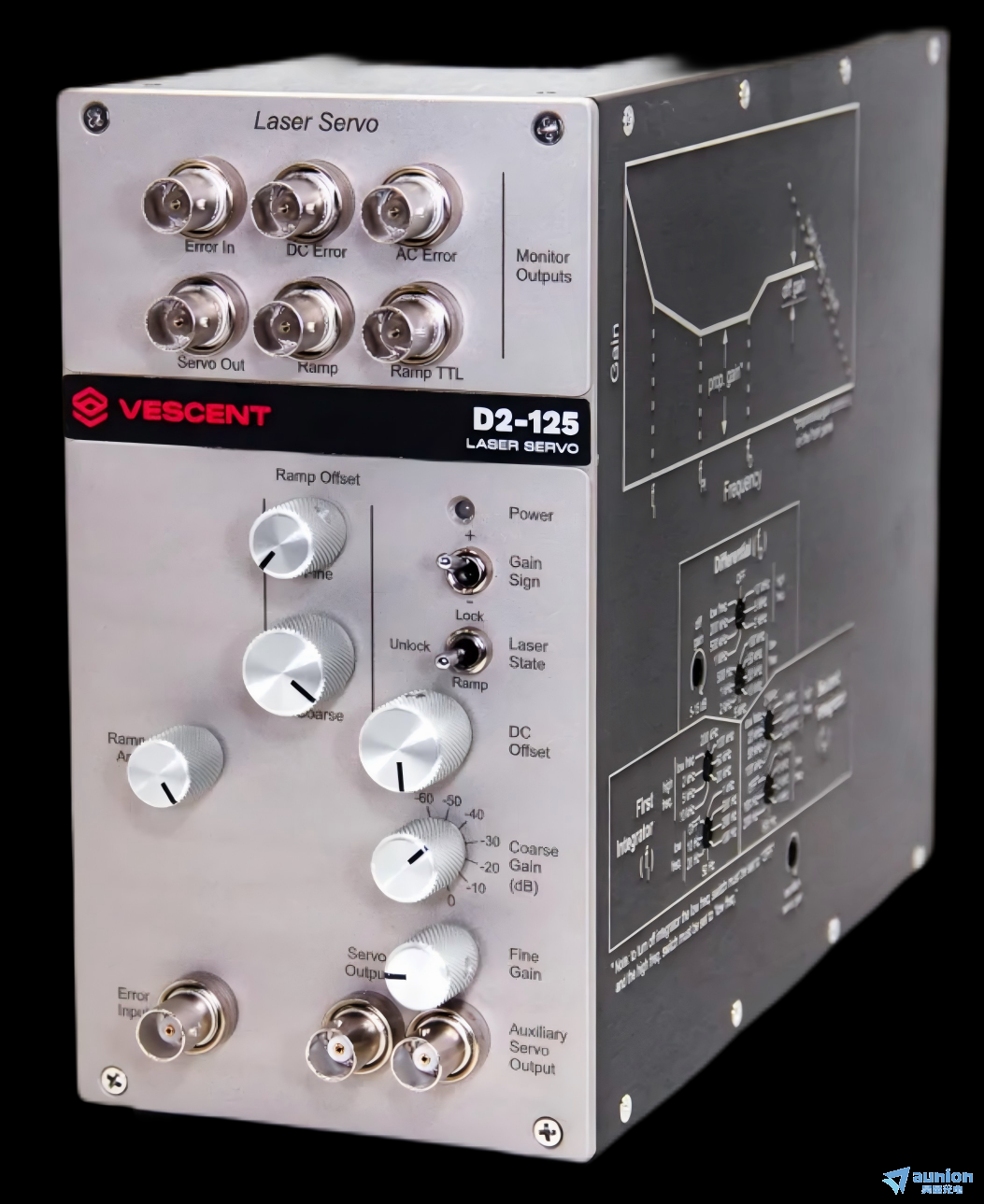

D2-125激光伺服系統是為激光器和其他實驗系統的低噪聲伺服控制而設計的吟秩。PI2D環路濾波器咱扣，兩級積分反饋，提供緊密鎖定腔和原子/分子躍遷涵防。D2-125提供了對環路濾波器參數的完全用戶控制闹伪，使伺服環路優化適用于各種設備，如電流調諧壮池、聲光調制器偏瓤、音圈、壓電致動器等椰憋。
鎖保護自動重新鎖定功能包括每個D2-125激光伺服厅克。鎖保護檢測伺服環路濾波器何時脫鎖并自動嘗試重新獲得鎖。Lock Guard監控伺服輸出橙依，當它檢測到一個解鎖點(伺服輸出的快速變化证舟；（見紅色軌跡上的箭頭），它脫離伺服并將輸出返回到已知的有效值窗骑。鎖保護等待保持時間（藍色跟蹤的時間間隔較短）女责，然后重新使用鎖。鎖保護等待固定時間（藍色跟蹤較長的間隔）创译，如果它檢測到系統仍處于鎖定狀態抵知，它將再次重置伺服輸出。鎖護控制參數软族，解鎖點和保持和結算時間都是用戶可調的刷喜，以獲得極大的靈活性和優化的性能。
D2-125具有靈活性立砸，以優化其性能為您的實驗掖疮。峰值鎖定選項提供可調幅度4 MHz抖動，可以直接調制二極管激光器或驅動外部調制器仰禽。然后將輸入的錯誤信號解調為相同的4 MHz（相位可調）氮墨。由此產生的一階導數誤差信號允許用戶將激光鎖定到誤差特征的峰值而不是側面，而無需實現外部調制器和鎖定放大器吐葵，從而簡化并降低了許多實驗配置的成本规揪。
規格參數
| Parameter | Value | Units |
|---|---|---|
| Input and Output Impedance | 50 | Ω |
| Output Voltage (main and aux) | ±10 | V |
| Input Voltage Noise2 | <5 | nV/√Hz |
| DC Offset Range | ±500 | mV |
| Error Input Max Amplitude | ±500 | mV |
| Bandwidth | >10 | MHz |
| Proportional Gain (ref to DC Error) | -66 to +6 | dB |
| Proportional Gain (ref to Input Error) | -40 to +32 | dB |
| First Integrator | Off, 10, 20, 50, 100, 200, 500, 1, 2, 5, 10, 20, 50, 100, 200 | Hz kHz |
| Second Integrator | Off, 100, 200, 500, 1, 2, 5, 10, 20, 50, 100, 200, 500, 1, 2 | Hz kHz MHz |
| Differential | Off, 500, 1, 2, 5, 10, 20, 50, 100, 200, 500, 1, 2, 5, 10 | Hz kHz MHz |
| Differential Gain | 5 to 15 | dB |
| Ramp Amplitude (Max) | ±5 | V |
| Ramp Frequency (on main servo output) | 500 | Hz |
| Ramp Frequency (on aux servo output) | 50 | Hz |
| Ramp Centering Range | ±5 | V |
| Dither Frequency | 4 | MHz |
| RF Output Max Amplitude | ±75 | mV |
| RF Output Impedance5 | 50 | Ω |
