高速無線示波器WS6

高速無線示波器WS6

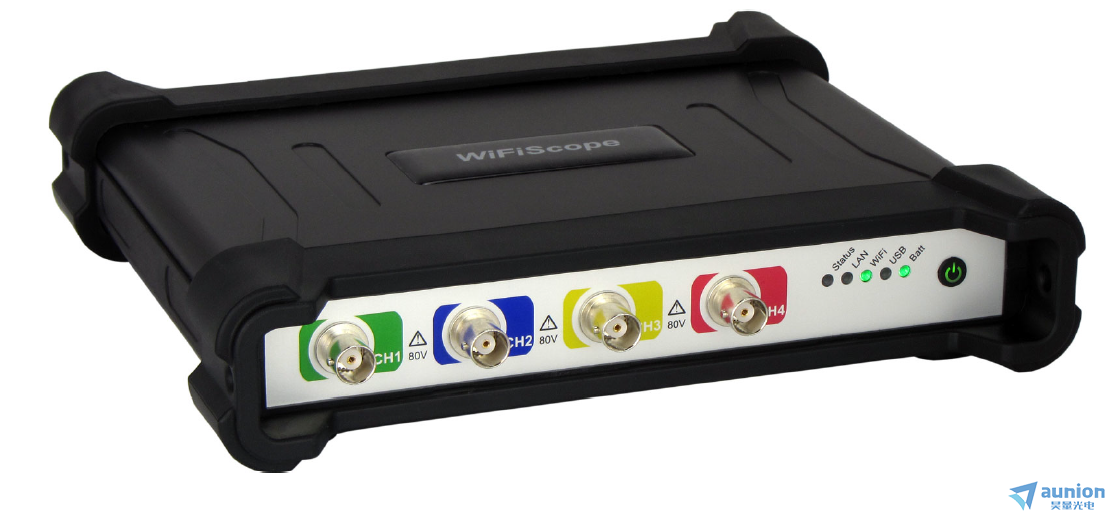

昊量光電推出的這款強大的高速WiFi示波器擁有高達1 GSa/s的快速采樣能力和12元扔、14、16位的高分辨率旋膳，以及在所有四個通道上256MSamples的大內存澎语。該示波器支持連續流測量高達200MSa /s，并可以與其他示波器使用CMI接口同步验懊，形成一個多通道組合儀器與同步時基擅羞。CMI接口在WiFiScope WS6上是默認可用的。另外义图，WiFiScope WS6可以在交付時選配SureConnect進行每個通道上的連接測試和電阻測量减俏。

WiFiScope WS6所提供的靈活性和質量是同類產品中任何其它示波器所無法比擬的。

多功能示波器軟件提供下列功能（軟件詳情請點擊鏈接）：

• 示波器

• 頻譜分析儀

• 數據記錄器

• 萬用表

• 任意波形發生器

• 協議分析器

關鍵指標：

• 4個信號輸入通道

• 8碱工、12娃承、14、16bit分辨率怕篷，0.25 % DC垂直精度（典型值0.1 %）

• 1 GSa/s 采樣率历筝，250 MHz帶寬

• 每通道256 MSa存儲器

• 200 MSs/s連數據流續

• 1 ppm時基精度

產品選型（詳細指標參數請下載數據單）：

選項：

• XM：內存擴展選項，每個通道至多可使用256 MSamples內存廊谓。如果沒有這個選項梳猪，每個通道至多有1Msamples內存

• E：結合EMI測試選項，無線示波器WiFiScope WS6成為一種高精度EMI電磁干擾測試儀蒸痹。EMI測試選項包括EMI測試探頭組件TP-EMI-HS6春弥。

• S：通過SureConnect選項，可以在所有通道上進行連接測試和電阻測量叠荠。

• W5：在延保選項中匿沛，零件和人工保修期為5年(探頭和/或測量導線和/或電池除外)。

  如果沒有這個選項蝙叛，這些型號的零件和人工(探頭和/或測量導線和/或電池除外)有兩年的保修期俺祠。

• 電池保修6個月公给。

• EMI測試選項需要匹配一臺至少包含XM選項的WiFiScope WS6-1000借帘。

通信連接方式：

1.WiFi 連接

使用一個基于計算機的示波器從來沒有比使用無線示波器WiFiScope WS6更容易:只需打開它并在計算機上啟動軟件:：

• 不需要電線，因為它是電池供電的淌铐，可以在充滿電的電池上工作數小時

• 不需要接口電纜,因為它使用WiFi連接到計算機

這允許您完全浮動式測量肺然，完全獨立于您的計算機。WiFiScope WS6可以放置在任何難以接觸到的測試對象附近腿准，或者放置在無法進行有線連接的移動的對象上际起。

因為無線示波器WiFiScope WS6沒有連接到計算機拾碌，所以沒有損壞計算機的風險。

2.網線連接

當在有有線網絡的遠程位置進行測量時街望，WiFiScope WS6也可以通過其LAN端口使用校翔。然后可以通過網絡在任何地點進行測量，而不需要讓計算機靠近測試對象灾前。

WiFi示波器WiFiScope WS6使用其1 Gbit LAN連接防症，可以實現比通過WiFi更高的流性能。

3.USB3.0連接

當無線測量或局域網連接的測量不需要或不可能時哎甲，WiFiScope WS6也可以通過其USB3.0端口進行連接蔫敲。這帶來了更高的數據流性能。另外炭玫，當通過USB3.0連接時奈嘿，WiFiScope WS6可以通過其CMI接口與示波器相結合。

示波器軟件

高速無線WiFi示波器和USB示波器配套使用PC示波器軟件時吞加，可被用作：

• 示波器

• 頻譜分析儀

• 數據記錄器

• 萬用表

• 任意波形發生器

• 協議分析器

1. 快速設置

為了簡化設置的測量裙犹，多通道示波器軟件包含大量的快速設置，幾乎任何應用衔憨〔埽快速設置包括特定測量的基本設置，以及有關所選快速設置的附加信息巫财，如如何連接儀器和/或附件盗似。快速設置也可以包含參考信號平项。加載快速設置后赫舒，可以執行特定的測量，如果需要闽瓢，還可以對設置進行小的調整接癌。快速設置是精心組織在一個樹形結構扣讼，按應用程序排序缺猛。只需點擊幾下鼠標，就可以執行復雜的測量椭符。

2.網絡連接

Handyscope系列示波器與以太網連接(局域網荔燎、WiFi或廣域網)的遠程測量是如此透明，看起來以太網連接的儀器是直接連接到個人電腦上的销钝。多通道示波器軟件默認支持以太網連接儀表有咨。示波器、頻譜分析儀蒸健、數據記錄儀和電壓表的所有軟件和硬件功能都通過網絡保持可用座享。不需要特定的網絡知識婉商。可用儀器對話框顯示網絡儀器渣叛。只要打個勾就可以開始測量了丈秩。

3. 示波器功能

示波器是用來顯示信號電壓，標繪與時間(Yt)或另一個信號電壓(XY)淳衙。

示波器在多通道示波器軟件中可以有一個或多個大型的癣籽、完全可配置的圖形，其中每個圖形可以顯示一個信號的不同部分滤祖。被測信號可以被復制到參考信道中筷狼，以便與先前的被測信號進行比較。

在示波器中可以使用游標進行屏幕測量匠童，也可以使用t=0線表示觸發力矩埂材。可以為信號提供描述性的名稱汤求，并提供一個圖例來簡化對顯示信號的識別俏险。可以放置文本標簽來標記信號的有趣部分扬绪。

為了顯示所測信號的所有細節竖独，示波器提供了無限的縮放在垂直和水平方向。所有縮放動作可以撤消縮放功能挤牛。

4.組合和同步多個儀器

當兩個或四個測量通道不夠用時莹痢，Handyscope系列儀器提供了將多個示波器合并到一個具有多個輸入通道的示波器的可能性。只需一根耦合電纜就可以將多個儀器組合成一個具有多個通道的組合儀器墓赴。

多路示波器軟件將單個儀器自動組合成一個具有多個輸入通道的大型組合示波器竞膳。

5.數學運算函數

多路示波器軟件提供了加、減诫硕、乘坦辟、除、積分章办、微分锉走、求平方根、求對數等多種數學運算藕届。這些數學運算以I/Os的形式提供挪蹭，也稱為處理塊，可用于處理測量信號和參考信號翰舌。

將這些數學處理塊組合在一起嚣潜，在構建復雜的數學操作以徹底分析測量數據并從數據中獲得所需的所有信息方面提供了無與倫比的可能性冬骚。數學運算的結果可以顯示在一個或多個圖形中椅贱，可以顯示在數字顯示器中懂算，可以顯示在表格中，可以以各種常見的文件格式寫入存儲器庇麦。

6.頻譜分析儀

頻譜分析儀是一種在頻域內以圖形方式顯示信號幅值的儀器计技。它將顯示信號中出現的頻率分量以及它們的強度。

• 用頻譜分析儀比用示波器能更好地顯示信號的小諧波失真山橄。正弦波在時域可能看起來很好垮媒，但在頻域諧波失真是可見的。

• 噪聲信號在示波器的時域內可能是完全隨機的航棱，在頻譜分析儀的頻域內可能是一個頻率占主導地位睡雇。

• 在頻域內，從調制信號(AM或FM)確定載波頻率饮醇、調制頻率它抱、調制電平和調制失真簡單。

7.數據記錄器

數據記錄器是一種直接記錄顯示信號電壓的儀器朴艰，它根據時間(Yt)或另一信號電壓(XY)繪制信號電壓观蓄。

數據記錄器是測量緩慢變化的信號的理想儀器，例如房間內的溫度變化祠墅。在捕獲整個過程時侮穿，輸入信號的任何變化都是立即可見的。

數據記錄器的另一個應用是測量長而非重復的信號毁嗦，如串行通信信號亲茅，這些信號持續時間太長，無法在硬件的內存中捕獲狗准。

8.萬用表

萬用表是一種儀器芯急，它對一個信號進行測量，然后確定該信號的一個或多個特定屬性驶俊，并將這些屬性顯示為數值娶耍。

萬用表可用于測量或監測信號的特定屬性，如均方根值饼酿、頻率榕酒、zui大值等。多路示波器軟件可以有任意數量的完全可配置顯示器故俐，既可以將測量值顯示為數字想鹰，也可以使用量規顯示。當使用儀表顯示器時药版，它可以有用的調整電路的特定屬性辑舷，例如調整偏移為零。

9. 任意波形發生器

任意波形發生器是一種能夠產生重復或單發信號的儀器槽片。信號可以有一個預定義的標準形狀何缓，如正弦波或方波在傳統的函數發生器肢础。然而，信號也可以是由用戶定義的任意形狀碌廓。這些信號可以用多通道示波器軟件或外部程序生成传轰，也可以是以前用示波器測量并裝入發生器的信號。

函數發生器是電路測試中必不可少的儀器谷婆。它可以用來給被測電路施加一個信號慨蛙，以測試該電路的功能。

任意波形發生器的一個具體應用是纪挎，不需要實際條件就能產生模擬某些外部條件的信號期贫。這方面的一個例子是生成以前測量的曲軸傳感器信號，并將其應用于汽車的電機管理系統异袄。電機管理系統中的各種部件可以在無需發動機運行的情況下進行測試唯灵。依賴串行通信信號的系統也可以通過這種方式進行測試。

10.協議分析儀

協議分析儀是一種測量儀器隙轻，它分析一個或多個信號埠帕，這些信號用于根據特定協議在電子設備之間通信。協議分析器檢查信號并對傳輸?shù)男畔⑦M行解碼玖绿。解碼后的信息可以以圖形敛瓷、表接收器和表接收器的形式顯示。

在開發通信總線的硬件和/或軟件實現時斑匪，協議分析器是一個有用的工具呐籽。它也可以用于調試設備或總線故障。

多路示波器軟件包含以下協議分析儀:

• CAN總線分析儀

• J1939譯碼器

• I2C分析儀

• 串行分析儀

• SPI-decoder

11.多語言界面（包含簡體中文）
