14GHz/20GHz/26.5GHz/43.5GHz專業型矢量網絡分析儀

14GHz/20GHz/26.5GHz/43.5GHz專業型矢量網絡分析儀

一.產品概述

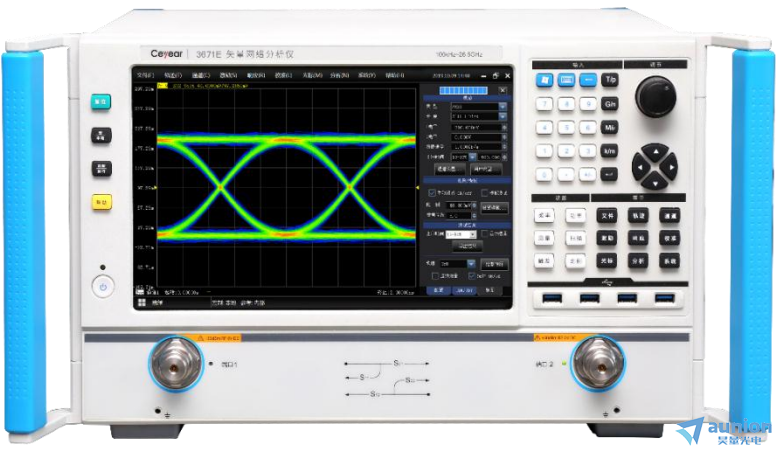

    3671 系列矢量網絡分析儀產品包括 3671C（100kHz～14GHz）福贞、3671D（100kHz～20GHz）撩嚼、3671E （100kHz～26.5GHz）、3671G（10MHz～43.5GHz）。3671 系列矢量網絡分析儀提供頻響完丽、單端口恋技、 響應隔離、增強型響應逻族、全雙端口蜻底、電校準等多種校準方式，內設對數幅度聘鳞、線性幅度薄辅、駐波、相位抠璃、群 時延站楚、Smith 圓圖、極坐標等多種顯示格式搏嗡，外配 USB窿春、LAN、GPIB彻况、VGA谁尸、HDMI 等多種標準接口，能 精確測量微波網絡的幅頻特性纽甘、相頻特性和群時延特性。3671 系列矢量網絡分析儀保留了高端產品的特征抽碌， 包括性能指標悍赢、儀器外觀、顯示效果货徙、軟件界面方面左权，同時控制儀器的體積、重量痴颊、風噪赏迟，為用戶營造良 好的使用體驗。該產品可廣泛應用于電子蠢棱、通信锌杀、微波等領域，是工業和高校研發泻仙、批產過程中常備測試 設備糕再。

二.產品特點

•      更寬的頻率覆蓋，起始頻率低至 100kHz

• ? 更多可選中頻帶寬玉转，極限中頻帶寬高達 30MHz

• ? 其校準技術突想，簡潔的向?qū)?zhǔn)，豐富的校準類型，兼容多種校準件

• ? 具有對數/線性幅度猾担、駐波比袭灯、群時延、Smith 圓圖绑嘹、極坐標等多種顯示格式

• ? 中/英文操作界面稽荧，12.1 英寸 1280*800 高分辨率多點觸控顯示屏

• ? 錄制/運行，一鍵式操作簡化測量設置步驟圾叼，提高工作效率

• ? 時域選件增加 TDR 阻抗測量蛤克、眼圖分析功能，直觀易用

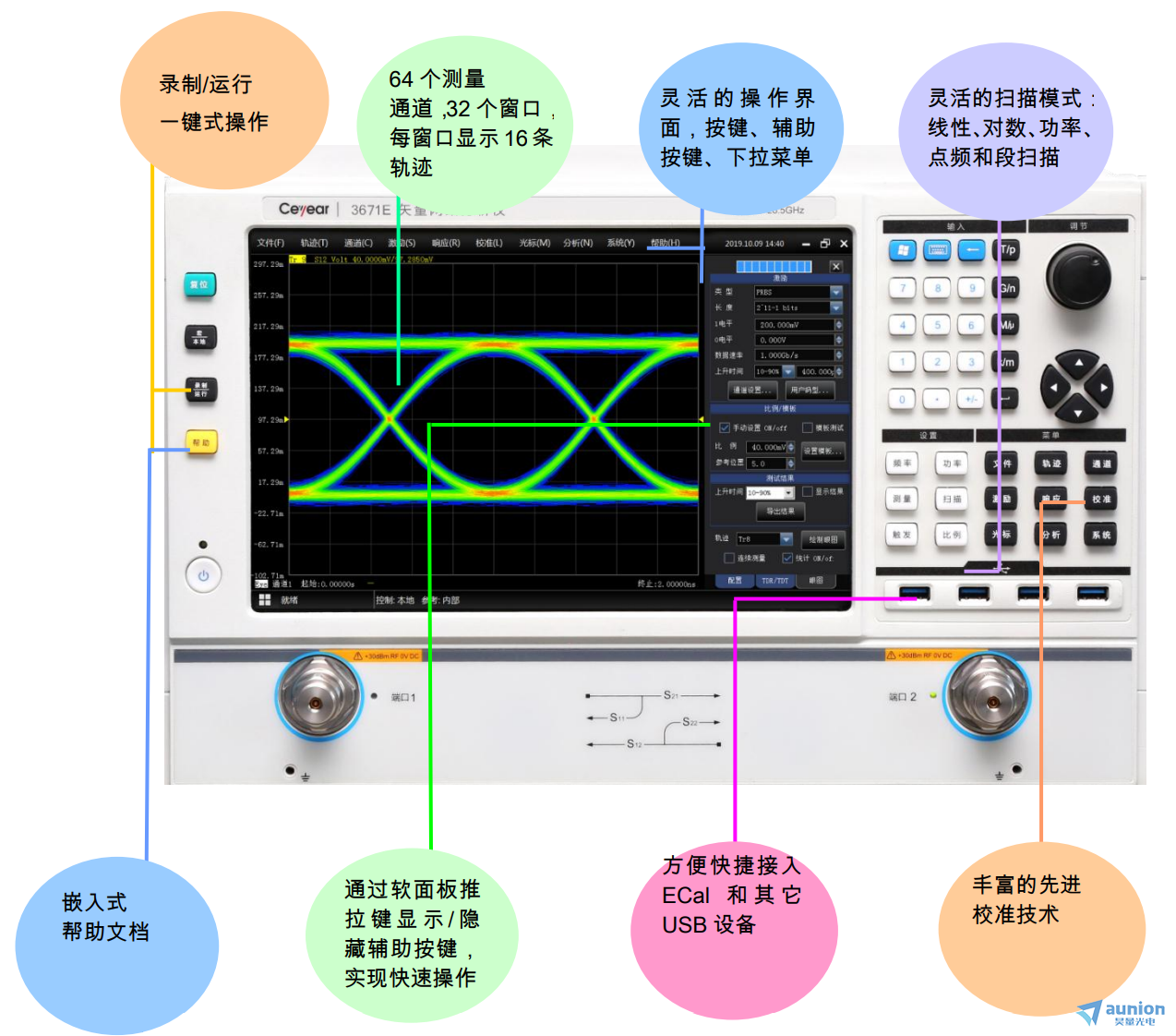

1.人性化用戶界面簡潔直觀夷蚊，便于操作构挤，提高測試效率

2.時域分析選件（TDR
選件）

    3671系列矢量網絡分析儀便捷的近端與遠端串?dāng)_測試，可同時分析時域和頻域數據惕鼓，用于測試多條傳輸線之間的相互影響的程 度筋现。

    3671 系列矢網的時域分析選件提供基于 S 參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用 于產生 0箱歧、1 變化的數據位矾飞，把仿真碼型和被測件的時域沖激響應進行卷積，疊加后得到虛擬眼圖呀邢。 根據不同的高速數字通信標準洒沦，時域分析選件可以使用預先定義好的眼圖模板進行高效率 Pass/Fail 測試。

    時域分析選件可以在仿真眼圖上施加抖動价淌、噪聲等干擾申眼，通過預加重和均衡等校正算法的加入， 模擬真實環境下高速鏈路不同位置的仿真眼圖蝉衣。

3.自動夾具移除（選件）

    矢量網絡分析儀的測量對象涉及到非標準接頭器件括尸，如封裝微波器件、在片器件等病毡。此類器件顯著的特點是無法與矢量網絡分析儀直接相連濒翻。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引 入了夾具誤差啦膜。自動夾具移除功能可以進行夾具參數的提取有送、存儲以及夾具去嵌入，以獲得被測件的真實 參數功戚，其操作簡便娶眷，精度高。

    進行夾具的描述時啸臀，可以設置單端夾具及差分夾具届宠，也可以選 擇夾具的端口數等信息烁落。進行夾具參數的提取，需要對夾具標準進 行測量豌注。在標準描述界面伤塌，夾具標準包含三種類型：直通標準、開 路標準轧铁、短路標準每聪。

    用自動夾具移除功能，把被測件作為一個整體齿风，進行平衡參數提取药薯，并進行四端口的去嵌入。測試 結果顯示救斑，傳輸參數能夠很好的去除掉童本，同樣近端串?dāng)_和遠端串?dāng)_也得到有效去除。

三.產品參數

• 3671C 矢量網絡分析儀 100kHz～14GHz

• 3671D 矢量網絡分析儀 100kHz～20GHz

• 3671E 矢量網絡分析儀 100kHz～26.5GHz

• 3671G 矢量網絡分析儀 10MHz～43.5GHz



注：更多參數和選件升級服務請下載數據單查看脸候。
