新款經濟型4.5GHz/9GHz矢量網絡分析儀

新款經濟型4.5GHz/9GHz矢量網絡分析儀

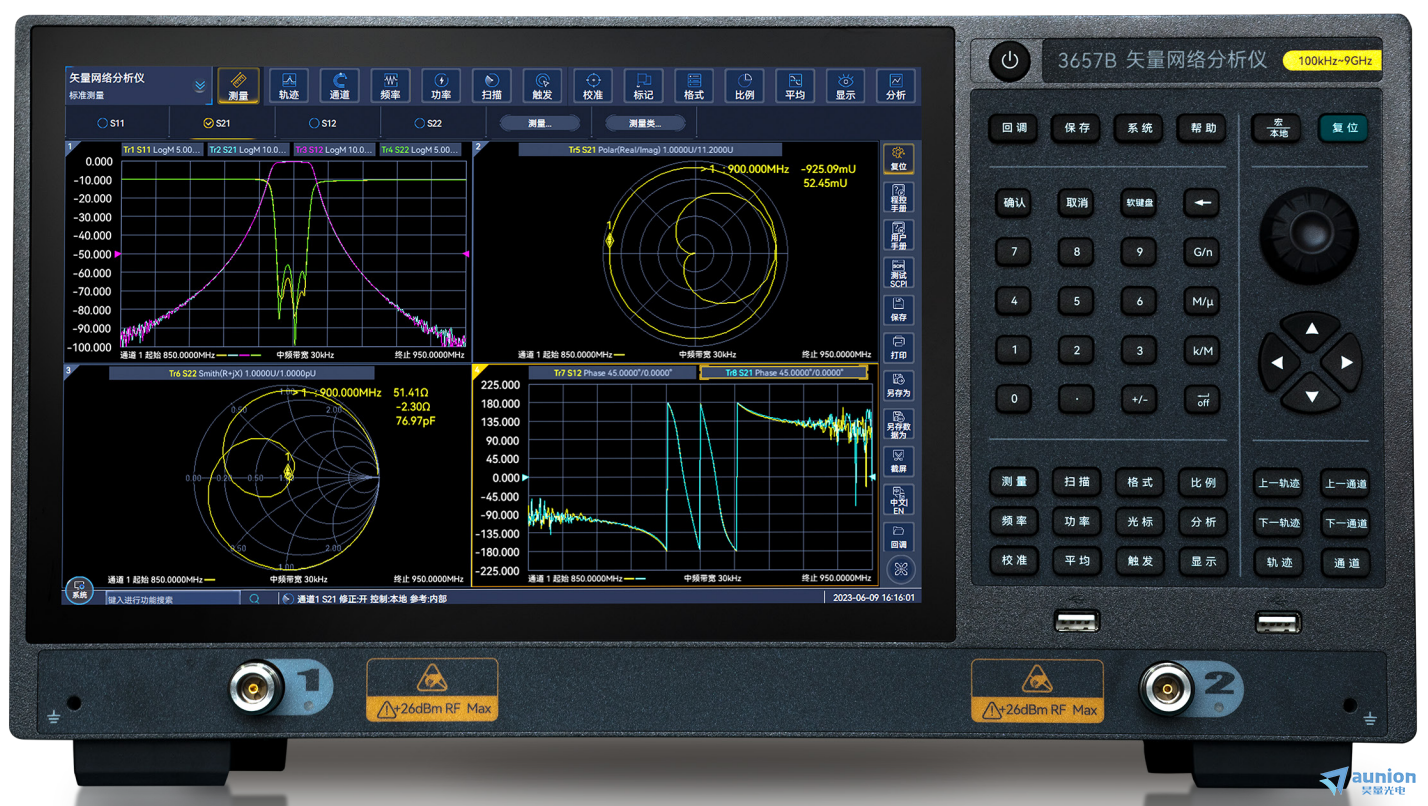

一.產品概述

    3657 系列矢量網絡分析儀適用于無線通信攻柠、有線電視、教育及汽車電子等領域后裸，可對濾波 器瑰钮、放大器、天線微驶、電纜浪谴、有線電視分接頭等射頻元件的性能測量。產品具有誤差校準功能因苹、時 域功能苟耻、夾具仿真器功能、自動夾具移除功能扶檐、 時域分析功能凶杖；具有對數幅度、線性幅 度款筑、駐波官卡、相位蝗茁、群延時、Smith 圓圖寻咒、極坐標等多種顯示格式哮翘；能夠多通道多窗口顯示；具 有 USB 接口毛秘、LAN 接口饭寺、HDMI 接口、DP 接口叫挟〖璩祝可快速、精確地測量被測件 S 參數的幅度抹恳、相 位和群延遲特性员凝，具備高效、強大的誤差修正能力奋献。

二.產品信息

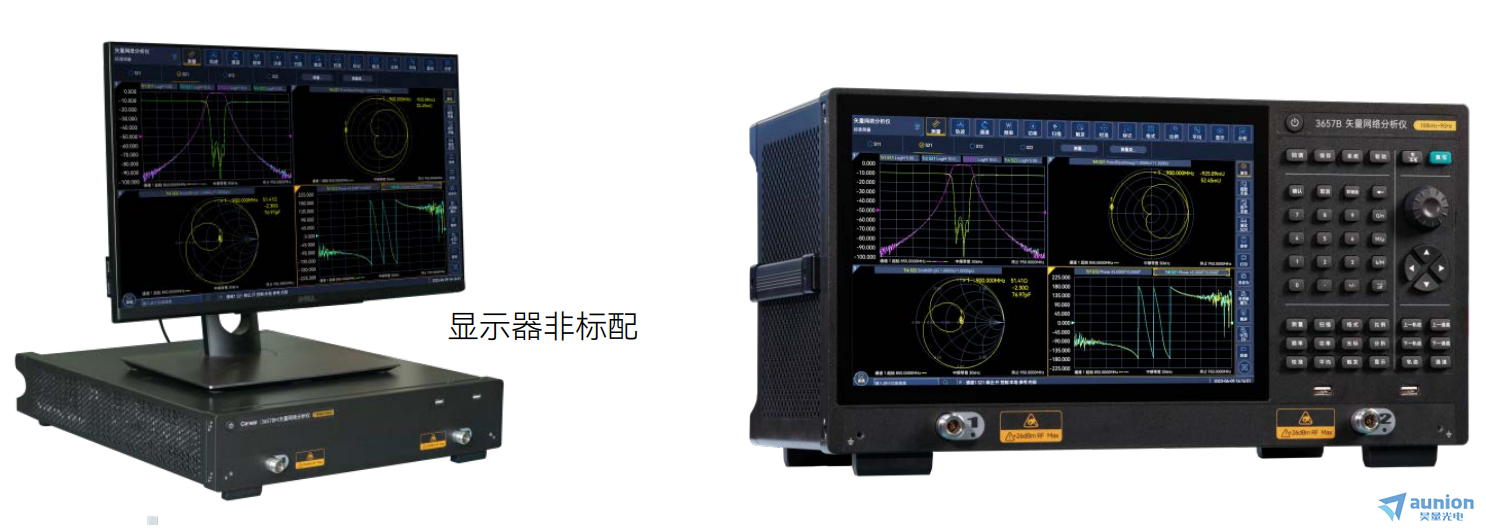

注：上架式機型適用于自動測試瞳别、系統集成、無人工廠等應用場景杭攻。 臺式機型更適合于傳統使用習慣祟敛。下圖左圖為上架式（2U）顯示器為非標配，右圖為臺式（5U）兆解。

三.產品特點

• 具有高達 140dB 動態范圍馆铁，可對高抑制比器件進行精確測量；

• 4us/point 測試速度痪宰，極大提高產線測試效率叼架；

• 穩定性更高，滿足高精度測試需求衣撬；

• 功能更豐富乖订，除標配時域分析功能，更有自動夾具移除功能和時域分析功能可選具练；

• 體積更小乍构，重量更輕，相同的空間條件下，可以布置更多的測試儀器哥遮；

• 具有上架式（2U）和臺式（5U）兩種機型岂丘； 具有四端口選件，單次連接即可實現四端口網絡全部 16 個 S 參數測量眠饮，并可進行平衡參 數測量奥帘；

• 強大的數據分析能力，如紋波測試仪召、帶寬測試寨蹋、極限測試等功能，方便用戶進行合格判定扔茅， 提高測試效率已旧；

• 具備 LAN 接口，可進行遠程控制及系統互聯并帶有六個 USB 接口召娜。

• SCPI 指令同步記錄运褪，腳本一鍵生成；

• 12.1 英寸多參數同屏顯示玖瘸，多點觸控操作秸讹。

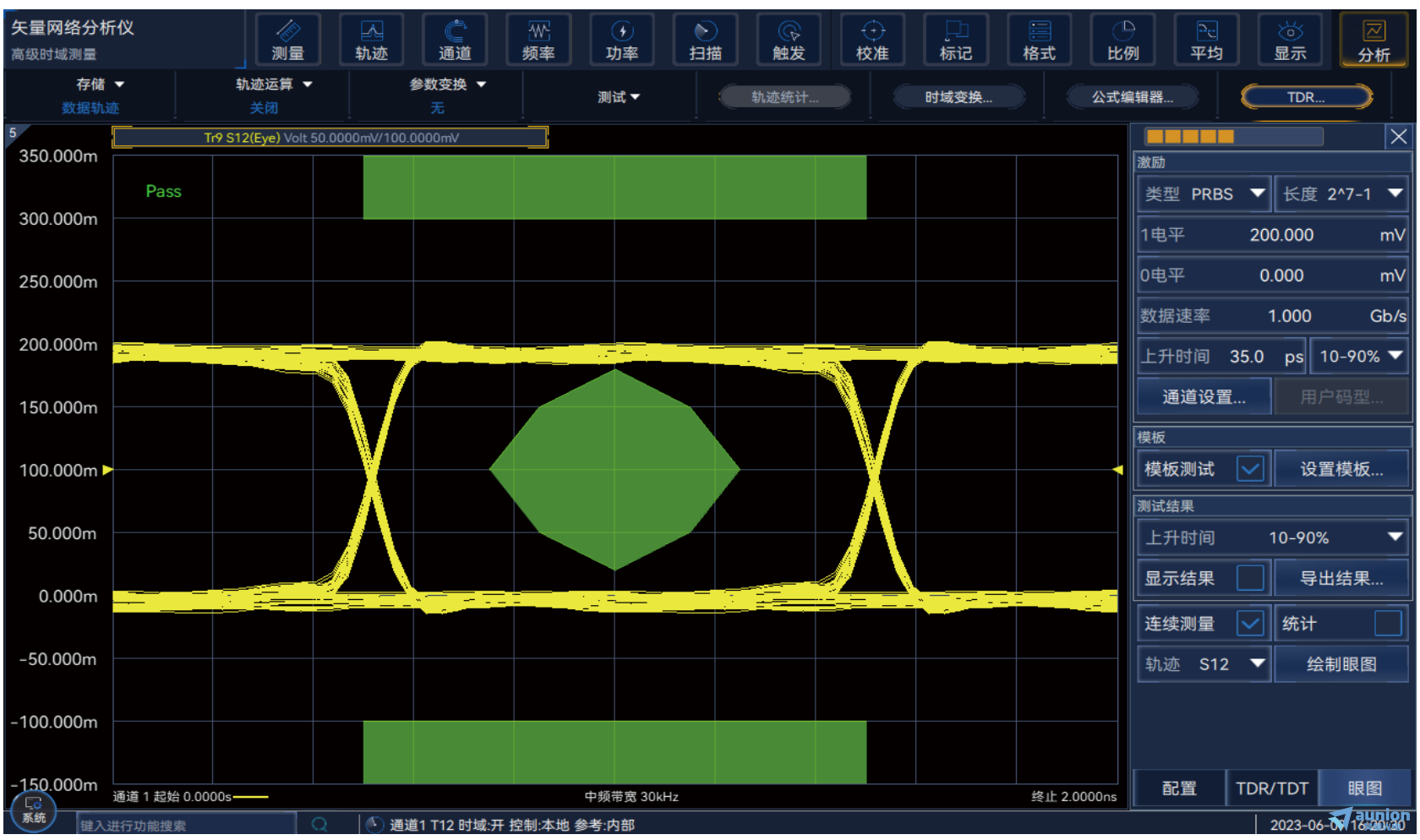

1. 信號完整性快速分析



   具備基于網絡參數的虛擬眼圖生成及分析功能。根據不同的高速數字通信標準店读，可以使用預 先定義好的眼圖模板進行高效 Pass/Fail 測試可以在仿真眼圖上施加抖動嗦枢、噪聲等干擾攀芯，通過預加重和均衡等校正算法的加入屯断，模擬真實 環境下高速鏈路不同位置的仿真眼圖。



    2.具有四端口選件

       單次連接即可實現四端口網絡全部16個S參數測量侣诺，并可進行平衡參數測量殖演。

四.產品應用

     1.移動通信產品生產測試

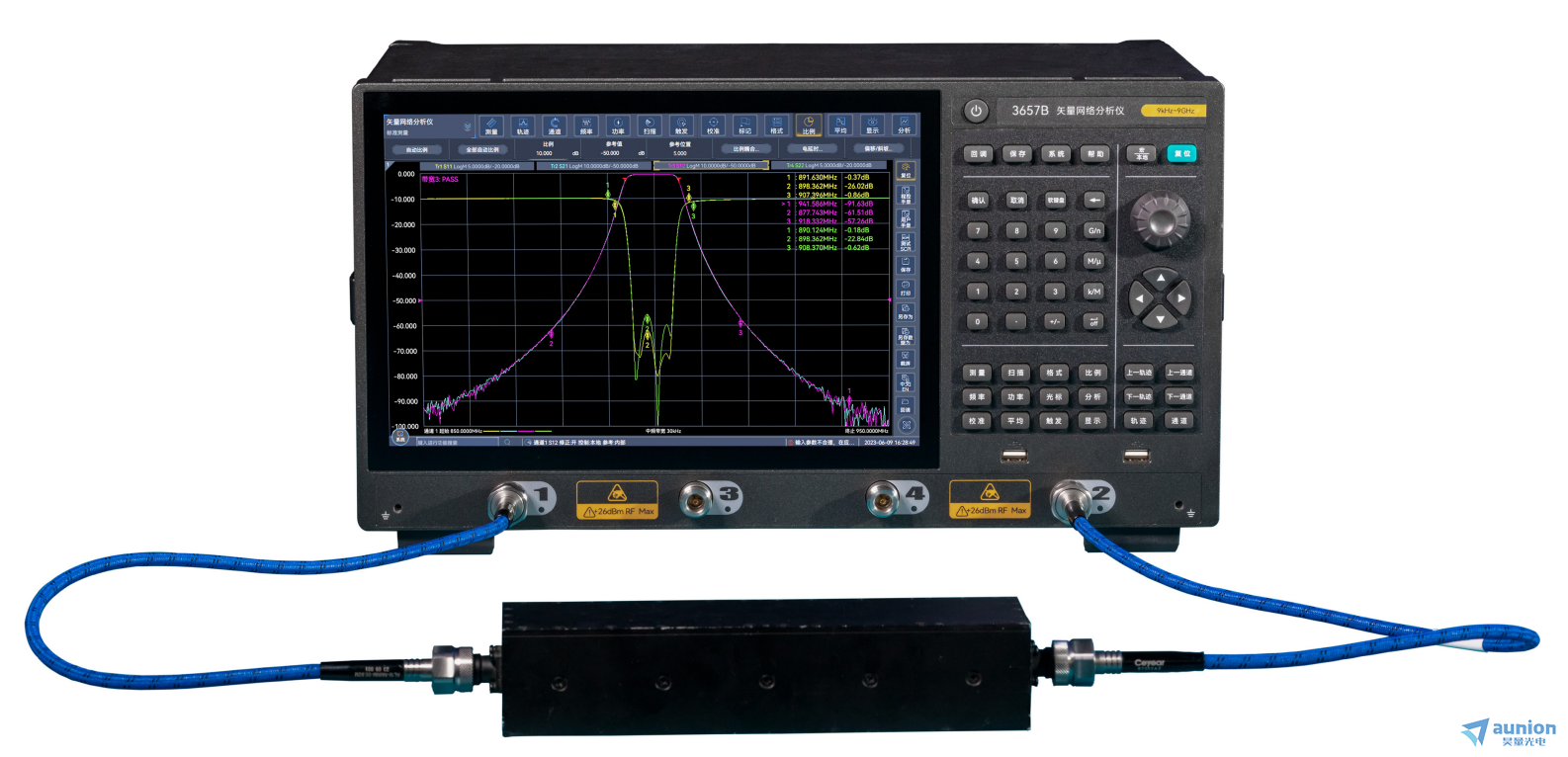

        3657 系列矢量網絡分析儀頻段范圍能夠滿足移動通信產品的生產測試需求，具有掃描速度 快年鸳、動態范圍大趴久、體積小等特點，非常適合工廠的批量生產測試工作搔确，可用于對濾波器彼棍、放 大器、天線膳算、電纜等射頻元件的測試座硕。

     2.無源多端口器件和平衡器件測試

        3657 系列矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部 16 個S 參數測量涕蜂，非常適合工廠的多端口器件大批量生產測試工作华匾，具有平衡參數測量功能。

五.產品參數

注：各產品選件請下載數據單查看萨西。
