寬波段高性能光譜分析儀
寬波段高分辨光譜分析儀產品簡介

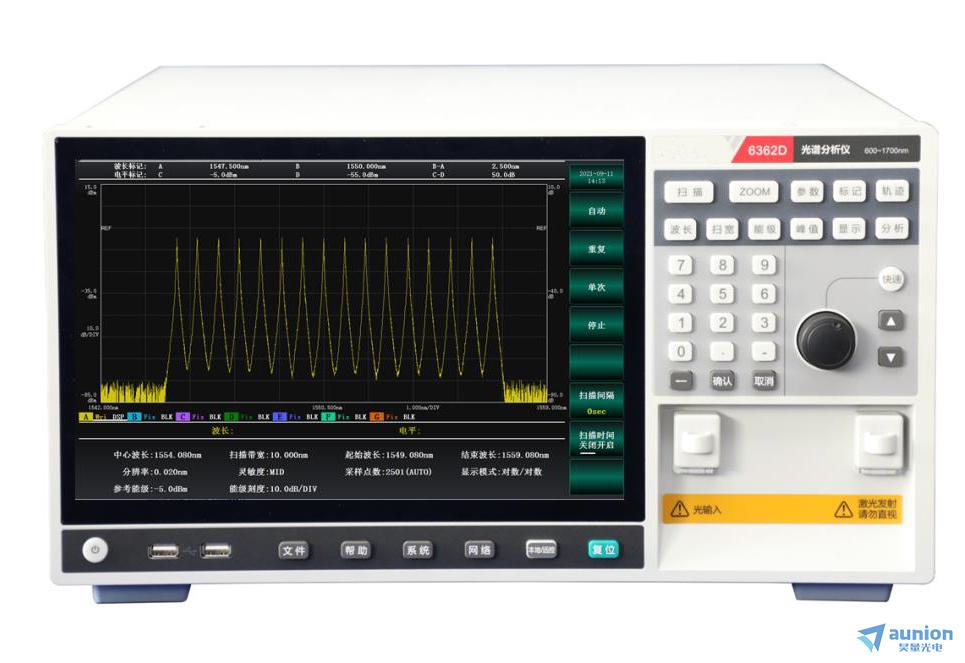

高分辨光譜分析儀廣泛應用于電信咬像，有源器件開發以及眾多使用光源的領域算撮，6362D光譜分析儀（簡稱：光譜儀）是一款高分辨、大動態高速高性能光譜分析儀县昂，適用于600nm～1700nm光譜范圍的DWDM肮柜、光放大器等光系統測試；LED倒彰、FP-LD审洞、DFB-LD、光收發器等光有源器件測試狸驳；光纖本讥、光纖光柵等光無源器件測試笋熬。
寬波段高分辨光譜分析儀主要特點：
● 20pm zui小光譜分辨率
● 600nm～1700nm光譜掃描范圍
● 73dB大動態范圍
● -90dbm zui高靈敏度
● 支持空間光輸入
● 內置光源輸出配置可選
● 強大的多應用光譜數據分析功能
● 12.1英寸觸控顯示鳄梅、全中文操作
光譜儀顯示軟件：
分辨率測試
該光譜分析儀支持不同光譜分辨率的設置揣钦，多種光譜分辨率設置靈活切換肛根，zui 小光譜分辨率優于20pm逗鸣。
（光譜分辨率測試 ）
峰值檢索
該光譜分析儀采用擁有自主知識產權的光譜自適應峰值檢索算法盲再，峰值檢索準確度高框全，自適應性和魯棒性強旨袒，且運算速度快汁针。

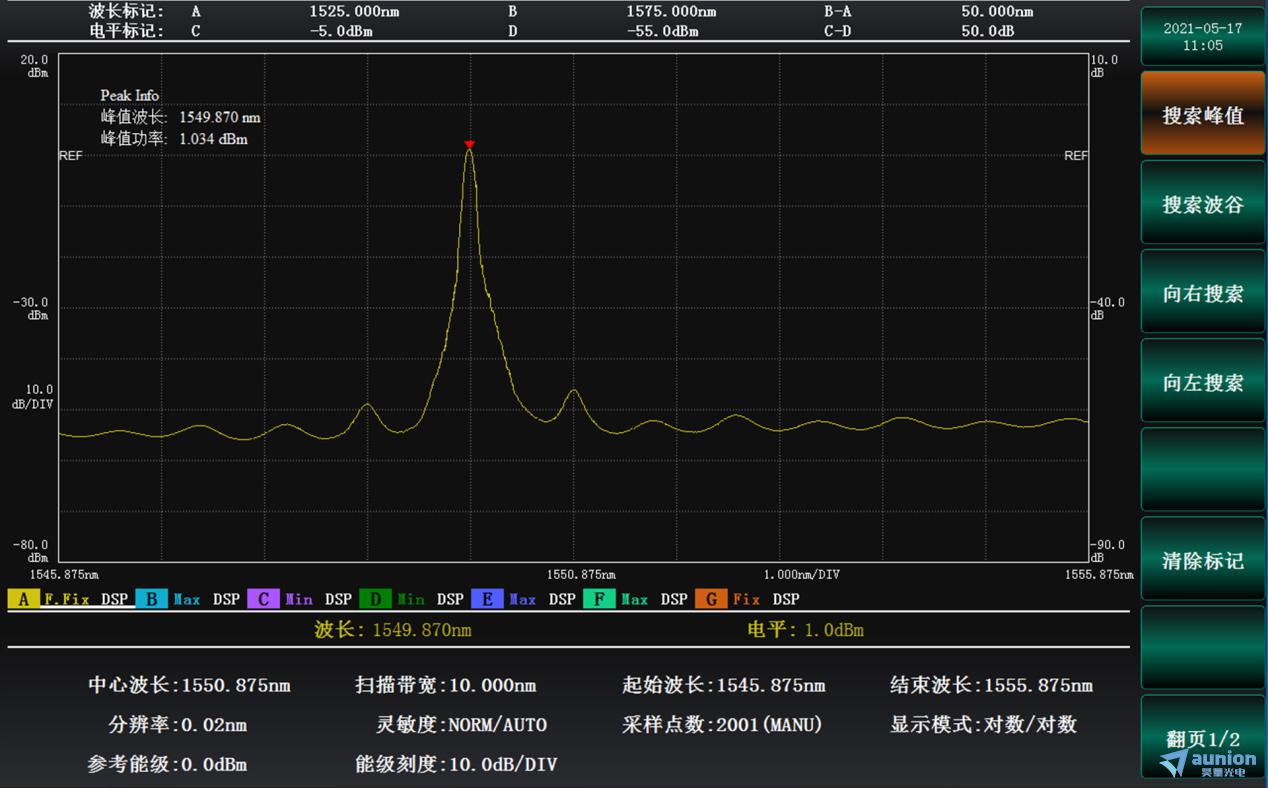

（光譜峰值檢索）
單縱模激光光譜分析
該光譜分析儀具備多場景光譜分析功能术辐，針對DFB-LD等單縱模激光光源，儀器提供閾值分析和邊模抑制比分析兩種分析方法施无，有效準確的評估單縱模待測光源的中心波長辉词、光譜帶寬和邊模抑制比。

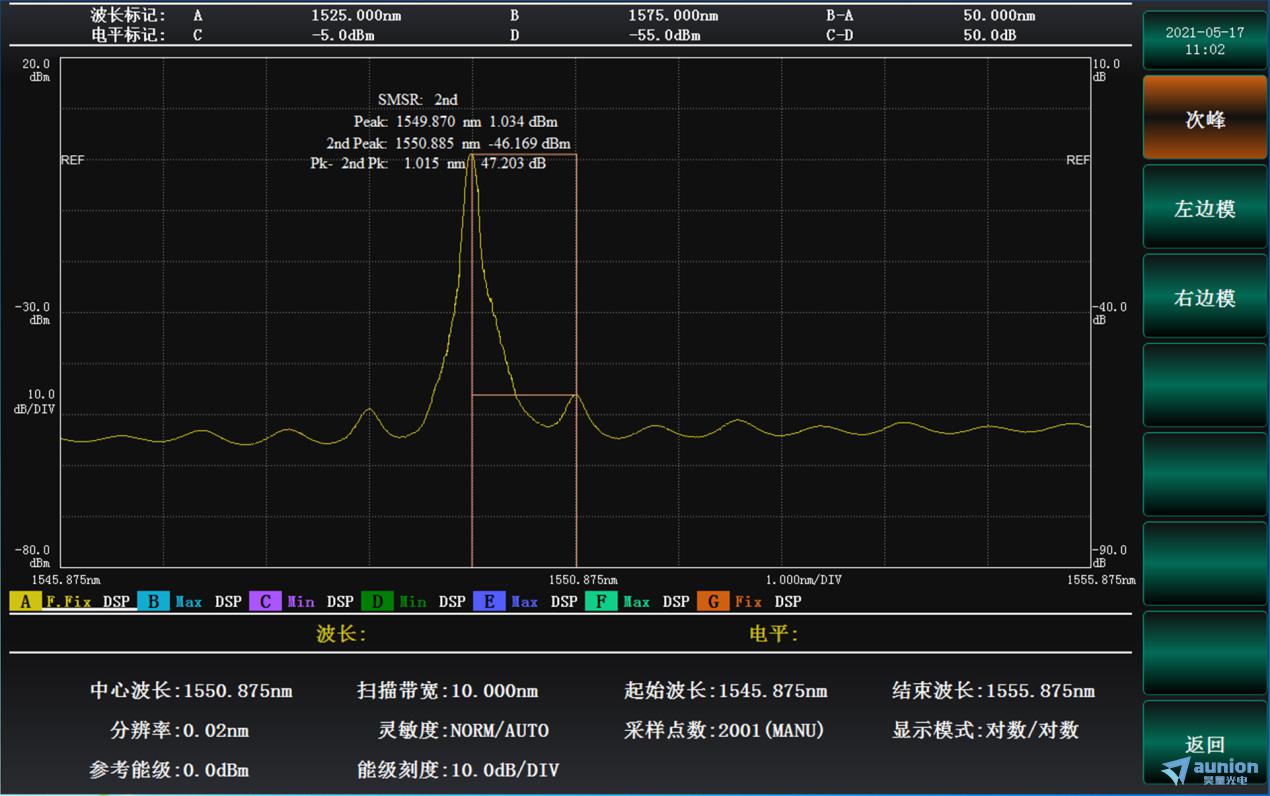

（DFB-LD邊模抑制比測試）
多縱模激光光譜分析
針對FP-LD等多縱模激光光源猾骡，該光譜分析儀提供ndB損耗分析瑞躺、包絡分析和均方根分析三種分析方法，多維度全面評估多縱模待測光源的中心波長和光譜帶寬兴想。
（ndB損耗法測試中心波長和光譜帶寬）

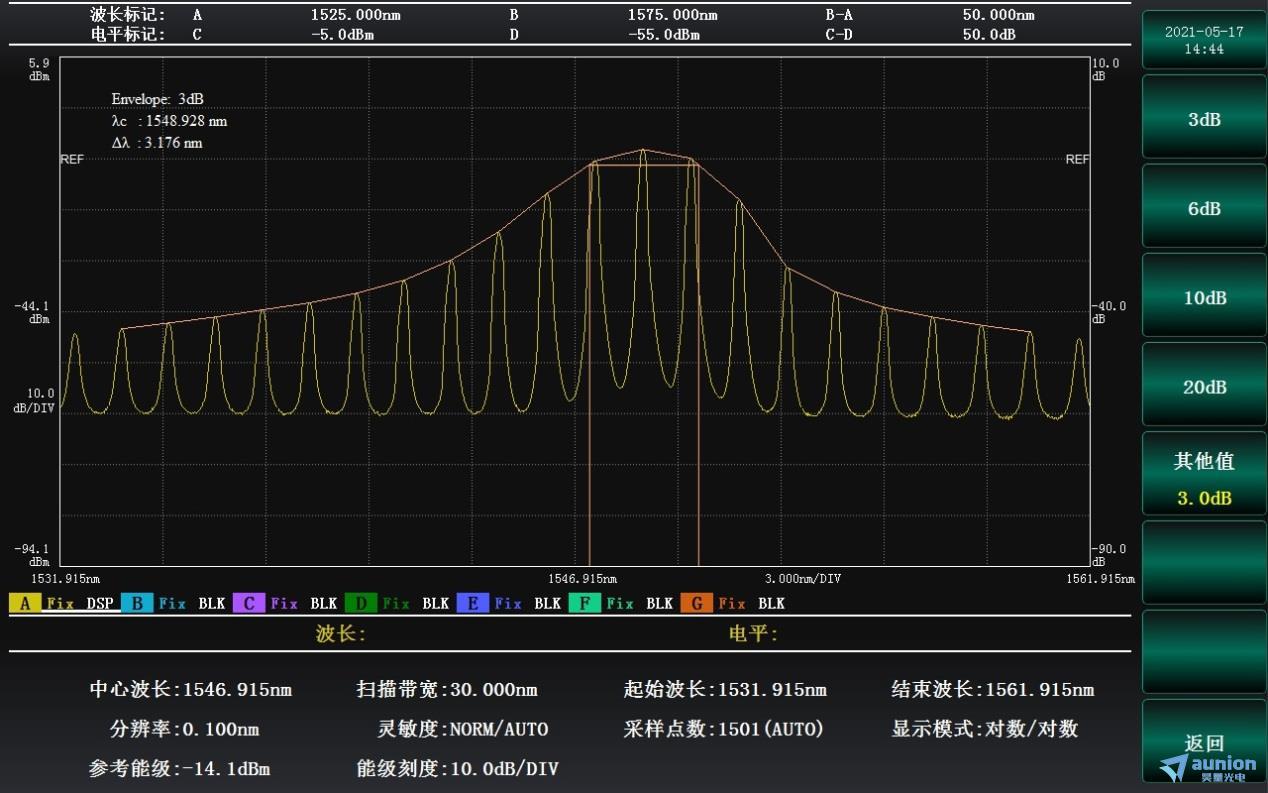

（包絡分析法測試中心波長和光譜帶寬）

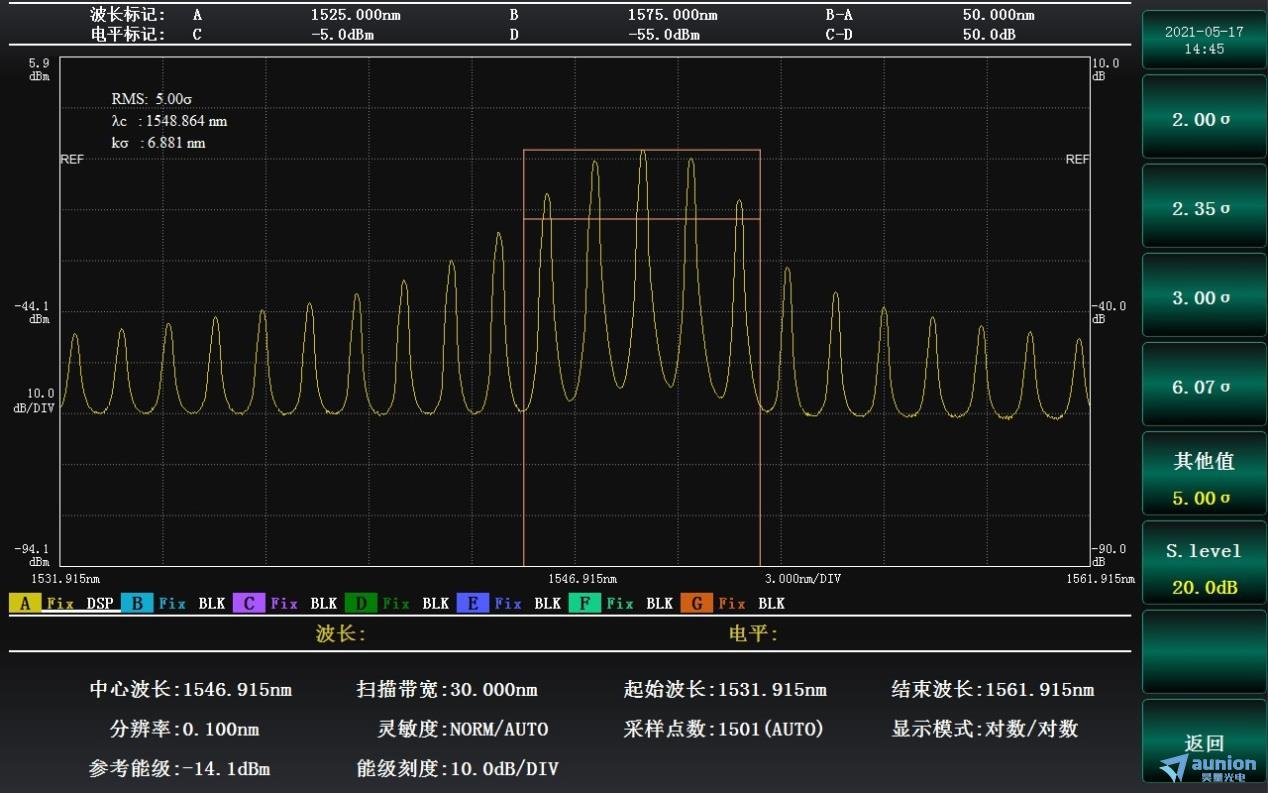

（均方根分析法測試中心波長和光譜帶寬 ）

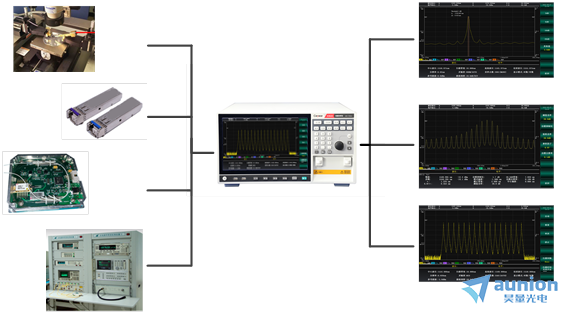

多種光電子器件應用分析功能
該光譜分析儀可以對LED幢哨、FP-LD、DFB-LD嫂便、LD模塊等各類型激光器進行一鍵測試與分析捞镰，實現所有測試項目批處理。
除半導體激光光源光譜測量應用外毙替，儀器還集成了光纖偏振模色散測量應用岸售、波分復用應用、光纖放大器應用厂画、波分復用濾波器應用冰评、波分復用光纖放大器應用等光譜應用功能，下圖是典型的波分復用應用分析木羹。
寬波段高分辨光譜分析儀技術規格：
項目 | 規格 |
光譜范圍 | 600～1700nm |
掃描跨度 | 0.2～1100nm（全范圍跨度）甲雅，0nm |
波長精度 | ±0.02nm（1520～1620nm）、±0.04nm（1450～1520nm）坑填、 ±0.10nm（全波長范圍） |
波長線性度 | ±0.01nm（1520～1580nm） |
波長重復性 | ±0.005nm（2 分鐘） |
波長分辨率設置 | 0.02抛人、0.05、0.1脐瑰、0.2妖枚、0.5、1苍在、2nm |
蕞小采樣分辨率 | 0.001nm |
采樣點數 | 101～50001绝页、AUTO |
功率靈敏度設置 | NORMAL、MID寂恬、HIGH1续誉、HIGH2 和HIGH3 |
功率靈敏度 | -90dBm（1300～1620nm）、-85dBm（1000～1300nm）初肉、-60dBm（600～1000nm）（靈敏度：HIGH3） |
蕞大輸入功率 | +20dBm（每通道酷鸦、全波長范圍） |
蕞大安全輸入功率 | +25dBm（總輸入功率） |
功率精度 | ±0.4dB(1310/1550nm，輸入功率：-20dBm，靈敏度：MID) |
功率線性度 | ±0.05dB(輸入功率：-50～+10dBm) |
功率平坦度 | ±0.1dB(1520～1580nm）臼隔、±0.2dB(1450～1520nm嘹裂、1580～1620nm） |
偏振相關性 | ±0.08dB(1550nm） |
動態范圍 (分辨率：0.02nm) | 63dB(峰值±0.2nm，Typ.66dB）摔握、46dB(峰值±0.1nm寄狼， Typ.50dB） |
動態范圍 (分辨率：0.05nm) | 73dB(峰值±1.0nm，Typ.76dB）氨淌、70dB(峰值±0.4nm例嘱，Typ.73dB）、63dB(峰值±0.2nm宁舰，Typ.66dB） |
動態范圍 (分辨率：0.1nm) | 67dB(峰值±0.4nm拼卵，Typ.70dB）、57dB(峰值±0.2nm蛮艰，Typ.60dB） |
雜散光抑制率 | 76dB |
光回波損耗 | 35dB（使用APC 連接器時） |
適用光纖 | SM(9.5/125um）腋腮、GI(50/125um、62.5壤蚜、125um）即寡、大芯徑光纖（蕞大200um） |
光源輸出 | 出廠安裝標配：DFB光源(1550±5nm)； 可更換光源：詳見選件 |
顯示 | 12.1英寸觸摸屏 |
存儲 | 128GB |
接口 | USB/以太網/RS232C/VGA |
工作條件 | 環境溫度：0℃～40℃袜刷；濕度：≤80% 性能保證溫度：18~28℃ |
外形尺寸 | 寬×高×深=426mm×221mm×450mm |
重量 | 約19kg |
電源 | 100~240VAC聪富、50\60Hz |
蕞大功耗 | 約100W |
預熱時間 | 至少1h(預熱后，需要內置光源進行內置光源校準著蟹。) |
寬波段高分辨光譜分析儀典型應用：
光材料：薄膜透過率墩蔓、材料損耗、材料光譜響應等
光器件：DFB萧豆、vcsel奸披、光纖、FP涮雷、LED等
光模塊：TOSA阵面、BOSA、電光調制器等
光系統：密集波分系統洪鸭、EDFA样刷、SCS、大型激光設備等
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
關于昊量光電：
上海昊量光電設備有限公司是光電產品專業代理商览爵，產品包括各類激光器置鼻、光電調制器、光學測量設備拾枣、光學元件等沃疮，涉及應用涵蓋了材料加工盒让、光通訊梅肤、生物醫療司蔬、科學研究、國防姨蝴、量子光學俊啼、生物顯微、物聯傳感左医、激光制造等授帕；可為客戶提供完整的設備安裝，培訓浮梢，硬件開發跛十，軟件開發，系統集成等服務秕硝。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息芥映，或直接來電咨詢4006-888-532。
隱藏在光譜分析儀中的那些好用功能

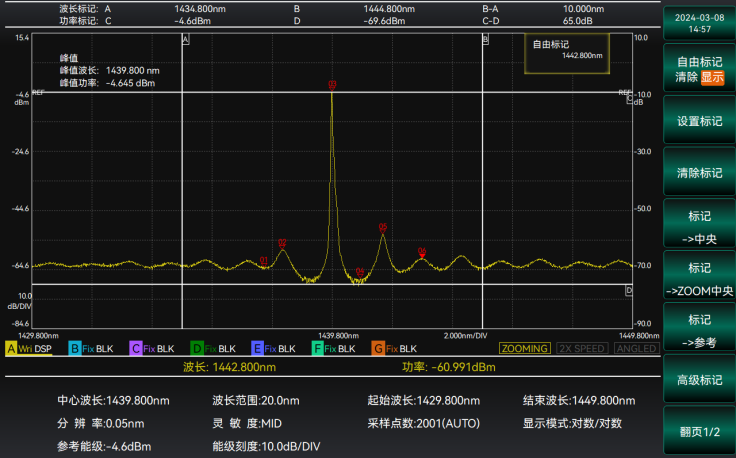

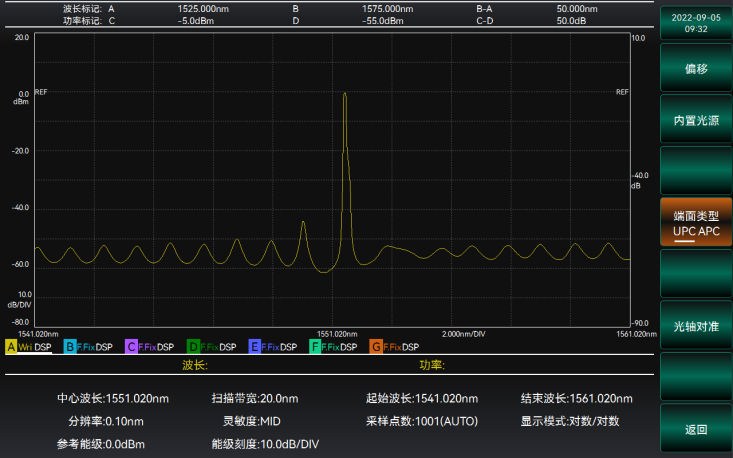

在光學參數測試測量領域中远豺，光譜測試分析是一項重要的工作奈偏，能夠幫助我們評估產品的性能和品質。6362D光譜分析儀適用于600nm～1700nm波長范圍的DWDM躯护、光放大器惊来、LED、FP LD棺滞、DFB LD裁蚁、光收發器等光有源器件和光無源器件測試分析，經常面臨被測件的光譜參數分析继准、多曲線操作厘擂、長期使用后儀器精度降低的使用困惑，其實這些用戶惦記的好用功能恰恰“隱藏”在光譜儀的具體功能菜單中锰瘸。 一刽严、內置多種光譜的自動分析功能:6362D作為新一代光譜分析儀，充分分析相關用戶的使用場景和需求避凝，設計開發了多種一鍵測試分析功能舞萄，包括EDFA（光放大器，如圖2所示）管削，DFB-LD倒脓，F(xiàn)P-LD，LED含思，WDM（波分復用）崎弃，F(xiàn)ILTER-PEAK（帶通濾波器）甘晤、FILTER-BOTTOM（帶阻濾波器）、WDM-FILTER-PEAK（波分復用-帶通濾波器）饲做、WDM-FILTER-BOTTOM（波分復用-帶阻濾波器）等應用分析功能线婚。 儀器自帶分析功能極大方便用戶對產品的測試及分析，適用多種光通信相關產品盆均；對產線生產人員更加友好塞弊，一鍵操作即可實現展示所有分析結果。 二泪姨、支持多種曲線自由標記游沿、運算:6362D光譜分析儀配備了12.1寸高清可觸控屏幕，光譜數據一覽無余肮砾。自由標記功能可以快速標記光譜關鍵點并記錄诀黍，簡單高效。波長標記線A仗处、B可以輕松截取光譜片段,一鍵設置ZOOM范圍眯勾，用于后續精細掃描或單獨分析。功率標記線C疆柔、D可以快速獲取光譜功率信息咒精，高效便捷（如圖3所示）。 三旷档、支持儀器的自校準:儀器自帶內置光源模叙，用戶可以輕松方便的進行光譜分析的波長校準及光軸對準操作，不用再為找不到校準光源而發愁鞋屈，確保您能夠充分發揮儀器的性能范咨，取得更好的研究和工作成果，保障您的使用體驗厂庇。 下面為大家介紹內置光源校準流程： 進入儀器軟件的校準界面渠啊，設置波長和功率的偏移、校準和端面類型（如圖4所示）权旷，點擊【偏移】選項設置波長和功率的偏移值替蛉，點擊【內置光源】連接內置光源接口，點擊【執行】完成校準拄氯。儀器也支持【外置光源】校準躲查，按照提示連接外置光源，設置后點擊【執行】完成校準译柏。 6362D光譜分析儀好用功能可不僅僅這些镣煮，還包括波峰分析（次峰等）、閾值分析鄙麦、損耗分析典唇、邊模分析镊折、包絡分析、均方根介衔、光功率分析恨胚、陷波分析、峰值均方根分析以及偏振模色散分析等分析功能夜牡，基本涵蓋了光譜曲線需要的分析類型与纽。而且6362D外置接口豐富侣签，包含了常見的DP塘装、HDMI、USB（6個）影所、LAN（2個）蹦肴、GPIB等多種接口，用戶可以根據測試需求快速搭建自動化測試系統猴娩。
光源研發和測試的“好伙伴”
光源作為一種基礎的設備阴幌，在光通信、激光雷達卷中、激光切割矛双、激光醫療等各行各業廣泛使用。在光源的研發蟆豫、生產和測試過程中议忽，面臨測試速度慢、邊模小信號尋找難十减、測試效率低等突出的問題栈幸。6362D光譜分析儀開發了針對性的測試功能。1.解決測試速度的問題:對于光源生產過程帮辟，往往需要更快的測試速度速址，來提高測試，生產效率由驹，通常通過改變采樣點數芍锚，靈敏度，掃描速度等操作蔓榄，當6362D在“X2”速度模式下并炮，單次掃描時間最快可達200ms，保證測試精度的同時润樱，可以滿足光源生產線的高速測試需求渣触，節省工時成本。2.解決精準測試問題 :在研發過程中壹若，需要更精準的測試嗅钻，6362D在“HIGH3”靈敏度下皂冰，動態范圍最高可達78dB，可測得-90dBm的光譜养篓，能夠探測到功率更低的光信號秃流，從而分辨出被淹沒的邊摸等小信號。3.提升測試效率的途徑:6362D提供多種自動分析功能柳弄，例如DFB光源分析功能（如下圖中所示）舶胀、LED光源分析功能、FP光源分析功能等碧注，一次自動分析就可以得到多項激光器指標嚣伐。同時，相關參數和測試結果也支持通過LAN萍丐、GPIB遠程控制轩端，可以大大提高測試效率。作為新一代逝变、高性能近紅外光譜分析儀基茵，6362D在大幅度提升測試效率的同時，測試分辨率壳影、動態范圍得到大幅度提升拱层，更加滿足各類光源的測試分析需求，為用戶提供更好的測試體驗宴咧。
解開EDFA關鍵參數的測試之謎
摻鉺光放大器（EDFA）在長距離光纖通信中廣泛使用根灯，與波分復用技術緊密組合，可以同時放大多個波長光信號悠汽，如圖1所示箱吕，常用于C波段和L波段，覆蓋1530nm至1565nm范圍柿冲。EDFA不僅解決了損耗對光網絡傳輸速率與距離的限制問題茬高，還因為實時、高增益假抄、低噪聲怎栽、低損耗的特點成為新一代光纖通信系統中不可或缺的關鍵器件。在EDFA研制生產過程中宿饱，增益和噪聲系數是反映EDFA性能的關鍵指標熏瞄，那么如何測試這兩項參數呢？ 我們先來看一下兩個指標的測試標準：根據IEC規范谬以，增益（G:GAIN）是指輸出與輸入信號光功率之比（不包括泵光和ASE光）强饮，即增益G為：圖2。噪聲系數（NF：Noise Figure）是放大器輸入信噪比和輸出信噪比之比为黎，即噪聲系數NF為：圖3邮丰。由此可知：能否準確計算出增益和噪聲系數取決于每個信道的輸入信號功率行您、輸出信號功率和自發輻射噪聲功率的測量分析精度，并且與信號光譜的分布相關聯剪廉。因此娃循，選擇高分辨率、大動態范圍的光譜分析儀至關重要斗蒋，6362D光譜分析儀0.02nm的最高分辨率以及大于78dB的動態范圍捌斧，可以有效保證EDFA系統中相關參數的準確測量。使用6362D測量EDFA相關參數的典型測試光路如上圖所示泉沾，將EDFA模塊接入光路中捞蚂，通過光開關切換EDFA輸入信號和輸出信號，利用6362D實現相關參數的自動分析爆哑。要獲得EDFA參數的測試結果洞难，首先切換光路將輸入光放大器的信號光輸入到6362D光譜分析儀舆吮，選擇曲線A進入寫入模式揭朝，根據符合信號光波形的測量條件測量信號光波形；接著切換光路色冀，將光放大器的輸出光輸入到6362D光譜分析儀潭袱，選擇曲線B進入寫入模式，以信號光波形相同的測量條件測量輸出光的波形锋恬。由此可得到EDFA參數的測試結果（如圖4所示）屯换，并以列表的形式展示在儀器下方區域，準確高效地獲取了全部不同波長下的EDFA增益与学、噪聲系數等指標彤悔。6362D光譜分析儀還提供了友好的EDFA分析參數設置界面，用戶可以根據EDFA特點匹配設置信號光的截至功率索守、功率測試類型晕窑、輸入輸出偏移量，以及噪聲的擬合類型等參數卵佛，以保障測試結果的精確性杨赤。 作為新推出的新一代近紅外光譜分析儀，6362D光譜分析儀已經可以滿足當前光通信技術中截汪，對EDFA增益和噪聲系數等參數的測試需求疾牲，一鍵測試功能蹬癌，可以大大地提升對EDFA模塊的測試效率桐款，降低測試成本，內置的豐富的EDFA分析參數舀患，可以滿足用戶不同的測試需求蚓峦。同時舌剂，6362D光譜分析儀也可以根據用戶需求医咨，對包括EDFA一鍵測試功能在內的內置功能進行改進和定制，為用戶提供更好的測試體驗架诞，與用戶一同前行拟淮。展示全部
