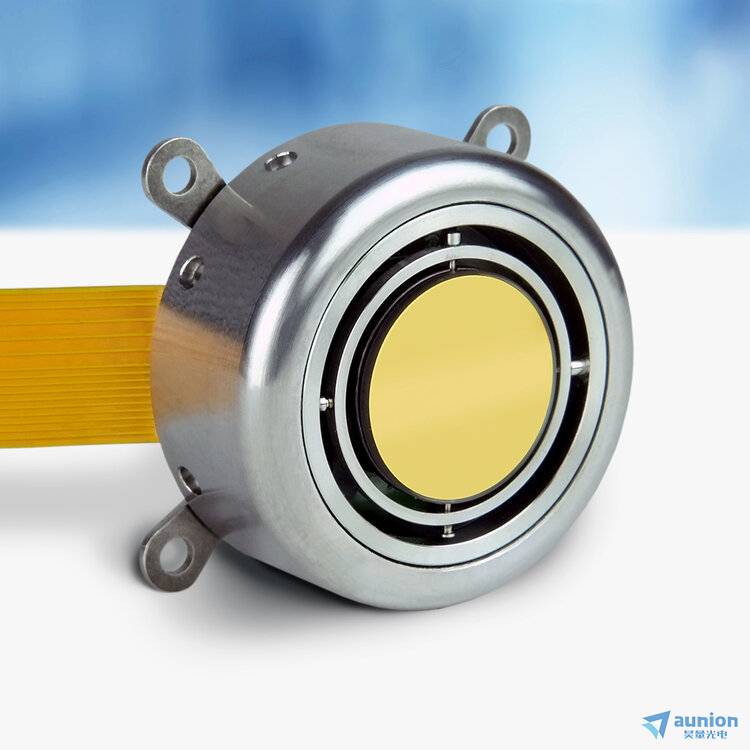

上海昊量光電設備有限公司推出的微型振鏡是一款體積緊湊的大鏡面微型振鏡城菊。
該振鏡促動器技術成熟的電磁驅動备燃。單個鏡面可提供二維光束偏轉，鏡面尺寸可達到15mm凌唬，該設備不僅可以提供較大的鏡面尺寸并齐，光學偏轉角度更是可達到±50°該系統包含一個位置反饋系統，設備的整體分辨率可達到5urad客税。

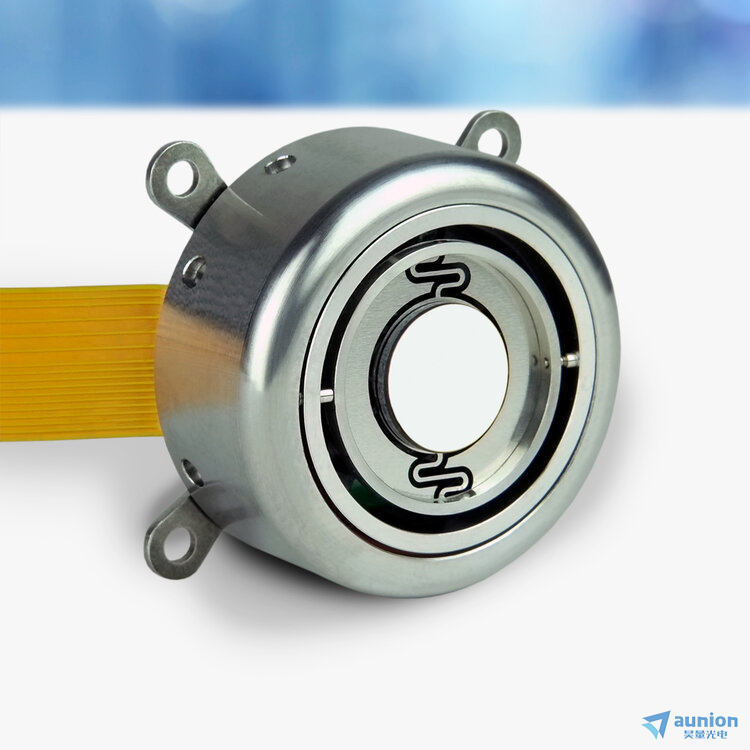

此外還提供鏡面尺寸為10mm的諧振鏡况褪，X軸諧振掃描，速度可達250Hz更耻，光學偏角正負25°测垛，Y軸靜態可控偏轉，光學偏角±50°秧均，速度可達20Hz食侮。

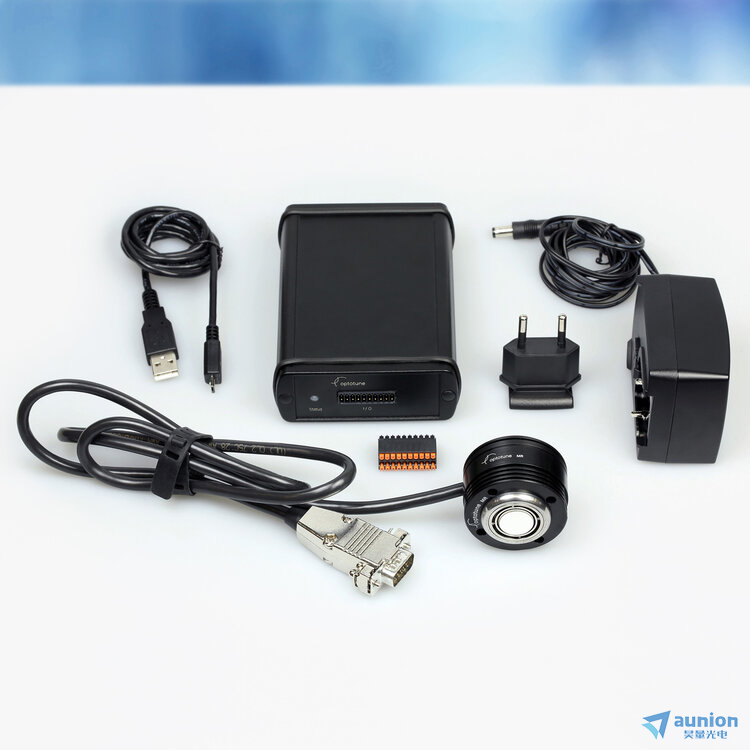

微型振鏡Develop kits圖片：

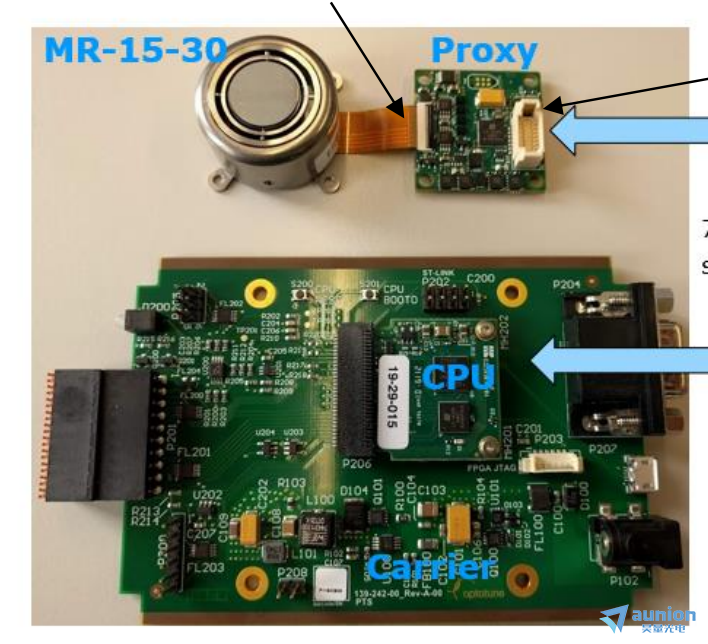

微型振鏡OEM版本：
大角度閉環微型振鏡主要特點：
l 大的鏡面尺寸
l 大的光學偏角蕞大可達+/- 50°
l 閉環控制精度可達5mrad
大角度閉環微型振鏡主要應用：
l 激光雷達
l 自動駕駛輔助系統
l 視覺（視場擴展、縮放）
l 計量生物學&診斷設備
l 3D打印
大角度閉環微型振鏡主要參數：
Actuator Type | 4-Quandrant (2 axis, bi-directional) | |
Mechanical tilt angle DC | ±25 X axis; ±25 Y axis | ° |
Mechanical tilt angle dynamic | ±25 X axis; ±25 Y axis | ° |
Mirror diameter | 15 | mm |
Center of rotation to mirror surface | 1.3 | mm |
External diameter | 30 | mm |
Zero drift | 25 | μrad/°C (Max) |
Resolution (closed loop) | <5 | μrad |
Repeatability RMS (typical) | 30-100 | μrad |
Full scale bandwidth Sine wave (+/-25°) | 20 | Hz |
Small signal bandwidth | 350 | Hz |
Large angle step response (20° step) | 7.5 | ms |
Small angle step response (0.1° step) | 1.4 | ms |
更多詳情請聯系昊量光電/歡迎直接聯系昊量光電
