概述Mirrorcle Technologies無框架兩軸掃描MEMS鏡像設備是基于ARI-MEMS制造技術浓若，Z初是由位于加州伯克利的亞得里亞海研究所(“ARI”)的研究項目開發的渺杉。它們在兩軸上提供非常快的光束轉向挪钓，同時需要超低功耗是越。反射鏡使激光束或圖像在每軸上的光學掃描角度(點對點或準靜態模式)達到32°，共振模式下的角度更高碌上。與笨重的基于振鏡的光學掃描儀相比倚评，這些設備需要的驅動功率要小幾個數量級:驅動鏡面傾斜旋轉的靜電執行器持續全速運行耗散的功率不到1mw。Mirrorcle Technologies MEMS鏡面完全由單片單晶硅制成馏予，具有良好的可重復性和可靠性天梧。在平坦光滑的鏡面表面涂上一層具有高寬帶反射率的金屬薄膜。較小和中等尺寸的鏡子被作為硅MEMS芯片的集成部件制造霞丧，而較大的鏡子被粘合到驅動器上呢岗，允許定制鏡子尺寸。
展示全部
Mirrorcle MEMS掃描鏡技術概述（2）
獨特的四象限傾斜性能
幾年前蛹尝，MirrorcleTech的無框架技術還處于發展的早期階段敷燎，在一代ARIMEMS1到ARIMEMS6中制造的所有設備都是單象限(1Q)或單向類型設備。這指的是每個軸(仍然是兩軸或雙軸2D設備)能夠使鏡子從靜止位置(0°)偏轉到一邊(例如+8°)箩言，但不能偏轉到另一邊(例如-8°)硬贯。因此，典型的一象限(1Q)設備實現了X軸上0°到+8°的機械傾斜陨收，Y軸上0°到+8°的機械傾斜饭豹。今天，在MEMS鏡面行業的產品中务漩，所有設備類型都提供四象限(4Q)光束轉向能力拄衰，通常允許整體更大的總jian端/傾斜角度(兩個軸)。
四象限器件的線性化驅動
Mirrorcle Development Kits和OEM MEMS驅動程序使用了一種設備特定的方法饵骨，以偏微分四通道(BDQ)方案驅動4Q MEMS驅動器翘悉。如圖1所示，該方案將執行器的電壓角關系線性化居触，并改善從一個象限到另一個象限的平滑過渡妖混，即在設備內形成一個執行器到另一個。在這種模式下轮洋，每個轉子的正旋轉部分和負旋轉部分總是(差分地)嚙合制市，因此電壓和轉矩總是連續的。所有Mirrorcle MEMS驅動器都設計為在這種模式下工作弊予，因此有四個帶偏置輸出的通道(兩個差分對)祥楣。輸入可以是數字的也可以是模擬的，只需要兩個通道來控制x軸和y軸的位置。

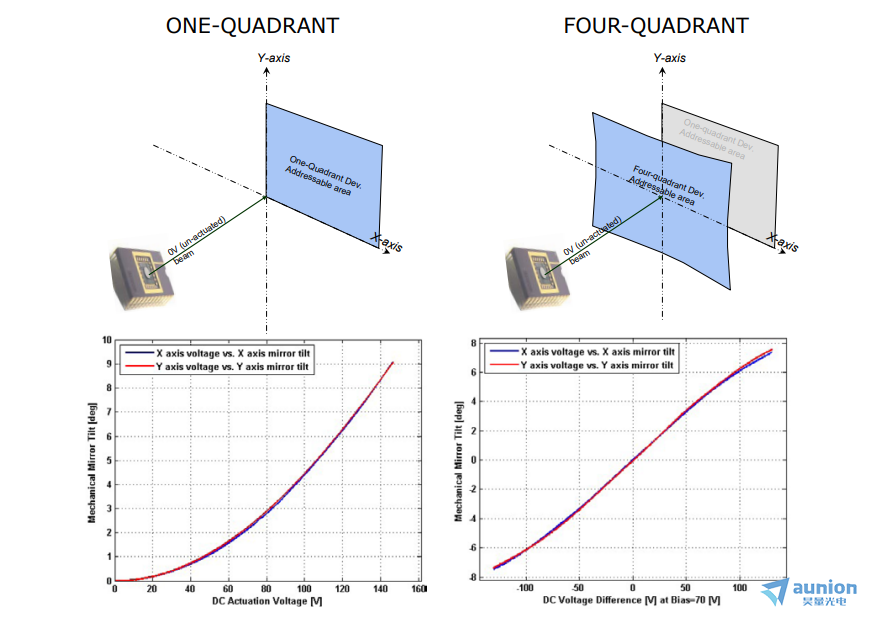

圖1 用單向和雙向裝置比較可尋址角度/面積误褪；每一個的代表電壓與角度的測量
鏡面材料责鳍、質量和涂層
Mirrorcle Technologies MEMS mirror由單晶硅晶片制成，其質量與PC微處理器等集成電路的制造相同兽间。由于采用類似的大規模生產工藝以獲得較高的制造重復性历葛、質量和較低的成本，因此硅被用作基礎材料渡八。選擇使用與巨大的硅芯片工業相同的起始材料有進一步的好處啃洋，特別是在光學應用方面传货。晶圓片表面和因此制造的鏡面表面用拋光技術拋光到1納米以下的粗糙度屎鳍。硅的獨特之處在于，在鏡面金屬化之前问裕，可以使用各種方法使表面超凈逮壁。此外，硅材料本身在制造過程中沒有任何殘余應力粮宛，在鏡面微加工后仍保持這種性能窥淆。因此，硅反射鏡具有較高的平整度巍杈，曲率通常低于用傳統干涉儀測量的水平忧饭。作為MEMS鏡面的基材，硅具有較優的潔凈度筷畦、平整度。
在光束轉向應用的Z后制造步驟中，硅鏡面必須涂覆以獲得所需波長的高反射率伪节。在標準生產過程中顷帖，硅鏡上會涂上一層薄薄的鋁，所有庫存的MEMS鏡面都用的鋁涂層鼎文。一些研發生產過程中的設計被涂上了黃金渔肩。一般來說，可以使用其他涂層材料拇惋，但有必要找到薄的周偎、低應力的涂層，而不會顯著降低鏡子的平整度特性撑帖。這是一個非常具有挑戰性的要求栏饮，因為MEMS反射鏡的厚度非常小，因此在每個新情況下都需要大量的研發工作磷仰。在使用鋁涂層的標準工藝中袍嬉，在任何類型和尺寸的鏡子中都保持>5 m的曲率半徑。

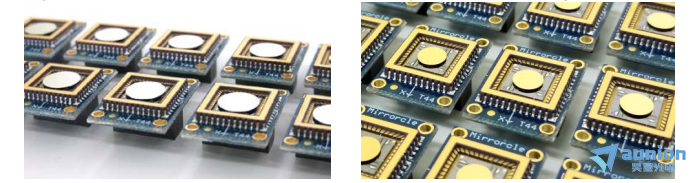

圖2 MEMS鏡面涂層：標準鋁涂層(左)，金涂層（右）
所有設備都可以處理高達2W的連續波激光功率伺通，而不受鏡子尺寸箍土、激光波長和鏡子涂層的影響。要獲得更高的連續波激光功率罐监，必須考慮特定波長下的涂層反射率和反射鏡尺寸吴藻。一般來說，較大的鏡面尺寸可以處理更高的連續波功率由于二次較高的表面冷卻弓柱。對于平均功率較低的脈沖激光器沟堡，會有其他的影響，即高峰值功率脈沖可能對金屬涂層造成損傷矢空。在這種情況下鏡面的表現與傳統光學行業中的大多數鋁或鍍金鏡面一樣航罗。
鏡子類型及種類
集成鏡的直徑達2.4毫米是整體制作的一個集成部分的萬向節驅動器裝置結構。它們是硅模具的中心區域屁药，與周圍的靜電驅動器具有相同的微細加工步驟粥血。這些鏡子是由同樣的硅層構成，具有較佳的平面和光滑的硅表面酿箭，鏡子雙軸連接到軸向連桿复亏，提供兩軸運動。所有庫存的集成鏡都涂上了純鋁缭嫡，在很寬的波長范圍內具有很高的反射率缔御。黃金金屬化可以在晶圓規模上進行，因此可以用于更大的訂單生產妇蛀。
粘結鏡與硅驅動器結構分開制作耕突，用于在設備頂部進行后續的微組裝。因為這些鏡子是附加在設備驅動器結構之上讥耗，不占用驅動器區域的一部分有勾，因此基本上可以在任意大小。粘合鏡方法允許用戶選擇尺寸古程，以及每個應用的鏡子的幾何形狀蔼卡，以優化速度，光束大小和掃描角度之間的關系挣磨。
以前批量制造硅器件如兩軸MEMS反射鏡器件雇逞，只允許一種類型/尺寸的反射鏡作為整個器件的一部分。為了生產具有不同鏡面尺寸的設備茁裙，大多數技術不僅需要新的制造周期塘砸，而且在某些情況下還需要完全重新設計驅動器。Mirrorcle Technologies提供了一種基于MEMS的晤锥、可定制孔徑大小的光束轉向技術掉蔬。即廊宪，在自對準DRIE制造過程中，設計并實現了一系列針對速度女轿、角度箭启、面積占用或共振驅動優化的靜電執行器。鏡面的直徑和幾何形狀由客戶選擇蛉迹，以優化其特定應用的性能傅寡。
鏡子大小及角度性能
鏡子MEMS鏡子不受角度限制，不管鏡子的大小北救，除了在少數特殊情況下荐操。Z大角度通常只有在保持高速時才會受到限制，在大多數設計中珍策，機械偏轉的角度大約在-5°到+5°之間托启。所有集成鏡尺寸和通過5.0mm直徑的粘結鏡都可以在這個范圍內使用。一些鏡子的作動器有更高的角度能力膛壹，在這種情況下驾中，只有Z大的鏡受到機械限制唉堪，取決于鏡的大小模聋。在定制研發項目中，Mirrorcle也展示了6.4mm唠亚、8.2mm链方、9.0mm的鏡子。在這些情況下,較大的反射鏡慣量被換取較低的角度偏轉灶搜，以保持高速和振動的穩定性祟蚀。因此，在這些尺寸的特殊應用中割卖，角度限制在~ -1°到+1°之間前酿。
設備封裝
Mirrorcle MEMS鏡面的生產有許多封裝選項，因為它們不需要任何特殊的材料鹏溯、形狀或環境條件才能正常運行罢维。雙軸裝置需要12個引腳和至少4.4毫米或更大的平滑平坦的封裝腔。其他規格根據客戶要求丙挽，使用方便肺孵，光學安裝等。共有兩種包裝可供選擇：DIP24或LCC包裝颜阐。具有24個引腳的傳統陶瓷雙列直插式封裝(DIP)仍然是許多研發場景中方便和通用的選擇平窘。這些封裝，如圖3所示凳怨，有不同的腔尺寸瑰艘，可以容納每個Mirrorcle MEMS芯片大小從4平方毫米到7.25平方毫米是鬼。DIP24在處理方面是一種簡單的解決方案，因為它可以簡單地用手沿著陶瓷面拿著紫新，從而輕松地避免與敏感的MEMS和AR涂層窗口區域接觸屑咳。對于DIP24設備，也有一個簡單的ZIF插座安裝解決方案弊琴，允許輕松的光學工作臺面包板兆龙，設備交換等。

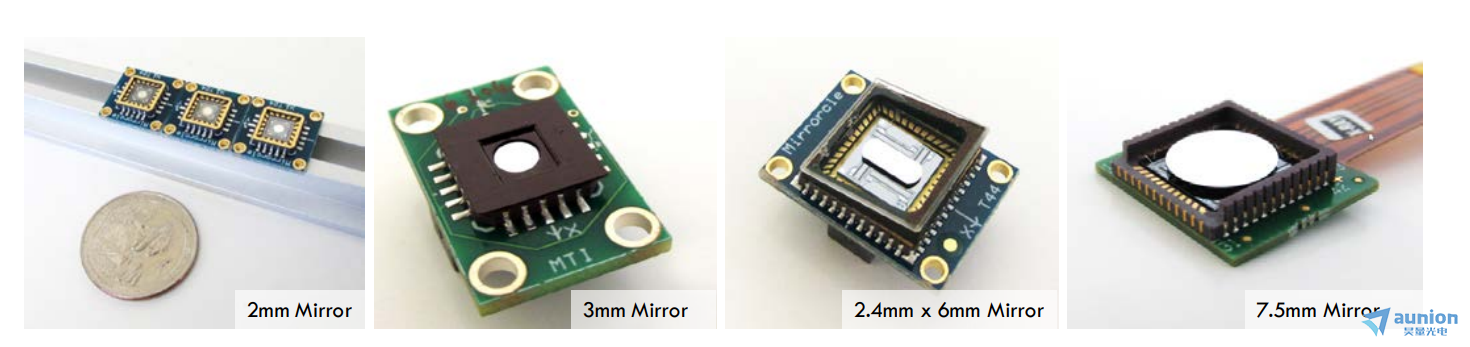

圖3 （a）TINY20.4的連接器LCC20封裝敲董，安裝在PCB上紫皇，便于在光學工作臺上集成。(b)帶有鏡面孔徑的定制MEMS連接器封裝腋寨。(c)連接器LCC48封裝TINY48.4中的單軸線鏡聪铺，LCC48預焊接到TinyPCB中。(d)帶有定制陶瓷封裝的定制剛性撓性PCB萄窜，用于7.5mm的大型MEMS鏡面铃剔。
