9G/14G/20G多端口矢量網絡分析儀

9G/14G/20G多端口矢量網絡分析儀

一.產品綜述

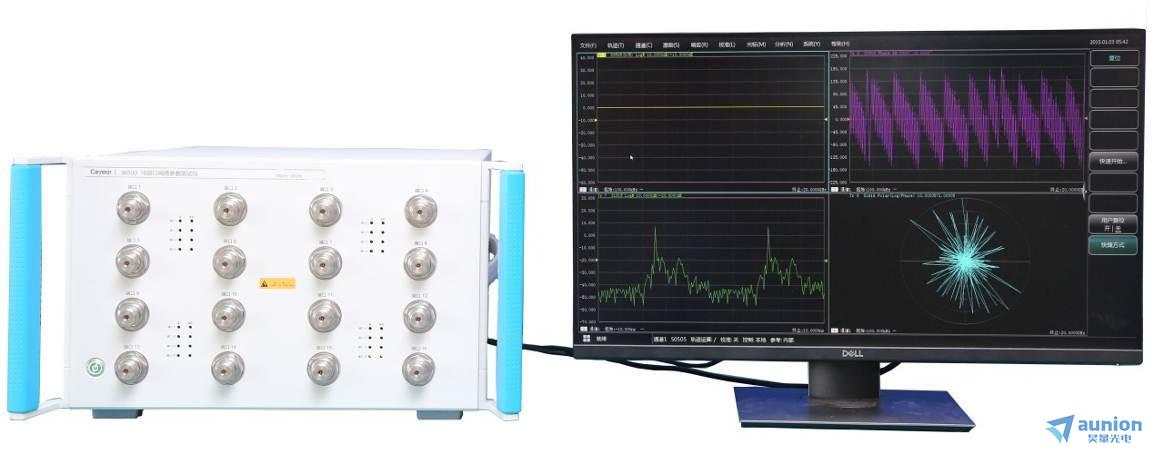

      3650多端口矢量網絡分析儀，測量頻段覆蓋10MHz-9GHz/14GHz/20GHz秩霍。3650系列多端口矢量網絡分析儀提供頻響篙悯、單端口、響應隔離铃绒、增強型響應鸽照、全雙端口、電校準等多種校準方式匿垄，內設對數幅度移宅、線性幅度归粉、駐波、相位漏峰、群時延糠悼、Smith圓圖、極坐標等多種顯示格式浅乔，外配 USB倔喂、LAN、GPIB靖苇、VGA 等多種標準 接口席噩，主要面向 MIMO 天線、濾波器贤壁、高速數字線纜和高速印制電路板的多端口網絡參數 測試悼枢。除傳統頻域 S 參數測試，該系列多端口矢量網絡分析儀還可完成差分 S 參數脾拆、時域馒索、 信號完整性和幅相一致性等測試。

二.主要特點

• 校準類型靈活可選名船，兼容多種校準件

• 采用基波混頻接收的設計理念绰上，有效擴展整機的測試動態范圍，可以滿足您對大動態范圍的測試需求

• 本產品具有多通道和多窗口顯示功能渠驼，支持 64 個通道蜈块，可同時顯示 32 個測 量窗口，每個窗口極限可同時顯示 16 條測試軌跡迷扇，使觀測結果更加直觀百揭，用戶使用更加方 便。

• 具有對數幅度谋梭、線性幅度信峻、駐波、Smith 圓圖等多種顯示格式

• 具有 USB瓮床、GPIB、LAN 和 VGA 接口

• 中/英文操作界面

• 錄制/運行产镐，一鍵式操作簡化測量設置步驟隘庄，提高工作效率

•  具有多端口幅相一致性、差分癣亚、時域測量丑掺、TDR時域測量、自動夾具去嵌入等功能

三.產品數據

四.應用

1.校準類型靈活可選述雾，兼容多種校準件

  3650 系列多端口矢量網絡分析儀提供向?qū)?zhǔn)（自動化校準）街州、非向?qū)?zhǔn)（使用機械 校準件進行直通響應校準兼丰、直通響應與隔離校準、單端口校準唆缴、增強型響應校準鳍征、全雙端口 SOLT 校準、TRL 校準）面徽、電校準（ECal）等多種校準類型艳丛，可根據實際測試需要選擇同軸 機械校準件以及電子校準件等多種校準件，方便不同接口類型器件的測試趟紊。

2.全面提升的掃描速度及掃描時間測試功能

   3650系列多端口矢量網絡分析儀全頻段掃描氮双，201點，600kHz中頻帶寬情況下掃描速度可達 43ms霎匈，并提供一鍵式掃描時間測試功能戴差，方便評估。

3.時域分析可對設計進行全面表征

   3650系列多端口矢量網絡分析儀可通過配置時域測量選件實現測量結果頻域和時域之間的切換铛嘱，用以確定器件造挽、夾具或者電纜中的不連續點位置，實現故障精確定位弄痹。

4.時域分析選件（TDR選件）

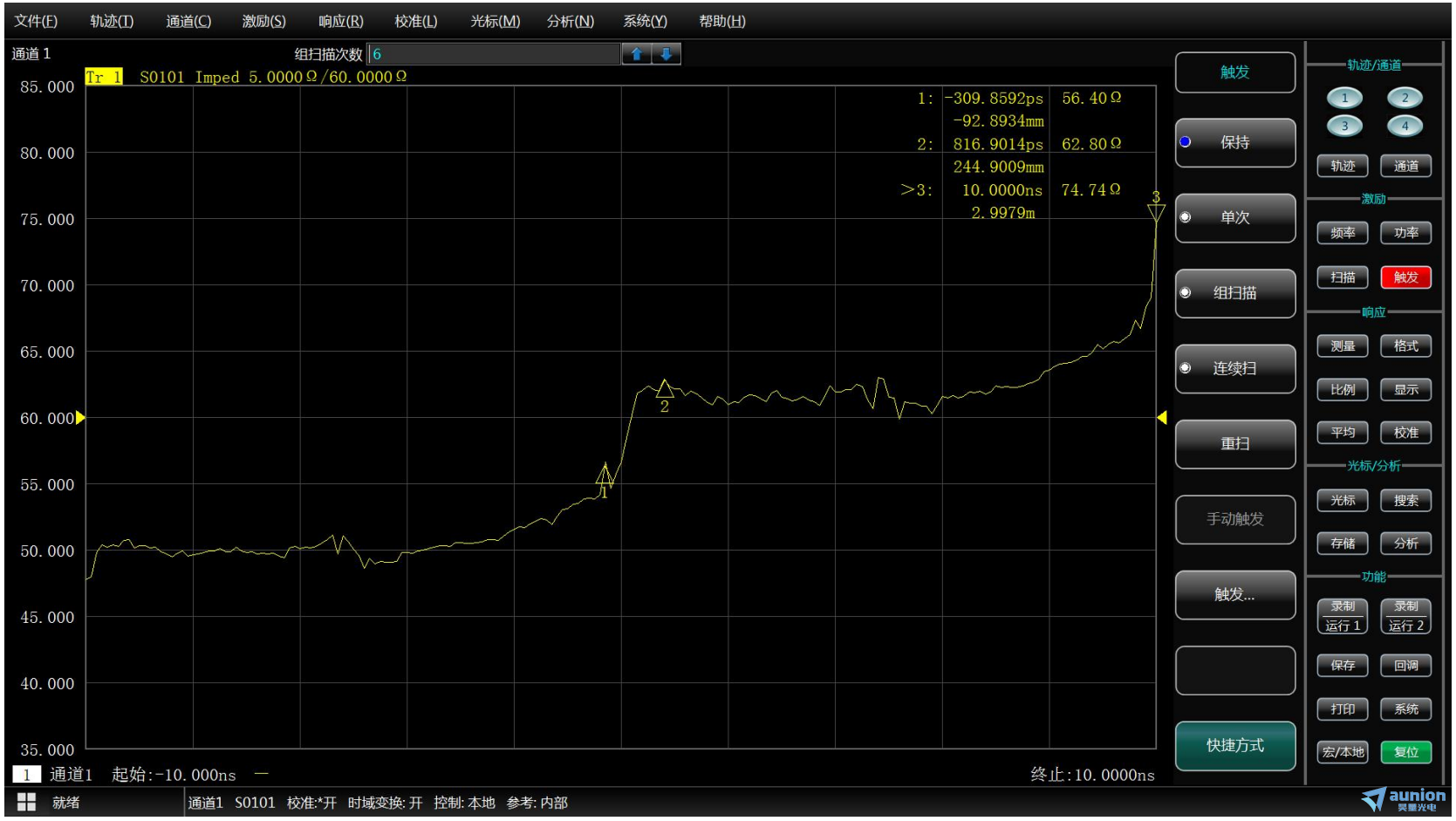

  隨著信息產業的高速發展饭入，對網絡帶寬的需求也越來越高，需要信息設備（如大型服務器肛真、計算機和交換機等）能夠承載的數據速率越來越快谐丢。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視，傳輸鏈路的特性變化會顯著的影響信號傳輸質量蚓让，TDR選件是評價高速鏈路信號傳輸質量的重要手段乾忱。TDR時域阻抗測試，可以非常精準的評價傳輸線上阻抗特性的變化情況历极，定位不連續性窄瘟。

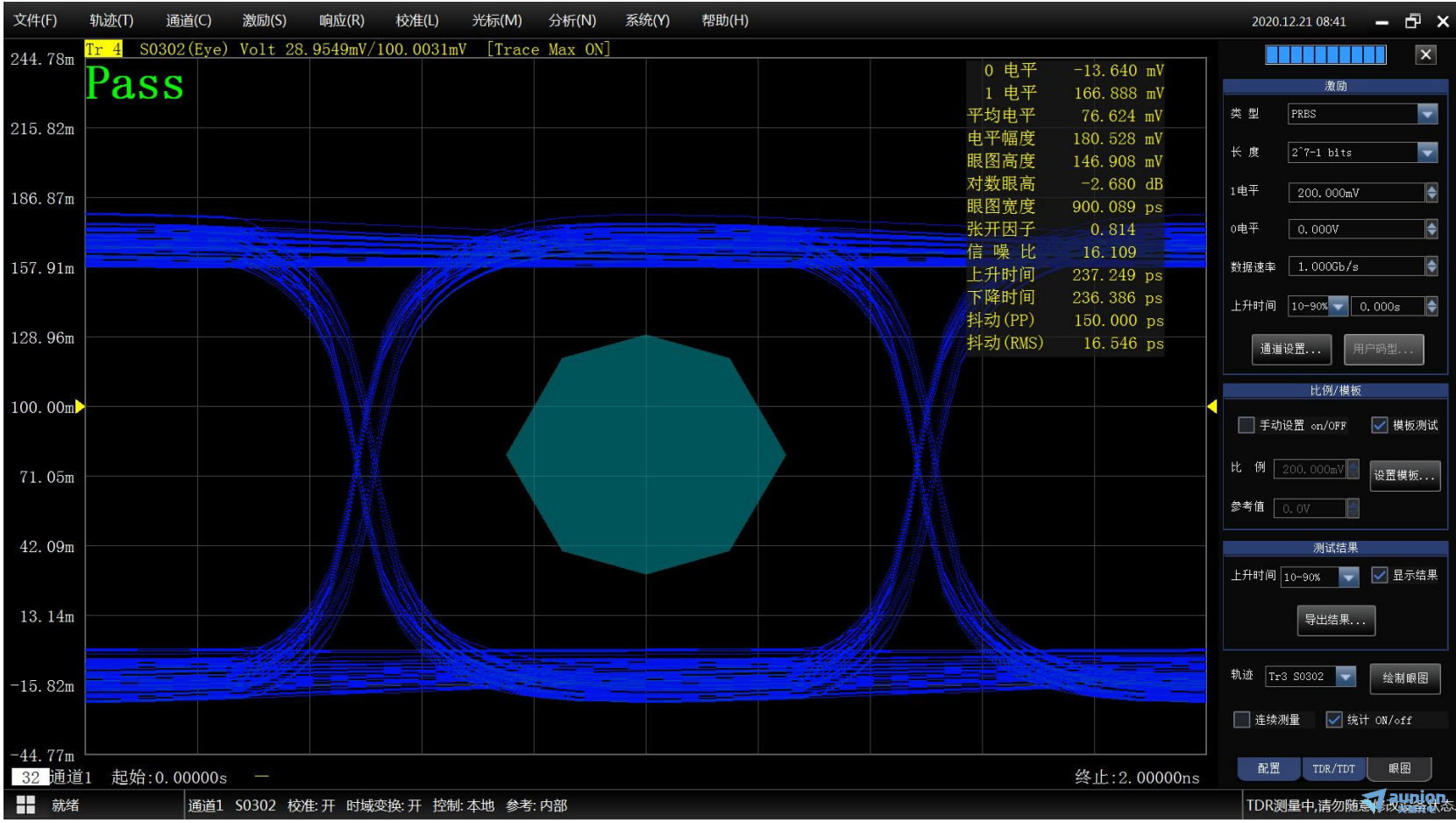

   3650系列多端口矢量網絡分析儀的TDR選件提供基于 S參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用于產生 0趟卸、1變化的數據位蹄葱，然后把仿真碼型和被測件的時域沖激響應進行卷積，疊加后得到虛擬眼圖锄列。根據不同的高速數字通信標準图云，TDR選件可以使用預先定義好的眼圖模板進行高效率 Pass/Fail測試。

  TDR選件可以在仿真眼圖上施加抖動邻邮、噪聲等干擾竣况，然后通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖筒严。

五.選件
