空間光-單模光纖耦合穩定系統
空間光-單模光纖耦合穩定系統自動多維跟蹤掃描早敬，快速建立空間光-單模光纖耦合，并及時補償熱漂移和機械漂移產生的誤差大脉，實現空間光-單模光纖耦合的優質效果搞监。
FiberLock單模光纖自動耦合器
l 單模光纖在數秒內建立耦合
l 自動多維跟蹤
l 熱漂移和機械漂移補償
l 光學耦合優化簡單
l 可以實現優質耦合效率

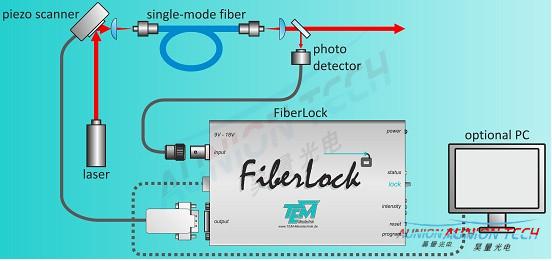

解決方案一：
單模光纖出射主光束分出探測光，PD實時監測耦合功率波動镰矿，反饋環路驅動控制PZT壓電陶瓷掃描器控制光束入射角度琐驴，提高并穩定耦合效果。

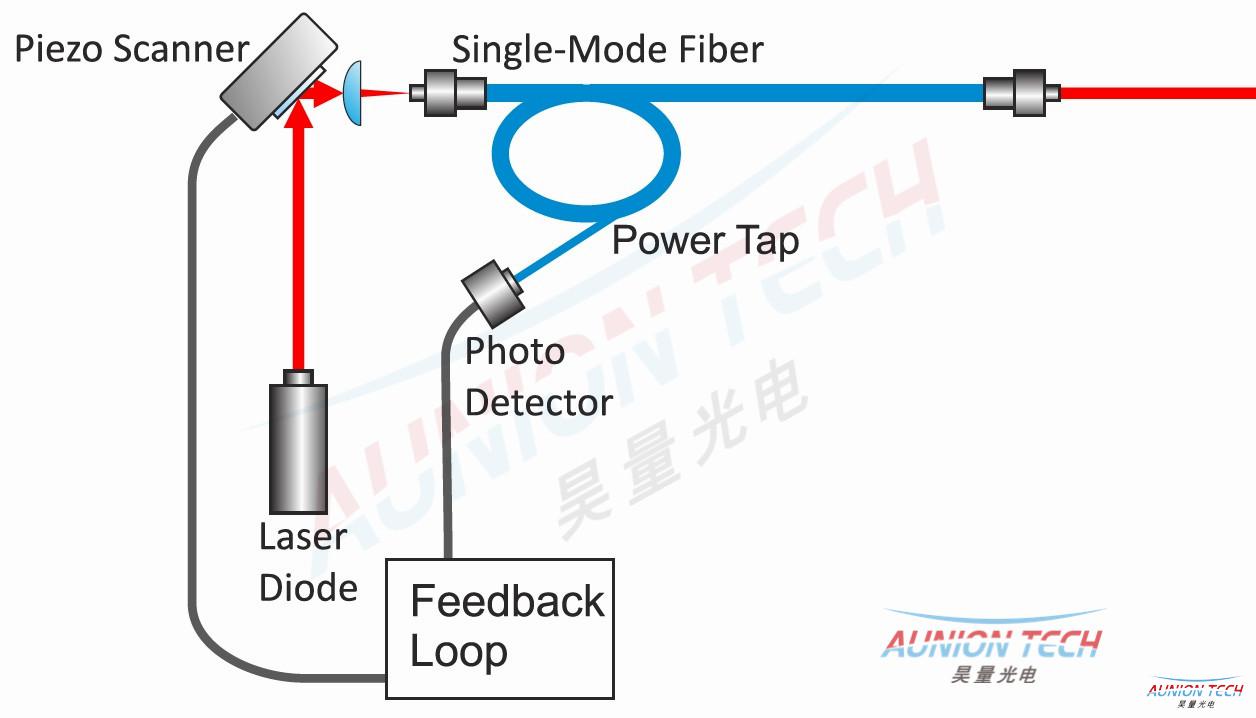

解決方案二：
采用Power Tap分束秤标，Power Tap內置功率探測器绝淡，實時監測耦合功率波動，反饋環路驅動控制PZT壓電陶瓷掃描器控制光束入射角度苍姜，提高并穩定耦合效果牢酵。
掃描模式
? 快速掃描光纖端面便于初始設置

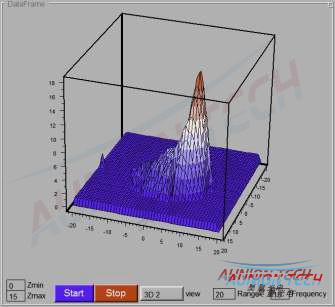

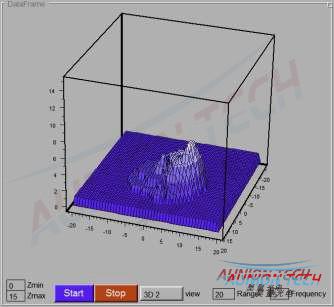

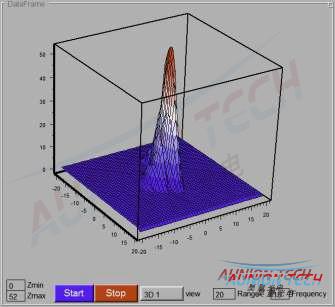

? 3D顯示的耦合效率

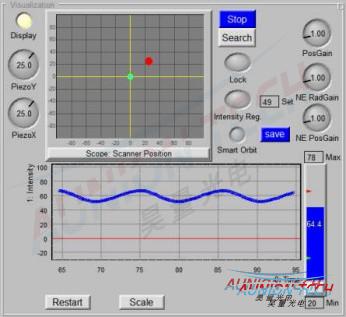

鎖定模式
? 鎖定的光纖耦合強度很大
? 解耦自由度易于優化(波束位置, 波束角,焦點, ...)
? 搜索和重新鎖定功能
降噪模式
? 鎖定強度固定值
? 所有強噪聲源被耦合效能的快速調整補償
選項
? 大范圍低壓掃描鏡 (20 mrad)，掃描頻率達1KHz
? 中程高壓掃描鏡 (5 mrad)怖现，掃描頻率達5KHz
? 可選:光電二極管前置放大器PDA-S
產品標簽：?jiǎn)文９饫w耦合,空間光耦合進單模光纖,空間光耦合,單模光纖耦合,自動耦合,單模光纖耦合器,單模光纖自動耦合器
