上海昊量光電的AUT-FiberLock空間光-單模光纖主動耦合穩定系統是一套將空間光主動耦合鎖定進單模光纖的簡單裝置的圆」呐。空間光-單模
光纖耦合穩定系統簡化了初始耦合，并且優化了耦合效率越妈，主動補償機械漂移季俩。
上海昊量光電的AUT-FiberLock空間光-單模光纖主動耦合穩定系統是一套將空間光主動耦合鎖定進單模光纖的簡單裝置梅掠。此裝置簡化了初始耦合酌住，并且優化了耦合效率店归，主動補償機械漂移酪我。
1 光纖耦合原理
當激光束從單模光纖出射消痛，它會形成一個錐形發散，就需要使用準直透鏡產生準直光束輸出都哭。相反的秩伞，如果要把光束耦合進單模光纖，也必須借助一個聚焦透鏡生成類似的錐形光纱新。根據光纖的特性，光強最大的最理想的光錐的幾何結構是固定的穆趴。因此要達到理想的耦合效率脸爱，入射光束必須與理想光錐最大化重合。在(X; Y; Z)的坐標系中未妹，其中z軸就相當于光纖的光軸簿废，光錐的重疊將由六個自由度進行表示：
光錐的收斂角
束腰在Z軸向上的位置量
束腰在X，Y軸向上的位置量
光錐在X络它，Y軸向上的旋轉量
理想對準耦合的光學結構的示意圖如圖1：

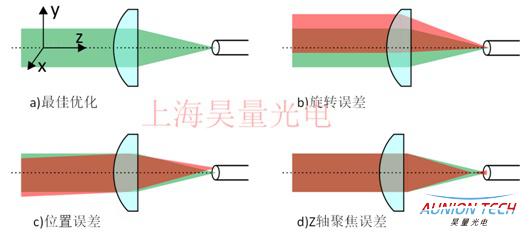

圖1:光纖耦合誤差的不同種類
收斂角是由光束直徑與聚焦透鏡的焦距決定的族檬，束腰在Z軸向上的位置可通過改變光纖纖芯頭與透鏡距離來解決。圖1d描述了這兩個自由度誤差化戳。
為了控制其余四個自由度，我們需要一個特殊的光纖座用來傾斜迂烁，翻轉，移動光纖頭递鹉。透鏡和光纖架必須固定其一盟步，改變?nèi)肷涔馐奈恢煤徒嵌龋ㄈ鐖D1b和1c）。不管怎樣躏结，必須保證亞微米精度却盘，也就是說需要高精度機械鏡架與光纖調整架。此外媳拴，這些組件必須具有高度的穩定性黄橘，以減小熱膨脹造成的漂移與耦合效率下降。
今天塞关，空間光-單模光纖耦合在光學實驗室與工業領域都有廣泛應用，但長時間保持最佳的耦合效果與耦合效率仍是一個巨大的挑戰子巾。
2 主動光纖耦合
當被動的穩定不可持續帆赢，就需要使用主動穩定的方式來滿足性能需求小压。這種主動穩定裝置包括一個致動器，例如壓電掃描反射鏡椰于，和一個反饋信號怠益。
如圖2所示， 上海昊量光電FiberLock使用了一個放置在聚焦透鏡前的含單反射的致動器瘾婿。傾斜這個反射鏡就能改變光束腰的X或Y方向的位置蜻牢。反饋信號來自光纖或內置在光纖Tap的激光強度測量裝置偏陪。

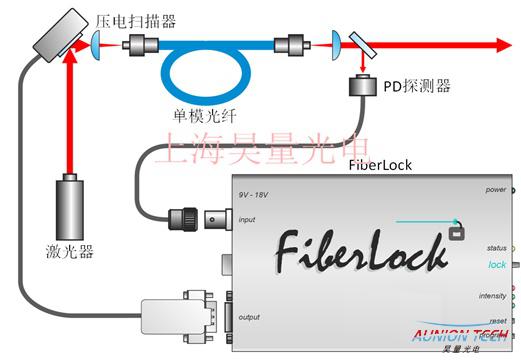

圖2 FiberLock控制器連接一個主動壓電掃描鏡和光纖后的強度信號抢呆，組成一個反饋回路。
這個簡單裝置有三個作用：
1.它幫助了光束到光纖的初始耦合
2.它極大簡化了耦合效率的優化過程
3.它保持了耦合穩定竹挡，補償了光束和光纖調整架的漂移
實際上镀娶，F(xiàn)iberLock甚至能夠彌補激光器的強度噪聲，2.4有詳細描述梯码。
2.1 初始耦合
當?shù)谝淮务詈线M(jìn)光纖時，不得不盲目的掃描對準不同的自由度好啰。僅當探測到耦合進的一定的光通量轩娶，我們才會有開始優化的反饋信號。

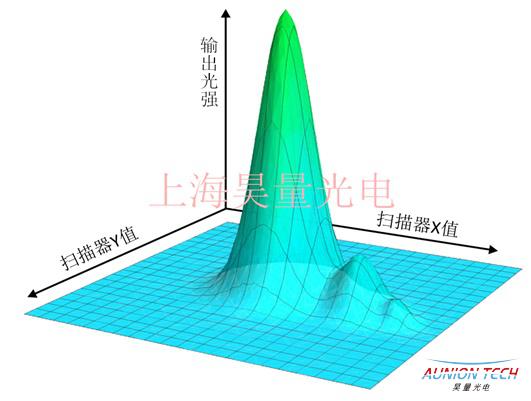

圖3致動器的角度掃描提供耦合效率的三維可視化圖像
使用一個活動壓電驅動反射鏡框往，足夠快的盲目掃描實時顯示耦合效率與反射鏡位置的對應三維圖像鳄抒，如圖3所示。由于致動器的掃描范圍比光纖內徑高1或2個數量級椰弊，所以初始的粗對準就變得非常簡單许溅。另一方面，我們獲得了光束輪廓上和影響耦合效率的裝置配件上的信息秉版。
2.2 穩定
一旦找到最大的耦合效率，F(xiàn)iberLock就可以鎖定在這一最大效率點上清焕。在鎖定模式下并蝗，活動反射鏡在光束的x和y位置添加了小幅調制，光纖后的強度輸出提供了必要的反饋：如果調制表現在的強度上秸妥，說明束腰沒有準直在光纖纖芯上滚停，主動反射鏡就會糾正它。一旦光束射入光纖中心粥惧，輸出強度的調制就消失了键畴。（一個一維鎖相調節器總是會引起輸出信號的調制，然而影晓，二維情況下镰吵，無調制輸出是可行的。）
光纖尖端位置或入射光束的任何漂移現在都能完美補償疤祭。即使鎖定點消失了盼产， FiberLock的搜索模式也可以快速掃描致動器的范圍，恢復到鎖定模式的強度峰值上勺馆。打開自動重鎖功能戏售，這種掃描就會自動啟動。
2.3 優化鎖定
在典型的光學裝置中草穆，在調節六個自由度同時進行獨立的光纖耦合優化是不可能的灌灾。例如，聚焦可以通過移動z軸上的聚焦透鏡來調節悲柱，然而即使再高精度的滑軌也會受限于加工精度，不能完美對準光軸豌鸡。結果嘿般，透鏡也會在X和Y方向上移動，這就會產生束腰位置的偏移涯冠。正是這種交叉相關性炉奴，導致無法進行每個自由度的獨立優化，它們總會對其它自由度的優化產生干擾蛇更，不得不反復進行瞻赶，這就使光纖耦合優化非常困難，也會花費更多時間派任。

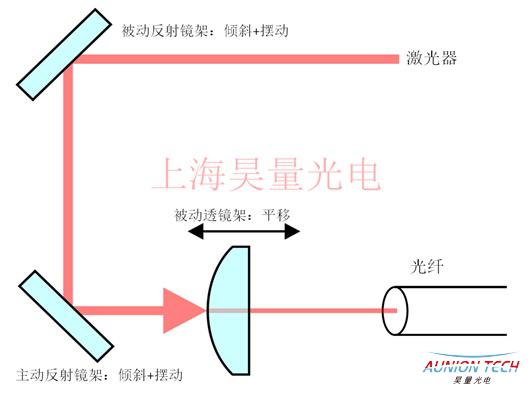

圖4 光學裝置：活動反射鏡架控制束腰的位置砸逊。其它參數可以手動調整。
由于FiberLock僅能穩定兩個自由度痹兜，仍然需要手動優化（如圖4）。但當開啟FiberLock后颤诀，手動調節就變得極其簡單：首先，需要調節的變量大大減少对湃；其次崖叫，有缺陷的光機械引入的交叉相關性也被大量移除。例如拍柒，如果光纖尖端沿z軸移動心傀，X和Y方向上的漂移就被自動補償?shù)簦敵瞿芰考兇庵伙@示我們關心的效果拆讯。
FiberLock的調節器很容易快速跟隨手動調整脂男，使所有余下的自由度都能夠獨立，快速宰翅，方便的優化弃甥。
2.4 穩功率模式
FiberLock控制耦合效率的能力帶來了一個有趣的可能性：如果我們的目標是保持耦合進光纖的功率恒定，而不是最大值汁讼，F(xiàn)iberLock可以擔當一個“Noise Eater”淆攻。例如，如果激光有強度波動嘿架，F(xiàn)iberLock可以通過主動調諧耦合效率進行強度補償瓶珊。用這種方法，一個FiberLock和單模光纖的組合可以看做模式清潔器耸彪。光束輪廓的畸變伞芹，強度噪聲蝉娜，指向波動都能被濾除唱较，當然代價是損失一部分功率。
2.5 總結
本質上蜀肘，主動光纖耦合與手動對準原理是相同的：光纖輸出作為調節光機械的反饋信號绊汹。然而，F(xiàn)iberLock能夠更快西乖，更可靠，特別是更連續坛增。一旦鎖定获雕，耦合將永遠保持穩定。對于持續數天運行不加干涉的光學實驗以及非手動的光纖耦合激光的工業應用都是極其重要的收捣。此外届案，在需要頻繁更換光學機構的應用中，F(xiàn)iberLock的掃描與搜索功能是非常有價值的罢艾。
FiberLock可以不連接電腦楣颠，只依靠控制器上簡單有效的用戶面板操作。當然可視化操作和高級參數調整需要連接電腦咐蚯。最后童漩，通過對準一個光學元件優化一些高質量信號的需要會更加普遍春锋，還有半導體激光器的生產中定位透鏡位置變化及光參量放大器中的光束對準矫膨。
您可以通過我們的www.wjjzl.com了解更多的產品信息侧馅，或直接來電咨詢021-34241962
