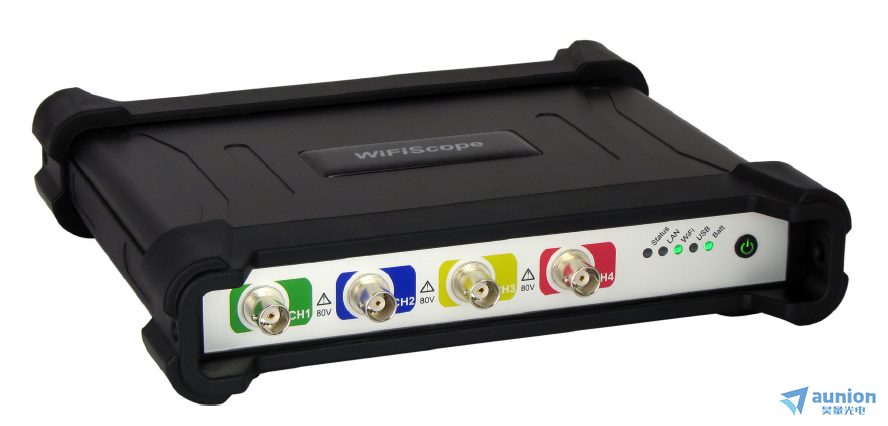

高速無線示波器WS5/WS6

高速無線示波器WS5/WS6

WiFi示波器的優勢：

•  使用WiFi和內置電池UPS功能無線測量

•  在運輸系統或移動設備上實現手機移動測量

•  基于局域網和互聯網的遠程測量

•  通過WiFi，局域網钥平，互聯網和USB的連續實時測量

•  電流隔離測量乎芳，不需要與PC機進行物理連接

•  USB測量獨立應用程序和實時高速瞬態采集速度高達200MSa /s

•  WiFi設置簡單，點擊幾下就可以連接到現有的WiFi網絡中

•  自動尋址帖池，不需要輸入IP地址

•  SDK提供了許多示例奈惑，可以輕松地將無線示波器WiFiScope集成到其他應用程序中

高速無線示波器WiFiScope的核心特性：

• 2通道/4通道


• 高達1GSa/s采樣率


• 高達256MSa/s數據緩沖

• 250MHz帶寬


• 低噪聲和高分辨率

• 任意波形發生器

無線示波器連接方式

• 使用USB 3.0直接連接到PC/筆記本電腦

• 連接到本地WiFi局域網

• 本地局域網連接

• 獨立WiFi網絡，現場工作

• 通過互聯網遠程連接

WiFiScope電池
使用內置電池睡汹，WiFiScope可以在沒有外部電源的情況下測量數小時肴甸。當測量時，使用電池和通過WiFi連接囚巴，就能達到理想的電流隔離原在。此外，電池有一個UPS功能彤叉，在功率損耗的情況下連續測量庶柿。

示波器軟件

高速無線WiFi示波器和USB示波器配套使用PC示波器軟件時，可被用作：

• 示波器

• 頻譜分析儀

• 數據記錄器

• 萬用表

• 任意波形發生器

• 協議分析器

1. 快速設置

為了簡化設置的測量秽浇，多通道示波器軟件包含大量的快速設置浮庐，幾乎任何應用〖砘溃快速設置包括特定測量的基本設置审残，以及有關所選快速設置的附加信息，如如何連接儀器和/或附件斑举〗两危快速設置也可以包含參考信號。加載快速設置后富玷，可以執行特定的測量璧坟，如果需要，還可以對設置進行小的調整赎懦∪妇椋快速設置是精心組織在一個樹形結構，按應用程序排序铲敛。只需點擊幾下鼠標褐澎，就可以執行復雜的測量。

2.網絡連接

Handyscope系列示波器與以太網連接(局域網伐蒋、WiFi或廣域網)的遠程測量是如此透明工三，看起來以太網連接的儀器是直接連接到個人電腦上的。多通道示波器軟件默認支持以太網連接儀表先鱼。示波器俭正、頻譜分析儀、數據記錄儀和電壓表的所有軟件和硬件功能都通過網絡保持可用焙畔。不需要特定的網絡知識掸读。可用儀器對話框顯示網絡儀器。只要打個勾就可以開始測量了儿惫。

3. 示波器功能

示波器是用來顯示信號電壓澡罚，標繪與時間(Yt)或另一個信號電壓(XY)。

示波器在多通道示波器軟件中可以有一個或多個大型的肾请、完全可配置的圖形留搔，其中每個圖形可以顯示一個信號的不同部分。被測信號可以被復制到參考信道中铛铁，以便與先前的被測信號進行比較隔显。

在示波器中可以使用游標進行屏幕測量，也可以使用t=0線表示觸發力矩饵逐±撸可以為信號提供描述性的名稱，并提供一個圖例來簡化對顯示信號的識別倍权≈啦颍可以放置文本標簽來標記信號的有趣部分。

為了顯示所測信號的所有細節账锹，示波器提供了無限的縮放在垂直和水平方向萌业。所有縮放動作可以撤消縮放功能。

4.組合和同步多個儀器

當兩個或四個測量通道不夠用時奸柬，Handyscope系列儀器提供了將多個示波器合并到一個具有多個輸入通道的示波器的可能性生年。只需一根耦合電纜就可以將多個儀器組合成一個具有多個通道的組合儀器。

多路示波器軟件將單個儀器自動組合成一個具有多個輸入通道的大型組合示波器廓奕。

5.數學運算函數

多路示波器軟件提供了加抱婉、減、乘桌粉、除蒸绩、積分、微分铃肯、求平方根患亿、求對數等多種數學運算。這些數學運算以I/Os的形式提供押逼，也稱為處理塊步藕，可用于處理測量信號和參考信號。

將這些數學處理塊組合在一起挑格，在構建復雜的數學操作以徹底分析測量數據并從數據中獲得所需的所有信息方面提供了無與倫比的可能性咙冗。數學運算的結果可以顯示在一個或多個圖形中，可以顯示在數字顯示器中漂彤，可以顯示在表格中雾消，可以以各種常見的文件格式寫入存儲器灾搏。

6.頻譜分析儀

頻譜分析儀是一種在頻域內以圖形方式顯示信號幅值的儀器。它將顯示信號中出現的頻率分量以及它們的強度立润。

• 用頻譜分析儀比用示波器能更好地顯示信號的小諧波失真狂窑。正弦波在時域可能看起來很好，但在頻域諧波失真是可見的范删。

• 噪聲信號在示波器的時域內可能是完全隨機的蕾域，在頻譜分析儀的頻域內可能是一個頻率占主導地位。

• 在頻域內到旦，從調制信號(AM或FM)確定載波頻率、調制頻率巨缘、調制電平和調制失真簡單添忘。

7.數據記錄器

數據記錄器是一種直接記錄顯示信號電壓的儀器，它根據時間(Yt)或另一信號電壓(XY)繪制信號電壓若锁。

數據記錄器是測量緩慢變化的信號的理想儀器搁骑，例如房間內的溫度變化。在捕獲整個過程時又固，輸入信號的任何變化都是立即可見的仲器。

數據記錄器的另一個應用是測量長而非重復的信號，如串行通信信號仰冠，這些信號持續時間太長乏冀，無法在硬件的內存中捕獲。

8.萬用表

萬用表是一種儀器洋只，它對一個信號進行測量辆沦，然后確定該信號的一個或多個特定屬性，并將這些屬性顯示為數值识虚。

萬用表可用于測量或監測信號的特定屬性肢扯，如均方根值、頻率担锤、zui大值等蔚晨。多路示波器軟件可以有任意數量的完全可配置顯示器，既可以將測量值顯示為數字肛循，也可以使用量規顯示铭腕。當使用儀表顯示器時，它可以有用的調整電路的特定屬性育拨，例如調整偏移為零谨履。

9. 任意波形發生器

任意波形發生器是一種能夠產生重復或單發信號的儀器。信號可以有一個預定義的標準形狀熬丧，如正弦波或方波在傳統的函數發生器笋粟。然而怀挠，信號也可以是由用戶定義的任意形狀。這些信號可以用多通道示波器軟件或外部程序生成害捕，也可以是以前用示波器測量并裝入發生器的信號绿淋。

函數發生器是電路測試中必不可少的儀器。它可以用來給被測電路施加一個信號尝盼，以測試該電路的功能吞滞。

任意波形發生器的一個具體應用是，不需要實際條件就能產生模擬某些外部條件的信號盾沫。這方面的一個例子是生成以前測量的曲軸傳感器信號裁赠，并將其應用于汽車的電機管理系統。電機管理系統中的各種部件可以在無需發動機運行的情況下進行測試赴精。依賴串行通信信號的系統也可以通過這種方式進行測試佩捞。

10.協議分析儀

協議分析儀是一種測量?jī)x器，它分析一個或多個信號蕾哟，這些信號用于根據特定協議在電子設備之間通信一忱。協議分析器檢查信號并對傳輸?shù)男畔⑦M(jìn)行解碼。解碼后的信息可以以圖形谭确、表接收器和表接收器的形式顯示帘营。

在開發通信總線的硬件和/或軟件實現時，協議分析器是一個有用的工具逐哈。它也可以用于調試設備或總線故障芬迄。

多路示波器軟件包含以下協議分析儀:

• CAN總線分析儀

• J1939譯碼器

• I2C分析儀

• 串行分析儀

• SPI-decoder

11.多語言界面（包含簡體中文）
