基于受激拉曼散射顯微鏡的高靈敏度無標記生物醫學成像

技術背景：

因?yàn)楦鞣N化學鍵有其特征頻率，使得基于紅外吸收和拉曼散射的振動顯微術可被用作為無標記對比度機制卜录。然而使用長波長的紅外顯微鏡的分辨率不夠戈擒，使用短激發波長的自發拉曼散射顯微鏡盡管有高分辨率，但是其靈敏度不夠艰毒，成像速度不足筐高。相干反斯托克斯拉曼散射(coherent anti-Stokes Raman scattering,CARS)顯微鏡的靈敏度要高于自發拉曼散射顯微鏡，但是因?yàn)榉枪舱癖尘暗拇嬖冢拗屏似涮綔y(cè)靈敏度柑土。

受激拉曼散射(stimulated raman scattering,SRS)于1968年初次觀測到蜀肘，隨后在許多光譜研究中得到廣泛的應用。在自發拉曼散射中稽屏，由于非彈性散射的機理扮宠，一束頻率為 wp 的激光束照射樣品，生成頻率分別為wS 和 wAS的斯托克斯和反斯托克斯信號狐榔。在SRS中坛增，使用兩束激光wp 和 wS同時照射樣品。頻率差 Δw = wp ? wS(也稱為拉曼頻移(Raman shift))與特定的分子振動頻率Ω匹配時收捣，拉曼信號憑借受激激發被放大。因此庵楷，斯托克斯光束的強度獲得增益放大ΔIS(稱為受激拉曼增益(stimulated Raman gain, SRG))罢艾，泵浦光束強度減小ΔIp(稱為受激拉曼損耗(stimulated Raman loss, SRL))。當Δw不匹配任何振動頻率時尽纽，不存在SRL和SRG咐蚯，因此，不同于CARS弄贿，SRS沒有非共振背景噪聲仓蛆。

當前不足：

用于生物成像無標記成像時，自發拉曼散射靈敏度低挎春，相干反斯托克斯拉曼散射有背景噪聲。當前的SRS已經被用于作為一種對比度機制豆拨，但是生成的SRS信號有過高的峰值功率直奋，用于生物樣品成像會造成光損傷，且其重復頻率低使得成像速度也不高施禾。

文章創新點：

基于此脚线，美國哈佛大學的Christian W. Freudiger(第一作者)和X. Sunney Xie(通訊作者)等人提出一種基于受激拉曼散射的三維多光子振動成像技術，可以利用生物的內源性對比度介質弥搞，進行無標記生物醫學成像邮绿。

原理解析：

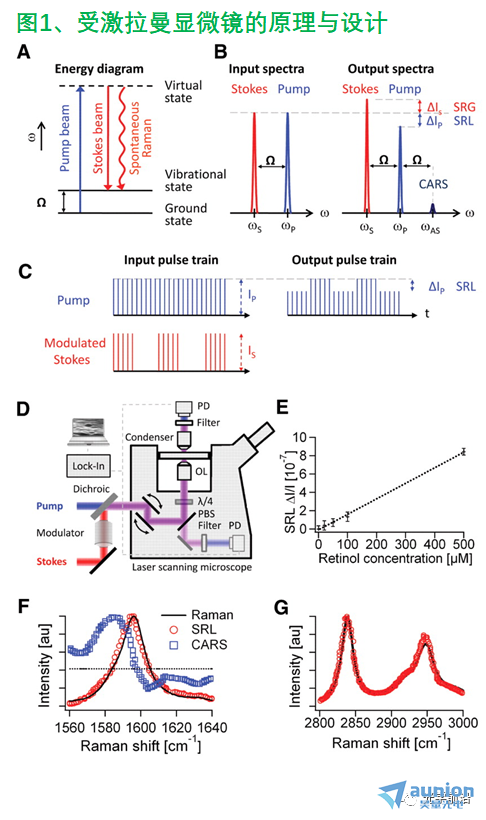

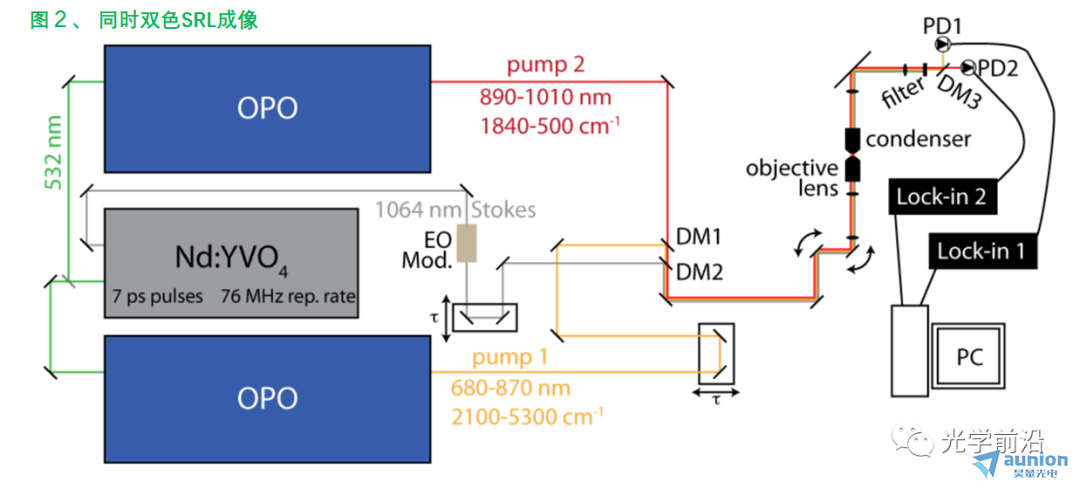

（1）高重復頻率皮秒激光生成泵浦光和斯托克斯光。使用76MHz重復頻率攀例，7ps脈寬鎖模Nd:YVO4振蕩器同時生成1064nm斯托克斯光束和532nm光束船逮。532nm光束經過可調諧光學參量振蕩器(optical parametric oscillator,OPO)生成所需泵浦光束(見圖1D和圖2)。

（2）高頻相位敏感(phase sensitive)檢測機制提取信號粤铭。由于在(1)的激發條件下所獲得的SRL和SRG信號被掩埋在激光噪聲里(ΔIp/Ip 和 ΔIS/IS < 10?4)挖胃，激光噪聲主要在低頻部分。對于SRL，以1.7MHz的頻率調制斯托克斯光束的強度酱鸭，并使用鎖相放大器以相同的頻率檢測由此產生的泵浦光束的強度調制(見圖1C)吗垮。類似地，SRG可以通過調制泵浦光束凹髓，檢測斯托克斯光束來測量烁登。使用此方法可以檢測ΔIp/Ip 和 ΔIS/IS的強度變化，靈敏度比之前報道的要高四個數量級饵沧。

（3）SRL在Ip和IS中都是線性的。SRL對分析物濃度的線性依賴(見圖1E)使得直接進行定量分析是可行蝗敢。圖 1F 中顯示了反式視黃醇(trans-retinol)的孤立拉曼峰的SRL捷泞、自發拉曼和 CARS 光譜。盡管 SRL 和自發拉曼光譜幾乎相同寿谴，但 CARS 光譜表現出與拉曼頻移無關的非共振背景锁右，以及由于背景干擾導致的光譜失真。對于具有多個峰的光譜讶泰，也可以看到 SRL咏瑟、SRG 和自發拉曼光譜之間的良好一致性（圖 1G）。

視頻1：使用 SRL 顯微鏡獲取的小鼠腦部三維圖像堆棧痪署。CH2提供對比度突出了神經元周?chē)乃枨事肱ⅰRL 顯微鏡的三維切片能力是顯而易見的。

視頻2：使用 SRL 顯微鏡獲取的小鼠腦部三維圖像堆棧狼犯。CH2提供對比度突出了富含脂質的結構：角質層的細胞間隙余寥、活性表皮中的毛囊和真皮中的皮脂腺（所提結構按視頻時間順序出現）。

視頻3：使用同時雙色 SRL 顯微鏡所獲得的小鼠皮膚三維圖像堆棧悯森。將二甲基亞砜(DMSO) 應用于皮膚宋舷，通過調諧到 670cm-1 峰（綠色通道）獲得對比度。從 2845 cm-1 峰（紅色通道）獲得內源性脂質對比度瓢姻。視頻覆蓋距離表面約 80 μm 的深度祝蝠，并顯示 DMSO 通過親水途徑滲透。

參考文獻：Freudiger CW, Min W, Saar BG, Lu SJ, Holtom GR et al. Label-free biomedical imaging with high sensitivity by stimulated Raman scattering microscopy. Science 2008; 322: 1857–1861.

DOI：https://doi.org/10.1126/science.1165758
