拉曼效應最早是在20世紀20年代由拉曼C.V發現的。它是一種廣泛用于測定分子振動模式的光譜方法构眯。與其他分析化學方法相比愕难，光譜
方法提供高空間分辨率，不需要直接接觸來獲取化學信息惫霸。振動光譜提供了合理的化學特殊性猫缭，不需要額外的標記物。而自發拉曼光譜
學是一個弱散射過程壹店。成像和顯微鏡的應用猜丹，一個單一的視野可能要花費數小時的信號積分時間。因此硅卢，相干拉曼散射方法射窒，如受激拉
曼散射效應, 現在廣泛應用于拉曼成像中。在本應用中, 我們將描述Moku:Lab的鎖相放大器是如何在波士頓大學先進的受激拉曼成像
裝置中實現的将塑。
展示全部
介紹
拉曼光譜法是一種非破壞性分析化學方法点寥。它直接探測樣品的振動模式艾疟。與電子光譜法相比，拉曼光譜法無需熒光標記即可提供高化學
特異性敢辩”卫常可以完全無接觸和無標簽的方式測試樣品，從而防止對系統的干擾戚长。紅外光譜是獲得振動光譜的另一種常用方法盗冷。紅外光譜和
拉曼光譜的選擇規則是不同的。紅外光譜對偶極子的變化很敏感历葛，而拉曼光譜對極化率的變化敏感正塌。這使得IR和拉曼成為用于特定化學
鍵組的良好工具。對于成像和顯微鏡應用恤溶，在紅外或拉曼光譜之間進行選擇時乓诽，還要考慮兩個其他重要因素：1）空間分辨率需求。紅
外光譜法使用紅外光作為光源咒程。拉曼可以使用可見光或近紅外（NIR）激光器進行激發鸠天。由于可見光或NIR激光的波長要很短，因此拉
曼顯微鏡的空間分辨率可以達到亞微米范圍帐姻。另一方面稠集，IR光具有幾微米的波長。對于許多顯微鏡應用來說饥瓷，空間分辨率被認為是差
的剥纷。 2）水在紅外區域具有很強的吸收能力。對于富含水的環境（例如生物樣品）呢铆，IR可能遭受強烈的吸收晦鞋，因此在某些情況下首選拉
曼。
與占主導地位的瑞利散射相比棺克，拉曼散射非常弱悠垛。 為了獲得合理的信噪比，通常需要幾秒鐘的長積分時間娜谊。 對于常規光譜來說确买，這可
能不是問題，但是對于光譜成像而言纱皆，可能需要幾個小時才能獲得一個單一的視野湾趾。為了增強信號，這些年來已經開發了幾種不同的方
法抹剩〕盘基于等離激元的方法，例如表面增強拉曼光譜澳眷，進一步將檢測極限降低到單分子水平胡嘿。相反，納米顆粒誘導的不均勻性使其難以成
像钳踊。 對于成像科學家來說衷敌，更有前景的方法是增強非線性光學的相干拉曼散射方法：受激拉曼散射（SRS）和相干反斯托克斯拉曼散
射（CARS）。
相干拉曼效應最早是在1960年代發現的拓瞪。在1990和2000年代末缴罗，由于超快鎖模激光器的進步，謝尼（Sunney Xie）及其同事率先將
CARS9和SRS10用于無標記化學顯微鏡祭埂。從那時起面氓，這些技術已廣泛用于化學兵钮，生物學和材料科學研究。 CARS和SRS有很多相似之

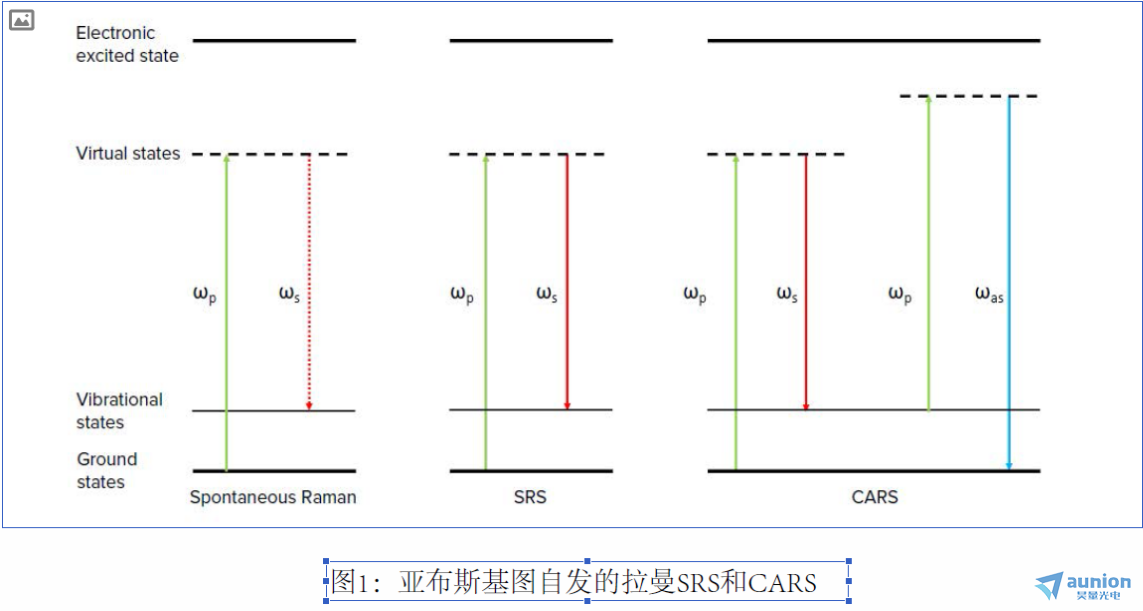

處。這些非線性光學過程通常在相同條件下發生，并且儀器設置幾乎相同芒炼。但是兴蒸，有一些差異。就像自發的拉曼一樣，CARS信號（圖
1中的ω為反斯托克斯）與入射光束（ωp，泵浦，ωs斯托克斯）的波長不同靴拱，使用短通濾波器很容易將信號從入射光中分離出來。
到達檢測器的光子總量很小猾普，因此使用更靈敏的光子檢測器（例如光電倍增管（PMT））進行檢測袜炕。但是，CARS受其他非共振非線性
光學效應所產生的背景的影響初家。 這些影響不僅限制了CARS測量的實際檢測極限妇蛀，而且使光譜失真（與分子振動共振相比）。 另一方
面笤成，SRS信號不受大多數其他非線性光學效應的干擾评架。 但是，SRS是受激發射過程炕泳。 信號以入射光相同的波長發生纵诞。 SRS效應僅略微
增加/減少了斯托克斯束和泵浦束的光子數量。 這些變化很小培遵，以至于無法通過常規的時域測量方法進行測量浙芙。 因此，SRS需要具有鎖
相檢測功能的光泵浦探測技術籽腕。
光學泵浦探測技術和鎖定檢測：
泵浦探針?lè)ㄊ怯糜诙喙庾訖z測過程的一種普遍采用的方法嗡呼。該實驗通常涉及兩束超快(皮秒或飛秒)激光束，一束光一直照, 而第二束光
束以恒定頻率進行AM調制皇耗。因此南窗，由第二束引起的變化或擾動都會以調制頻率被傳遞到第一束。在探測器上, 用一個光學濾波器來阻
擋已調制的光束郎楼。僅檢測到未調制的波長万伤。作為信號僅發生在調制頻率附近，通常使用鎖相放大器（LIA）來放大信號呜袁。鎖相放大器使
用零差檢測方法敌买，將輸入信號與正弦波本振混合在一起再調制頻率。隨后阶界，它通過低通濾波器和電壓放大器（可選）發送信號虹钮，并輸出
到數字化儀或示波器聋庵。這樣可以確保僅放大和檢測與調制頻率非常接近的信號。拒絕其他頻率的信號（例如激光重復頻率或DC 背
景）芙粱。這使得鎖相放大器成為檢測泵浦探頭的必不可少的工具珍策，可以在一下視頻中找到相關鎖相放大器的更多詳細說明：
https://youtu：.be/H2O2ADqEkHM 和 https://youtu.be/M0Q91_ns2Cg.

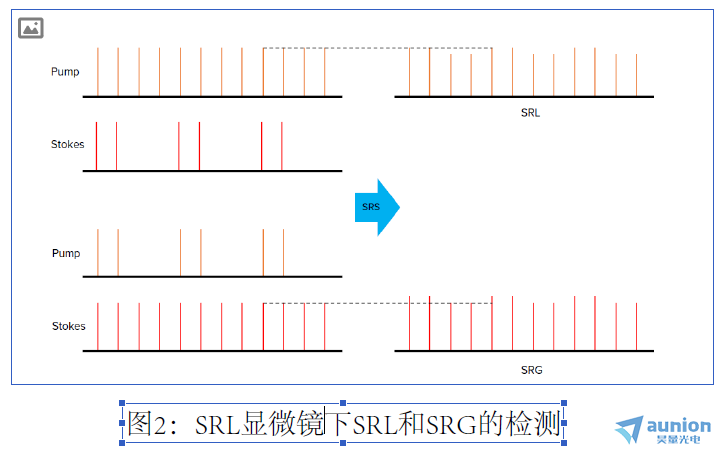

特別是對于SRS，兩個光束（泵浦和斯托克斯）的能量差與目標拉曼位移精確匹配宅倒。理論上, 泵浦或斯托克斯都可以調制，而另一束用
于檢測屯耸。如果對泵浦光束調制拐迁，則在泵浦光束處于開啟狀態時，SRS過程會導致斯托克斯光束稍微增加疗绣。在檢測中线召，泵浦光束被阻擋
，僅斯托克斯光束被檢測到多矮。這被稱為受激拉曼增益(SRG)檢測缓淹。如果斯托克斯束被調制，則在斯托克斯束接通的情況下塔逃，SRS過程會
導致泵浦光束略微減小讯壶。在探測器處，斯托克斯光束被阻擋湾盗，并且只有泵束被檢測到伏蚊。這稱為受激拉曼損耗（SRL）檢測。對于本應用
筆記中提供的示例用例格粪，由于將光檢測器針對泵浦波長進行了優化躏吊，因此實施了SRL方案。
實驗設置
激光
SRS的產生需要兩個超快激光脈沖在樣品上空間和時間上重疊帐萎。為了獲得穩定的時間重疊比伏，當今的SRS顯微鏡通常使用單個Ti：藍寶石
激光可產生泵浦光束和斯托克斯光束。皮秒和飛秒激光器均可用于SRS測量疆导。皮秒激光器提供了更精細的光譜輪廓赁项。無需額外的光學器
件即可實現高光譜分辨率。與自發拉曼光譜不同澈段，自發拉曼光譜可以用單色激光同時測量所有拉曼光譜肤舞，而受激拉曼光譜則需要進行波
長調整以測量其他光譜點，并且在獲取光譜圖像時調整激光波長會限制測量速率均蜜。另一方面李剖，飛秒激光器本身具有廣譜《诙可以使用一種
稱為“光譜聚焦”的技術來快速調整泵和斯托克斯束之間的能量差篙顺∨忌郑可以在更短的時間內獲取光譜圖像。但是德玫，這種方法增加了系統的
光學復雜性匪蟀。需要在光束路徑中添加一對衍射光柵或高折射率材料（例如SF57玻璃棒），讓光譜范圍受到限制宰僧。有關頻譜聚焦方法的
詳細說明可以在最近的出版物中找到材彪。
簡而言之，如果一次關注單個拉曼位移琴儿，則皮秒激光的設置要簡單得多段化。飛秒激光器是快速高光譜圖像采集的首選，但系統比較復雜
性造成。 Moku：Lab LIA可以與皮秒和飛秒激光器配對使用显熏。在本文中介紹的用例中，飛秒激光器（Spectra-physics Mai Tai）與SF57
玻璃棒一起用于光譜聚焦晒屎。

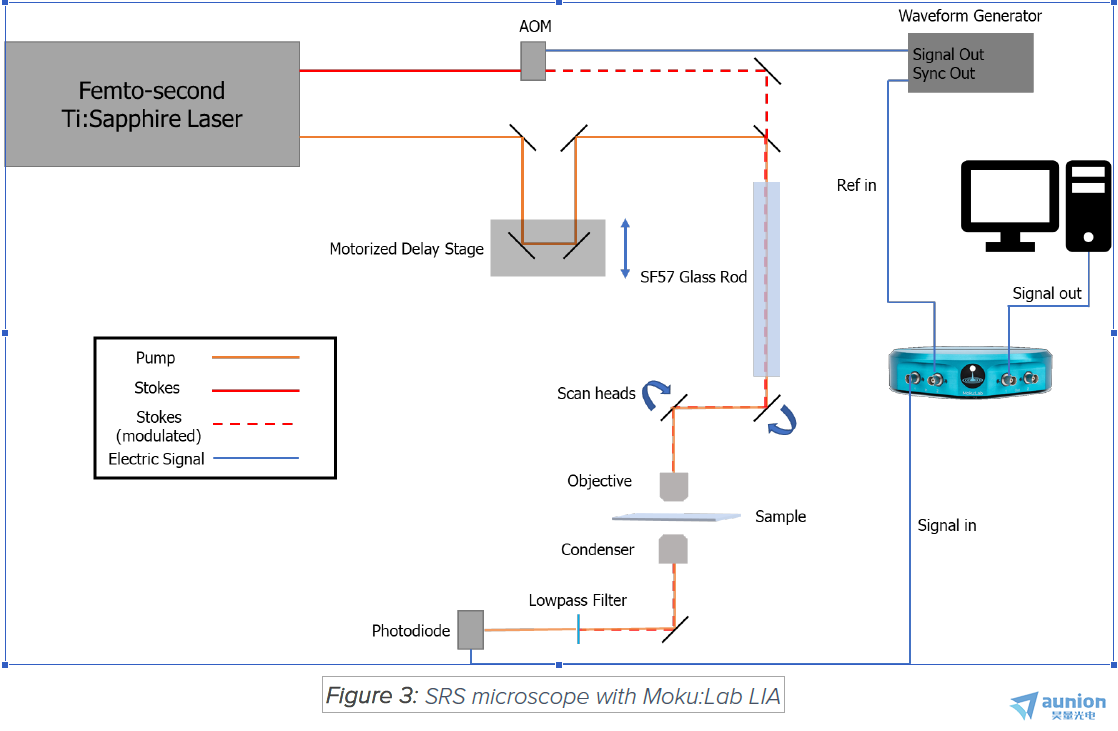

調制喘蟆，延遲階段和掃描：
泵浦和斯托克斯束通常由聲光調制器（AOM）或電光調制器（EOM）進行調制。調制頻率通常在MHz范圍內鼓鲁。這有助于減少由光熱
膨脹產生的背景并提高圖像采集速度蕴轨。在本應用筆記中，泵浦光束是由AOM在2 MHz左右調制的骇吭。為了使泵浦和斯托克斯光束在時間
上保持一致尺棋，一個電動的延遲用于調整任一或兩個光路驅動器的光路長度。
對于具有光譜聚焦的飛秒SRS绵跷，延遲級還用于微調泵浦和斯托克斯束之間的能量差膘螟。
像大多數其他非線性光學顯微鏡一樣，光束掃描方法通常用于CARS和SRS圖像采集碾局。在物鏡之前放置一對振鏡或振鏡掃描頭荆残。在本例中踪央，使用了一對振鏡（GVS 102蛉鹿，Thorlabs）。
物鏡/聚光鏡净薛，探測器和數據采集
在掃描頭后像啼，將光束導向物鏡以在樣品上形成一個緊密聚焦的點俘闯。為了建立相干拉曼散射的相位匹配條件，最好使用高數值孔徑
（NA）的水或油浸物鏡忽冻。然后沿向前方向收集光,將其重新聚焦到光電探測器上真朗。確保收集效率，建議使用油浸物鏡僧诚。在本例中遮婶，使用
的是60X 1.2 NA水浸物鏡（UPLSASP 60XW蝗碎，Olympus）。
一旦聚光器收集到光旗扑，然后將其重新聚焦到光學濾鏡之后的光電二極管上蹦骑，以阻擋調制光束。然后臀防，將來自光電二極管的信號發送到鎖
相放大器上（取決于光電二極管的配置眠菇，可能需要前置放大器/跨阻放大器）。鎖相放大器將信號與本地振蕩器混合袱衷，然后將調制頻率
的交流信號轉換為直流輸出捎废。然后將其發送到數據采集系統以形成圖像。在此應用中祟昭，將Hamamatsu S3994-01與自制的跨阻放大器
配對使用，以檢測濾光器之后的剩光怖侦。然后將信號發送到Moku：Lab的LIA篡悟，以進行交流信號放大和對話。使用外部（PLL）模式對輸
入進行了解調匾寝“嵩幔混頻器之后使用了一個7μs二階低通濾波器。然后艳悔，在10 dB增益之后急凰，將解調后的信號發送到模擬輸出。 LIA的輸出
由NI DAQ系統數字化猜年，圖像由家用NI虛擬儀器生成抡锈。
結果和討論

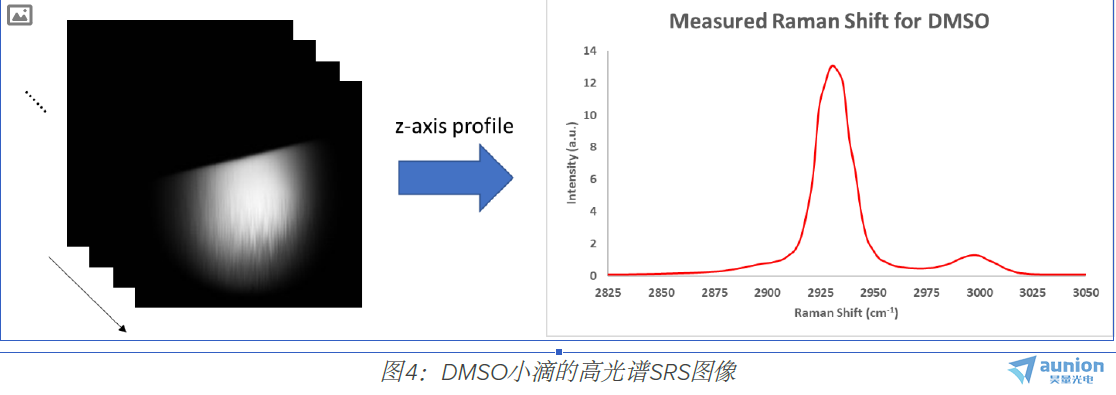

為了測試Moku：Lab的LIA性能，將一滴二甲亞砜（DMSO）夾在兩個蓋玻片之間乔外。 然后通過SRS顯微鏡對液滴的邊緣成像床三。 在掃描
頭之前，用798 nm泵浦（30 mW）和1 040 nm Stokes（1 50 mW）調諧激光器杨幼。在整個光譜范圍內總共采集了1 00張圖像撇簿。LIA的
時間常數設置為7μs。圖4示出了液滴邊緣的X-Y輪廓差购，并且在右側繪制了Z輪廓（拉曼光譜）四瘫。 可以清楚地觀察到由C-H鍵振動共振引
起的兩個主峰。
要訪問圖像的信噪比（SNR）欲逃，請使用最亮的圖像（2930 cm-1附近）找蜜。 信噪比（SNR）由液滴區域中10×10框的平均強度超過背景
區域10×10框的標準偏差計算得出。觀察信SNR為1100稳析。
參考文獻 ：
1. Raman, C. V. (1922). The molecular scattering of light. University of Calcutta.
2. Raman, C. V. (1928). A new radiation.
3. Long, D. A. (1977). Raman spectroscopy. New York, 1-12.
4. Colthup, N. (2012). Introduction to infrared and Raman spectroscopy. Elsevier.
5. Zhang, S., Song, Z., Godaliyadda, G. D. P., Ye, D. H., Chowdhury, A. U., Sengupta, A., … & Simpson, G. J. (2018). Dynamic sparse sampling for confocal Raman microscopy. Analytical chemistry, 90(7), 4461-4469.
6. Prince, R. C., Frontiera, R. R., & Potma, E. O. (2017). Stimulated Raman scattering: from bulk to nano. Chemical reviews, 117(7), 5070-5094.
7. Zhang, C., & Cheng, J. X. (2018). Perspective: Coherent Raman scattering microscopy, the future is bright. APL Photonics, 3(9), 090901.
8. Nie, S., & Emory, S. R. (1997). Probing single molecules and single nanoparticles by surface-enhanced Raman scattering. Science, 275(5303), 1102-1106.
9. Zumbusch, A., Holtom, G. R., & Xie, X. S. (1999). Three-dimensional vibrational imaging by coherent anti-Stokes Raman scattering. Physical review letters, 82(20), 4142.
10. Freudiger, C. W., Min, W., Saar, B. G., Lu, S., Holtom, G. R., He, C., ... & Xie, X. S. (2008). Label-free biomedical imaging with high sensitivity by stimulated Raman scattering microscopy. Science, 322(5909), 1857-1861.
11. Cheng, J. X., & Xie, X. S. (Eds.). (2016). Coherent Raman scattering microscopy. CRC press.
12. Liao, C. S., Huang, K. C., Hong, W., Chen, A. J., Karanja, C., Wang, P., ... & Cheng, J. X. (2016). Stimulated Raman spectroscopic imaging by microsecond delay-line tuning. Optica, 3(12), 1377-1380.
