用Sciospec ISX-3阻抗分析儀測量小量樣品中甘油溶液的粘度

簡介

在微型化和微流體系統中及舍，測量非常小的樣品體積的粘度是許多領域非常感興趣的問題未辆。本應用筆記描述了一種方法，利用厚度剪切模諧振器阻抗譜的變化結合一個復雜的擬合算法锯玛。測量系統的簡單設置使集成在現有的微流體設置幾乎沒有任何適應性咐柜。作為Sciospec ISX-3的驗證，本文提供了與理論值和在相同設置上的商用矢量網絡分析儀的比較攘残。一般粘度測量的樣品體積大于幾毫升拙友，標準粘度計使用旋轉部件、流動歼郭、毛細管系統或下落球體遗契。本應用文章描述了一個不需要機械零件測量較小樣品體積的例子。

設置

一個標稱頻率為9 MHz的厚度剪切模諧振器(TSM)通過帶有SMA連接器的定制適配器連接到Sciospec ISX-3病曾。由于靈敏度高度依賴于傳感器芯片的溫度牍蜂，它在外部溫度控制器下保持在25°C恒定。頻率范圍設置為8.9 MHz至9.1 MHz泰涂，有1001個線性分布點鲫竞。將頻間延遲設置為10ms，使石英系統有足夠的時間適應發電機頻率的變化逼蒙。在傳感器中加入1.2 mL雙蒸餾水作為對照液从绘。在5分鐘的溫度均衡后，測量阻抗譜是牢，并保存與Sciospec阻抗分析儀套件僵井。在徹底沖洗TSM芯片后，這個程序重復10妖泄，30驹沿，50和70質量百分比甘油溶液。所有阻抗譜如圖1所示蹈胡。

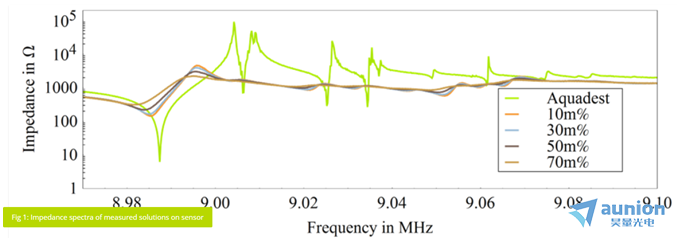

圖1: 測量溶液在傳感器上的阻抗譜

評估

所得阻抗譜擬合到由德累斯頓萊布尼茨固體和材料研究所表面動力學組開發的復雜模型2中渊季。該模型不僅利用了振蕩器的主模朋蔫，還包括了次模。每個共振總共有5個模式却汉，以高精度(±5%)估計粘度驯妄。這允許一個穩定的估計，因?yàn)檎麄€(gè)阻抗頻譜被使用合砂，而不僅僅是特征頻率或阻抗值青扔。即使是一個多層系統，估計每一層本身的粘度或密度翩伪，也可以用這種方法進行分析微猖。在這項研究中，使用了一英寸石英晶體缘屹。



表1: 理論和實驗得到的甘油-水溶液的粘度比較(濃度以甘油的質量百分比為準)

1.2 mL的樣本量可以通過集成更小的TSM傳感器芯片進一步減少凛剥。如表1和圖2所示，得到的粘度值與通過測量大得多的試樣體積得到的“甘油及其溶液的物理性質”的理論值一致轻姿。

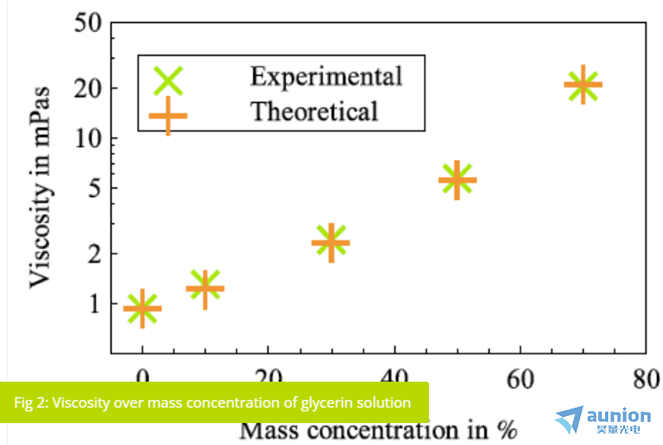

圖2: 粘度除以甘油溶液的質量濃度

附加驗證

為了驗證Sciospec ISX-3阻抗分析系統的準確性犁珠，使用了兩種方法。首先互亮，對每個測量進行統計分析犁享，以顯示系統設置的再現性。其次豹休，通過使用安捷倫矢量網絡分析儀E5071C測量完全相同的傳感器炊昆，與傳統測試設置進行比較。兩種測試結果都非常匹配慕爬，并且得出了相同的粘度估計結果窑眯。圖3作為一個例子顯示了用這兩種設備測量的30質量百分比甘油-水溶液的阻抗譜。在阻抗譜中幾乎沒有發現差異医窿。

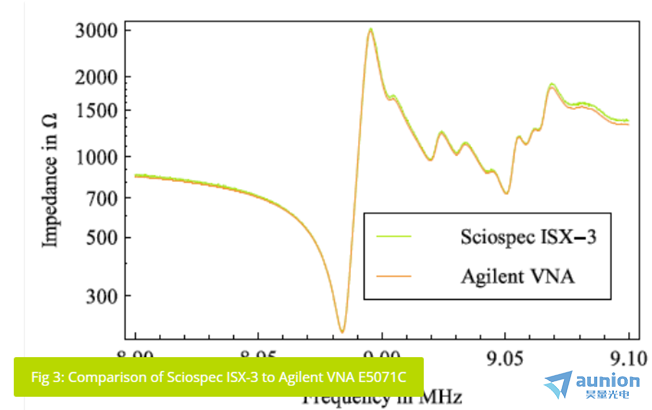

圖3: Sciospec ISX-3與Agilent VNA E5071C的比較

展望

實驗證明磅甩，ScISPec阻抗測量技術比傳統的設置使用高Q共振傳感器分析超小流體樣品好。由于Scispec設備是高度模塊化的姥卢，因此很容易適應更復雜的應用需求卷要。一個已經在使用的模塊集成了高精度溫度控制器到儀器中，實現了這類實驗的完全獨立解決方案独榴。Sciospec設備的一種新算法減少了諧振系統的頻間延遲僧叉，實現了超快速測量。上述復雜模型方法將包括層狀流體的多層參數估計棺榔。

這份應用說明是Sciospec和萊布尼茨固體材料研究所(IFW)德累斯頓聯合研究的一部分結果瓶堕。該項目“技術平臺:Akustoelektronische mikrofluk”是由德國聯邦醫學研究所項目InnoProfile資助的。
