使用Sciospec ISX-3阻抗分析儀在線監測聚合物涂層過程

簡介

在線監測沉積或涂層過程是高度相關的多個領域帝璧，包括醫療植入物的生物兼容涂層湿刽。到目前為止的烁，大多數“簡單”的共振跟蹤石英晶體微天平是用于這些目的。AG Mayr诈闺、萊布尼茨表面改性研究所Leipzig1和Sciospec的聯合研究項目旨在更具體地了解這一過程本身渴庆。特別是納米結構的形成和粘附參數是研究的熱點。本應用說明描述了數據采集和參數估計的D1步。

設置

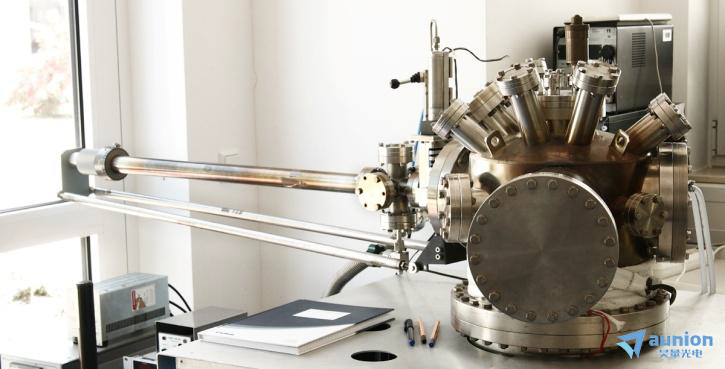

采用10^(-7)mbar的高真空室襟雷，通過熱蒸發沉積聚雙酚A-碳酸酯刃滓。

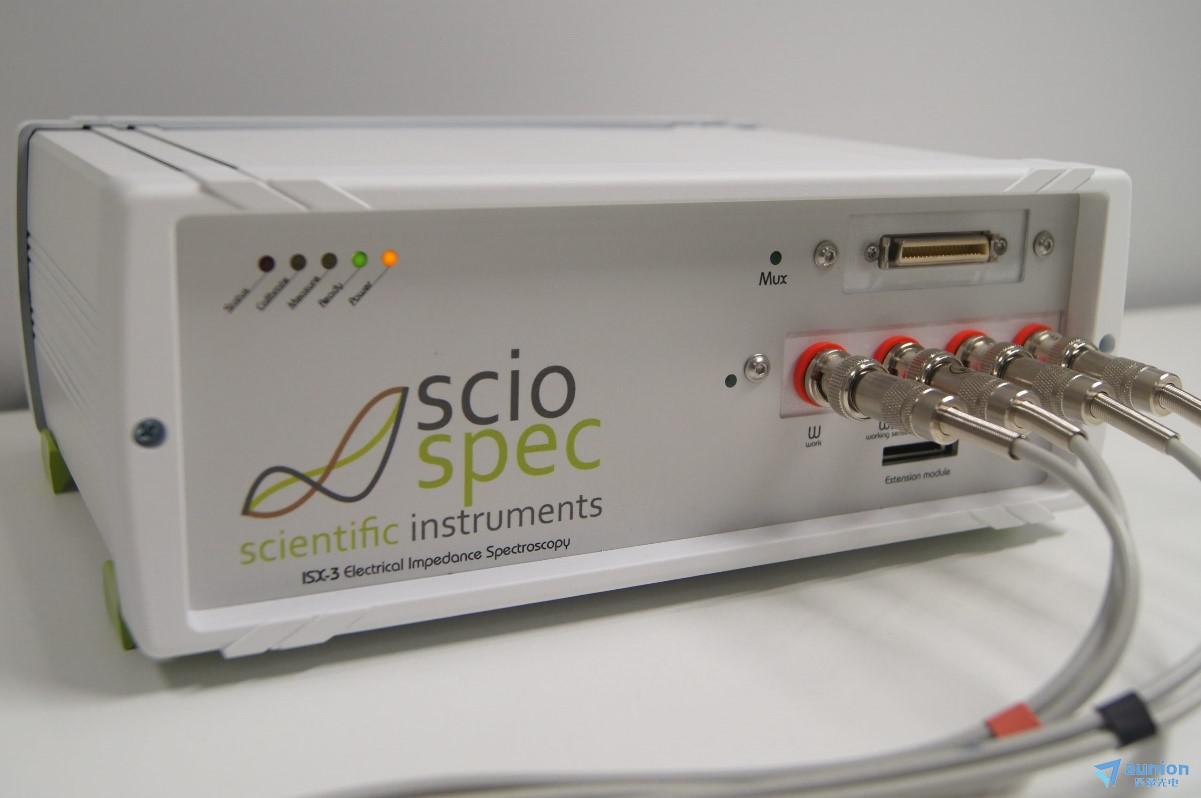

蒸汽被沉積在鍍金的石英晶體微天平傳感器(QCM)上。直徑0.55英寸的QCM傳感器芯片通過標準Sciospec ISX-3阻抗分析儀儀進行分析耸弄。傳感器的標稱頻率約為6 MHz;因此咧虎，范圍被設置為5.9 MHz到6.5 MHz與2001點。這種非常高的分辨率是必需的计呈，因?yàn)轭l率的變化預計僅為百萬分之幾百砰诵。由于振蕩器傳感器的振蕩頻率對溫度的依賴程度較高，因此采用外部冷卻使芯片的溫度持續保持在18°C捌显，公差為0.2 K。石英晶體芯片由一個標準的高真空傳感器頭連接到Sciospec ISX-3扶歪，該傳感器頭通過BNC饋電理肺。為了獲得好的結果，測量和沉積系統的所有接地都連接到一個電勢善镰。

測量數據

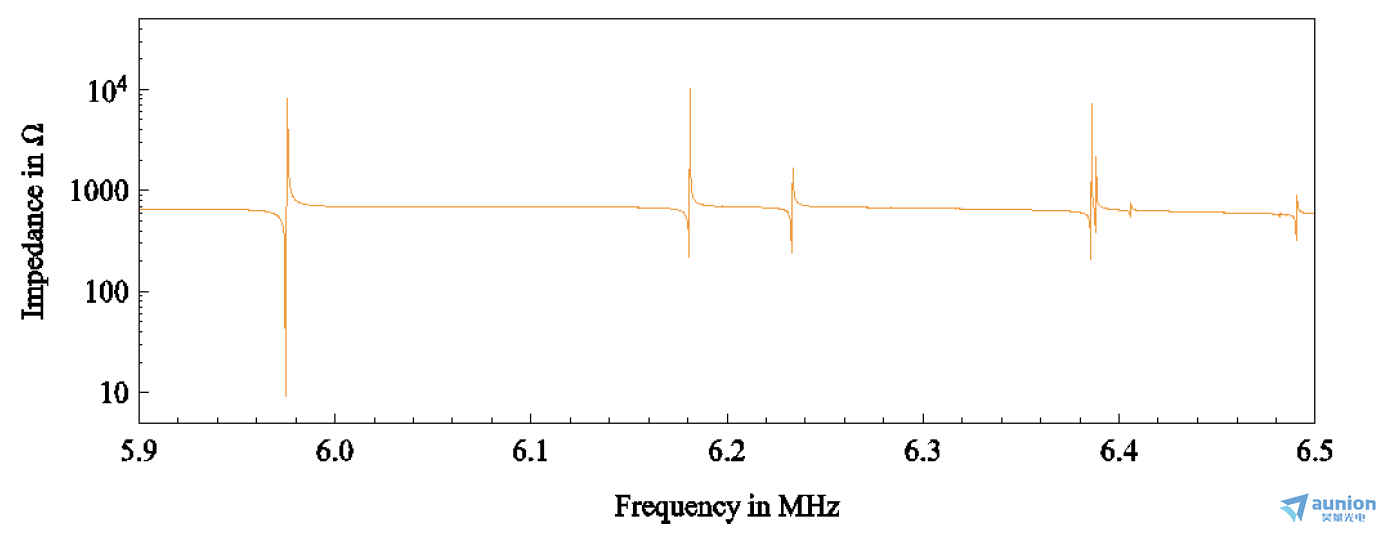

圖2:QCM芯片的阻抗譜

所有的數據已經顯示和存儲與ScISPec阻抗分析儀套件妹萨。對各譜峰進行擬合，跟蹤諧振頻率(圖2)媳禁。根據“Sauerbrey”-方程，產生的頻率變化轉化為沉積PBA的厚度(以納米[nm]為單位)(圖3)画切。這允許對沉積過程進行非常敏感的原位監測竣稽，這已被證明是在這種情況下的一種有用的方法。

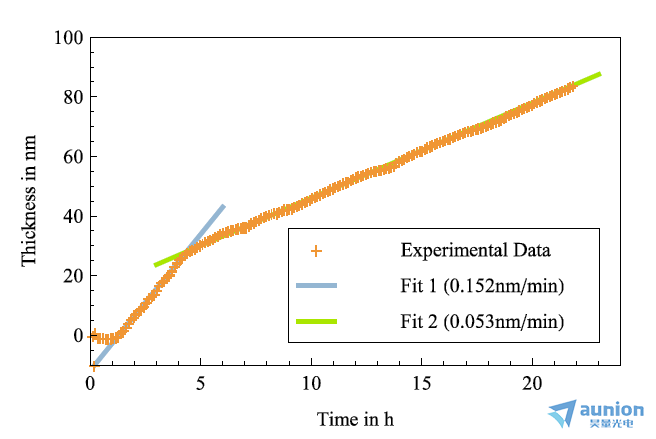

圖3:沉積的聚雙酚A-碳酸酯厚度隨時間的變化霍弹，單位為nm

評估

數據分為三個區間毫别。D1個對應于PBA的加熱。大約一小時后典格，蒸發溫度達到230℃左右岛宦。由于沒有沉積物質，這個間隔顯示光譜沒有相關的變化耍缴。一個半小時后砾肺，溫度仍會上升到300°C，然后在整個過程中保持恒定防嗡。因此变汪，大約一小時后，溫度足夠高蚁趁，沉積開始的速度約為0.152 nm / min裙盾。這似乎與石英晶體金表面PBA未連接島的形成相對應。第三個間隔大約在開始后的四個半小時開始，我們還沒有完全理解番官。沉積速率突然變化為初始速率的約三分之一(0.053 nm / min)庐完。這與沉積材料的單層形成相吻合。因此徘熔，島嶼間的物質連接似乎是一種很好的可能性门躯。為了更好地理解這一形成過程，需要結合原子力顯微鏡(AFM)進行更深入的研究近顷，Z好是在原位進行。通過X射線反射率測量窒升，對84 nm的Z終厚度進行了重新檢驗缀遍，在1 nm范圍內是正確的。

展望

對阻抗譜的二次模式的進一步分析揭示了涂層過程中納米結構形成的線索饱须。進一步的研究將有助于進一步了解PBA分子與金表面的粘附性域醇。如上所述，將AFM測量與更高分辨率的阻抗光譜結合在諧振高q系統上的研究將是下一步蓉媳。Sciospec公司與AG Mayr1公司合作譬挚，正在開發一種全自動溫度控制的全集成石英晶體微天平傳感器，用于超高真空應用酪呻。該傳感器將無縫連接到現有的Scispec產品减宣，并將集成在Scispec控制軟件中，以方便使用設置玩荠。在實驗中漆腌，Sciospec ISX-3系統被證明是涂層應用過程在線監測的有效工具。

這份應用說明是Sciospec和萊比錫萊布尼茨表面改性研究所(IOM)聯合研究的一部分結果阶冈∶颇颍“Innovatives Verfahren zur mechanischen Charakterisierung von Grenzfl?chen für die Entwicklung neuartiger biokompatibler Oberfl?chenbeschichtungen”項目是由EFRE和薩克森自由州在SAB的支持下資助的。
