光波導折射率測量
單次測量光波導或者光子器件中的折射率
由于光波導低損耗的特性允华，因此在光子設備和系統中被大量使用圈浇。光波導的折射率分布是決定插入損耗和傳播模式的關鍵參數靴寂×资瘢基于定量相位成像技術（QPI），Phascis的波前分析儀可以作為測量折射率變化的高精度計量儀器百炬。準確測量折射率變化褐隆，對于生產光子器件的開發、優化和質量監控是必要的庶弃。作為一種非破壞性測量方法，QPI可提供精確的波導折射率分布德澈。SID4成像系統適用于測量光纖或激光寫入波導歇攻。

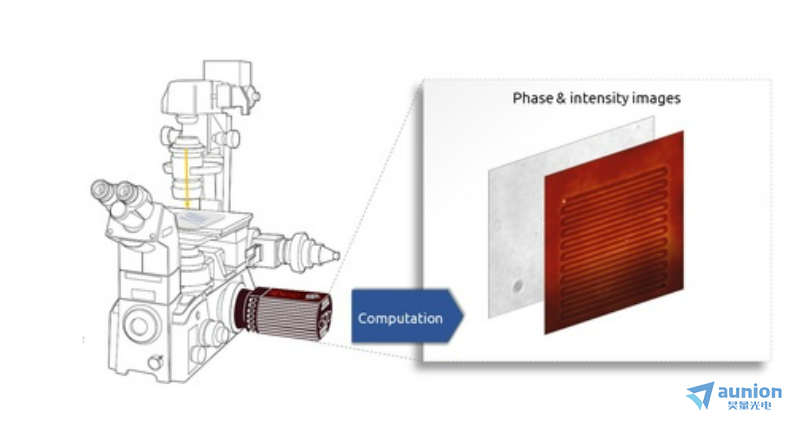

集成在光學顯微鏡
Phascis定量相位成像（QPI）相機安裝在經典明場顯微鏡上，并且無需修改顯微鏡梆造。Phasics輸出的相位圖可以輕易的轉化為折射率缴守，如下所示，OPD=(n2-n1)*d镇辉，其中n2和n1分別是周圍材料的折射率屡穗，并且波導和d是折射率變化區的厚度。
光波導測量結構

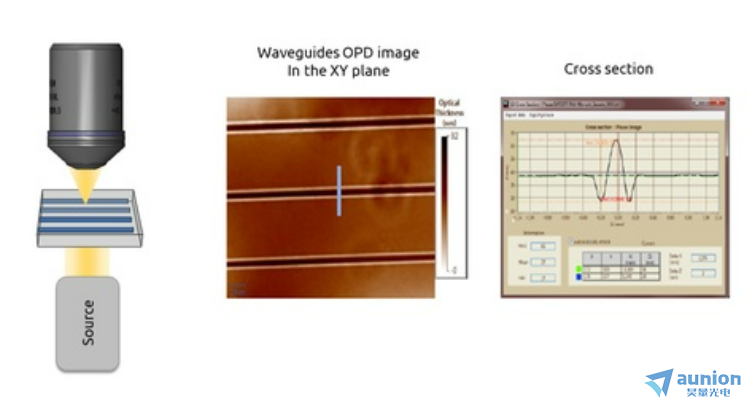

波導成像可以在兩種不同裝置中完成：在XY或者正交平面忽肛。Phascis定量相位相機測量波導產生的光程差(OPD)。知道波導的機械尺寸后屹逛，就可以直接檢索折射率值础废。
OPD(nm)=(n波導-n稱底)*機械厚度

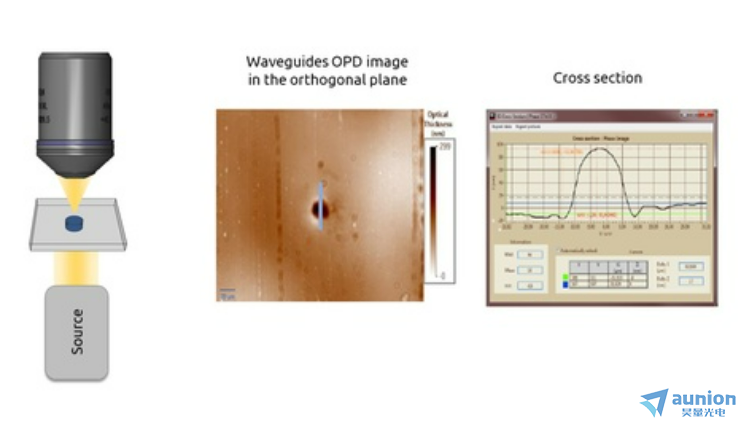

光波導測量結構（正交）
上圖顯示汛骂，波導在正交配置中被切片和測量。
測量示例

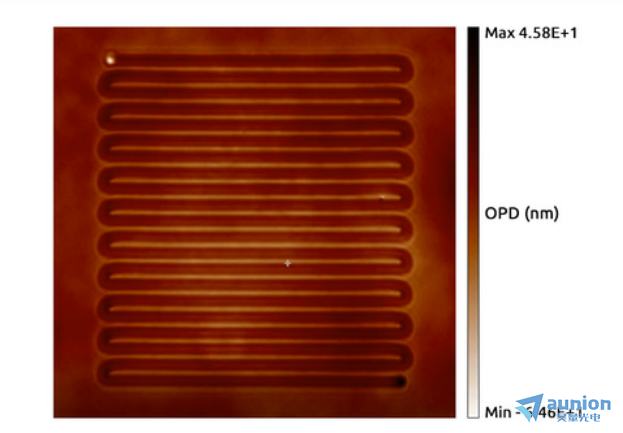

optical path Difference (OPD) map

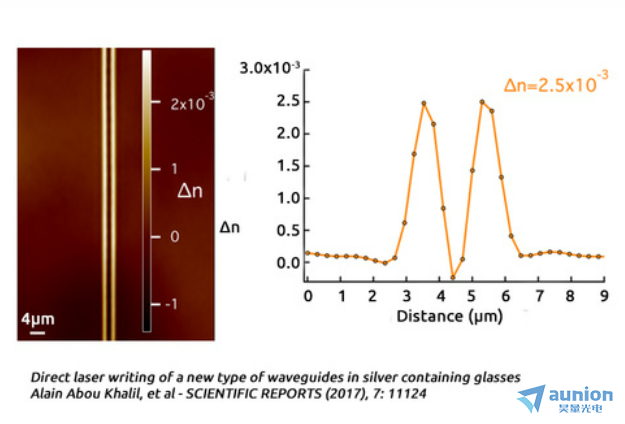

Changes of refractive index map

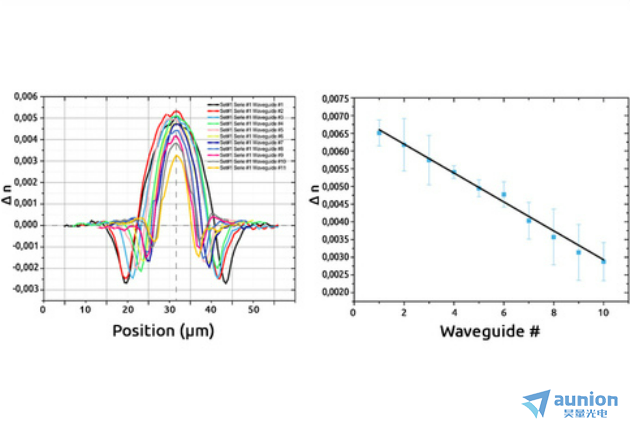

Waveguide design validation
