Lambert的高速像增強型相機通過巧妙地使用數碼相機與像增強器以及Booster組合宝剖，即使是在光線不足的情況下洁闰，也能夠創造高速事件的成像。此外万细，快速門控也提供了較短曝光和在一幀中記錄多個圖像的可能性扑眉。為了創建人眼看不見的事件圖像昌跌，如近紅外(NIR)和紫外線(UV)眯亦，可以使用輻射轉換技術骗随。這篇技術筆記將回顧如何使這些技術成為可能轰豆。
展示全部
像增強高速成像技術介紹
關于低亮度情況下高速成像的問題
自從數碼相機發明以來洋访，人們一直在探索新的成像應用镣陕。快速數碼相機的潛力日益劇增姻政，應用隨之增多呆抑，這在20年前是無法想象的。如今汁展，高速相機廣泛用于記錄高幀率(如10000 fps)的動態事件鹊碍。然后可以通過以較低的速度單幀播放來檢查結果。
以目前的技術食绿，高達100000 fps的高速成像很容易實現侈咕。但如果需要在光線條件遠遠不是較佳的情況下創建高速圖像呢？高速相機在這些情況下將不能很好工作炫欺，對于高幀率來說乎完，拍攝對象是需要一定亮度的熏兄。光線不足加上曝光時間過短將導致曝光不足和圖像噪聲品洛。當然增加物體的照明水平是顯而易見的解決方案。然而摩桶，在某些情況下無法添加更多的光桥状，例如:
被拍攝的物體本身會發光。這些情況可能是燃燒過程(火焰和渦輪機)或發出熒光的活細胞等現象硝清。
與所要求的亮度相應的輻射水平會引起物體不可接受的升溫辅斟。
如果圖像信號因?yàn)楦邘识兊锰土嗽趺崔k？相機噪聲將是一個額外的問題芦拿。
幸運的是士飒，對于這些問題有一個高科技的解決方法：像增強器。在圖像投影到高速相機的圖像傳感器之前蔗崎，使用增強器來增強圖像酵幕。增強后的圖像所產生的傳感器信號通常比不使用像增強器時高10000倍——在這個過程中，信號高于相機的噪聲水平缓苛。
像增強器是如何工作的?
像增強器是一個真空管芳撒，輸入端為光電陰極，中間為微通道板（MCP），輸出端為熒光屏笔刹，如圖1所示芥备。光子的處理過程如下:
1. 圖像被投射到光電陰極上。光電陰極將入射的光（光子）轉換成電子舌菜。電子在真空管中發射萌壳，并在電場作用下加速向MCP方向移動。
2. MCP是由許多并行微通道組成的薄板日月；每個通道由通道壁的二次電子發射充當電子倍增器讶凉。該倍增器的增益取決于施加在MCP輸入和輸出之間的電壓。典型的電子增益在10000數量級山孔。在通道的末端懂讯，電子在電場的作用下向陽極屏加速。
3. 陽極屏是沉積在輸出窗口的真空界面上的熒光粉層台颠；它被一層薄薄的鋁膜覆蓋褐望，以防止光反饋。陽極屏相對于MCP的電位為6kV串前。電子能量被熒光粉材料吸收并轉化為光瘫里，結果在增強器的輸出處得到明顯增強的圖像。
像增強器的輸出窗口通常通過光纖耦合到下一個組件荡碾，既可以是圖像傳感器谨读，也可以是下①級的像增強器。

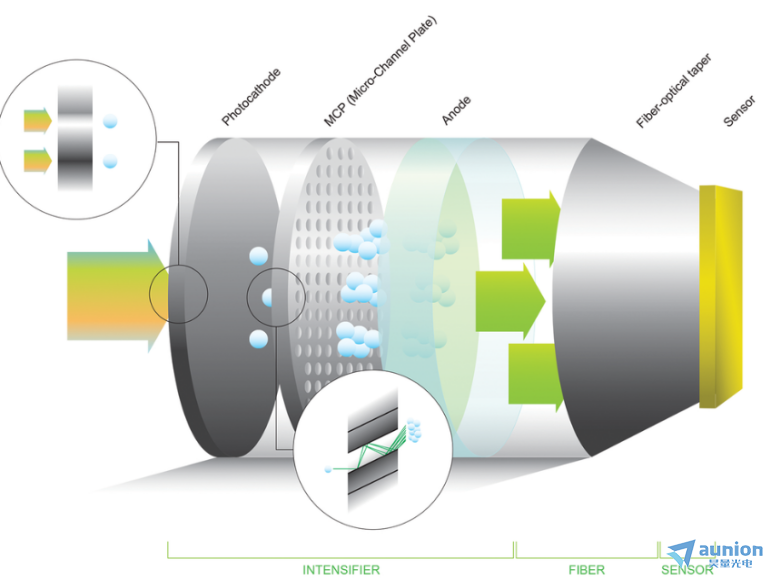

圖1 光子被轉化為電子坛吁，加速劳殖，然后在MCP中倍增
像增強器不夠怎么辦？
與高速相機相組合的像增強器提供了很大的可能性拨脉，但有時產生的圖像質量仍然不夠哆姻。光輸出限制了使用像增強器時可以獲得的Z大幀率。只要增益恒定玫膀，光輸出隨輸入線性增加矛缨。然而，即使是在高速應用中使用特殊低電阻MCP的情況下帖旨，MCP的增益只有在特定的輸出水平上是恒定的箕昭。超過一定的水平，MCP變得飽和解阅，MCP末端的電子數將不再增加落竹。這將導致Z大輸出亮度對許多高速應用來說是不夠的。
通過應用多個MCP來增加像增強器的增益同樣無濟于事:Z大輸出受到單個MCP相同的Z大輸出電流的限制瓮钥。
如果我們?cè)兕~外添加一個像增強器筋量，該增強器沒有MCP烹吵，作為整體增強的第②級，這會發生什么桨武？這就是我們所說的Booster肋拔。第②級將不存在飽和，但額外的增益因素導致在第②級將輸出更多的光呀酸。如果有更多的光凉蜂，就可以使用更高的幀率。

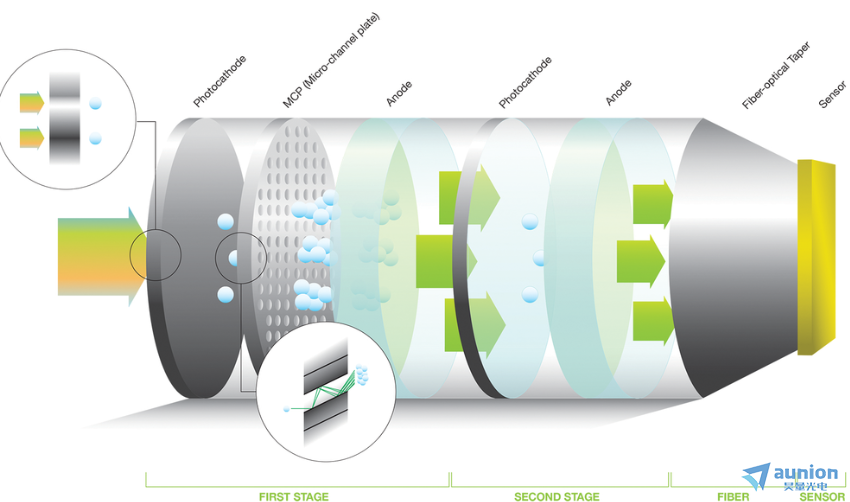

圖2 Booster是第②級的像增強器性誉，沒有MCP窿吩。其優點是在第②級不會發生飽和
提高圖像的亮度
因此，可以通過再添加作為第②級增強器來提高圖像的輸出亮度错览。Booster即是所謂的第①代(Gen1)像增強器纫雁。它提供了一個相對較低但穩定的增益(約10倍)，直到非常高的光照水平倾哺。
Gen1圖像增強器可作為近貼聚焦二極管轧邪。這是圖2中展示的作為第②級的像增強器類型。Gen 1像增強器也可用于靜電倒像管羞海。這種型號提供電子光學的縮小;它可以用來使增強器更好地匹配相機的圖像傳感器尺寸忌愚。縮小也使輸出亮度以因子1/M2 (M為放大倍率)增加却邓。
如果需要一個Booster作為第②級增強器硕糊，或者圖像傳感器的尺寸比18或25 mm的像增強器小得多，那么縮小增強器可能是理想的解決方案腊徙。
實現了額外的亮度增益简十，并且提升了增強高速相機的靈敏度。不需要錐形光纖和縮小中繼透鏡昧穿，這兩者都降低了耦合效率勺远。通過直光纖面板或1:1中繼透鏡，縮小像增強器的輸出是1:1成像到圖像傳感器上时鸵。
提高增強技術
除了增益和增強的明顯優勢外，增強器還提供了額外的可能性厅瞎。使用門控它可以成為一個高速快門饰潜。在負電壓下，增強器是關斷的和簸，而正向電壓時可以正常工作彭雾。在非常快速和高重復率下切換锁保，會產生非常短的曝光(至納秒)薯酝，同步的相機可以以非常高的幀率運行半沽。超短曝光將任何運動模糊減少至Z低限。圖3顯示了用門控像增強高速攝像機拍攝的22000 fps燃油噴射發動機燃燒循環的一組圖像吴菠。
圖3 燃油噴射發動機的燃燒循環
像增強器也可作為輻射轉換器者填。人眼看不見的光譜部分(例如紫外或近紅外)的圖像可以轉換為圖像傳感器可以檢測到的那部分光譜。像增強器的光譜靈敏度由所選擇的光電陰極的類型決定做葵。圖4為不同類型光電陰極的光譜靈敏度曲線占哟。

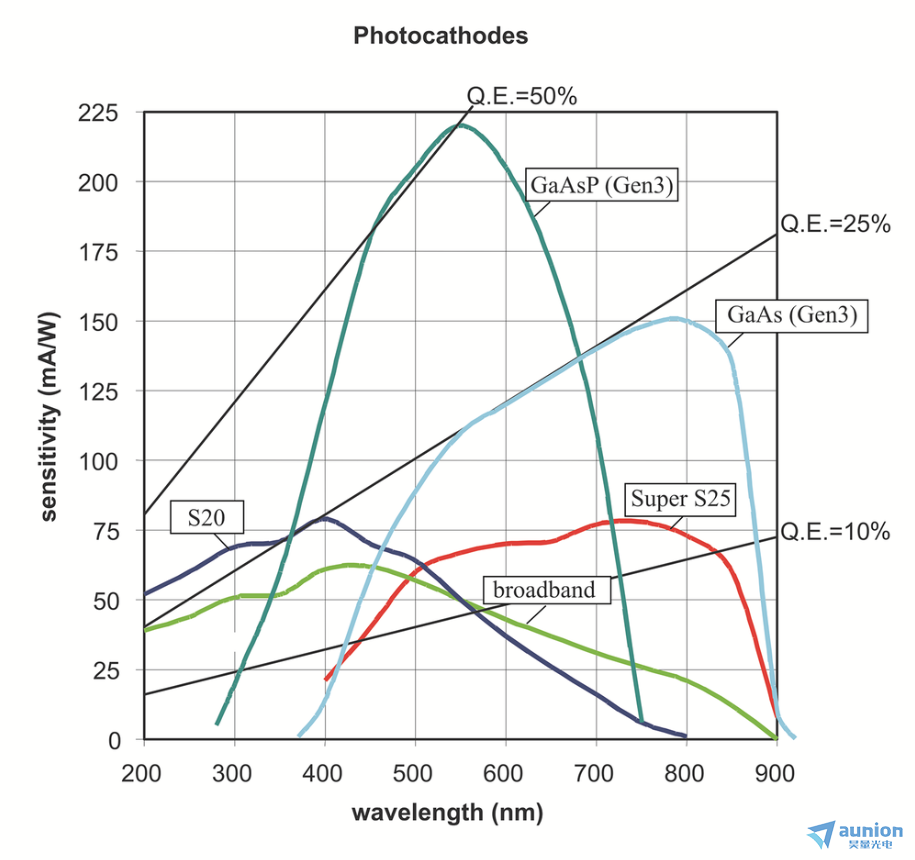

圖4 光電陰極的靈敏度。GaAs和GaAsP陰極通常在Gen3像增強器中提供酿矢，而S20, S25和寬波段在Gen2像增強器中常見榨乎。
什么時候不使用booster？
如前所述瘫筐，在增強器中添加booster將允許更高的幀率蜜暑。然而，由于booster是成像系統中的一個額外組件策肝，它也會降低整個系統的分辨率史煎。作為比較：一個增強器的典型分辨率為每毫米45對線，而一個增強器與booster組合將使分辨率降至每毫米25對線驳糯。
此時相機像素大小就變的尤為重要：當相機像素較大時（例如高速相機典型的20 um）篇梭，從45到25 lp/mm的分辨率變化可以忽略不計。然而酝枢，當使用小像素相機時恬偷，圖像質量將顯著變化。
光纖耦合還是透鏡耦合?
顯然帘睦，在使用像增強器時袍患，盡可能保持圖像質量是很重要的。同時竣付，光效要Z大化诡延。這可以通過使用光纖窗口作為第①級的輸出和第②級的輸入來實現。
光纖窗口是一塊固體玻璃古胆，由數百萬條平行的玻璃纖維密封在一起肆良。每根光纖都是獨立的光導體。窗口的形狀可以是平的(平行輸入和輸出面)逸绎，也可以是凹的惹恃。在靜電倒像器中，采用具有凹面的光纖進行畸變校正棺牧。
通常來說巫糙，第②級也存在光纖輸出，以允許與第三級或相機的圖像傳感器耦合颊乘。在后一種情況下参淹，相機的圖像傳感器應配備光纖輸入窗口醉锄。此外，當需要選擇光纖耦合或透鏡耦合時浙值，請考慮以下因素:
光纖耦合是一種永久性連接恳不；該連接是在集成像增強相機的制造過程中進行的。
光纖窗口將圖像從一端傳輸?shù)搅硪欢撕ヰＨ绻饫w呈錐形妆够，則圖像會縮小或放大。該特性可用于將其與耦合成像組件的尺寸相匹配负蚊。
雖然增強器之間的光纖耦合是標準技術神妹，耦合到相機也可以通過光學鏡頭完成。透鏡耦合的缺點是效率損失更大（與光纖相比）家妆，并且透鏡更為笨重鸵荠。
鏡頭耦合提供了易于分離的靈活性，允許您選擇是否使用像增強器進行相機記錄伤极。
根據光學定律蛹找，當使用光纖或透鏡對圖像進行縮小時，亮度不會增加哨坪。
