SPAD512*512像素單光子相機在相量分析法中熒光壽命測量的應用

正文

在相量分析法中熒光壽命測量的應用

一．簡介

在現有的許多光學成像模式中，熒光壽命顯微成像技術（fluorescence lifetime imaging microscopy净蚤，F(xiàn)LIM）由于其多功能性和特異性在生物科學和材料科學中特別受歡迎钥组。熒光壽命顯微成像主要針對的是分子級別的成像，可以做到排除干擾分子后今瀑，對感興趣的分子進行針對性的成像程梦，主要通過大量具有明顯吸收和發射光譜的熒光團實現的点把。成為當前分子層面上熒光測試的首先，廣泛應用在DNA測序屿附、診斷郎逃、細胞成像、超分辨率顯微鏡挺份，甚至是應用在疾病的縱向(前期)臨床研究和治療監測的體內成像褒翰。

相量分析法（phasor analysis，PA）可以通過時域和頻域的轉化直接進行熒光壽命的檢測匀泊。與傳統的分析方法（比如Z小二乘法）相比优训，顯得更加的簡便快速，對光子數量少的情形下的測量尤為重要各聘。數據信息的可視化和聚類分析的特點揣非，相量分析法成為了科研工作者分析熒光壽命的不錯選擇。

門控單光子雪崩二極管(SPAD)陣列在相量- flim的廣域時間的上的應用躲因，通過門長度早敬、門數和信號強度可以提高測量壽命精度和準確度。該探測器的功能基本上是一個理想的鏡頭噪聲限制傳感器毛仪，并能夠以視頻速率進行FLIM測量搁嗓。即使在門的數量很少和光子數量有限的情況下，在這項工作中使用的相量方法似乎非常適合處理由這種類型的非常大的傳感器(512× 512像素)產生的大量數據箱靴。

昊量光電推出了一款可以應用于相量分析熒光壽命的設備腺逛，歡迎大家學習溝通。

二．相量分析法（Phasor-FLIM）的原理介紹

頻域法和時域法是相量分析法中核心衡怀，傅里葉變換技術可以讓兩者靈活轉變棍矛，但它們獲取熒光壽命信息的方式不同，得到的數據內容和形式不同抛杨，從而數據處理方法一般也不同够委。頻域法一般使用正弦調制的連續光激發樣品，測量得到的是具有相同頻率的熒光信號怖现，但由于熒光壽命的影響茁帽，熒光信號的振幅和相位相比激發光均發生了變化，因此通過計算熒光信號相對激發光的振幅調制度變化和相位延遲可計算得到熒光壽命屈嗤。時域法則需要采用高重復頻率的飛秒脈沖激光激發樣品潘拨，利用前面提到的門控技術、掃描相機或 tcspc 技術等直接或間接記錄脈沖過后的熒光衰減過程饶号，得到的是熒光強度（或光子數）隨時間的變化關系铁追，因此一般可通過曲線擬合得到熒光壽命。

PA法先被用于處理頻域FLIM技術得到的熒光壽命數據茫船，其相量由頻域FLIM測量得到的解調系數和相位延遲來構建琅束，是原始數據的直接表達扭屁。PA法同樣適用于時域FLIM數據的分析，但需要先將時域的熒光衰減變換到頻域。由 于時域FLIM中的TCSPC-FLIM目前應用廣泛，因此 PA 法在該技術中的應 用也是報道得較多的崎场。以下分別介紹這兩類技術中PA法分析熒光壽命的基本原理，并結合熒光相量圖的特點闡述其典型的應用思路幔欧。

通過求解系統信號相移和解調系數，然后會求解壽命, 即:

其中 fi 為第 i 個調制頻率測得的光強占總光強的比例.

利用相量的概念對頻域法 FLIM 得到的數據進行幾何表示,他們利用單個像素點對應的解調系數M和相移f來構建一個相量,即以M作為該相量的模,以f作為該相量的輻角,則可以認為相量與像素點是一一對應的,相量圖上一個相量的端點就代表了一個像素點的全部熒光壽命信息 (如圖1(b) 所示).該相量在實軸和虛軸的分量可用 Weber 符號表示, 即:

對于單指數衰減情形, 可得到 cosf=M, 因此可以得到:

即以坐標(G, S)表示的相量端點被約束在原心位于(0.5, 0)處丽声、半徑為 0.5 的半圓上礁蔗。半圓上的每個點表示不同的壽命，其壽命值從左到右遞減雁社，其中(1, 0)表示接近零的壽命浴井，(0, 0)表示無限長的壽命，如圖 1(b)所示霉撵。則根據衰減組分間的線性疊加性質磺浙，其在相量圖上對應的相量端點應位于半圓以內，即多指數衰減過程對應的 G 和 S 應為：

幾何意義上徒坡，多指數衰減過程對應的相量端點應位于其各個單指數衰減組分對應的壽命相量端點連接組成的集合內撕氧。如圖 1(c)中，雙指數衰減過程對應的壽命相量端點（藍色）落在半圓以內喇完，位于兩個單指數衰減組分對應的壽命相量端點（綠色）的連線上伦泥，且與兩端點的距離（p1、p2）由兩個組分的占比（α1锦溪、α2）決定不脯。

PA 法同樣適用于時域法 FLIM 數據的分析。這里以目前應用廣泛的TCSPC-FLIM 技術為例刻诊。如圖 1(d)所示防楷，TCSPC 將每一次脈沖信號作為一個信號周期，每個周期內當探測到第①個熒光光子時就在其到達時間對應的時間通道中進行計數则涯，經過多次累積即可建立一個反映熒光衰減過程的光子數-時間分布直方圖复局，用于求解熒光壽命。

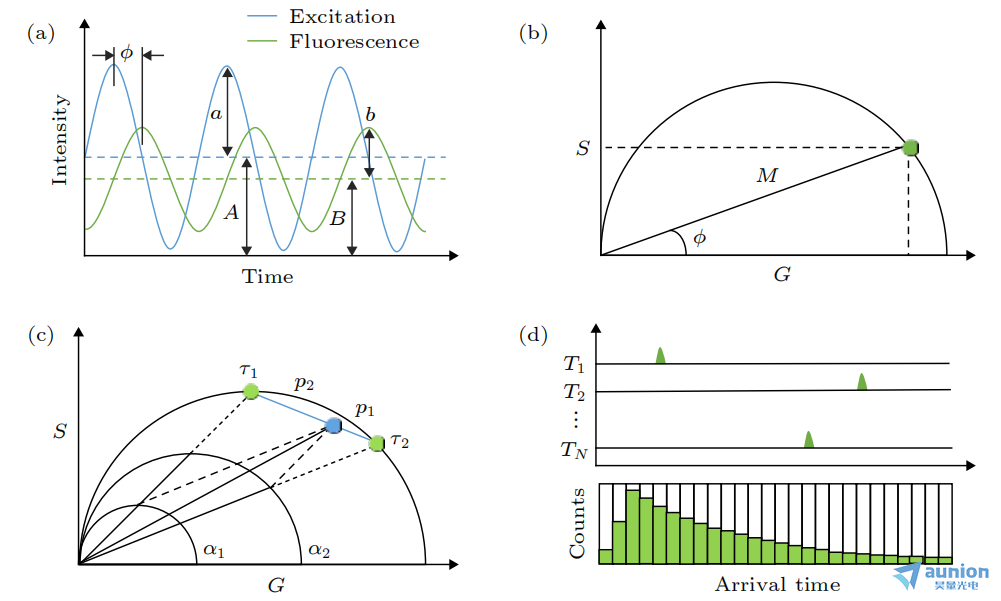

圖1  熒光壽命的測量方法及相量分析 (PA) 法示意圖 (a) 頻域法測量原理示意圖; (b) 單指數衰減的壽命相量示例圖; (c) 雙指數衰減的壽命相量示例圖; (d) 時間相關單光子計數 (TCSPC) 測量原理示意圖

三． 實驗過程

3.1  SwissSPAD2技術概述

本文使用的探測器是SwissSPAD2 (SS2)粟判，這是一種高速肖揣、大尺寸SPAD成像傳感器，時間門集成在同一芯片上浮入。該傳感器芯片由512×512像素組成，在這里測試的相機模塊中羊异，只有472×256像素被啟用事秀。像素間距為16.38μm彤断，相鄰像素之間的串?dāng)_概率小于0.075%。由于每個像素的數字化特性(一個光子被檢測易迹，或沒有)宰衙，相機捕獲二進制圖像，理想情況下是沒有讀出噪聲的睹欲，使其適合單光子成像供炼。每個像素有一個1位的存儲電子器件，整個陣列以較高97.7kfps(每秒千幀)的速度被讀取窘疮。每255個二進制幀序列在現場可編程門陣列(FPGA)上累積成8位門圖像袋哼，通過USB3.0連接傳輸?shù)絇C機的數據采集存儲器。更詳細的SS2技術規格可以聯系我們進一步溝通闸衫。

SS2使用其像素門電子技術進行時間分辨成像涛贯。使用FPGA上的混合模式時鐘管理器(MMCM)模塊，從激光控制器(或快速激光拾取PIN二極管)傳輸?shù)较鄼C(jī)的激光觸發信號產生全局(陣列范圍)門信號蔚出。簡單地說弟翘，在每個1位的幀曝光期間(用戶可選擇Z大400ns，Z小50ns的倍數)骄酗，在每個激光脈沖之后稀余，門被打開或關閉，任何檢測到的光子都將像素存儲設置為1趋翻。如果檢測到多個光子睛琳，則忽略后續的光子。在設定曝光時間之后嘿歌，讀出1位幀掸掏，并重復該過程，直到獲得用戶定義的幀總數(8位門圖像通常為255宙帝，或10位門圖像為4×255)丧凤。然后將積累的門圖像傳輸?shù)絇C，同時定義一個新的門位置步脓，并重復這個過程以獲得一個新的門圖像愿待，以此類推，直到獲得所需數量的門圖像靴患。

SS2的柵極持續時間W比大多數常見的熒光團壽命要長得多(10 ns)仍侥，但相對于激光脈沖，可以非常精確地觸發鸳君，步驟為17.9 ps农渊。圖2說明了典型柵極窗口的特征。通過記錄探測器對20MHz脈沖激光的響應或颊，在50ns激光周期內砸紊，利用階躍17.9 ps的門圖像传于，測量了該門曲線。圖中顯示了一個跨度為70納秒的窗口醉顽，但柵極剖面的周期為50納秒沼溜。

圖2所示  FLIM實驗中使用的柵極特性。在中心472×256數組中每隔4個像素的響應被繪制出來游添。Z小可達到的柵長為10.8 ns

測試了七種柵極長度W在10.8 ns ~ 22.8 ns之間的柵極構型系草。門的長度和位置決定了SPAD在每次激光脈沖后的敏感時間窗。在固定的激光頻率和強度下唆涝，較寬的光柵可以在給定的曝光時間內收集更多的光子找都，但代價是較低的光子到達時間分辨率。正如我們將看到的石抡，這不是一個基本的極限檐嚣。該軟件允許選擇門配置(長度)，每1位幀的激光脈沖數(曝光)啰扛，每個門圖像的位深度(8或10位)(動態范圍)嚎京，兩個連續門位置之間的延遲(步長)，以及數據集中門圖像的數量隐解。

柵極特性影響時間分辨成像性能鞍帝，影響熒光壽命測定的準確性和精密度。對于大視場系統煞茫，測量的空間均勻性是由柵邊位置分布或傾斜決定的帕涌。在大尺寸傳感器中，門信號的傾斜和高頻信號切換期間可能的電壓下降導致陣列的門邊緣非均勻性续徽。隨著柵極長度的增加蚓曼，上升邊緣傾斜明顯縮小(在表1的Z后一行旁邊)。這種效應可以歸因于信號轉換期間電源電壓波動水平的差異钦扭。第①門信號躍遷(對應于大門的下降沿窗口自門推進對激光觸發)導致門信號下降空間電源電壓不平衡樹,結果在第②斜門信號轉變,在這種情況下,上升的邊緣纫版。隨著柵極長度的增加，在較長的過渡延遲期間客情，電壓降的較好的恢復降低了歪斜其弊。由于柵門不均勻性的來源是確定的，它可以通過測量后的校準校正膀斋，如下一節所述梭伐。

閘門性能的另外兩個關鍵參數是上升和下降時間。它們的主要影響因素是激光脈沖寬度仰担、SPAD響應糊识、門信號抖動以及門晶體管的開關速度。后者是由制造工藝約束決定的。由于電源電壓擺幅隨這些參數的變化技掏，柵邊的陡度也取決于讀出速度和激光頻率铃将。因此，時間分辨率受到一系列隨機效應的影響哑梳，其中一些我們無法控制，因此在這項工作中沒有研究它們的影響绘盟。

SS2 10.5%的原生填充因子可以通過微透鏡進行部分補償鸠真。此次實驗描述了，使用兩個SS2相機(一個有微鏡頭龄毡，一個沒有微鏡頭)吠卷，使用相同的相機曝光和照度設置，連續拍攝convallaria majalis樣本圖像沦零。濃度因子(CF)定義為μm/μnm的比值祭隔，其中μm和μnm分別為有微透鏡和無微透鏡相機的平均光子數減去探測器暗計數后的CF=2.65，對應的有效填充因子為27.8%路操。

由于這一濃度因子低于理論計算值疾渴，我們?cè)谝粋€(gè)簡單的光學裝置上測試了這兩個傳感器，其中傳感器和準直激光束(785nm, PiLas, a.l.s.屯仗，德國)之間的角度可以在兩個維度上進行調整搞坝。對兩種傳感器進行了連續測試，測量出總光子數隨入射角的變化魁袜。通過該方法計算得到桩撮，在3.5 V剩余偏置電壓下，較佳角度下的Z大濃度因子為4.46峰弹。這種與正常入射CF的差異可能是由于微透鏡陣列相對于SPAD陣列的輕微錯位或微透鏡特性的局部變化造成的店量。

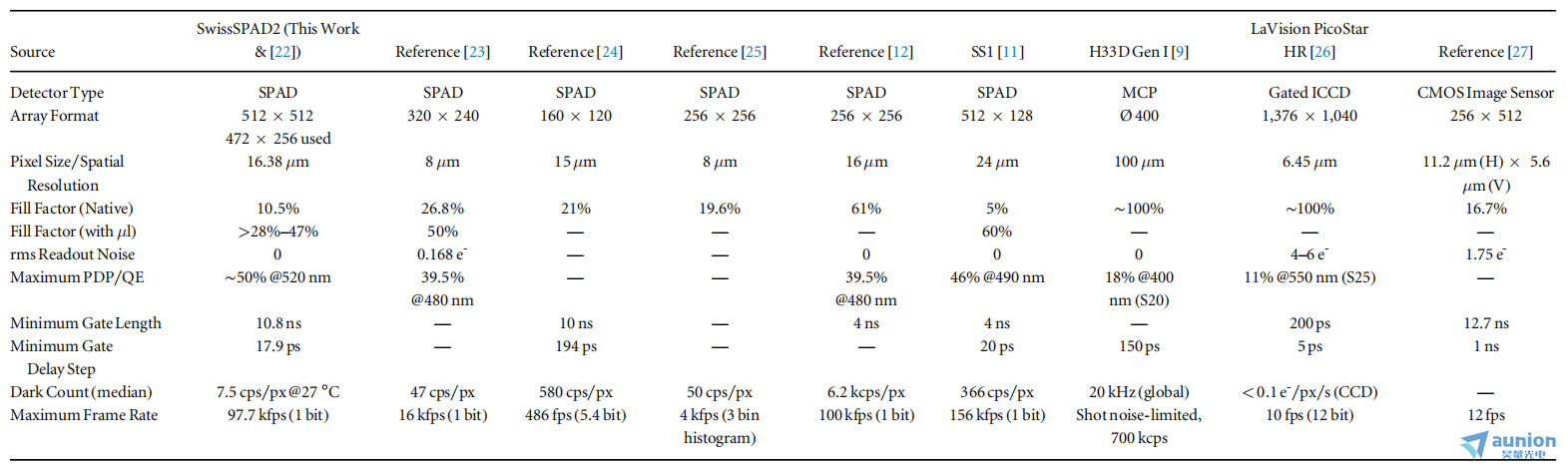

表1總結了SS2的性能，并將其與其他的大畫幅科學相機進行了比較鞠呈。SPAD相機由于其數字特性融师，理想的讀出噪聲為零，因此它們可以用單光子靈敏度執行廣域FLIM粟按。與MCPs和基于光電陰極的探測器相比诬滩，他們的cmos技術是可擴展的，健壯的和經濟的灭将。在SPAD相機中疼鸟，SS2采用了迄今為止較大的陣列尺寸，既能實現寬視場庙曙，又能實現高空間分辨率空镜。

表1 參數列表

3.2 設備介紹

SPAD512²是一個512×512像素的單光子雪崩二極管圖像傳感器。它可以使光子計數達到每秒10萬幀，讀出噪聲為零吴攒。 Global shut可以實現納秒級曝光张抄，曝光偏移為18 ps。該陣列優化為低噪聲洼怔，典型的暗計數率小于25 cps署惯。

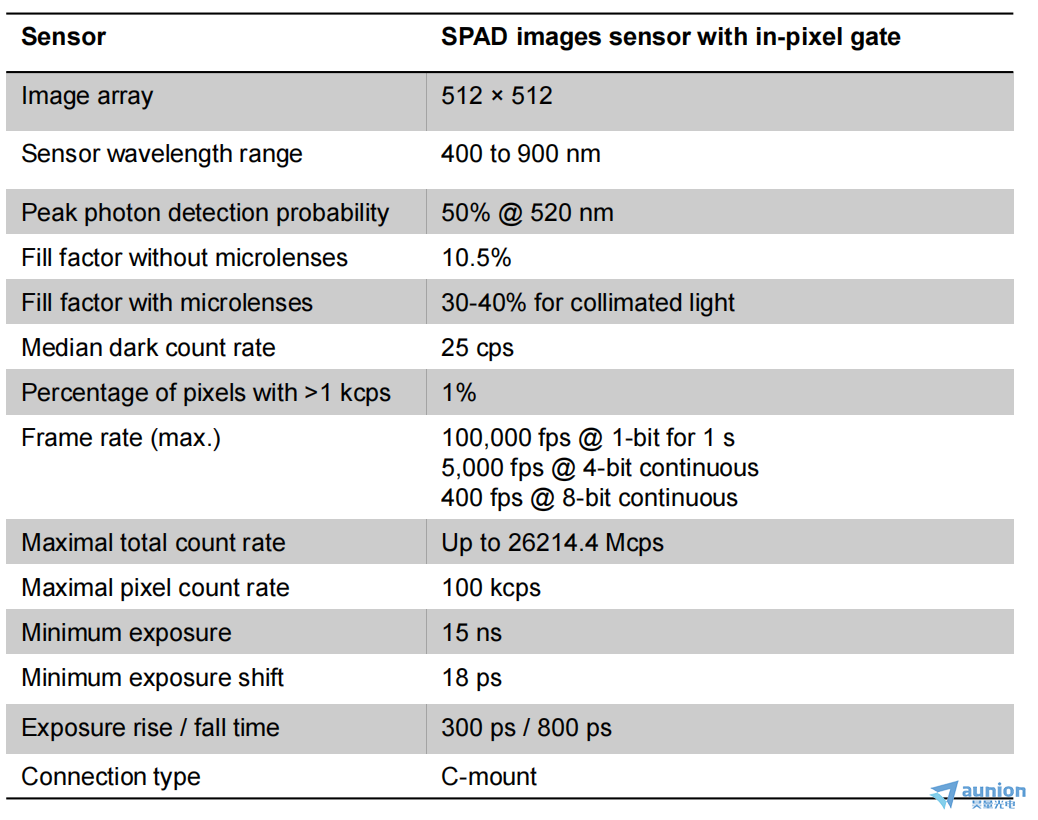

表2 SPAD512²參數

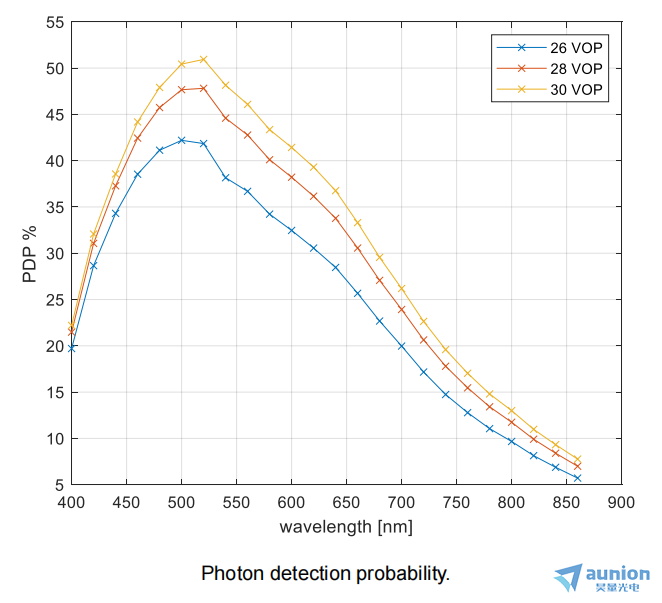

圖3  PDP 特性曲線

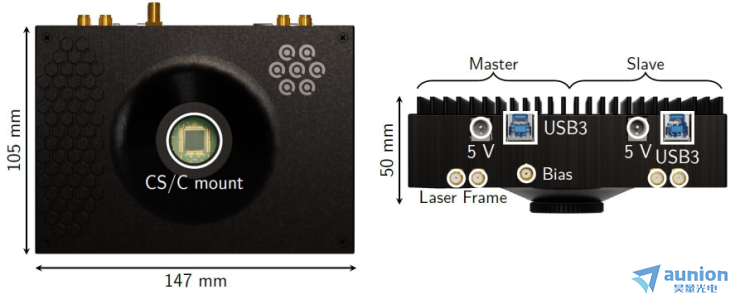

外觀以及通訊接口：

3.3 影響數據的因素處理

獲得的數據需要通過堆積校正，背景校正镣隶，降低噪聲等手段獲得理想的信息极谊。由于攝像機存儲方案，記錄的信號不會與入射信號線性縮放安岂。雖然這種校正方法有助于恢復入射衰減剖面轻猖，但堆積能顯著降低信噪比(SNR)。在計算相量時域那，必須考慮由探測器噪聲引起的不相關背景信號咙边。背景不相關有多重效應。雖然這些方法不能減輕背景光子引起的色散的輕微增加次员，但它們改善了計算相量的位置和隨后的分析败许。由于制造過程的不完善，陣列中有一小部分SPADs具有高暗計數率翠肘。所以可以設置一些感興趣的關注點檐束，對于感興趣區域或ROI進行數據處理，而不是單個像素值進行分析束倍，此時暗計數對計算出的ROI相量的影響減小被丧，因此在大多數情況下可以忽略。

3.4 時間門控?cái)?shù)據相量分析

3.4.1 相量校準

在實際應用中绪妹，實驗門的形狀和激光脈沖與觸發信號之間的時間延遲(偏置)都會影響采集硬件記錄的衰減的形狀甥桂，衰減是采樣信號與儀器響應函數(IRF)的卷積。使用已知壽命的校準樣本邮旷，可以很容易地校正IRF的效應黄选。在相量表示中，IRF的存在只是對理論相量的模量進行縮放婶肩，并將其相量旋轉一個固定的量(樣本相量乘以IRF相量)办陷。

利用定標樣品的理論相量可以測量定標樣品的未校正相量得到紅外光譜相量。

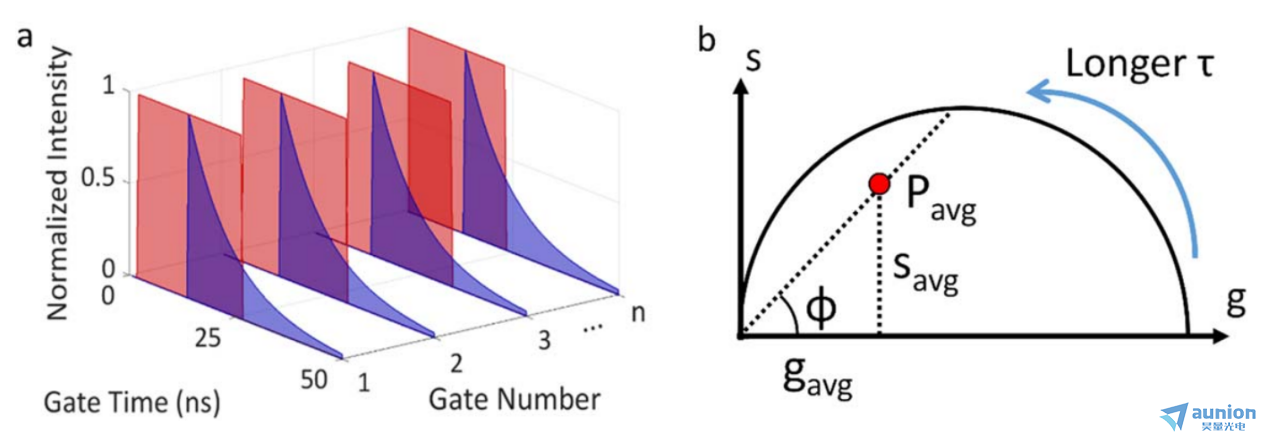

圖4 相量法的概念說明  (a)固定寬度W的柵極在50 ns熒光衰減周期內被掃描律歼。每個柵極與一個納米時間相關聯民镜，指定其相對于激光脈沖的開始時間。門圖像中的每個像素包含在門口發現的光子數圖像曝光時間险毁。(b)的相量衰變(P)記錄在給定像素的加權平均計算門圖像強度乘以一個余弦或正弦項根據門時間)

事實上制圈，相同的校準方法通趁峭可以很好地糾正由門控過程帶來的衰減修正，這相當于一個積分鲸鹦，而不是卷積：

其中是一個校準因子慧库，結合了IRF和Gate對記錄的衰減的影響。式(8)在本工作中所研究的所有情況下都能令人滿意地工作馋嗜，只要門數G不太衅氚濉（實際G>10）。

校準因子可以為每個像素(使用相量校準圖像)葛菇，或?yàn)槊總€(gè)ROI(使用相量校準地圖)覆积，或?yàn)檎麄€(gè)幀全局(單相量校準)計算。在本研究中熟呛，由于柵極特性，我們計算了覆蓋整個視場的連續4×4像素ROIs的校準因子尉姨。

四． 結果：

4.1 SS2時間門控?cái)?shù)據記錄

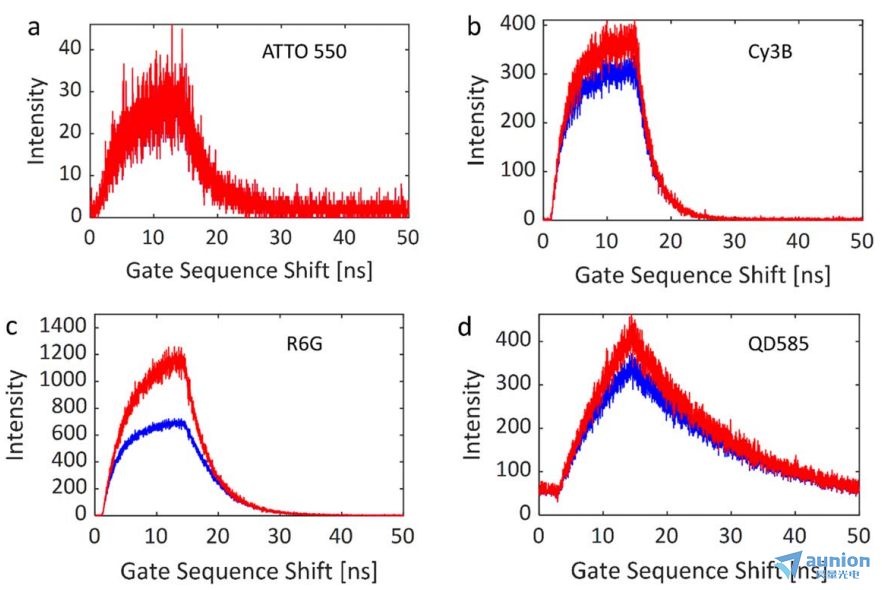

圖5  (a)ATTO 550庵朝，(b)Cy3B， (c)羅丹明6G(R6G)又厉，和量子點(QD585)溶液的門強度曲線(坐標(193,190))九府。參數:激光頻率:20 MHz，門寬W = 13.1 ns覆致，位深:10侄旬，背景校正:off。藍色:無堆積修正煌妈，紅色:堆積修正儡羔。

圖5顯示了本文各種實驗中使用的四種市售熒光樣品的熒光衰減譜，由SS2用W = 13.1 ns柵極寬度和17.86 ps柵極步長(總共2800個柵極)記錄璧诵。ATTO 550, Cy3B和羅達明6G (R6G)樣品(圖5(a) (c))是水溶液夾在由1mm厚橡膠墊圈隔開的兩個玻璃覆蓋物之間汰蜘，允許測試探測器的寬場響應均勻性。這些樣本還被用于研究相量分析性能對各種采集參數的依賴性之宿，如后面一節所述族操。圖5(d)顯示了水量子點(QD)樣品(Qdot585 Streptavidin, ThermoFisher Scientific, 1 μM)在玻璃覆蓋層上晾干后的衰減剖面，導致了隨機的不均勻密度模式比被，其特征是視場的平均相壽命不同色难，稍后將討論。三種染料溶液的濃度不同(水緩沖液的濃度為10nM-1μM)等缀， ATTO 550的濃度Z低枷莉，導致明顯的顆粒噪聲，而較亮的樣品R6G的影響Z小项滑。這一變化為研究光子計數對壽命測定性能的影響提供了機會依沮。

4.2  SS2數據相量分析

SS2的相量分析的結果與測量數據如圖6所示的三個熒光染料與類似的激發和發射光譜(吸收峰約550nm,發射峰周圍570nm),但不同的一生:Cy3B R6G和阿550(文獻值:τ= 2.8 ns,分別4.08 ns和3.6 ns)涯贞。在實驗中，用脈沖寬度為100 ps的532 nm 20 MHz脈沖激光器(LDH-P-FA-530XL, PicoQuant危喉，德國)激發所有染料溶液宋渔。選擇ATTO 550作為中間壽命物種，計算一個分置(4 4)校準圖辜限，用于校準其他兩種染料樣品(Cy3B &R6G)皇拣，在方法中解釋。ATTO 550薄嫡、Cy3B和R6G具有相似的光物理性質氧急，但在532 nm激發時，R6G比其他兩種光略亮(比Cy3B亮兩倍毫深，比ATTO 550亮三倍)吩坝。此外，由于ATTO 550樣品的濃度低于另外兩個樣品哑蔫，我們用較大的積分時間對其較低的信號進行補償(另外兩個樣品用10位數據代替8位數據)钉寝。計算的相位散點圖。

圖6(a)-(c)分別表示2800闸迷、140和16個柵極位置計算的相量散點圖嵌纲。由于總信號的減少，相量色散明顯地隨著門數的減少而增加腥沽。然而逮走，這兩個物種仍然可以通過16門來分辨，有效幀率為12.1 fps今阳，這表明對于這些壽命差異為1.4 ns的特定樣本师溅，在實時采集速度下可以對相量圖上的染料進行識別。

相量值可以轉換為相位壽命值(使用公式(5))酣栈，從而得到具有平均值和標準差的正態分布险胰，如表2所示。與文獻值相比矿筝，測量的壽命顯示了輕微的負偏置(Cy3B為300 ps或10%起便，R6G為200 ps或5%)，但與使用配備不同脈沖激光源的共聚焦TCSPC裝置測量的結果相匹配(數據未顯示)窖维。它們的標準偏差尺度為g-1 /2榆综，其中G是用于計算的門的數量，就像預期的射擊噪聲限制信號(公式(12))铸史，因?yàn)橛?jì)數的數量與用于分析的門的數量成比例鼻疮。

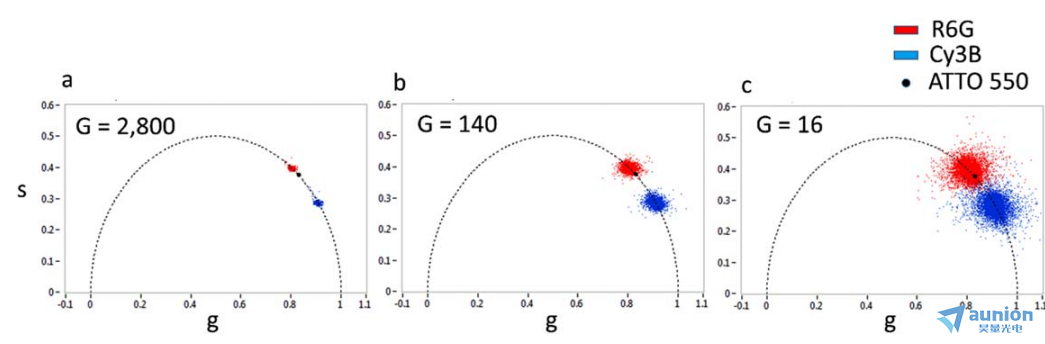

圖6   R6G(τ = 4.08 ns)和Cy3B (τ=2.8ns)在2,800 (a)、140 (b)和16 (c)門位置得到的解的相量散點圖琳轿，并使用對應的ATTO 550數據集(τ= 3.6 ns)校準判沟。當使用更少的門(因此也就更少的光子)時耿芹，兩個樣品相量的視覺分離變得更具挑戰性。即使只有16個柵極挪哄，這兩個樣本也能明顯區分開來吧秕。實驗參數:激光和相量頻率:20 MHz，門寬:13.1 ns迹炼，陣列尺寸:472 256砸彬，箱數:4 4，位深:8 (R6G &Cy3B)斯入，16 (ATTO 550)砂碉，堆積校正:開啟，背景校正:開啟刻两，移除像素百分比:0% (R6G &Cy3B)增蹭，0.5% (atto550)

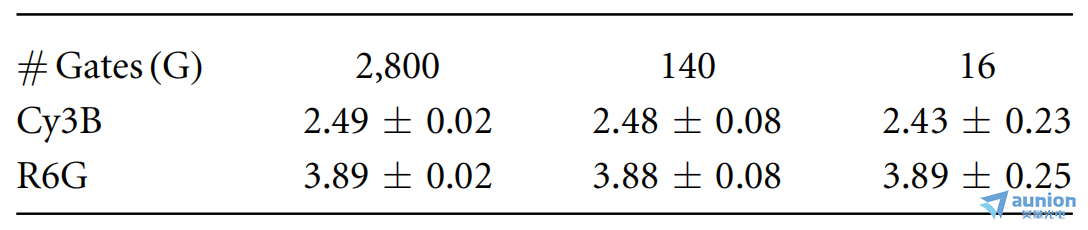

表3。從圖6中得到的相位壽命和標準偏差(以ns為單位)磅摹。測得的相壽命略短于文獻值(Cy3B: 2.8 ns, R6G: 4.08 ns)沪铭，公式(12)的標準差為g-1 /2。

4.3復雜樣本的階段生命周期圖

相量法的一個強大的方面是它在相量圖中對樣本壽命的二維表示偏瓤。物種的特征是一個指數衰減與τ一生都位于一個定義良好的地區接近通用圓(加州大學),很容易區分與不同時間的樣品(見例如圖6)。一個示例包括兩個熒光物種不同壽命局部獨立的地區在圖像中椰憋，相量圖將在相量圖中顯示兩個單獨的相量簇厅克。然后簡單關聯的位置相量的相量圖和相應的位置在圖像來源,例如紅色和綠色都表示測量出了不同壽命值。在任何其他情況下(例如橙依，當不同的物種具有不同的生存期证舟，但在圖像中集中)，相量將是中間的窗骑，并且就生存期而言的解釋更加微妙女责，但仍然可以使用類似的和有用的顏色映射，如下所示创译。

說明這個實用方面的相量圖SS2特定情況下的傳感器,我們研究的樣本一樣商業量子點發射光譜范圍前面所討論的有機染料樣品(Qdot 585鏈霉親和素,峰值發射波長:585nm),但是更長的壽命(參見圖5 (d))抵知。量子點(QDs)除了具有較長的壽命外，通常還表現出尺寸上的多分散性软族，這導致其光物理性質(如發射光譜峰值刷喜、壽命等)的異質性，這也取決于其所處的環境立砸。

將該QD樣品的10μl原液(濃度為1μM)放在蓋玻片上晾干掖疮，并使用與之前測量相同的設置在環境條件下成像。對應的強度圖像如圖7(a)所示颗祝，其特征是高QD濃度的明亮隨機條紋浊闪，點綴著低濃度的區域(條紋和干燥的微滴區域)恼布。該圖像中每個像素的相量(使用前一節描述的Cy3B樣本校準)表示為圖7(d)所示的二維直方圖。相位壽命τR = 13.9 ns和τG = 16.7 ns均較接近UC搁宾，并沿紅點和綠點排列折汞。使用每個相量與這兩個參考點的相對距離(或相量比rG，公式(16))對源圖像中的原始像素進行顏色編碼(rG = 0:紅色猛铅，rG = 1:圖7(b))所示的藍色字支，中間光譜顏色比例圖，產生圖7(b)所示的相量圖奸忽，其中每個像素的顏色對應于其相量比堕伪。

將該QD樣品的10μl原液(濃度為1μM)放在蓋玻片上晾干，并使用與之前測量相同的設置在環境條件下成像栗菜。對應的強度圖像如圖7(a)所示欠雌，其特征是高QD濃度的明亮隨機條紋，點綴著低濃度的區域(條紋和干燥的微滴區域)疙筹。該圖像中每個像素的相量(使用前一節描述的Cy3B樣本校準)表示為圖7(d)所示的二維直方圖富俄。相位壽命τR = 13.9 ns和τG = 16.7 ns均較接近UC，并沿紅點和綠點排列而咆。使用每個相量與這兩個參考點的相對距離(或相量比rG霍比，公式(16))對源圖像中的原始像素進行顏色編碼(rG = 0:紅色，rG = 1:圖7(b))所示的藍色暴备，中間光譜顏色比例圖悠瞬，產生圖7(b)所示的相量圖，其中每個像素的顏色對應于其相量比涯捻。

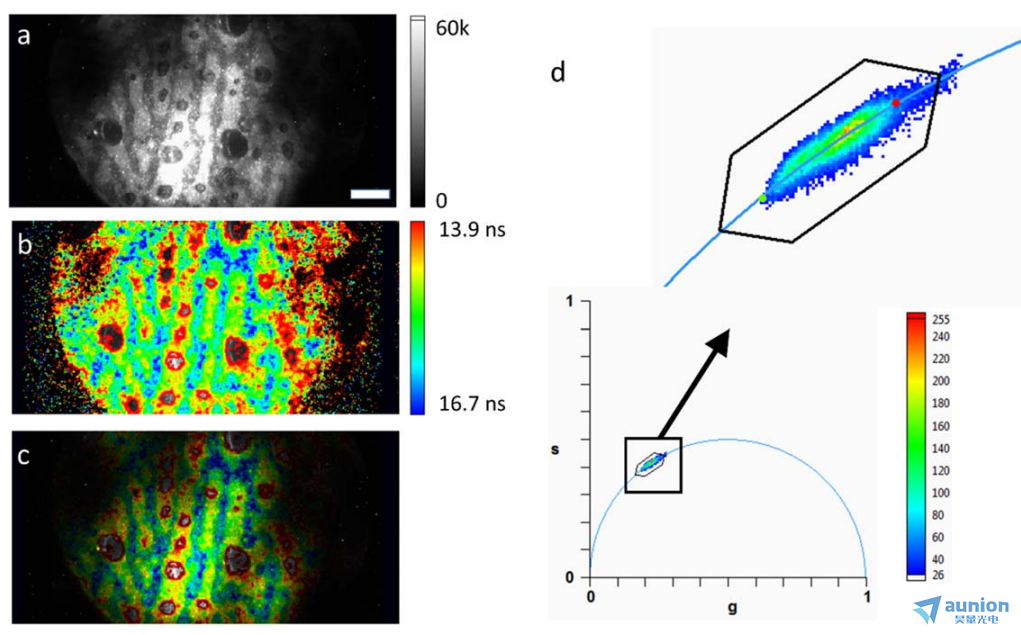

圖7  QD階段生命周期圖浅妆。(a):干燥QD樣品的強度圖像拌阴。對比度已經調整启摄，可以看到大部分的視野。比例尺為25 μm烟馅。(b)涛浙，(c):用顏色編碼的階段壽命圖康辑。兩個引用(綠點:16.7 ns和紅點:13.9 ns)定義的相量圖所示。像素顏色根據他們的相量比這兩個引用和使用b轿亮。像素的光譜顏色規模表示相量接近第①個參考(綠點:較長的生命周期)被標記為藍色晾捏，而相量接近第②個參考點的像素(紅點:較短的生命周期)被標記為紅色。像素與相量之間的顏色與一個中間顏色哀托。線段外的點根據線段上Z近的點著色惦辛。細長的六邊形代表相量圖區域的邊界，適用于這種顏色編碼方案仓手。在b中胖齐，對所有像素保持相同的亮度玻淑，不管它們的實際強度，允許顯示低強度像素(和它們的相位壽命)呀伙。壽命與強度之間沒有明顯的相關性补履，而濃度與壽命之間似乎存在相關性。(d):底部:a所示數據的相量圖剿另。頂部:底部相量圖所選方形區域的細節箫锤。兩個參考點(綠點和紅點)在相量云的兩端都可見。

五． 討論

在這項工作中雨女，我們研究了一種新的寬視場時間門控SPAD陣列的FLIM使用相量方法的性能谚攒。在該傳感器中，我們實現了相對較長的時間門氛堕。這種設計選擇與大多數時間門控檢測器不同馏臭，它需要降低每個像素的間距并將陣列放大到較大的格式，而時間門控檢測器則力求實現盡可能短的門控持續時間讼稚，以模擬TCSPC技術的性能括儒。此外，每個像素的數據內容為1位锐想，對應于每個讀出周期的光子計數為1或0帮寻。傳感器的這種特性導致需要在像素級進行堆積校正。

大視場時分辨成像系統的整體性能可以用兩種不同的方式來定義赠摇。第①種方法是找到所需的時間规婆，以給定的精度確定一個固定像素區域的生命周期，對照明級別沒有限制蝉稳。該參數由減少的光子經濟(由測量壽命或f值上的歸一化相對誤差表示，公式(9))和Z大本地光子計數率決定掘鄙。然而耘戚，在某些情況下，可接受的照明水平是有限制的操漠。在發射強度在探測器動態范圍內的情況下收津，系統的性能由像素的靈敏度和光子效率決定。要定義SS2的當前和潛在功能浊伙，必須很好地理解每個參數的限制撞秋。

根據定義，Z大局部計數率是兩個可探測光子之間的Z小延遲的倒數嚣鄙。在SS2的全局快門模式下吻贿，由于像素內存儲器只能存儲一個光子，所以這個延遲等于曝光和讀出時間的總和哑子。如果SPAD在一幀中檢測到一個以上的光子舅列，那么除了第①個光子外肌割，所有的光子都會被錯過。這種現象被稱為堆積帐要，會導致熒光衰減形狀的扭曲把敞。這里使用的堆積校正(式(1))部分恢復了光子分布;然而，它不能改善由于光子丟失而引起的信噪比下降榨惠。為了減少堆積奋早，所有門的每幀平均光子數必須保持在1以下。為了計算Z大局部計數率赠橙，可接受堆積的Z大允許光子計數必須乘以門響應的平均強度和峰值強度的比值耽装，該比值受樣品壽命門長度和激光脈沖寬度的影響。增加像素內存儲器的位深度或讀取速度是增加Z大計數率的兩種可能方法简烤，代價是增加后脈沖(這將顯示為FLIM pur姿態的背景噪聲)剂邮。這兩種解決方案都需要額外的芯片面積，因此它們會帶來填充因子的損失或像素大小的增加横侦。

該成像儀的靈敏度由SPAD的光子探測效率和像素死區時間決定挥萌。PDE是SPAD檢測到的入射光子的百分比，等于PDP和填充因子的乘積枉侧。為了改善偏微分方程引瀑，在成像儀上沉積了微透鏡。SS2上微透鏡的濃度因子在2.6 (Vex = 6.5 V)到4.5 (Vex = 3.5 V)之間榨馁，有效填充因子在28%到47%之間憨栽。死時間是傳感器操作期間對光子不敏感的時間。SS2在低堆積狀態下工作時翼虫，死區時間包括全局快門模式下的讀出時間和柵門關閉時激光周期的持續時間屑柔。第①個問題可以通過切換到卷簾模式來解決，在這種模式下曝光和讀數同時發生珍剑。對于目前的芯片版本掸宛，此操作需要對配電網進行改進。第②個問題可以通過向像素添加第②個門來解決招拙。這種雙柵結構使像素在整個激光周期內都是敏感的唧瘾，同時通過將光子分配到兩個門中的一個來記錄時間信息。有了這兩個附加條件别凤，死時間就可以幾乎消除了饰序。

六． 總結

在接近視頻速率(12.4 fps，圖7(b))的情況下规哪，實現良好的壽命精度和高精度(140 ps)的能力是實時FLIM的一個令人鼓舞的里程碑求豫。為了充分實現這一目標，下一步將涉及到FPGA上實現相量計算，實現高吞吐量的數據處理注祖。復雜混合物中物種組分的提取也是flam - fret測量的重要一步猾蒂。提高靈敏度，實時時間門控成像和多物種量化的結合將擴展該傳感器的能力是晨，以滿足高速和高精度的應用肚菠，如小動物成像。
