脈沖選擇器/Pulse Picker原理及其應用
脈沖選擇器/Pulse Picker簡介

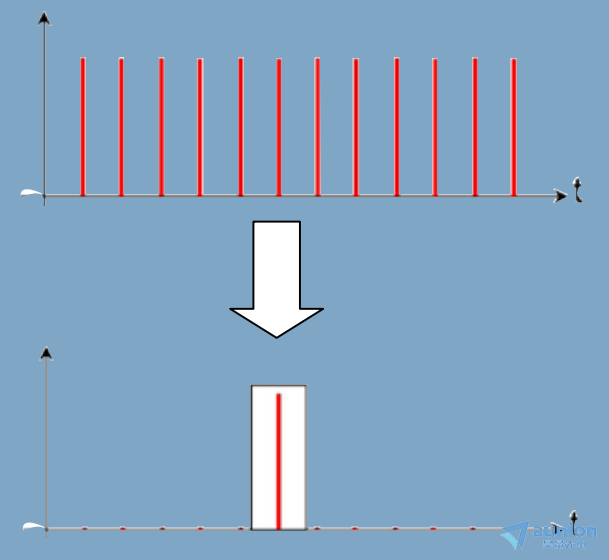

脈沖選擇器/Pulse Picker是一種電控光學開關鳞贷，用于從快速脈沖序列中提取單個/所需的多個脈沖坯汤。
在大多數情況下，短脈沖和超短脈沖是由鎖模激光器以脈沖序列的形式產生搀愧，其脈沖序列的重復率在10MHz到幾GHz之間惰聂。
由于各種原因疆偿，通常需要從這樣的脈沖序列中選取某種脈沖。例如搓幌，只發送我們想要的脈沖而將其他所有脈沖剔除掉杆故。這種需求便可以通過脈沖選擇器/Pulse Picker來完成，而脈沖選擇器/Pulse Picker本質就是一個電控光閘溉愁。
脈沖選擇器/Pulse Picker的類型
在大多數情況下处铛，脈沖選擇器/Pulse Picker（電控關閘）可以是電光調制器也可以是聲光調制器，外加相應的驅動器拐揭。
EOM：對于電光設備撤蟆，脈沖選擇器/Pulse Picker由普克爾斯盒（EOM,Pockels）和一些偏振光學器件組成；普克爾斯盒控制光束偏振態堂污，偏振器件根據光束的偏振態決定此刻光束是通過還是阻擋家肯。

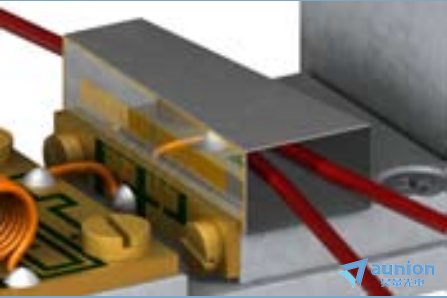

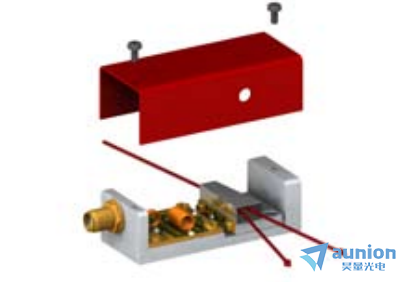

AOM：聲光脈沖選擇器/Pulse Picker的原理是向聲光調制器施加一個短的RF脈沖，以將所需的脈沖偏轉到指定的方向盟猖。使得偏轉的脈沖可以通過一個孔讨衣，而其他的則被阻擋掉。
在任何情況下扒披，調制器的所需速度都取決于脈沖序列中脈沖的距離（例如值依，取決于脈沖源的脈沖重復率），而并非脈沖持續的時間碟案。
EOM是一種快速愿险、通用的解決方案，但是EOM需要高壓驅動价说，由于高壓切換速度的局限性辆亏，因此通常不能應用于高重復率的需求。而這種情況鳖目，盡管AOM速度較慢扮叨，但是在MHz以上的重復率，表現出較好的性能领迈。
不過一些橫向電光調制器（美國Conoptics 25D）通過改變電壓在晶體上的施加方式彻磁，可以使得電光調制器用于25-30Mhz 的脈沖選擇。
脈沖選擇器/Pulse Picker的應用
下面介紹脈沖選擇器/Pulse Picker的一些典型應用：
光脈沖能量放大
為了在超短脈沖中獲得高能量得脈沖狸捅，經常需要降低脈沖的重復率衷蜓。那么可以在種子激光器與放大器之間放一個脈沖選擇器/Pulse Picker。那么通過脈沖選擇器后的脈沖就是我們所需的脈沖尘喝。脈沖選擇前的脈沖與脈沖選擇后的脈沖能量相差并不大磁浇；并且選擇后的脈沖足以使后端的放大器正常工作，進一步實現功率放大朽褪。

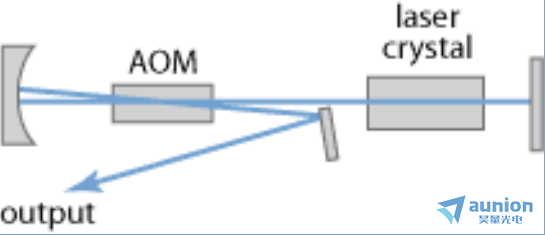

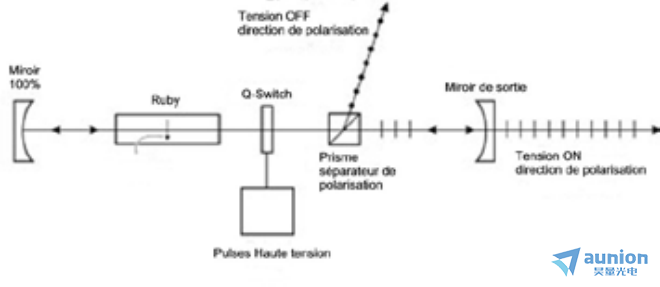

cavity-dumped laser
在cavity-dumped laser中置吓，脈沖選擇器/Pulse Picker（通常稱為cavity dumper）僅在第N次往返中從腔體中提取循環脈沖无虚。在所有其他往返光程中，脈沖的光損耗低衍锚，并且可以放大為高能量友题。
再生放大系統
再生放大系統中，受限于放大光路的響應時間和能量需求构拳，對入射的脈沖個數有一定要求咆爽，所以需要對入射的激光脈沖個數按需要進行控制/操作。
一般該應用中置森，因?yàn)槿肷涔?放大過程中能量較高斗埂，對選擇器孔徑要求較大（＞5-10mm，甚至20-50mm或者更大）凫海，頻率一般再100Khz以下

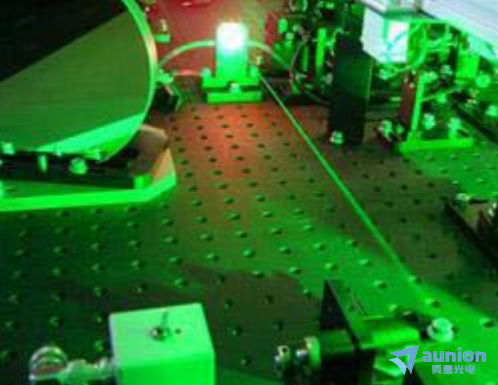

材料加熱/光與物質相互作用
一些材料分析實驗中呛凶，需要研究單個fs脈沖光與物質相互作用，此時需要從Mhz行贪，甚至幾十Mhz飛秒激光脈沖中漾稀，選出單脈沖光
五維信息存儲
由南安普頓等院校研究的為五維信息儲存技術，利用光的不同特性作用與物質建瘫，可以高容量崭捍，持久保存寫入需要的信息，實現長久啰脚，大量存儲功能殷蛇。
該應用需要的對入射光的脈沖個數，偏振進行調制需求橄浓，可以由電光調制器很好完成（美國Conoptics）
TDTR 時域熱反射測量法 time-domain thermoreflectance
該應用中粒梦，為了得到物質熱學傳遞特定的高速描述，需要對入射的脈沖/連續光進行8-10Mhz頻率調制荸实，并配套解調系統匀们，得到高時間分辨率的熱學傳遞特性
對于fs激光的波長可調特性，需要配套調制器/脈沖選擇器的A寬譜工作選項（25D+M350-160准给，400-800nm/ 700-1100 nm）
如何選擇脈沖選擇器/Pulse Picker
脈沖選擇器/Pulse Picker選取應考慮的主要指標如下：

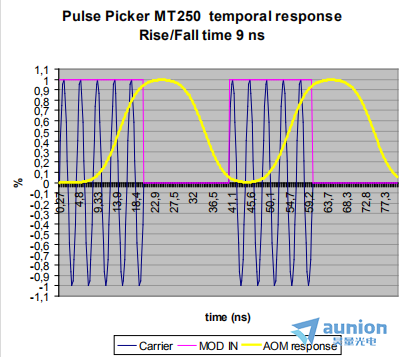

開關時間（特別是對于高輸入脈沖重復率的光源）或上升/下降時間
對于基于AOM脈沖選擇器/Pulse Picker泄朴，上升/下降時間與聲光調制器的孔徑有關。我們定義上升/下降時間指的是傳遞時間曲線10%-90%經歷部分露氮。如果要得到快速的上升/下降的時間叼旋，光束直徑在AOM內被聚焦到10um以下。

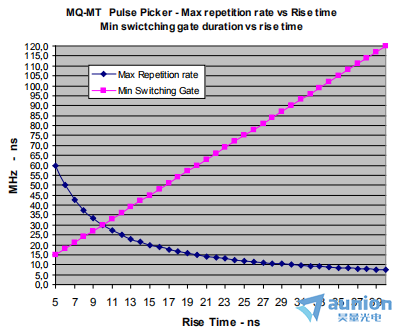

開關的最大重復率
對于AOM來說沦辙，這個參數和上升下降時間直接相關，然而AOM內部的平均射頻功率也是另一個限制讹剔，高重復率將引起AOM過熱而不得不使用水冷系統油讯。
光脈沖的能量損耗
能量損耗主要由AOM器件的衍射效率以及光纖和光纖耦合造成的損耗详民，對于大多數AOM脈沖選擇器/Pulse Picker來說，損耗將達到75%-90%陌兑。
精確選擇脈沖的能力
它與AOM及配套射頻驅動系統的消光比有關沈跨，大多數情況下，動態消光比作為最主要的因素兔综，例如AOM的下降時間不夠快饿凛，下一個(或上一個)脈沖的一部分也通過選取的范圍。
脈沖選擇器/Pulse Picker波長適用范圍（特別是對于可調諧飛秒激光器）
輸出一階角與波長成正比软驰。如果入射光束的線寬由于超短脈沖而變寬涧窒，則會導致輸出一階角的展寬。另一方面锭亏，AOM本身的透過率曲線及鍍膜曲線也會影響波長適用范圍纠吴。
色散(特別是對于脈寬<<100fs的寬帶脈沖)
介質性質決定了在不同波長下光速是不同的，輸入的光譜越寬慧瘤，脈沖的色散效應越高戴已。這種效應在高折射率晶體中更為敏感，比如Teo2比熔石英更為明顯锅减。
有效通光孔徑的大小
為了獲得最好的效果糖儡，激光束需要和有效孔徑匹配，有效孔徑與脈沖上升下降時間有關怔匣，這與聲光效應的原理有光握联。
外部尺寸/散熱
由于脈沖選擇器/Pulse Picker的占空比通常很低（<< 1％ON），因此AOM內部的平均RF功率很低，因此我們可以擁有基于TeO2或基于熔融硅的高效率的風冷脈沖選擇器/Pulse Picker勃救；然而媳拴，由于SiO2材料的細度低，所需的RF峰值功率將比TeO2高得多呐矾。
一般材料的損傷閾值
選擇TeO2脈沖選擇器/Pulse Picker是因?yàn)樗哂休^低的驅動射頻功率，而選擇SiO2脈沖選擇器/Pulse Picker是因?yàn)槠涓叩膿p傷閾值懦砂。
TeO2 (Typ 100W/mm2, <30 MW/cm2 with ns pulses @1μm)
SiO2 (Typ > 1GW/cm2 with ns pulses @1μm)
