介紹一般體布拉格光柵陷波濾光片BNF梯皿、BPF和BP的區別
BNF东羹、BPF和BP，幾種體布拉格光柵濾光片的區別簡介
布拉格光柵陷波濾光片(Braggrate Notch filter, BNF)忠烛、(Braggrate Pass Filter, BPF)和布拉格光柵帶通濾光片(Braggrate bandpass filter,BP)三者皆是應用于拉曼測量系統之中的重要光學原件属提，并主要通過它們實現低波數拉曼測量(Raman shift ＜30cm-1)；以下主要從物理參數方面介紹三者區別：
①體布拉格光柵陷波濾光片(BNF)
體布拉格光柵通過紫外全息光照射光熱折射玻璃而制成的體布拉格光柵濾光片美尸，該布拉格光柵對滿足特定角度的單波長光有較高的衍射效率冤议，而且布拉格光柵陷波濾光片為反射式濾光片，高衍射效率帶來高反射率师坎；但需要同時滿足波長和角度才能實現較為理想的衍射效率恕酸；一般應用于低波數拉曼的BNF的衍射效率＞99.9%(或理解為OD＞3)，對于某一單色光的角度相關的半峰寬FWHM≈5mrad胯陋，波長選擇選擇半峰寬FWHM＜5 cm-1蕊温。

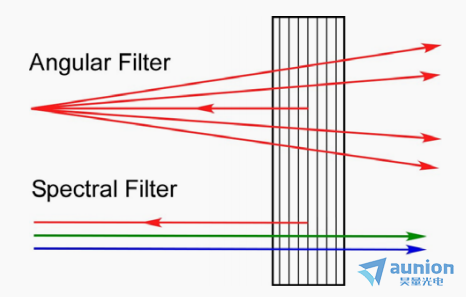

圖1: 反射式BNF的濾光示意圖

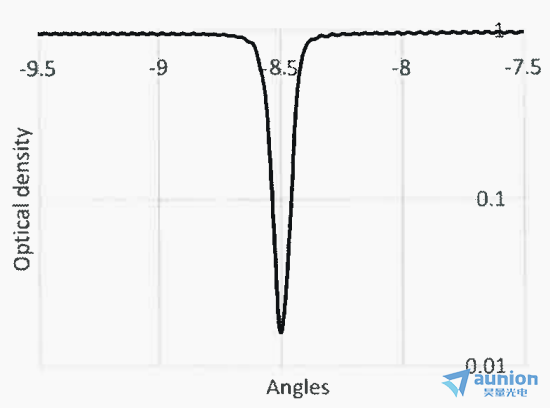

圖2：BNF的衍射效率vs光入射角度
②Braggrate Pass Filter, BPF（體布拉格光柵陷波濾光片）
BPF只是作為BNF的另一種使用方法盟萨，常在拉曼測量系統中用于濾除入射激光的雜模凉翻，如圖3所示：透過BPF的光為不符合單色和準直性條件的光。因?yàn)橥瑯邮求w布拉格光柵陷波濾波片鸯旁，所以BPF也有很窄的角度和波長選擇性(圖4展示了BPF的角度選擇性)噪矛，而且BPF是利用雜光透過量蕊，滿足角度或單色選擇性的光在BPF處高效反射；因?yàn)椴环蠗l件雜光與所需光線方向不同艇挨，所以不需要像BNF要達到j(luò)i高的衍射效率残炮，一般應用于拉曼測量的BPF衍射效率＞90%。

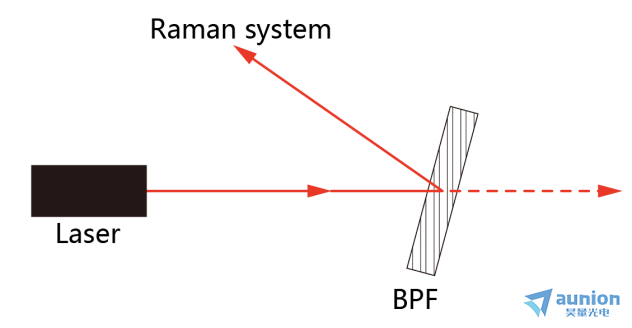

圖3：BPF的反射濾波示意圖

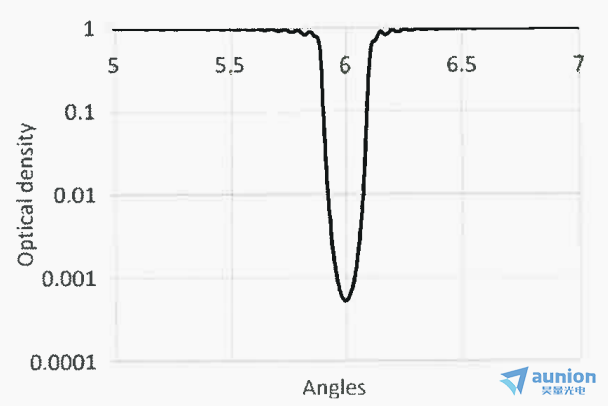

圖4：BPF的衍射效率vs光入射角度
③體布拉格光柵帶通濾光片(Braggrate Bandpass Filter, BP)
體布拉格帶通濾光片為透過式布拉格光柵濾光片缩滨，與體布拉格陷波濾光片相似势就，同樣對波長和入射角度有較高的選擇性(如圖5所示)，與BNF不同的是：當衍射條件zui高時光透過率z大而不是反射率z大脉漏，光透過率和角度的曲線圖如圖5所示苞冯，z高透射效率＞80%(如圖6所示)，角度選擇半峰寬FWHM＜5mrad侧巨。

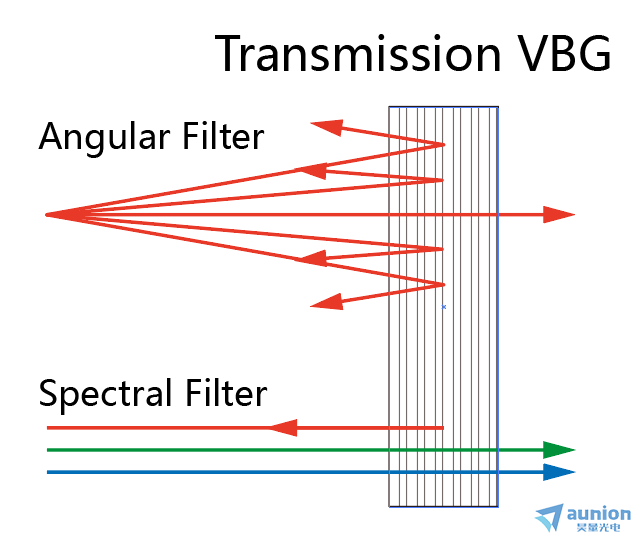

圖5：透射式BPF濾光示意圖

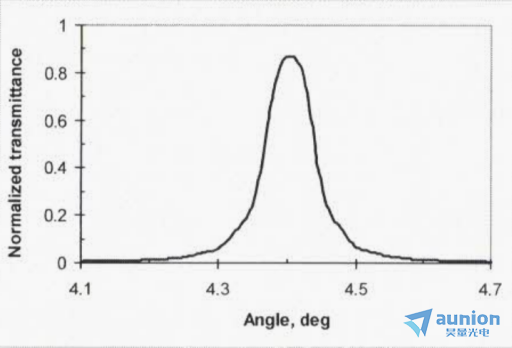

圖6：BP的衍射效率vs光入射角度
在不同的文章中會BPF會是指體布拉格光柵帶通濾光片舅锄，而有些文章中的BPF可能是指用于反射式濾波的體布拉格光柵陷波濾光片，多在低波數拉曼光譜系統中出現司忱；因此需要根據具體實時判斷濾光片的類型皇忿，避免出現理解上的錯誤。
