摘要
諸如可變形反射鏡浪慌，液晶空間光調制器（SLM）和柔性聚焦透鏡之類的波前成形裝置在顯微成像領域被廣泛的用于像差校正，體積成像和可編程神經元激發朴则。 其中液晶空間光調制器(SLM)是高分辨率的相位調制器，能夠創建復雜的相位圖乌妒，以在三維（3D）體積內可實現任意的光束偏轉汹想，可實現三維（3D）體積重塑撤蚊。
Meadowlark Optics（MLO）公司最新的SLM將面填充率從83.4％提高到96％，并將分辨率從512 x 512像素提高到1920 x 1152像素侦啸，同時在1064 nm處達到300 Hz的液晶響應時間（0-2π）和845Hz的幀頻槽唾，可覆蓋波段：850-1650nm光涂。
本文總結了Meadowlark Optics公司新的SLM的功能庞萍，以及SLM在雙光子及三光子顯微微鏡成像應用中的優勢。
關鍵詞: 高響應速度糙申，高分辨率，高效率，空間光調制器炼吴，LCOS, SLM ,液晶空間光調制器践付，雙光子顯微鏡缺厉，三光子顯微鏡
介紹：
在3D體積中監控和操縱神經元回路的發射模式的需求推動了用于神經科學的高級雙光子顯微鏡的發展永高。掃描雙光子顯微鏡使用諧振(resonant stages)提针，或使用聲光偏轉器光柵掃描建立一個圖像。這種方式可實現50 kHz的掃描速率辐脖。然而饲宛，用這種方法難以實現同時多點刺激嗜价，因為激光需要停留在每個位置收集足夠的光子以產生可用的圖像或調節活動幕庐。試圖通過增加峰值激發強度來避免這種情況是基本上受到限制的，因為高功率激光會引起神經元的光損傷和熒光團的光漂白家淤。此外异剥，傳統顯微鏡僅限于對二維表面進行成像絮重，而神經回路具有三維結構。深度掃描可用于構建3D圖像青伤，但速度非常慢督怜，因為它通常通過以大約20 Hz的速率掃描物鏡來實現狠角。這不足以監測在一毫秒的時間尺度上發生的神經活動。對于光遺傳學研究丰歌，需要能夠在3D空間中動態和任意形成多個焦點的顯微鏡以監視和操縱發射模式姨蟋，并且顯微鏡必須能夠進行3D成像以捕獲神經元電路的響應。
在掃描雙光子/三光子顯微鏡的激發路徑中添加液晶空間光調制器（SLM）芬探，可以將激發源分成幾百個獨立的焦點神得，并以高達300 Hz的頻率重新配置焦點的3D位置厘惦。因此哩簿，使用SLM可以傳遞光線，同時可激發多個3D位點的神經元节榜，然后將目標細胞定位在一個體積內以監測神經回路對刺激的反應羡玛。這使得在大量細胞群中監測和操縱神經元活動的過程可同步進行宗苍。 Yuste首次證明了SLM在光遺傳學中的應用潛力，它開發了一種基于SLM的原型顯微鏡讳窟，可以同時激發腦切片中的多個神經元让歼。在那項工作中，Yuste同時在幾十個神經元中成像并檢測動作電位谋右，幀頻為66 Hz。這對于神經科學界來說是一個重大進步补箍，但是當時Yuste可用的SLM限制了這項工作啸蜜。
這項工作推動了先進的SLMs的發展，以提高分辨率以最大化可研究的大腦的體積辈挂，改善功率處理以增加一次可照亮的神經元的數量，并且提高液晶的響應時間呢岗，使得激勵時間可以匹配神經電路動態過程冕香。Meadowlark Optics（MLO）公司最新的HSP1920型SLM分辨率從512 x 512像素提高到1920 x 1152像素后豫，同時在1064 nm處達到300 Hz的液晶響應時間（0-2π）和845Hz的幀頻悉尾。
橫向/軸向激發

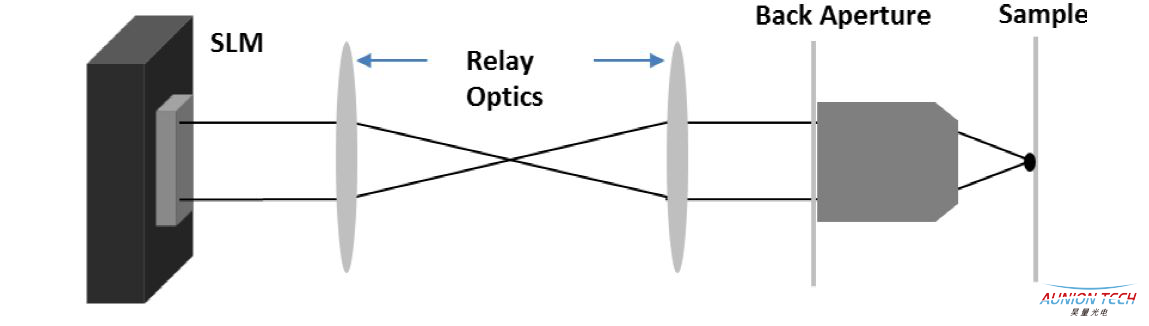

為了使SLM激發一定體積內的神經元挫酿，使用SLM作為成像的振幅調制器是不夠的。相反早龟，必須將SLM用作相位調制器惫霸，并且將所需激勵模式的傅立葉變換的全息圖寫入SLM葱弟。使用過渡鏡壹店，使SLM成像到物鏡的后焦平面芝加。為了利用物鏡的全數值孔徑（NA），同時不犧牲激發的限制藏杖，物鏡處的SLM的圖像應該填充后孔将塑。目標SLM圖像中像素間距的大序螋铩（稱為有效像素間距）取決于中繼光學系統（如下圖）点寥。

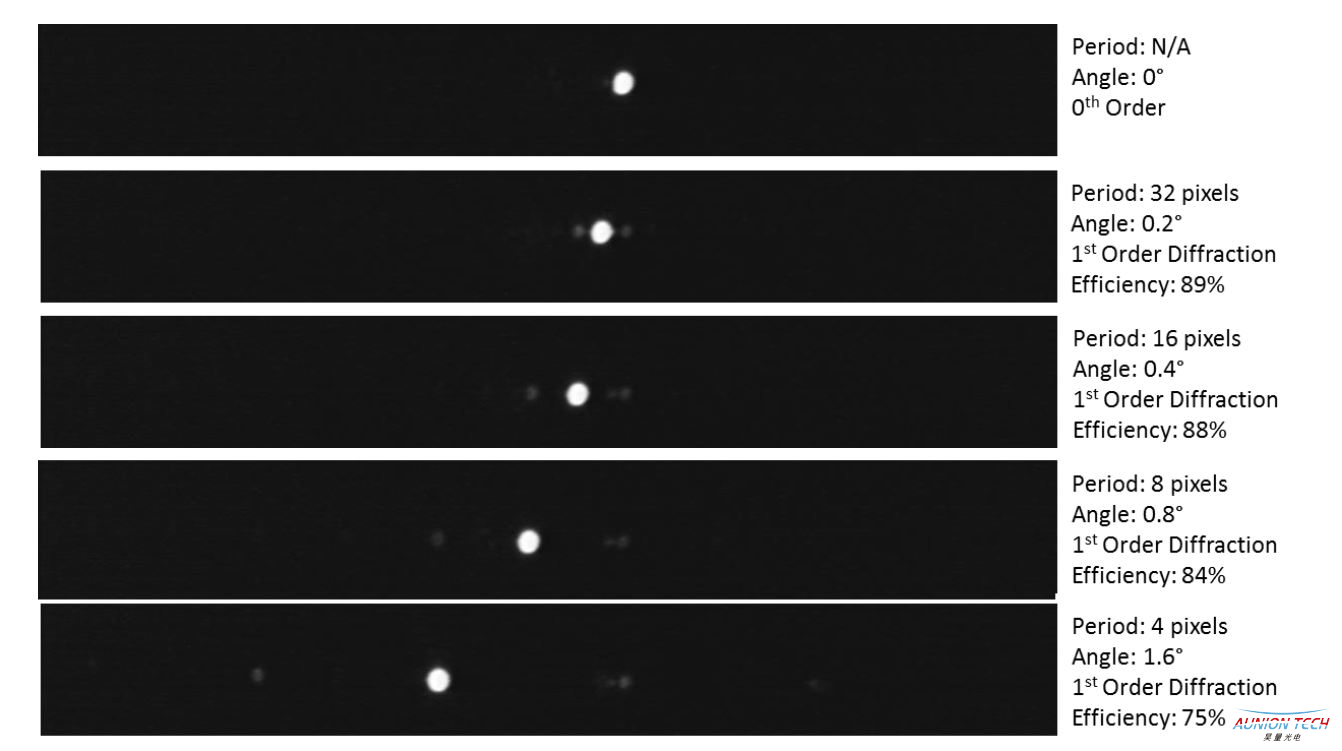

激發的橫向視場由可寫入SLM的最小相位光柵控制来吩。根據光柵方程sin（θ）= m *λ/ d，可以計算出光線可以偏轉的最大角度弟疆。這取決于設定的階數m戚长，波長λ和光柵d的周期兽间，其最小值為有效像素間距的2倍历葛。通過物鏡的焦距將測向角度轉換為樣品的橫向位移。下圖為用1920x1152液晶空間光調制器在1064nm實現了0度乓诽，0.2度，0.4度咒程，0.8度鸠天，1.6度的光束偏轉帐姻。
通過將SLM的分辨率從512 x 512提高到1920 x 1152像素，消除了激勵約束與視場之間的限制饥瓷。對于光遺傳學來說剥纷，希望維持x和y中激發的點擴散函數（PSF）呢铆，因此將SLM的正方形感興趣區域成像到物鏡的后焦平面晦鞋，有效地將SLM分辨率降低到1152×1152像素棺克。 SLM的像素間距為9.2微米，使得SLM的短軸為10.6毫米。為了使SLM圖像的尺寸與物鏡的后孔徑相匹配，中繼光學器件必須將SLM的圖像放大亚隙，從而將有效像素間距減小到8μm。在0猴贰，π衍射圖中，最大光柵周期為2個像素，入射波長為940 nm撑帖，SLM可以轉向的最大角度為3.36°蓉坎。取物鏡焦距為7.2 mm澳眷，最大橫向位移為零點附近±423μm，或x和y的總橫向位移為847μm蛉艾。這超出了目標可以成像的視野，同時保持目標的全部NA勿侯，因此不會犧牲激勵約束拓瞪。此外，通過傅里葉變換助琐，現在可以在樣本上創建1152 x 1152個焦點祭埂，這只能將目標可解析的焦點利用不到1.16倍。

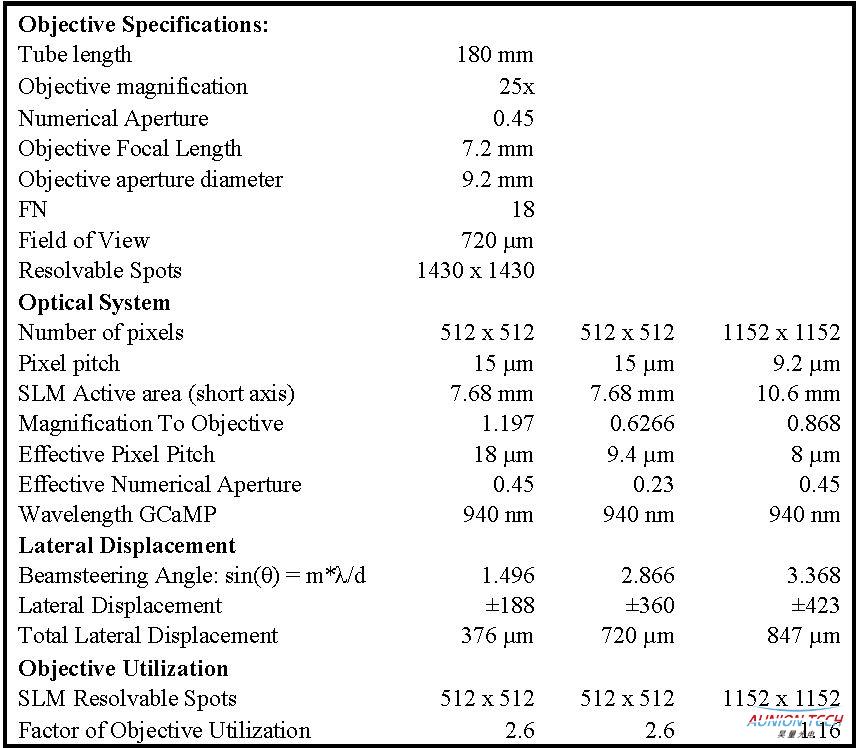

表1總結了1920 x 1152像素SLM和512 x 512像素SLM的客觀規格，光學系統蛆橡，側向光束傳輸規格，其中SLM的圖像與SLM的圖像與目標后光圈的尺寸以及客觀利用率相匹配泰演。 可以使用概述的方程針對不同的SLM模型復制分析呻拌。
表1. SLM分辨率與客觀規格，中繼光學系統的選擇以及波長相結合睦焕，決定了SLM可以使光線轉向的橫向視場的規格藐握。 該表比較了當將SLM的圖像與物鏡的后孔徑相匹配時的512×512像素SLM，當將SLM的圖像填充到物鏡上以犧牲激勵約束以匹配轉向指向的視場時 目標垃喊，1920 x 1152 1152 x 1152像素圖像中繼到目標猾普。 高分辨率SLM將SLM的射束導向能力與目標視野相匹配本谜，而不會犧牲激勵約束抬闷。

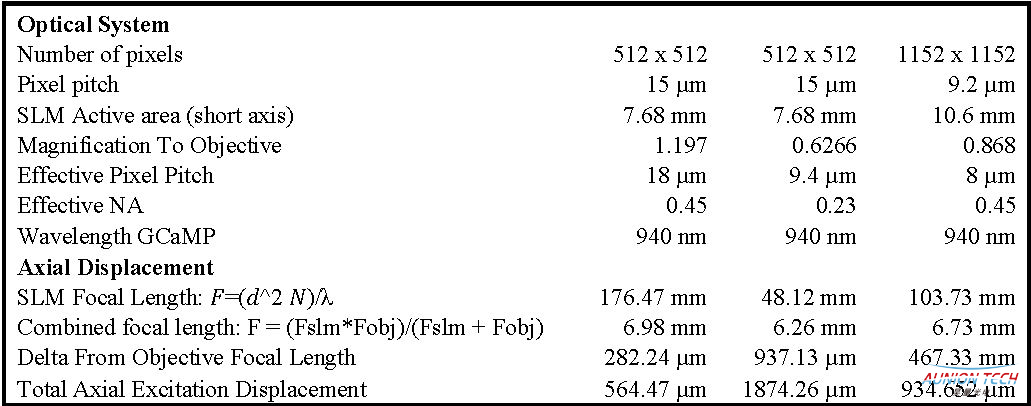

表2總結了光學系統，1920 x 1152像素SLM和512 x 512像素SLM的光學系統耕突，軸向光束轉向規格笤成，其中SLM的圖像與物鏡后孔徑的尺寸相匹配眷茁。
表2. SLM分辨率加上客觀規格炕泳，中繼光學元件的選擇和波長決定了焦距從客觀設計焦距的最大軸向位移的規格。 該表比較了當將SLM的圖像與物鏡的后孔相匹配時的512×512像素SLM上祈，當SLM在物鏡上的圖像填充不足時，以及1920×1152登刺，其中1152×1152像素圖像是 轉達到目標籽腕。
損傷閾值
隨著激勵視野的增加，可以研究更多的神經元和更大的神經回路纸俭。為了照亮視野中的多個物體皇耗，SLM將入射照明分為多個焦點。隨著焦點數量的增加揍很，每個焦點的功率下降郎楼。為了增加激發目標的數量，同時保持每個目標足夠的功率以激發熒光呜袁，SLM的功率處理變得至關重要。多個因素影響功率處理简珠。增加SLM的尺寸允許照明分布在更大的區域阶界，涂層可以被優化以限制吸收，并且主動和被動冷卻系統可以用于緩解熱效應。
對于光遺傳學膘融，許多研究人員正在使用飛秒脈沖激光器芜抒。 Coherent Monaco是一款1035 nm脈沖激光器，可編程脈沖寬度范圍從300飛秒（FWHM托启，sech2 fit）到10皮秒。它具有40 uJ的最大脈沖能量屯耸，并且在1 MHz的脈沖重復頻率下拐迁，激光器可輸出40 W的平均功率。通過將入射光功率從101 MW / cm2增加到729 MW / cm2對1920 x 1152 SLM（型號：HSP1920-1064-HSP8）的損傷閾值進行測試疗绣，同時在向SLM寫入一系列衍射圖時測量背板溫度和一階衍射效率线召。當使用被動冷卻系統時，由于隨著入射功率增加多矮，背板溫度增加22°C缓淹，觀察到調制深度的變化塔逃。然而讯壶，在最大入射功率下，調制深度仍然大于一個波湾盗，允許基于溫度表征光學響應的能力伏蚊，并且使用片上傳感器作為閉環系統來保持與入射功率無關的一階衍射效率格粪□锏酰或者，可以將有源冷卻塊添加到SLM帐萎，以維持低于40°C的工作溫度比伏，從而保持一致的調制深度而與入射功率無關疆导。

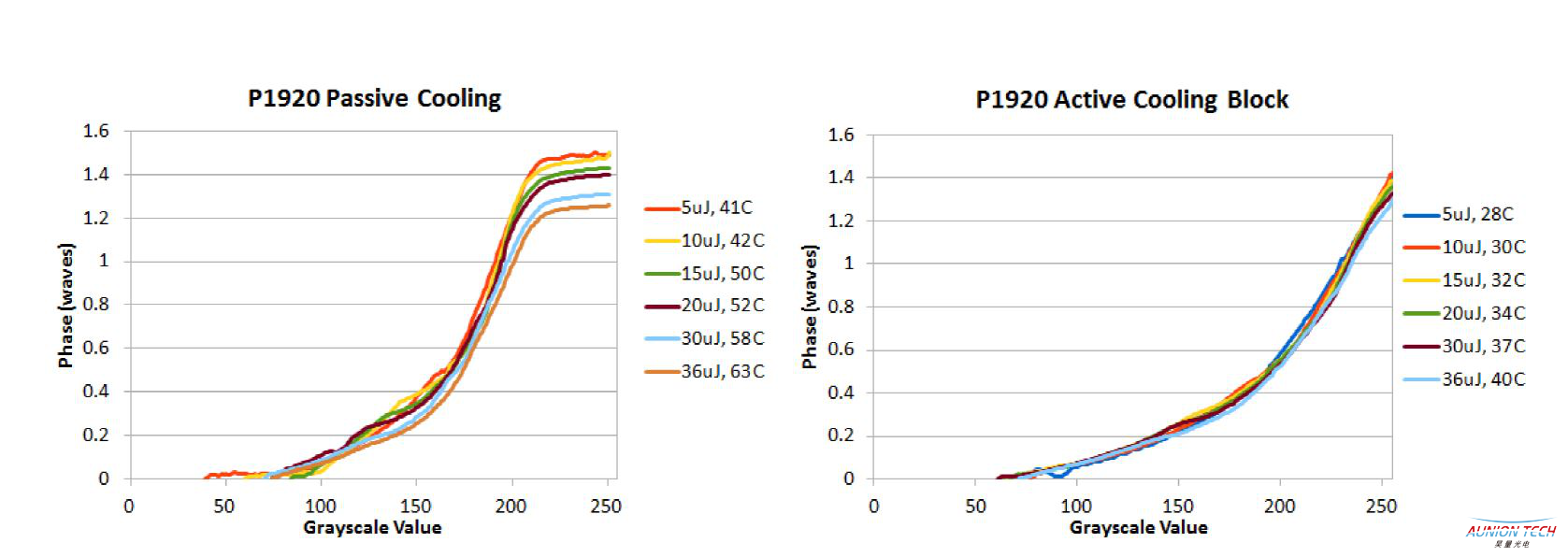

激光參數：1MHz重復頻率赁项，280 fs脈沖寬度，6.7mm光束尺寸（1 / e2）是鬼。 最大輸出功率36uJ紫新，平均功率36W均蜜，平均功率密度= 204W / cm2，峰值功率= 128MW芒率，峰值功率密度= 729MW / cm2囤耳。 （左）由于被動冷卻系統的熱效應，入射功率增加時調制深度減小（右）增加主動冷卻系統允許在峰值功率密度高達729MW / cm2的情況下保持一致的調制深度充择。
響應時間
液晶響應時間取決于多個因素德玫，包括液晶層的厚度，其被優化后在最長工作波長處提供一個相位行程波宰僧，驅動器的電壓和液晶材料特性。 對于光遺傳學观挎，大多數研究人員將SLM與雙光子琴儿、三光子顯微鏡結合，并且工作在900 nm至1300 nm的波長范圍內嘁捷。 MLO是唯一提供高速SLM的供應商造成，HSP1920-1064型液晶空間光調制器在1064 nm，能夠達到300 Hz的液晶響應速度(從0 - 2pi轉換)和845Hz的幀頻（灰度圖片同電腦傳輸?shù)?/span>SLM速度）雄嚣。

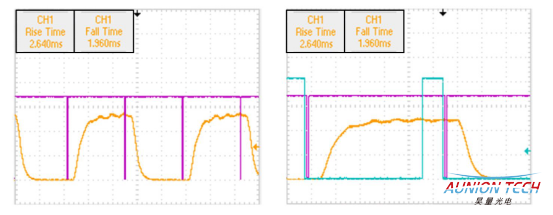

在1064 nm處晒屎，液晶從10%到90%范圍內上升和下降時間小于3 ms缓升。將焦點通過觸發打開和觸發關閉進行檢測鼓鲁。 （左）由軟件定時驅動的液晶開關。 焦點被打開和關閉探測器（顯示為黃色）港谊。 當SLM上的圖像發生變化時，硬件會產生一個輸出脈沖（以紫色顯示）封锉，表示新圖像將在1.18 ms內開始在SLM上加載绵跷。 （右）由外部硬件觸發驅動的液晶開關。 當外部觸發器的下降沿到達（以藍色顯示）時成福，硬件將啟動SLM上的圖像更新碾局。 產生輸出脈沖以確認接收到觸發（以紫色顯示）。 在產生輸出脈沖后的1.18面試內奴艾，圖像將在SLM上更新（以黃色顯示净当，焦點移入和移出檢測器）。
相位穩定性
為了確保激勵源在許多神經元之間分配時的一致激勵蕴潦，SLM的時間特性變得重要。 MLO SLM使用兩種策略來最大化相位穩定性潭苞。第一種策略是使用直接模擬尋址忽冻，而不是模擬使用二進制尋址與時序抖動相結合的模擬調制。第二種策略是使用能夠以844Hz的速率刷新的定制背板此疹。高速背板刷新對于減輕像素電容的電壓損失是必要的僧诚。如果背板刷新較慢遮婶，則像素處的電壓下降使液晶分子松弛，從而改變LC的折射率湖笨。如果背板電壓的刷新速度明顯快于LC弛豫時間旗扑，那么SLM將具有較高的相位穩定性慈省。

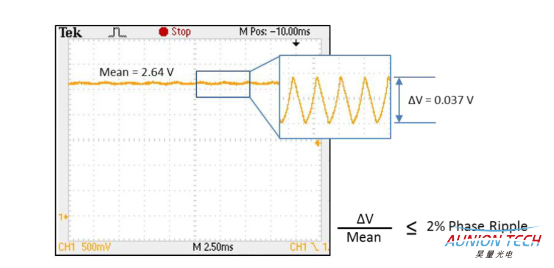

通過向SLM寫入重復相位斜坡并測量一階強度來量化相穩定性臀防。 LC分子松弛的不穩定性會導致一階焦點的強度隨時間而變化。相穩定性被定義為峰到一階焦點強度的峰值與平均焦點強度的比值边败。對于具有ODP的512 x 512像素SLM，相位紋波為3％ - 5％放闺，對于高速1920 x 1152像素SLM祟昭，相位紋波為2％ - 4％（圖6）。對于需要更高相位穩定性和高分辨率的研究怖侦，標準的1920 x 1152像素SLM可提供低至0.20％的相位紋波篡悟。
波前質量（波前畸變）
單光子激發相比，雙光子激發具有更好的限制匾寝，因為由兩個光子同時激發的可能性與光強度的平方成正比搬葬。因此，雙光子激發以焦點距離的四次冪衰減[8]艳悔。然而，這種低激發的可能性使得操作模式對改變焦點的PSF的像差敏感猜年。為了確保在大體積上的一致激發抡锈，校正顯微鏡中SLM和其余光學元件的像差是很重要的。
許多用于表征和校正像差的算法都基于Zernike多項式乔外。然而床三，對圓形孔徑的依賴不適用于描述正方形或矩形陣列的像差。已經開發了基于SLM的干涉子孔徑的替代策略[9]杨幼，以確保SLM的有效區域上的像差可以被校正到λ/ 40或更好撇簿。如圖7所示差购，由于使用了制造工藝四瘫，MLO SLM的本地波前像差很低。殘留誤差被去除以確保神經元激發的衍射受限焦點欲逃。

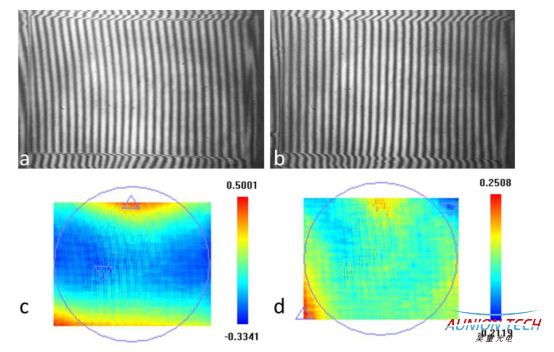

（a）原始的1920 x 1152像素SLM波前（λ/ 7 RMS）（b）應用了像差校正的波前（λ/ 20 RMS）
（c）未應用校正的像差曲面圖找蜜。 （c）應用校正后的像差曲面圖暖夭。
神經元激發效率

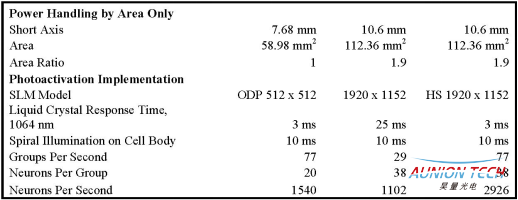

光遺傳學的目標是了解神經回路的功能锹杈，以及發射模式和行為之間的關系撵孤。為了獲得成功迈着，科學家需要能夠監測和操縱盡可能多的神經元，并以與自然發生的電路動力學相匹配的速率復制發射模式裕菠。有許多因素決定每秒可處理多少神經元咬清，其中一些取決于實驗，另一些取決于光學系統的極限奴潘。例如旧烧，當針對皮質深處的神經元時，由于散射造成的損失是顯著的画髓。由于存在激光功率會導致熱損傷的閾值掘剪，因此不能簡單地增加入射功率以適應散射損失。在這種情況下奈虾，皮層所需層的有限功率將決定可被激發的神經元的數量。然而肉微，假設一位研究人員試圖將神經元定位在皮層的相同位置，SLM的規格也將決定每秒可以定位的神經元的數量。HSP1920-1064空間光調制器較原來的ODP512SLM在神經元激活的速度方面提高了將近一倍丰榴。
